Ficha técnica completa

Funciones y modos

• Control automático del nivel de agua
• Control manual del nivel de agua
• Protección contra escasez de agua
• Protección de tiempo de espera
• Protección de comunicación
• Modos de suministro de agua y drenaje
• Visualización del nivel de agua
• Memoria de apagado

Compatibilidad

• Sistemas de riego agrícola
• Sistemas de acuicultura
• Gabinetes eléctricos
• Torres de agua
• Piscinas industriales
• Sistemas de suministro de agua municipal
• Voltajes de 110V, 220V y 380V

Descripción técnica detallada

Maxgeek SUNTA S200-D

Controlador de nivel de agua automático inalámbrico sin barreras de 1000 M (con adaptador de corriente)

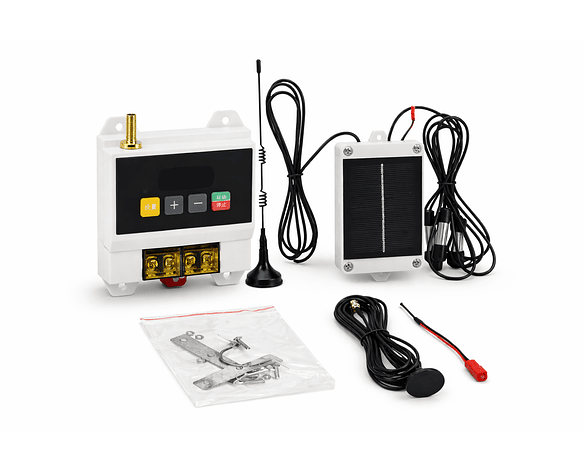

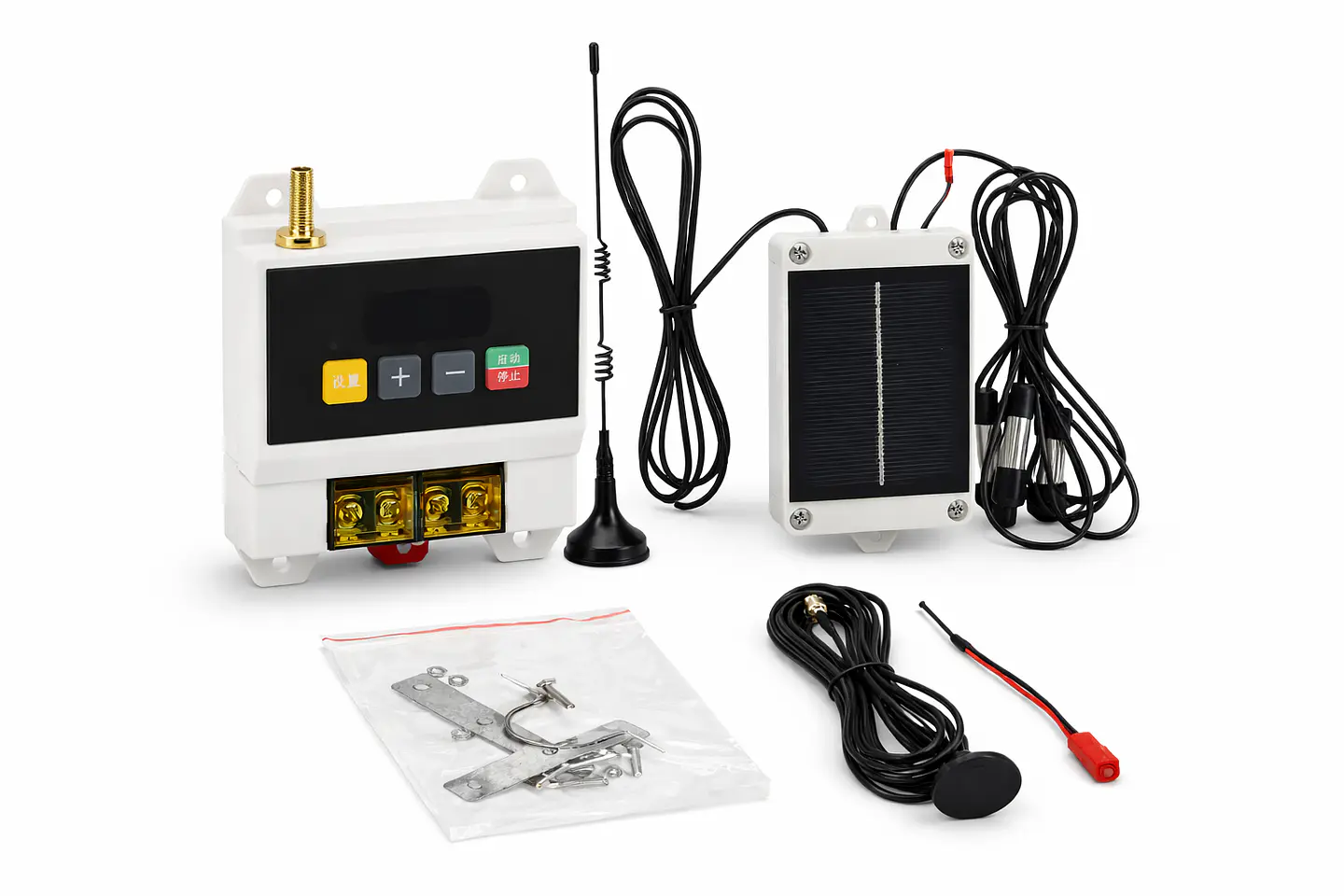

Versión con energía solar (S500-S/S300-S/S200-S) - Impermeable IP68: No tiene miedo de la exposición al sol y la lluvia gracias al proceso de pegamento para sellar.

Características del Panel Solar

• Panel solar monocristalino admite luz débil: una garantía de 10 años.
• Mejor rendimiento de carga y mayor eficiencia de carga, incluso en días nublados.

Batería

• Batería de litio 18650: Con una gran capacidad y una batería de larga duración.
• En días nublados, se puede utilizar normalmente durante más de un mes.

Construcción

• Versión con energía solar con tornillos de acero inoxidable y soporte de acero inoxidable.

Características Generales

• Controlador inalámbrico de nivel de agua.
• Alto rendimiento y más estabilidad.
• Máximo rango de trabajo (opcional): 1000 metros, 2000 metros y 5000 metros.
• Visualización del nivel de agua, memoria de apagado y múltiples protecciones.
• Rango de entrada de voltaje ultraancho de CA 60-450 V: Aislamiento de fuente de alimentación conmutada. Alta eficiencia y ahorro de energía. Compatible con entrada 110V/220V/380V.
• Tecnología de comunicación SPI RF: antena de alta ganancia, monitoreo de señal de 10 segundos, fuerte penetración, fuerte antiinterferencias y más estable.
• Interfaz de operación visual LED: inicio manual, visualización del nivel de agua, visualización de fallas y visualización de operación. Estos diseños inteligentes hacen fácil de operar.
• Dos métodos de instalación: el controlador de nivel de agua se puede fijar en tornillos y rieles guía. Es más flexible para instalar y usar.

Línea de Inducción

Fabricado en acero inoxidable 304, sondas resistentes a 105°C alta temperatura y corrosión. Se pueden adaptar a una amplia gama de calidad del agua. Por predefinir, el largo total de la línea es de 2 m/6,6 pies y la profundidad de detección es de 1,2 m/3,9 pies.

Modos de Control

• Modo automático: Toma el modo de suministro de agua como ejemplo. Cuando el nivel de agua alcance el límite más bajo, se encenderá automáticamente. Cuando el nivel de agua alcance el límite superior, se detendrá.
• Modo manual: Cuando el dispositivo está encendido, los usuarios pueden presionar el botón de inicio para iniciar el dispositivo. Cuando está lleno de agua, se cierra automáticamente.

Nivel de Agua Configurable

Los usuarios pueden ajustar el nivel de agua para iniciar y parar mediante la modificación de los parámetros basados en escenarios de uso real.

Protección Contra Sobretensiones de Agua

Su bomba de agua está iniciada. Si el nivel del agua no cambia dentro del tiempo de configuración, el controlador se apaga y muestra automáticamente Er.1 (protección contra sobretensión de agua). Por defecto, la alarma se activará después de 60 minutos.

Protección Timeout

Su bomba de agua está iniciada. Cuando el nivel del agua no asciende al límite superior fijado dentro del tiempo de configuración, el controlador se apaga y muestra automáticamente Er.7 (protección de tiempo). Cuando el controlador no puede controlar automáticamente, un temporizador se puede utilizar para el control semiautomático.

Protección de Comunicación

Dentro de 5 minutos, cuando no se recibe la señal del transmisor, el receptor muestra Er.8 (alarma de protección de comunicación). Cuando la comunicación se restaura, el dispositivo desactivará automáticamente la alarma.

Modos de Suministro de Agua y Drenaje

El dispositivo admite el modo de suministro de agua predeterminado. Cuando el nivel de agua alcance el límite más bajo, el dispositivo comenzará el modo de suministro de agua. Cuando el nivel del agua alcance el límite superior, el equipo dejará de suministrar agua. Los usuarios pueden ajustar el dispositivo al modo de drenaje mediante la modificación de los parámetros, es decir, cuando el nivel de agua alcance el límite superior, el dispositivo iniciará el modo de drenaje. Cuando el nivel de agua alcance el límite más bajo, el dispositivo dejará de drenar.

Características del Producto

• Marcado de cableado de entrada y salida y bloques de terminales de alta corriente de 30 A.

Escenarios de Aplicación

• Torres de agua nacionales.
• Gabinetes eléctricos en salas de máquinas.
• Piscinas de fábrica.
• Suministro de agua municipal.
• Riego agrícola.
• Acuicultura.

Parámetros del Producto

Controlador del Receptor:

• Voltaje de entrada: AC 60~450V/50HZ.
• Carga nominal: bomba de agua/motor 3000W.
• Consumo de energía en espera: menos de 0,55 W.
• Tamaño: 96 mm x 80 mm x 48 mm / 3,8" x 3,1" x 1,9" (CxLxA).

Adaptador de Corriente:

• Adaptador de corriente: 5V.
• Longitud del cable de alimentación: 2 m / 6,6 pies.

Parámetros Generales

• Peso neto (versión del adaptador de corriente): 0,5 kg.

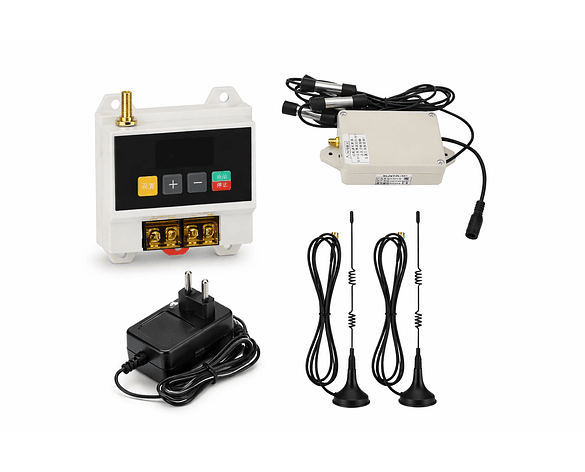

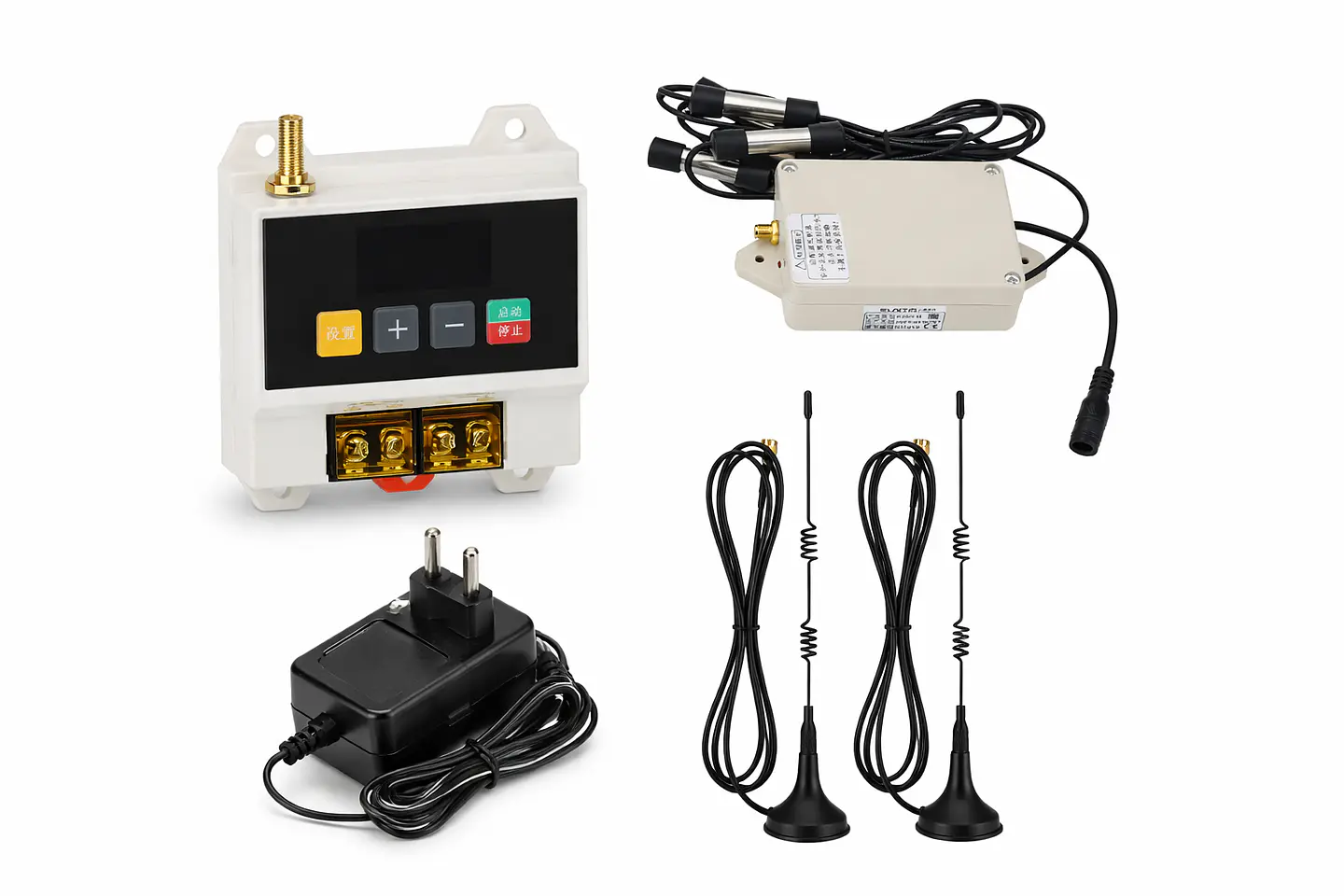

Paquete Incluido

• 1 x Controlador.
• 1 x Antena controladora.
• 1 x Adaptador de corriente CC 5V.
• 1 x Transmisor para monitoreo del nivel de agua.
• 1 x Manual del usuario.

Detalles del Embalaje

• GW: 0,55 kg.
• G.W.: 0,55 kg.

Controlador automático inalámbrico de nivel de agua de 1000M sin barreras (con adaptador de corriente).

Características

• Controlador de nivel de agua inalámbrico.
• Alcance máximo de trabajo (opcional): 1000 metros, 2000 metros y 5000 metros.
• Rango de entrada de voltaje ultra amplio de CA 60-450 V: aislamiento de fuente de alimentación conmutada. Alta eficiencia y ahorro energético. Compatible con entrada de 110V/220V/380V.
• Tecnología de comunicación SPI RF: antena de alta ganancia, monitoreo de señal de 10 segundos, fuerte penetración, fuerte antiinterferencia y más estable.
• Interfaz de operación visual LED: arranque manual, visualización del nivel del agua, visualización de fallas y visualización de funcionamiento. Estos diseños inteligentes facilitan su operación.
• Dos métodos de instalación: el controlador de nivel de agua se puede fijar mediante tornillos y rieles guía. Es más flexible de instalar y usar.

Fabricadas en acero inoxidable 304, las sondas son resistentes hasta 105°C, alta temperatura y corrosión. Pueden adaptarse a una amplia gama de calidad del agua. De forma predeterminada, la longitud total de la línea es de 2 m/6,6 pies y la profundidad de detección es de 1,2 m/3,9 pies.

Modos de control automático y manual

• Modo automático: Tome como ejemplo el modo de suministro de agua. Cuando el nivel del agua alcance el límite inferior, se encenderá automáticamente. Cuando el nivel del agua alcance el límite superior, se detendrá.
• Modo manual: Cuando el dispositivo se detiene, los usuarios pueden presionar el botón de inicio para iniciar el dispositivo. Cuando esté lleno de agua, se apagará automáticamente.

Los usuarios pueden ajustar el nivel de agua para iniciar y detener modificando los parámetros según los escenarios de uso reales.

Protección contra escasez de agua

Se arranca su bomba de agua. Si el nivel del agua no cambia dentro del tiempo establecido, el controlador se apagará automáticamente y mostrará Er.1 (protección contra escasez de agua). De forma predeterminada, la alarma se borrará después de 60 minutos.

Protección de tiempo de espera

Se inicia su bomba de agua. Cuando el nivel del agua no sube al límite superior establecido dentro del tiempo establecido, el controlador se apagará automáticamente y mostrará Er.7 (protección de tiempo de espera). Cuando el controlador no puede controlar automáticamente, se puede utilizar un temporizador para el control semiautomático.

Dentro de los 5 minutos posteriores a la recepción de ninguna señal del transmisor, el receptor mostrará Er.8 (alarma de protección de comunicación). Cuando se restablece la comunicación, el dispositivo desarmará automáticamente la alarma.

El dispositivo admite el modo de suministro de agua de forma predeterminada. Cuando el nivel del agua alcance el límite inferior, el dispositivo iniciará el modo de suministro de agua. Cuando el nivel del agua alcance el límite superior, el equipo dejará de suministrar agua. Los usuarios pueden ajustar el dispositivo al modo de drenaje modificando los parámetros, es decir, cuando el nivel del agua alcanza el límite superior, el dispositivo iniciará el modo de drenaje. Cuando el nivel del agua alcance el límite inferior, el dispositivo dejará de drenar.

Características Técnicas

• Marcado de cableado de entrada y salida y bloques de terminales de alta corriente 30A

• Torres de agua domésticas
• Gabinetes eléctricos en salas de máquinas
• Piscinas industriales
• Suministro de agua municipal
• Riego agrícola
• Acuicultura

Controlador Receptor:

• Voltaje de entrada: AC 60~450V/50HZ
• Carga nominal: bomba de agua/motor 3000W
• Consumo de energía en espera: menos de 0,55 W
• Tamaño: 96 mm x 80 mm x 48 mm / 3,8" x 3,1" x 1,9" (largo x ancho x alto)

Adaptador de Corriente:

• Adaptador de corriente: 5V
• Longitud del cable de alimentación: 2 m / 6,6 pies

Parámetros Generales:

• Peso neto (versión con adaptador de corriente): 0,5 kg

• 1 controlador
• 1 x antena controladora
• 1 adaptador de corriente CC de 5 V
• 1 x Transmisor para monitoreo del nivel de agua
• 1 manual de usuario

Detalles de Empaque

• Peso total: 0,55 kg

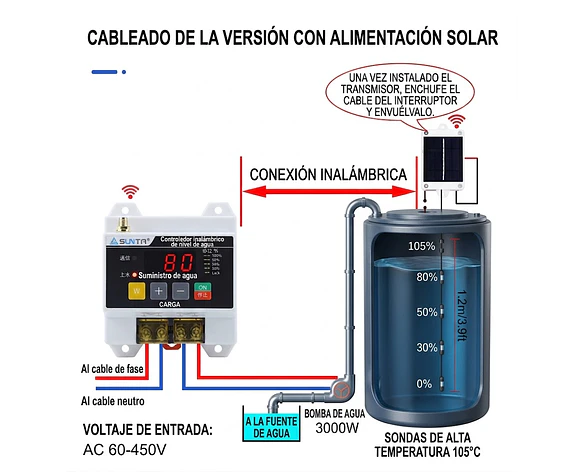

Wiring of Solar Powered Version

• After installing the transmitter, plug in the switch cable and wrap it.
• Wireless connection
• To live wire
• To zero line

Input Voltage:

• AC 60-450V
• To water source
• Water pump 3000W
• 105°C high temperature probes
• 100%
• 80%
• 50%
• 30%
• 0%
• 1.2m / 3.9 ft

Wireless Water Level Controller

Optional transmission distance (maximum): 1000M, 2000M and 5000M

Características Adicionales

• Wireless transmission
• Water level display
• Automatic control
• Power-down memory
• Water supply & drainage modes
• Multiple protections

Tecnología y Garantía

• SPI RF communication technology
• LED visual operation interface
• AC 60-450V ultra-wide voltage input range
• Fixed by screws and guide rails
• IP68 Waterproof
• Monocrystalline solar panel supports weak light
• Glue process for sealing
• 18650 lithium battery
• 10-year warranty

Dimensiones del Controlador Receptor

Transmisor Solar

Dimensiones:

• 68mm / 2.7"
• 100mm / 3.9"
• 48mm / 1.9"

Fabricado en acero inoxidable 304, las sondas son resistentes a temperaturas altas de 105°C y a la corrosión. Pueden adaptarse a una amplia gama de calidad de agua. Por defecto, la longitud total de la línea es de 2m / 6.6ft, y la profundidad de detección es de 1.2m / 3.9ft.

1. Modo automático: Tomando como ejemplo el modo de suministro de agua. Cuando el nivel de agua alcanza el límite inferior, se encenderá automáticamente. Cuando el nivel de agua alcanza el límite superior, se detendrá.
2. Modo manual: Cuando el dispositivo está detenido, los usuarios pueden presionar el botón de inicio para activar el dispositivo. Cuando el agua esté llena, se apagará automáticamente.

Nivel de Agua Ajustable

Los usuarios pueden ajustar el nivel de agua para iniciar y detener el dispositivo modificando los parámetros según los escenarios de uso reales.

• Transmisor alimentado por energía solar
• Nivel de agua 50%
• Nivel de agua 80%

Protección por Escasez de Agua

Su bomba de agua se ha iniciado. Si el nivel de agua no cambia dentro del tiempo establecido, el controlador se apagará automáticamente y mostrará Er.1 (protección por escasez de agua). Por defecto, la alarma se desactivará después de 60 minutos.

Protección por Tiempo de Espera

Su bomba de agua se ha iniciado. Cuando el nivel de agua no sube al límite superior establecido dentro del tiempo establecido, el controlador se apagará automáticamente y mostrará Er.7 (protección por tiempo de espera). Cuando el controlador no puede controlar automáticamente, se puede utilizar un temporizador para el control semiautomático.

Soporta Modos de Suministro y Drenaje de Agua

El dispositivo soporta el modo de suministro de agua por defecto. Cuando el nivel de agua alcanza el límite inferior, el dispositivo iniciará el modo de suministro de agua. Cuando el nivel de agua alcanza el límite superior, el equipo dejará de suministrar agua. Los usuarios pueden ajustar el dispositivo al modo de drenaje modificando los parámetros, es decir, cuando el nivel de agua alcanza el límite superior, el dispositivo iniciará el modo de drenaje. Cuando el nivel de agua alcanza el límite inferior, el dispositivo dejará de drenar.

Más Detalles

Detalles de Instalación

Con marcado de cableado de entrada y salida y bloques terminales de alta corriente de 30A. Puede fijarse con tornillos y rieles guía.

Aseguramiento de Calidad

Versión alimentada por energía solar con tornillos de acero inoxidable y un soporte de acero inoxidable.

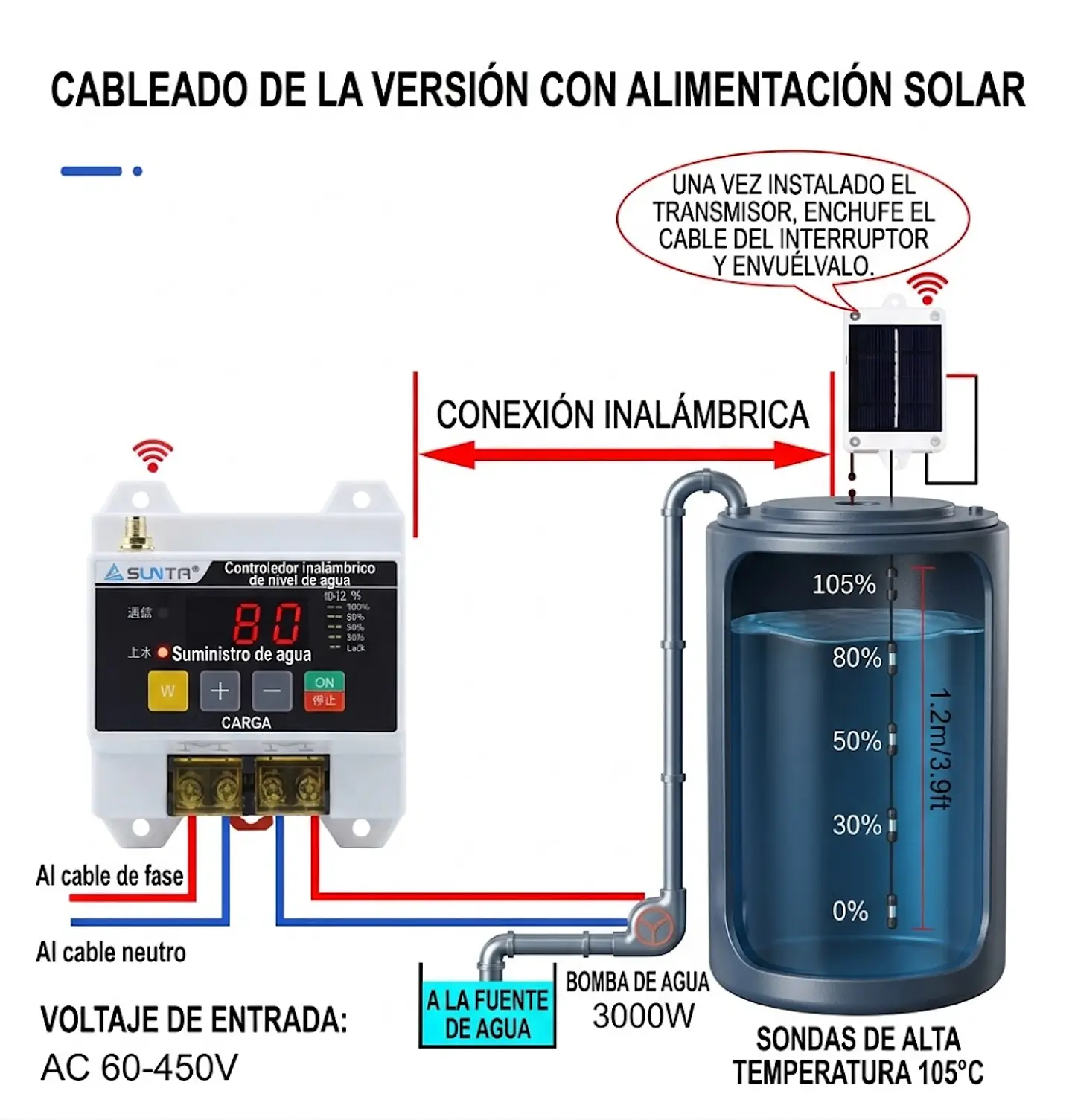

Conexión del Transmisor Alimentado por Energía Solar

Después de instalar el transmisor, conecte el cable del interruptor y envuélvalo.

Conexión Inalámbrica

• Para fase viva
• Para línea neutra

Voltaje de entrada: AC 60-450V

Bomba de Agua 3000W

Probes de alta temperatura a 105°C

Conexión de Motor Trifásico

Puede utilizar un contactor de corriente alterna trifásico para controlar su bomba de agua trifásica.

• Tensión de entrada: AC 60~450V
• A1
• A2
• 380V IN
• Bomba de agua trifásica
