Ficha técnica completa

Compatibilidad

• Dispositivos eléctricos de 12V
• Sistemas de control remoto inalámbrico
• Puertas de garaje eléctricas
• Cerraduras electrónicas
• Alarmas de seguridad

Descripción técnica detallada

Rango de Aplicación

Este producto generalmente se aplica a:

• Puertas y ventanas eléctricas multicanal
• Cerraduras electrónicas ordinarias
• Interruptores
• Puertas de garaje eléctricas
• Ventanas
• Equipos de elevación
• Automatización y control industrial
• Todo tipo de alarmas antirrobo
• Seguridad y otros campos

El control remoto admite el uso de formar un conjunto completo de sistemas de control remoto inteligente inalámbrico. Tiene una amplia gama de usos.

Forma de Trabajo de Salida

• Autobloqueo: Conecte el puente 1 con la tapa recortadora.
• Jog: La tapa de corte no está ocupada, el puente 1 y el puente 2 tampoco están conectados.

Interbloqueo

Conecte el puente 2 con la tapa de corte.

Método de aprendizaje y eliminación:

1. Hay un botón de aprendizaje en el panel de control del interruptor táctil, el botón se utiliza para aprender y eliminar el código.
2. Mantenga presionado el botón de aprendizaje durante tres segundos. Cuando la luz indicadora parpadea, ingresamos al estado de aprendizaje. Presione cualquier tecla en el control remoto para emitir señal, la luz parpadea dos veces y se apaga. Significa que lo aprende con éxito.
3. Método de eliminación del control remoto: mantenga presionado el botón de aprendizaje durante aproximadamente 8 segundos, la luz indicadora se enciende y se apaga, y luego se eliminará el código que aprendió antes.

Control remoto inalámbrico

Modelo de control:

1. Alternar/Bloqueo automático:
   • Presione -> Encendido;
   • Presione nuevamente -> Apagado.
   • Presione un botón una vez para funcionar/encender. Presione el mismo botón nuevamente para detener/apagar. (1 interruptor de canal (receptor) necesita 1 botón de control remoto (transmisor)).
2. Momentáneo/Jog:
   • Mantenga presionado -> Activado;
   • Libere -> Apagado.
   • Continúe presionando un botón para funcionar/encender. Afloje el dedo para detener/apagar. (El interruptor de 1 canal (receptor) necesita 1 botón de control remoto (transmisor)).
   • (La configuración original de fábrica es momentánea, elija la función o cámbiela usted mismo).
3. Cerrado/Interbloqueo:
   • Presione -> Encendido;
   • Presione otro botón -> Apagado.
   • Presione un botón para funcionar/encender, presione otro botón para detener/apagar. (El interruptor de 1 canal (receptor) necesita control remoto de 2 botones (transmisor)).

Aprender el código y eliminar el código:

1. Aprender:
   • Presione el código de aprendizaje. El indicador de apagado a encendido, afloje el dedo, presione cualquier botón del control remoto, el indicador parpadea 2 veces y se apaga. Significa que lo aprende con éxito.
2. Retirar:
   • Presione el botón de aprendizaje durante aproximadamente 8 segundos, el indicador parpadea 3 veces, el indicador se enciende y se apaga, significa que el código se eliminó correctamente.

Especificaciones técnicas

• Voltaje de funcionamiento: DC12V
• Frecuencia de trabajo: 315-433MHZ
• Distancia de transmisión: 3000M
• Tipo de codificación: código fijo, código de aprendizaje.

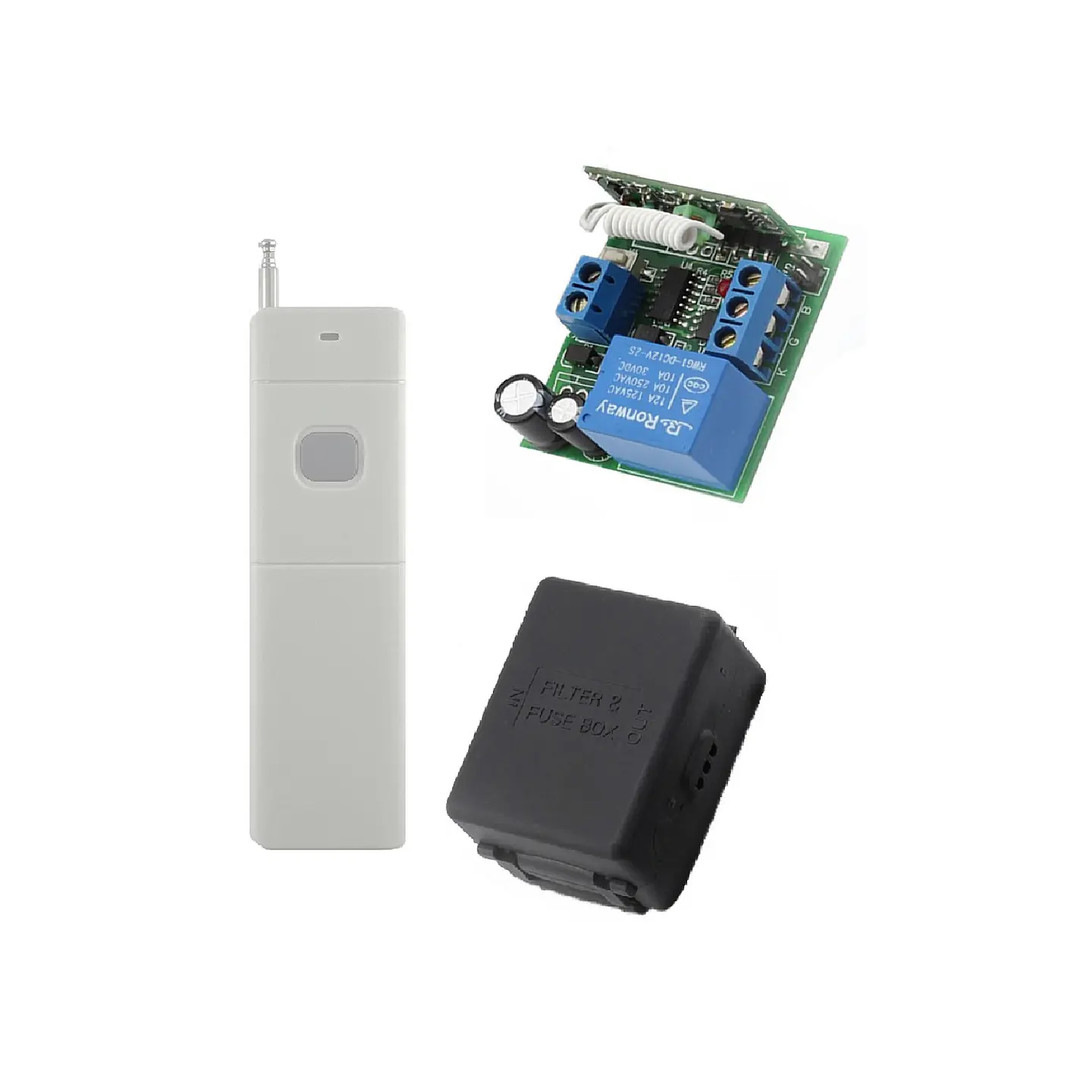

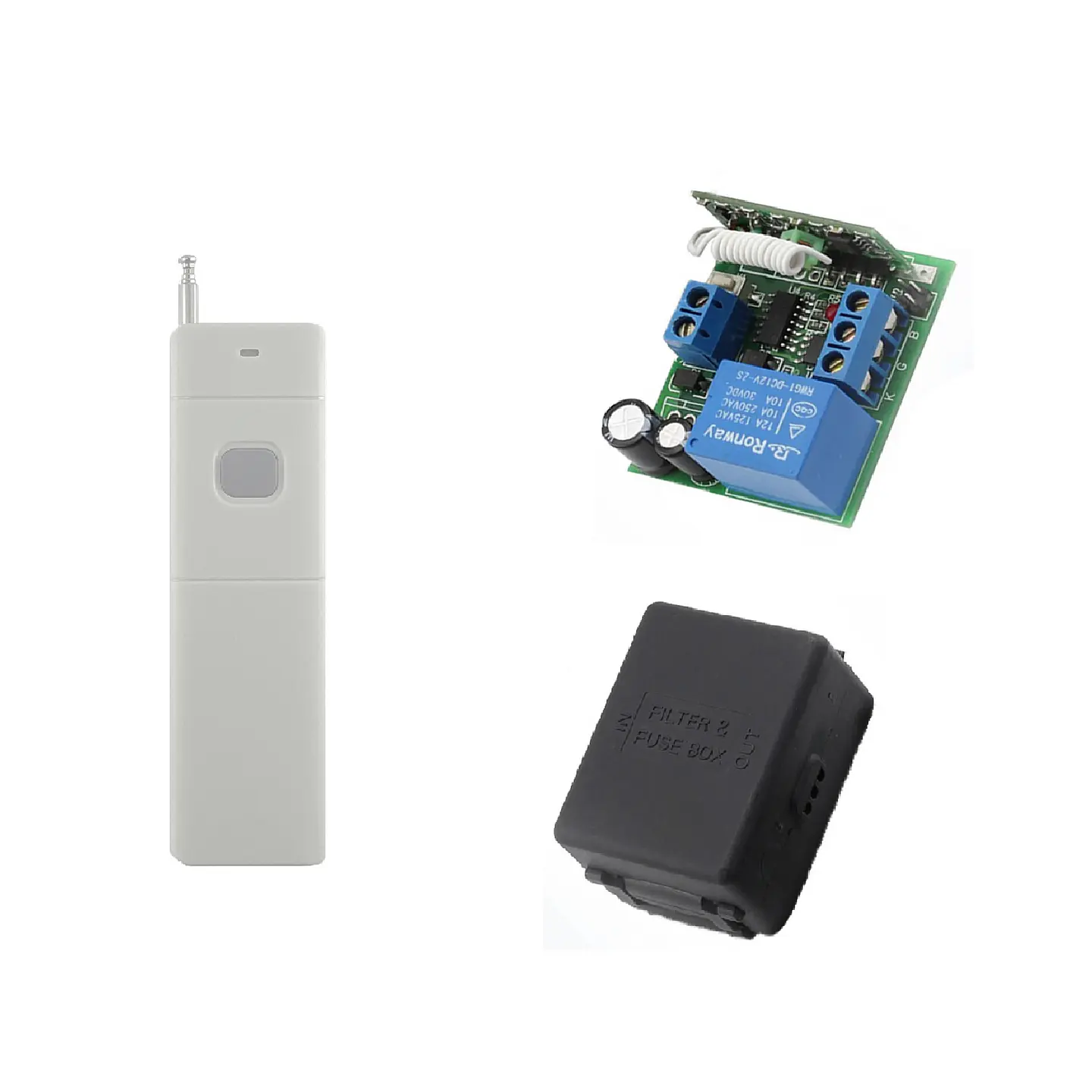

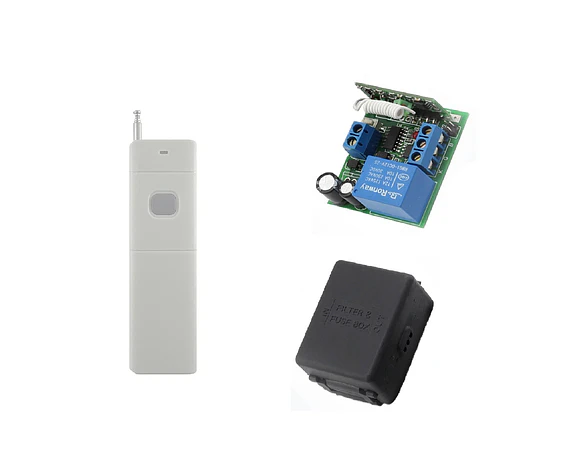

El paquete incluye:

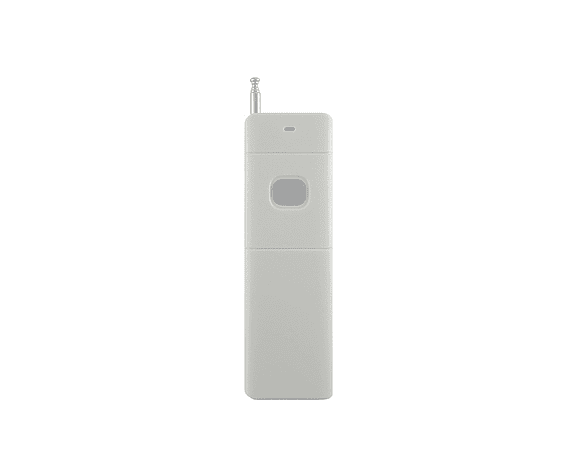

• 1 transmisor de control remoto. (No incluye batería) (Sin paquete al por menor)
• 1 módulo receptor remoto.

Este producto generalmente se aplica a puertas y ventanas eléctricas multicanal, cerraduras electrónicas ordinarias, interruptores, puertas de garaje eléctricas, ventanas, equipos de elevación, automatización y control industrial, todo tipo de alarmas antirrobo, seguridad y otros campos. El control remoto admite el uso de formar un conjunto completo de sistemas de control remoto inteligente inalámbrico. Tiene una amplia gama de usos.

Especificaciones

• Corriente de funcionamiento: 6Ma
• Frecuencia de funcionamiento: 315.433 MHz
• Temperatura de funcionamiento: -40 °C ~ +80 °C
• sensibilidad del receptor: -105dBm
• Voltaje de salida: CA/CC (opcional)
• Corriente de salida: 10A
• Código: código de aprendizaje
• Tamaño: 48,2 x 32,8 x 15 mm / 1,89 x 1,29 x 0,59 pulgadas (largo x ancho x alto)

• Interbloqueo: Conecte el puente 2 con la tapa de corte.

Método de Aprendizaje y Eliminación

1. Método de eliminación del control remoto: mantenga presionado el botón de aprendizaje durante aproximadamente 8 segundos, la luz indicadora se enciende y se apaga y luego se eliminará el código que aprendió antes.

Modelo de Control

• 1) Alternar/Bloqueo automático: Presione -> Encendido; Presione nuevamente -> Apagado. Presione un botón por una vez para funcionar/encender. Presione el mismo botón nuevamente para detener/apagar. (1 interruptor de canal (receptor) necesita 1 botón de control remoto (transmisor).
• 2) Momentáneo/Jog: Mantenga presionado -> Activado; Liberar -> Apagado. Continúe presionando un botón para funcionar/encender. Afloje el dedo para detener/apagar. El interruptor de 1 canal (receptor) necesita 1 botón de control remoto (transmisor). (La configuración original de fábrica es momentánea, elija la función o cámbiela usted mismo).

Cerrado/Interbloqueo

Presione un botón para funcionar/encender, presione otro botón para detener/apagar. (El interruptor de 1 canal (receptor) necesita control remoto de 2 botones (transmisor).)

• Corriente de trabajo: 30MA

Contenido del Paquete

• 1 módulo receptor remoto. (Incluyendo carcasa)

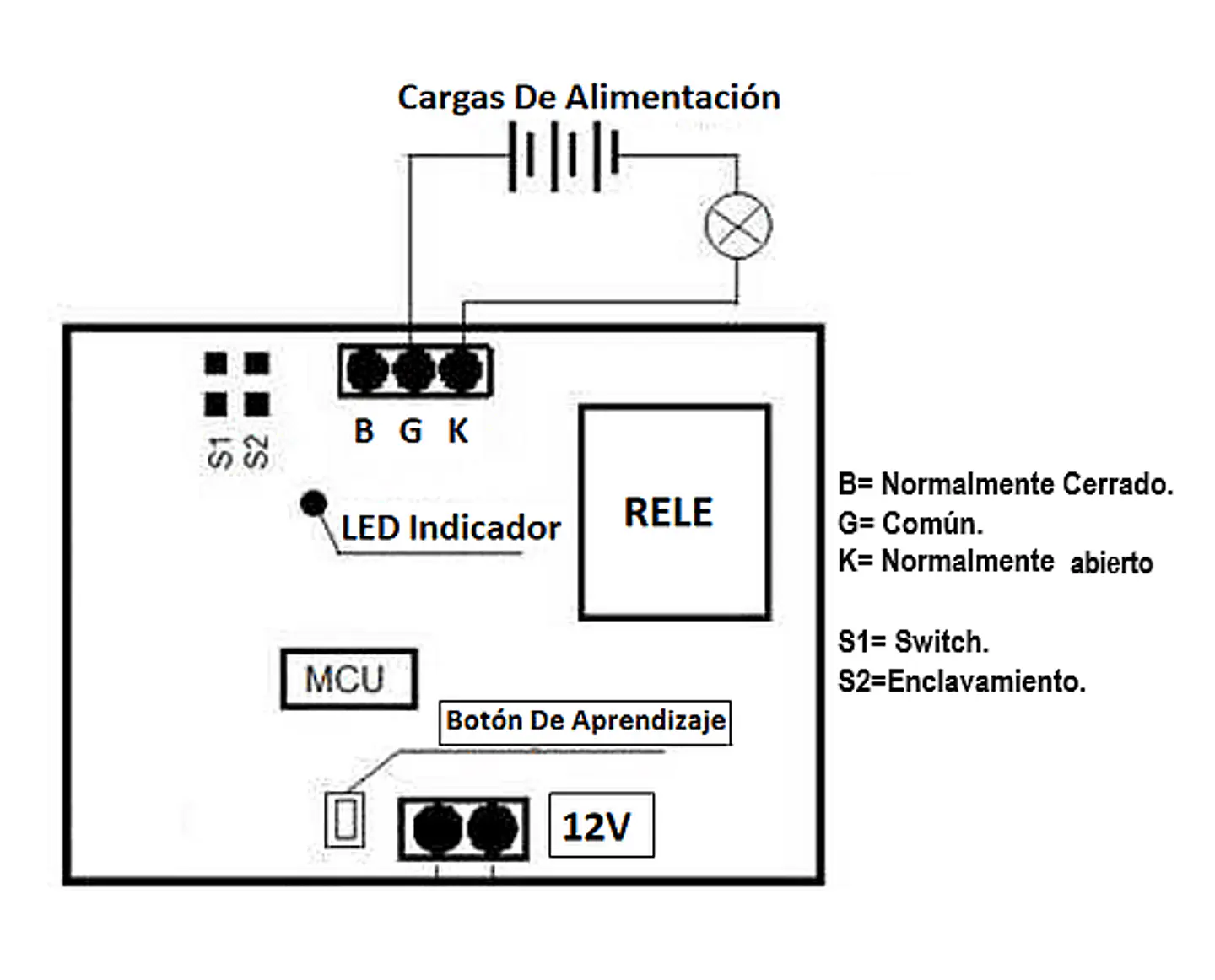

Diagramas de Conexión

Control de Carga DC12V

Diagrama de conexión de carga: Carga, Motor

• DC12V+
• DC12V-

10A 250VAC, 10A 125VAC, 10A 30VDC, 10A 23VDC

SRD-12VDC-SL-C

Diagrama de Conexión de Control de Entrada

Diagrama de Conexión de Otros Voltajes

(5v. 24v. 36v. 48v. 110v. 220v)

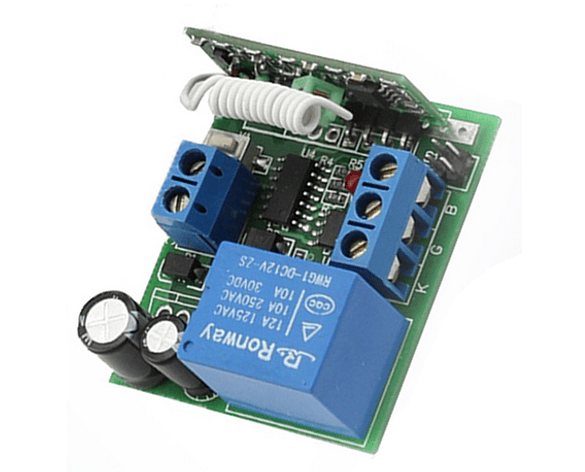

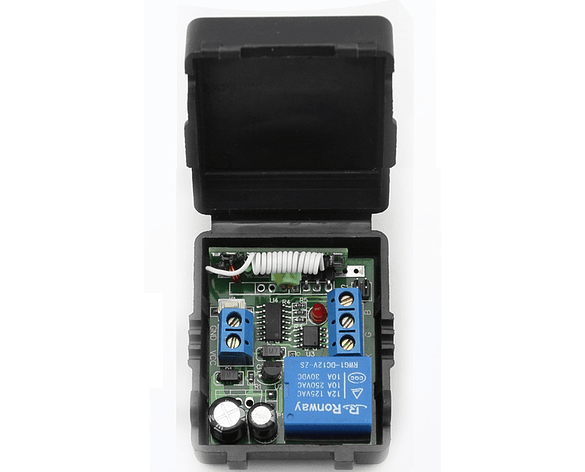

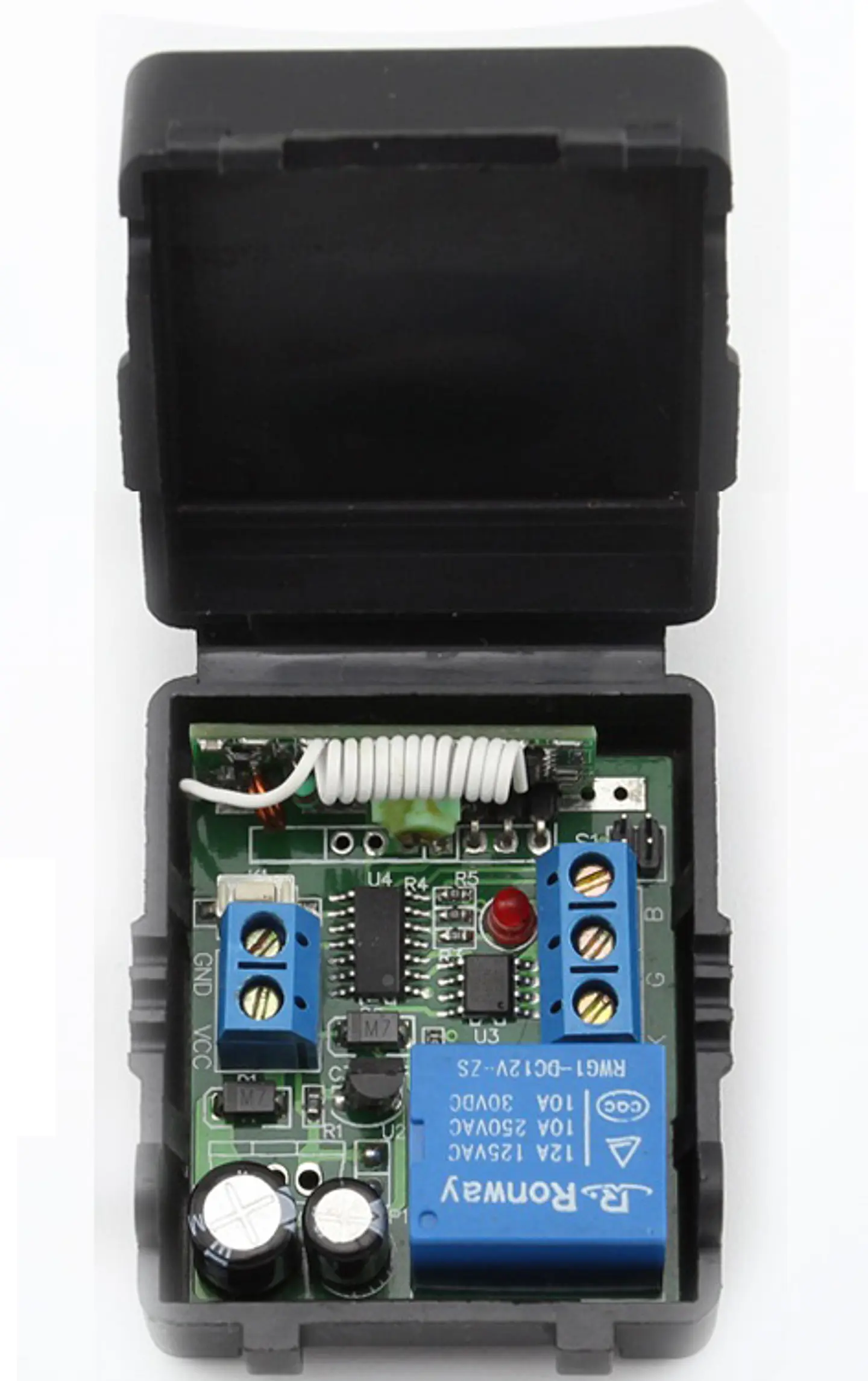

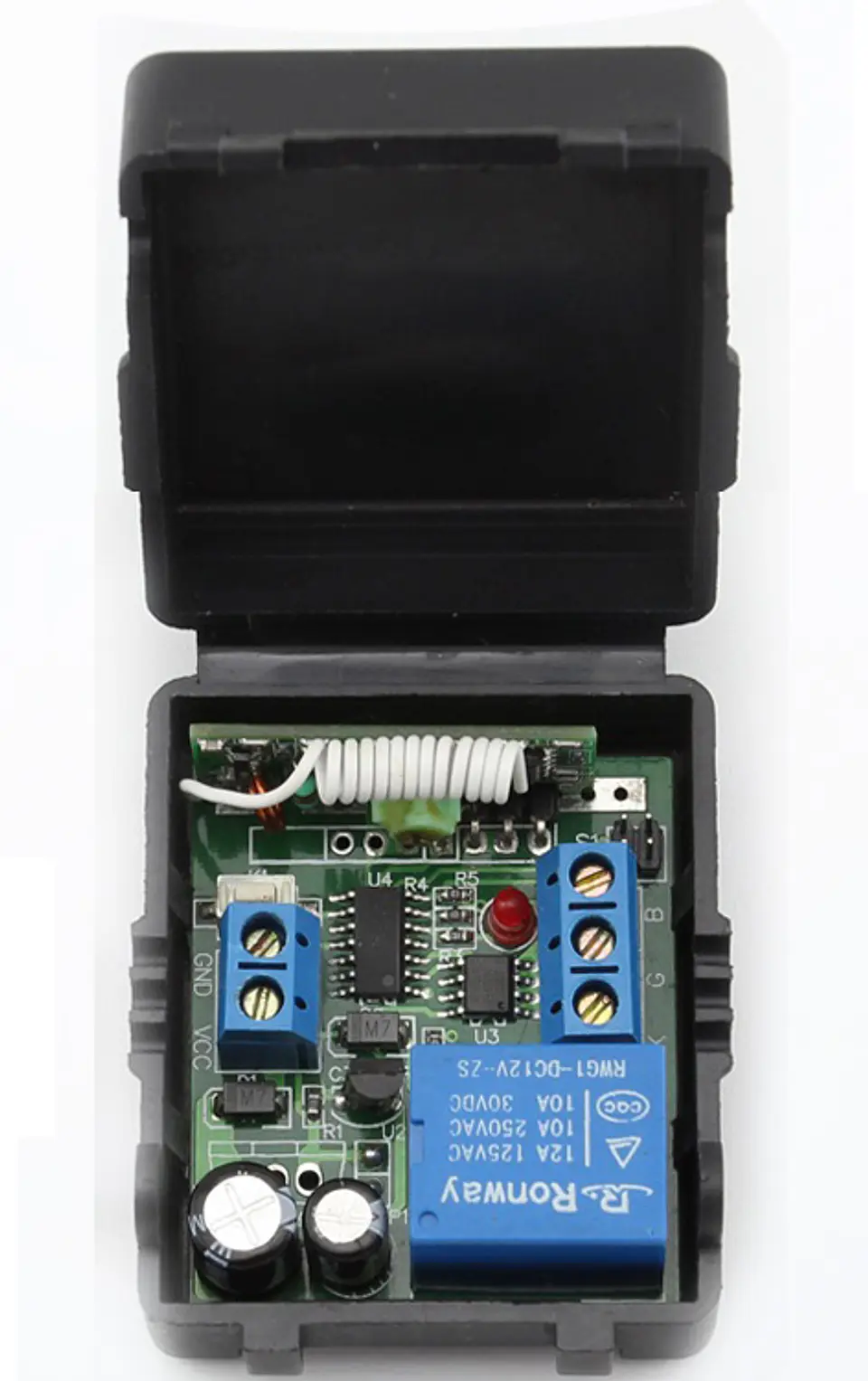

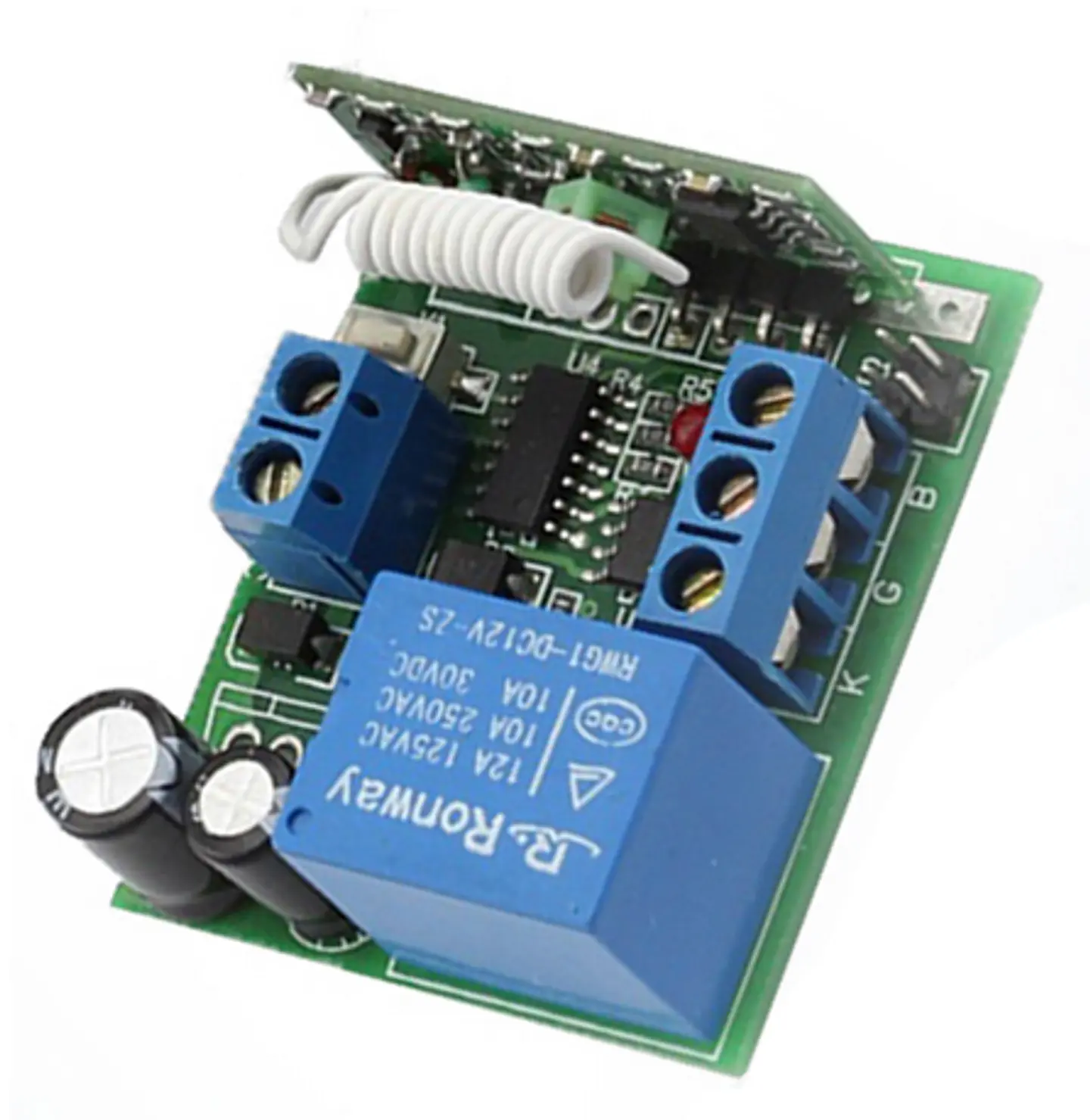

Módulo Receptor de Alta Sensibilidad

• Antenna
• Relay 10A
• Para cambiar:
• Toggle
• Momentáneo
• Latched
• (Cambiar modo de interruptor, por favor apague la alimentación)
• Botón de aprendizaje de MCU para agregar controlador
• Para agregar controlador
• Luz indicadora

También se puede ver la palabra "SONGLE" en la parte superior de la placa.

Diagrama de Cableado de Carga DC12V

Carga, Motor DC12V+ + DC12V-

Diagrama de Cableado de Control de Entrada

• - DC12V+
• - DC12V-

Botón de Control de Entrada

Diagrama de Cableado de Otros Voltajes

(5v, 24v, 36v, 48v, 110v, 220v)

• Otro Voltaje
• DC12V+
• DC12V-
• Carga

Características del Producto

• Relé 10A
• Antenna
• Cambiar modo de conmutación: Momentáneo a Bloqueado (Cambiar modo de conmutación, por favor apague la alimentación)
• Agregar controlador

Rango de Aplicación:

Este producto se aplica típicamente a puertas y ventanas eléctricas de múltiples canales, cerraduras electrónicas ordinarias, interruptores, puertas de garaje eléctricas, ventanas, equipos de elevación, automatización industrial y control, todo tipo de alarmas antirrobo, seguridad y otros campos. El control remoto admite el uso para formar un sistema completo de control remoto inalámbrico inteligente. Tiene un amplio rango de usos.

Especificaciones:

• Voltaje de operación: DC12V
• Corriente de operación: 6mA
• Frecuencia de operación: 315,433 MHz
• Temperatura de operación: -40°C ~ +80°C
• Voltaje de salida: AC / DC (opcional)
• Tamaño: 48.2 x 32.8 x 15mm / 1.89 x 1.29 x 0.59in (L x W x H)

Modo de Trabajo de Salida:

• Auto-bloqueo: Conectar el jumper 1 con el capuchón de corte.
• Jog: El capuchón de corte no está ocupado, jumper 1 y jumper 2 no están conectados.
• Interbloqueo: Conectar el jumper 2 con el capuchón de corte.

1. Presione y mantenga el botón de aprendizaje durante tres segundos. Cuando la luz indicadora parpadea, entramos en el estado de aprendizaje. Presione cualquier tecla en el control remoto para emitir señal, la luz parpadea dos veces y se apaga. Esto significa que se ha aprendido con éxito.
2. Método para eliminar el control remoto: mantenga presionado el botón de aprendizaje durante aproximadamente 8 segundos, la luz indicadora se enciende y se apaga, luego el código que aprendió anteriormente será eliminado.

Modelo de Control:

1. Conmutación/Bloqueo Automático: Presione->Encendido; Presione nuevamente->Apagar

   Presionar un botón una vez está funcionando/ENCENDIDO, presionar el mismo botón nuevamente detiene/APAGA. (1 interruptor de canal (receptor) necesita 1 control remoto de botón (transmisor).)

2. Momentáneo/Jog: Presione y mantenga->Encendido; Suelte->Apagar

   Mantener presionado un botón está funcionando/ENCENDIDO, soltar el dedo detiene/APAGA, 1 interruptor de canal (receptor) necesita 1 control remoto de botón (transmisor).

Ajustes de Fábrica

La configuración original de fábrica es momentánea, por favor elija la función o cámbiela usted mismo.

Funciones del Interruptor

• Latched/Inter-Lock:
  • Presione -> Encendido; Presione otro botón -> Apagado
  • Presionar un botón está funcionando/ENCENDIDO, presionar otro botón detiene/APAGA.

Control Remoto

El interruptor de 1 canal (receptor) necesita un control remoto de 2 botones (transmisor).

Aprender Código y Eliminar Código

1. Aprender: Presione el botón de aprendizaje. El indicador pasará de apagado a encendido, suelte su dedo, presione cualquier botón del control remoto, el indicador parpadeará 2 veces y se apagará. Esto significa que se ha aprendido con éxito.
2. Eliminar: Presione el botón de aprendizaje durante aproximadamente 8 segundos, el indicador parpadeará 3 veces y luego se apagará, lo que significa que el código se ha eliminado con éxito.
