Ficha técnica completa

Funciones y modos

• Control momentáneo de 1-12 canales
• Control enclavado de 1-12 canales
• Control alternante de 1-12 canales
• Modo de aprendizaje para configuración fácil
• Eliminación de memoria de configuración

Compatibilidad

• Dispositivos eléctricos de 12V a 48V
• Sistemas de automatización industrial
• Controladores de luces y motores
• Puertas eléctricas y sistemas de seguridad

Descripción técnica detallada

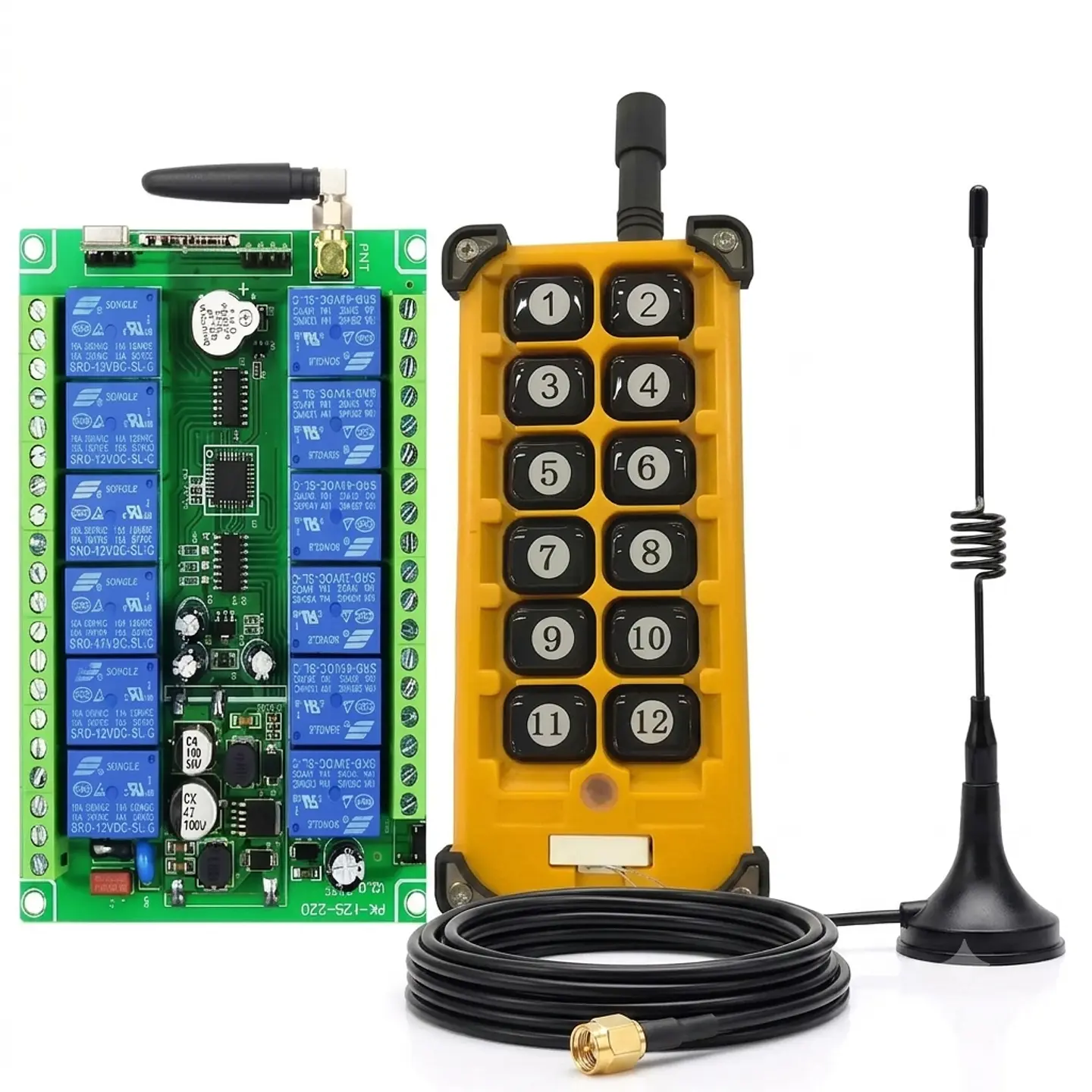

Kits de Control Industrial de Grúa Aérea de 12 Canales

Control de luces, televisores, motores, ventiladores, cámaras, señales de vídeo, señales de audio, puertas/cerraduras/ventanas opaconadas eléctricamente.

Frecuencia: 433MHz, larga distancia. Sistema industrial de 12CH, DC12V, 24V, 36V, 48V, mando inalámbrico de radiofrecuencia para grúa de viaje, receptor llave digital.

1. Transmisor

• Canal: 12 canales
• Distancia de control remoto: 0-3000 m (Distancia ideal SIN interferencias de cualquier bloque y señal, puede variar de 10% a 90% en situaciones reales)
• Codificación: código fijo 2264
• Frecuencia: 315MHZ/433MHZ
• Tamaño: 70*158*38 mm
• Fuente de alimentación: DC6V (2 pilas AA, nota que las pilas no coinciden)

2. Especificaciones

• Voltaje de trabajo: 12V -- 48V (12V, 24V, 36V, 48V todo está bien)
• Corriente silenciosa: menos de 10 mA
• Corriente de trabajo: 30 mA (1 relé)
• Temperatura de trabajo: -40°C - +80°C
• Sensibilidad de recepción: más de -105 dBm
• Frecuencia de trabajo: 315MHz / 433MHz (opcional)
• Relé: 10A AC250V, 10A AC125V, 10A DC30V, 10A DC28V
• Carga máxima: relé de 10 A, carga resistiva inferior a 8 A, carga inductiva inferior a 3 A
• Tamaño de PCB: 122*87*17 mm
• Tamaño de la caja: 145*91*40 mm

3. Modos de Salida

• A. 1-12 canales momentáneo: Presione el botón del transmisor "1" para aprender
• B. 1-12CH enclavado: Presione el botón del transmisor "2" para aprender
• C. 1-12CH Toggle: Presione el botón del transmisor "3" para aprender
• D. 1-6CH momentáneo, 7-12CH Latchado: Presione el botón del transmisor "4" para aprender
• E. 1-6CH momentáneo, palanca de 7-12 canales: Presione el botón del transmisor "5" para aprender
• F. 1-4CH momentáneo, 5-12CH enclavado: Presione el botón del transmisor "6" para aprender
• G. 1-4CH momentáneo, palanca de 5-12 canales: Presione el botón del transmisor "7" para aprender
• H. 1-4CH, 5-12CH bloqueada: Presione el botón del transmisor "8" para aprender

4. Funcionamiento

Momentáneo: Presione el botón del transmisor 1, el relé receptor 1 está ON, el botón de lanzamiento 1; el relé receptor 1 está apagado, lo mismo para 2/3/4/5/6---12 son independientes.

Alternar: Presione el botón del transmisor 1 una vez, el relé receptor 1 está ON, presione el pulsador 1 nuevamente, el relé receptor 1 está apagado, lo mismo para 2/3/4/5/6---12 son independientes.

Enclavado: Presione el botón del transmisor 1, el relé receptor 1 está ON, los relés 2/3/4/5/6---12 están apagados. Presione el botón del transmisor 2, el relé receptor 2 está ON, los relés 1/3/4/5/6---12 están apagados.

Instrucciones de Uso

Presione el botón transmisor 3, el relé receptor 3 está ON, el relé 1/2/4/5/6----12 está apagado. Presione el botón transmisor 4, el relé receptor 4 está ON, el relé 1/2/3/5/6----12 está apagado.

El modo cerrado solo puede mantener 1CH ON, y lo que se ha activado 1CH está ON.

Forma de Aprendizaje y Pasos

1. Presione el botón de aprendizaje del receptor y el zumbador emitirá un sonido continuo, indicando que ha entrado en el estado de aprendizaje.
2. Presione el botón correspondiente del transmisor para aprender la manera de salida relativa; el éxito del aprendizaje se indica con el zumbador que emite tres sonidos "Be Be Be".
3. Luego, presione el botón del transmisor. El receptor saldrá automáticamente del estado de aprendizaje si no hay actividad en 32 segundos.
4. Para eliminar el mensaje de la memoria, mantenga presionado el botón de aprendizaje del receptor; el zumbador emitirá el sonido "Be Be Be Be Be" y luego suelte el botón, indicando el éxito en la eliminación del mensaje de memoria.

Kits de Control Industrial para Grúas de Carga de 12CH

Compra Ahora

Precio: CNY 443.75

Control Remoto Universal de 18 Canales 433MHz DC12 24V

Alarmas de seguridad multifuncionales de largo alcance.

Funciones

• Control de luces, televisores, motores, ventiladores, cámaras, señales de video, señales de audio, puertas/ cerraduras/ ventanas operadas eléctricamente.

Especificaciones del Sistema de Control Remoto Inalámbrico

• Frecuencia: 433MHz
• Distancia de Control Remoto: 0-3000m (Distancia Ideal SIN Bloqueos ni Interferencias de Señal, puede variar entre 10%-90% en situaciones reales)
• Código: código fijo 2264
• Fuente de Alimentación: DC6V (2 pilas AA, nota que las pilas no están incluidas)

Características

• Tensión de Trabajo: 12V --48V (12V, 24V, 36V, 48V son compatibles)
• Corriente en Reposo: menos de 10mA
• Corriente de Trabajo: 30mA (1 Relé)
• sensibilidad de Recepción: más de -105dBm
• Frecuencia de Trabajo: 315MHz / 433MHz Opcional
• Carga Máxima: Relé de 10A, carga resistiva menos de 8A, carga inductiva menos de 3A

Modos de Salida

• A. 1-12CH Momentáneo: Presione el botón del transmisor "1" para aprender
• B. 1-12CH Bloqueado: Presione el botón del transmisor "2" para aprender
• C. 1-12CH Alternante: Presione el botón del transmisor "3" para aprender
• D. 1-6CH Momentáneo, 7-12CH Bloqueado: Presione el botón del transmisor "4" para aprender
• E. 1-6CH Momentáneo, 7-12CH Alternante: Presione el botón del transmisor "5" para aprender
• F. 1-4CH Momentáneo, 5-12CH Bloqueado: Presione el botón del transmisor "6" para aprender
• G. 1-4CH Momentáneo, 5-12CH Alternante: Presione el botón del transmisor "7" para aprender
• H. 1-4CH Alternante, 5-12CH Bloqueado: Presione el botón del transmisor "8" para aprender

Descripción de Modos

• Momentáneo: Presione el botón del transmisor 1, el relé del receptor 1 se activa, suelte el botón 1; el relé del receptor 1 se desactiva, lo mismo aplica para 2/3/4/5/6---12 que son independientes.
• Alternante: Presione el botón del transmisor 1 una vez, el relé del receptor 1 se activa, presione el botón 1 nuevamente, el relé del receptor 1 se desactiva, lo mismo aplica para 2/3/4/5/6---12 que son independientes.
• Bloqueado: Presione el botón del transmisor 1, el relé del receptor 1 se activa, los relés 2/3/4/5/6---12 se desactivan. Presione el botón del transmisor 2, el relé del receptor 2 se activa, los relés 1/3/4/5/6---12 se desactivan. Presione el botón del transmisor 3, el relé del receptor 3 se activa, los relés 1/2/4/5/6---12 se desactivan. Presione el botón del transmisor 4, el relé del receptor 4 se activa, los relés 1/2/3/5/6---12 se desactivan.

Funciones y Modos

También significa que el modo "Latched" solo puede mantener 1 canal (1CH) encendido, y a menudo tendrá 1 canal encendido.

Forma y Pasos de Aprendizaje

1. Presione el botón de aprendizaje del receptor y el zumbador emitirá un sonido continuo, indicando que ha ingresado al estado de aprendizaje.
2. Presione el botón correspondiente del transmisor para aprender el modo de salida relativa; el aprendizaje se indica como exitoso cuando el zumbador emite el sonido "Be Be Be" tres veces. Luego, al presionar el botón del transmisor, podrá escuchar el sonido de activación del relé.
3. El receptor saldrá automáticamente del estado de aprendizaje si no se realiza ninguna acción en 32 segundos.

Eliminar Mensaje de Memoria

Mantenga presionado el botón de aprendizaje del receptor; el zumbador emitirá un sonido y "Be Be Be Be". Luego, suelte el botón, lo que indica que se ha eliminado exitosamente el mensaje de memoria.

Dimensiones

• Altura: 158 mm
• Ancho: 70 mm
• Profundidad: 38 mm
