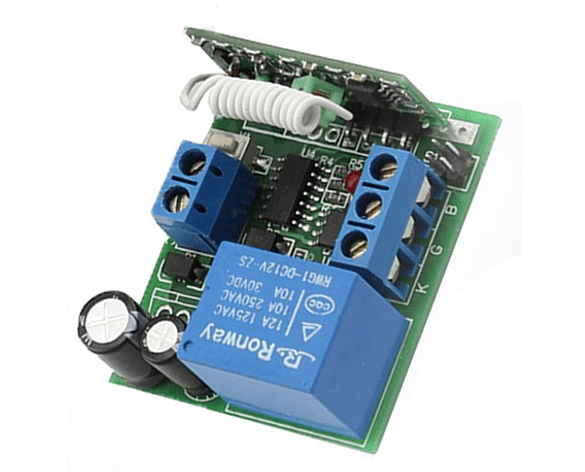

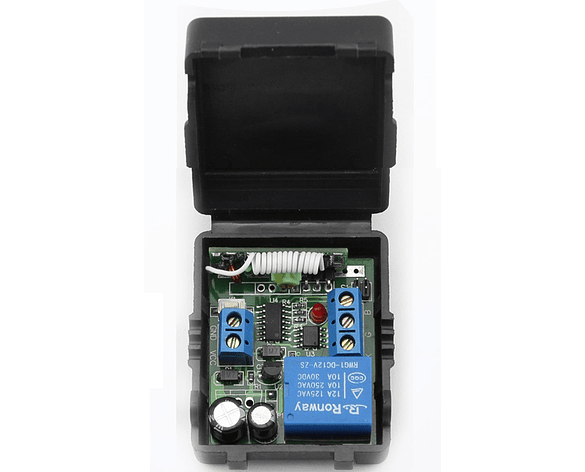

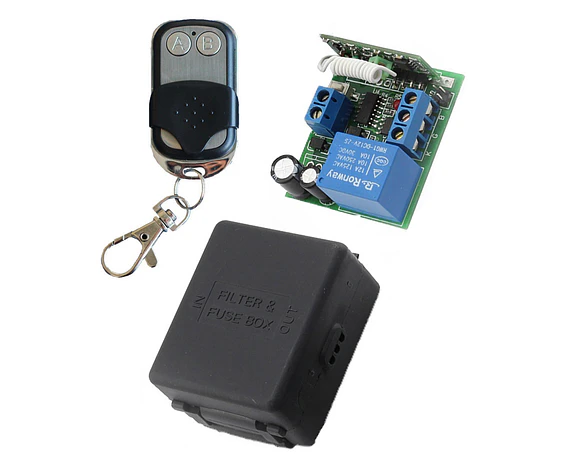

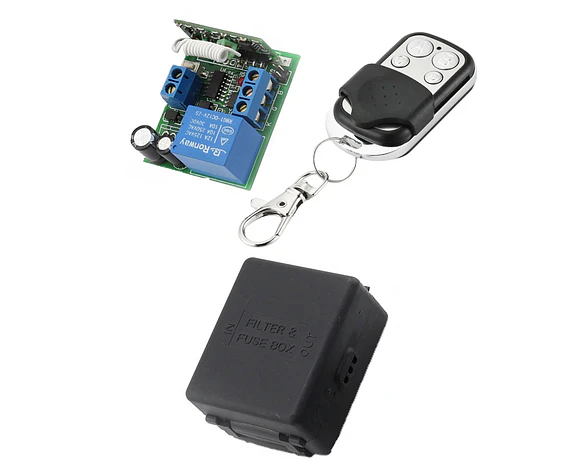

Ficha técnica completa

Compatibilidad

• Sistemas de automatización del hogar
• Dispositivos con codificación EV1527
• Control remoto de 433MHz

Descripción técnica detallada

Acerca del modo de funcionamiento

Momentáneo: Presione el botón del control remoto, el relé se conecta; suelte el botón del control remoto, el relé se desconecta.

Función de interruptión: Presione una vez el botón del control remoto, el relé se conecta; presione dos veces el botón del control remoto, el relé se desconecta.

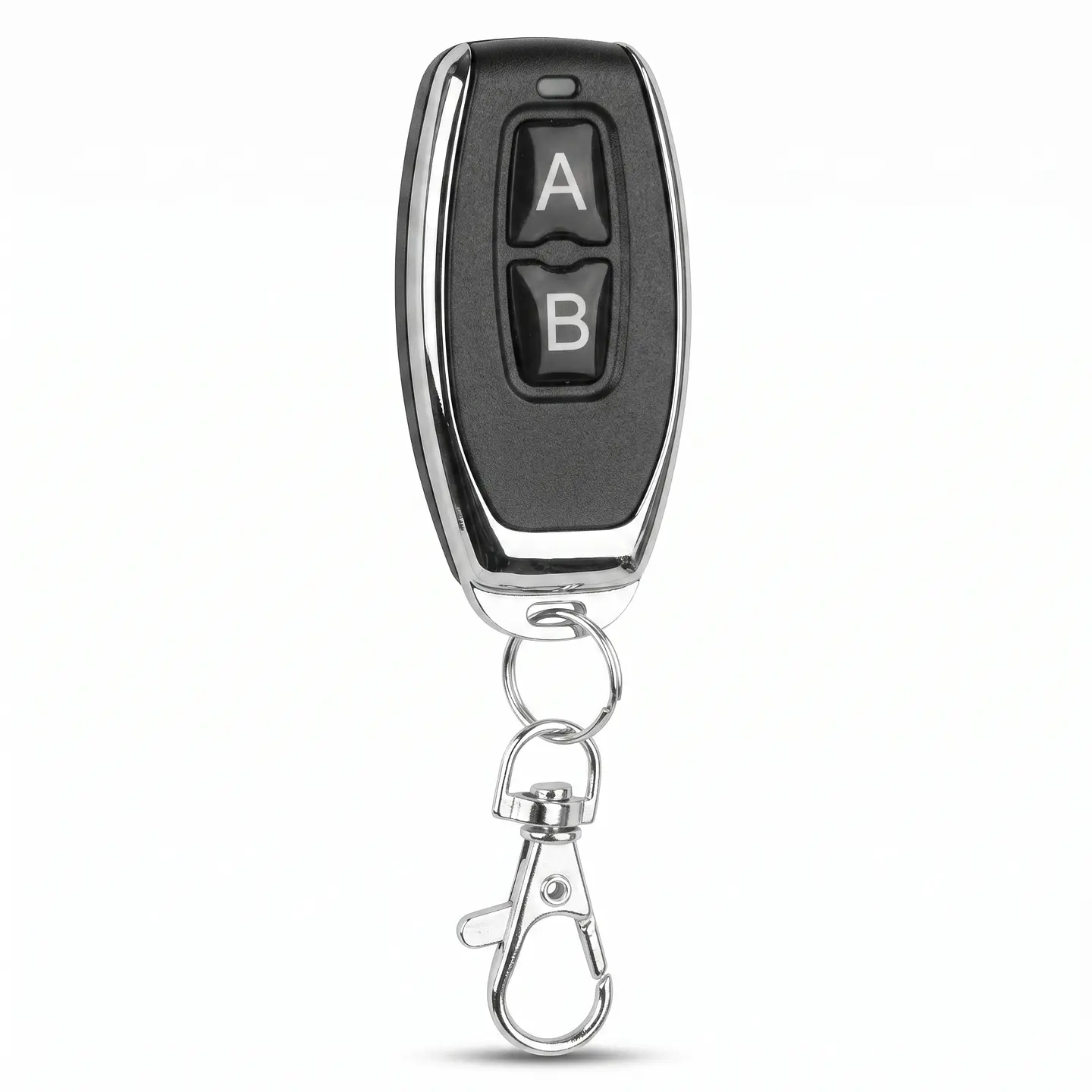

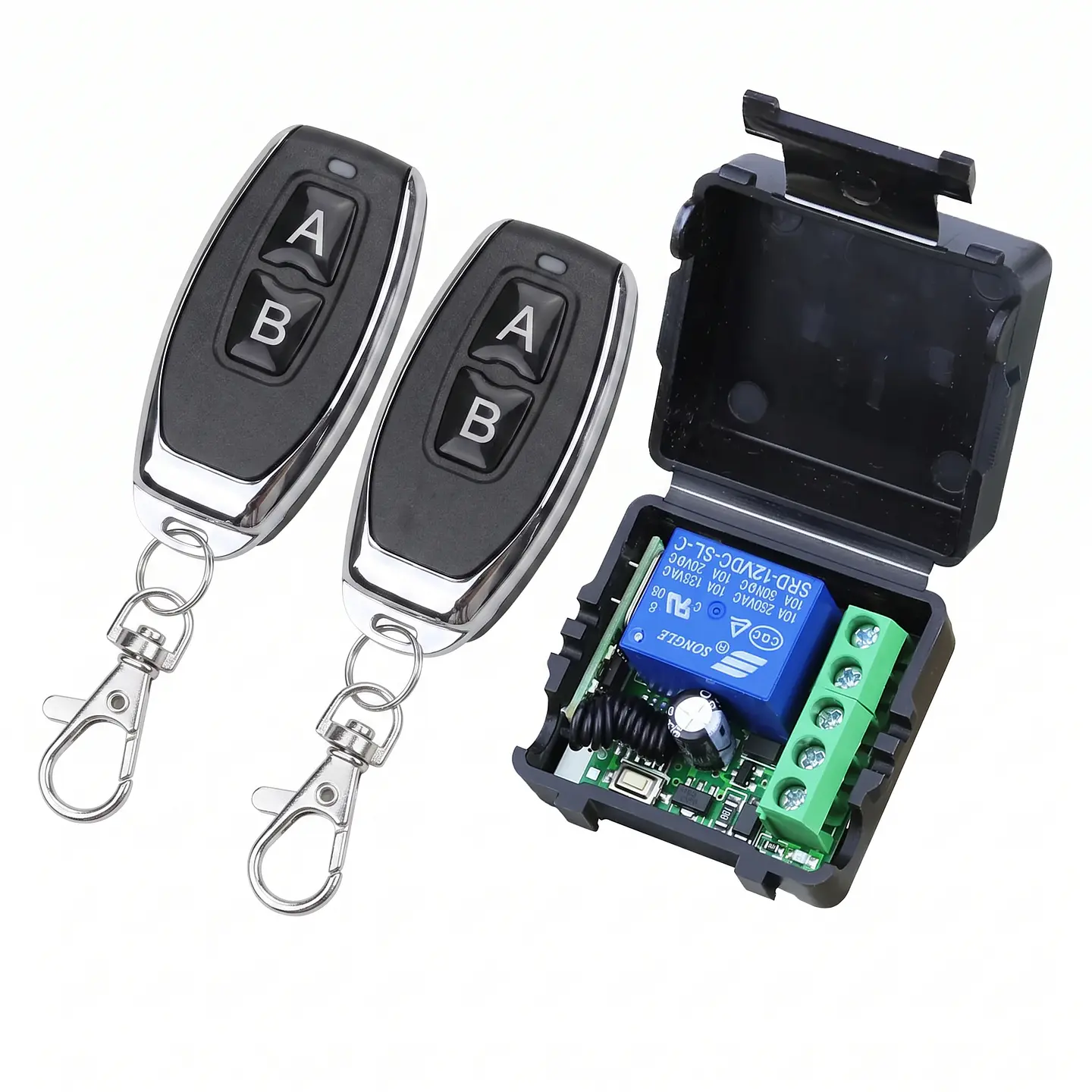

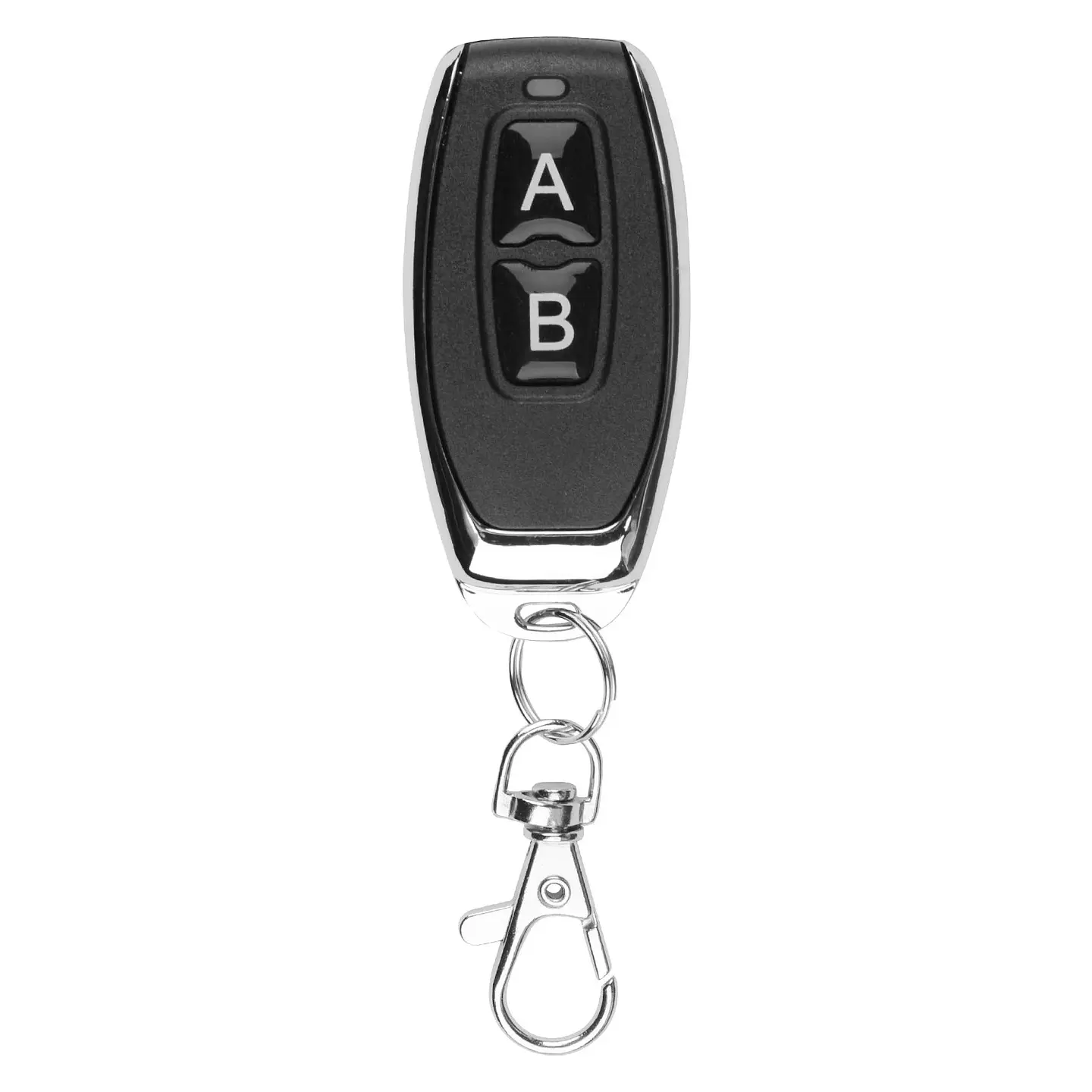

Bloqueo: Presione el botón remoto A, el relé se conecta; presione el botón remoto B, el relé se desconecta.

Modo de retardo: Presione el botón del control remoto, el relé se conecta; comience el temporizador al soltar el botón del control remoto, el relé se desconecta automáticamente después de 5s, 10s o 15s.

Especificaciones

• Receptor (interruptor)
• Voltaje de entrada: CC 12V
• Corriente de funcionamiento: 10A
• Potencia máxima de carga: 110W
• Frecuencia: 433MHz
• Formato de codificación compatible: EV1527
• Método de cableado: NC COM NO
• Modo de funcionamiento: Momentáneo, Conmutación, Retardo de tiempo (5s, 10s, 15s)
• Control Remoto
• Frecuencia de operación RF: 433MHz
• Sistema Codificado: 1527 Código de Aprendizaje
• Voltaje de Funcionamiento: CC 3V
• Corriente de Funcionamiento: <25mA
• Potencia de Transmisión: 10mW
• Distancia de Operación Inalámbrica: 50m (Espacio Libre)
• Velocidad de transmisión: 50 ~ 60KHz
• Desviación de Frecuencia: +0.2MHz o -0.2MHz
• Color: Negro

Nota: El sistema puede almacenar hasta 25 controles remotos. Si hay más de 25 controles remotos, el control remoto original se perderá.

Acerca del Modo de Trabajo

Alternar: Presione una vez el botón del control remoto, el relé se conecta; presione el botón del control remoto dos veces, el relé se desconecta.

Enclavamiento: Presione el botón A del control remoto, el relé se conecta; presione el botón B del control remoto, el relé se desconecta.

Modo de Retardo Temporal: Presione el botón del control remoto, el relé se conecta; inicia el conteo del tiempo al soltar el botón del control remoto, el relé se desconecta automáticamente después de 5s, 10s o 15s.

• Corriente de trabajo: 10A
• Frecuencia: 433 MHz
• Modo de funcionamiento: Momentáneo, Conmutación, Enclavamiento, Retardo de tiempo (5s, 10s, 15s)
• Frecuencia de RF de funcionamiento: 433MHz
• Sistema codificado: Código de aprendizaje 1527
• Voltaje de funcionamiento: CC 3 V

Corriente de trabajo

<25mA

Potencia de transmisión

10mW

Distancia de funcionamiento inalámbrico

50 m (espacio libre)

Velocidad de transmisión

50 ~ 60 KHz

Desviación de Frecuencia

+0.2MHz o -0.2MHz

Color

Negro

Nota

El sistema puede almacenar hasta 25 mandos a distancia. Si se superan las 25 unidades, el mando a distancia inicial se perderá.

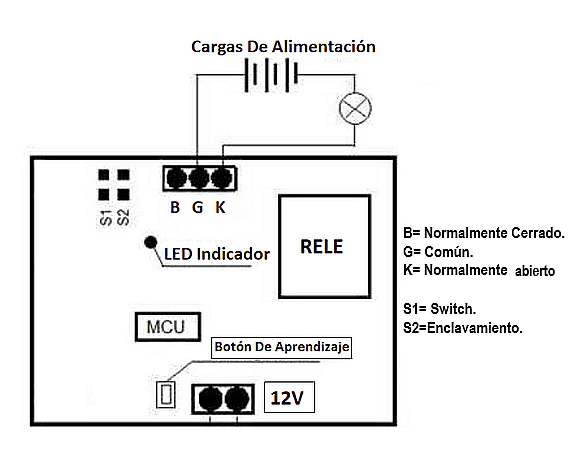

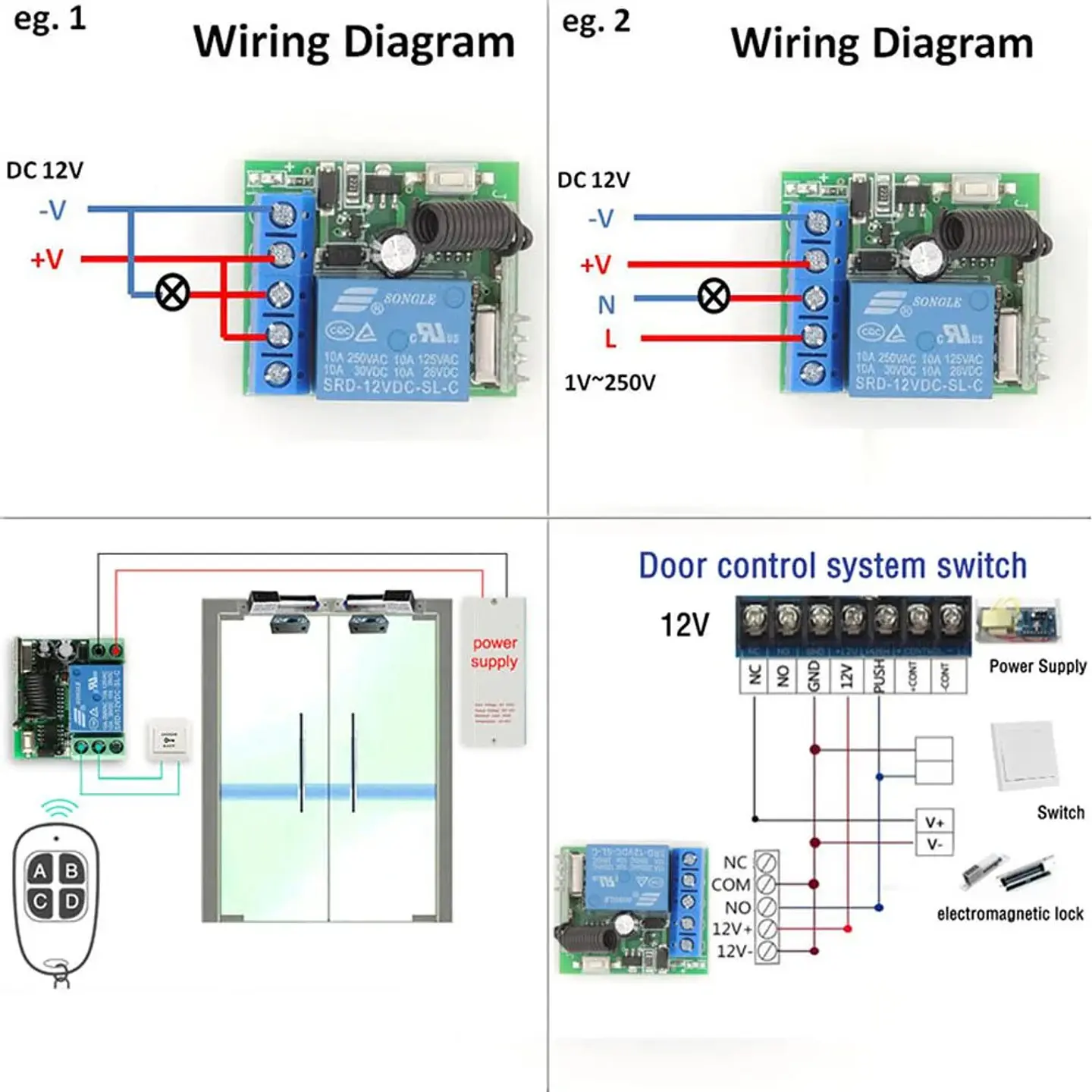

Diagramas de Cableado

• Ej. 1

  Diagrama de Cableado

  DC 12V

  -V

  +V

• Ej. 2

  Diagrama de Cableado

  DC 12V

  -V

  +V

  N

  L

  1V~250V

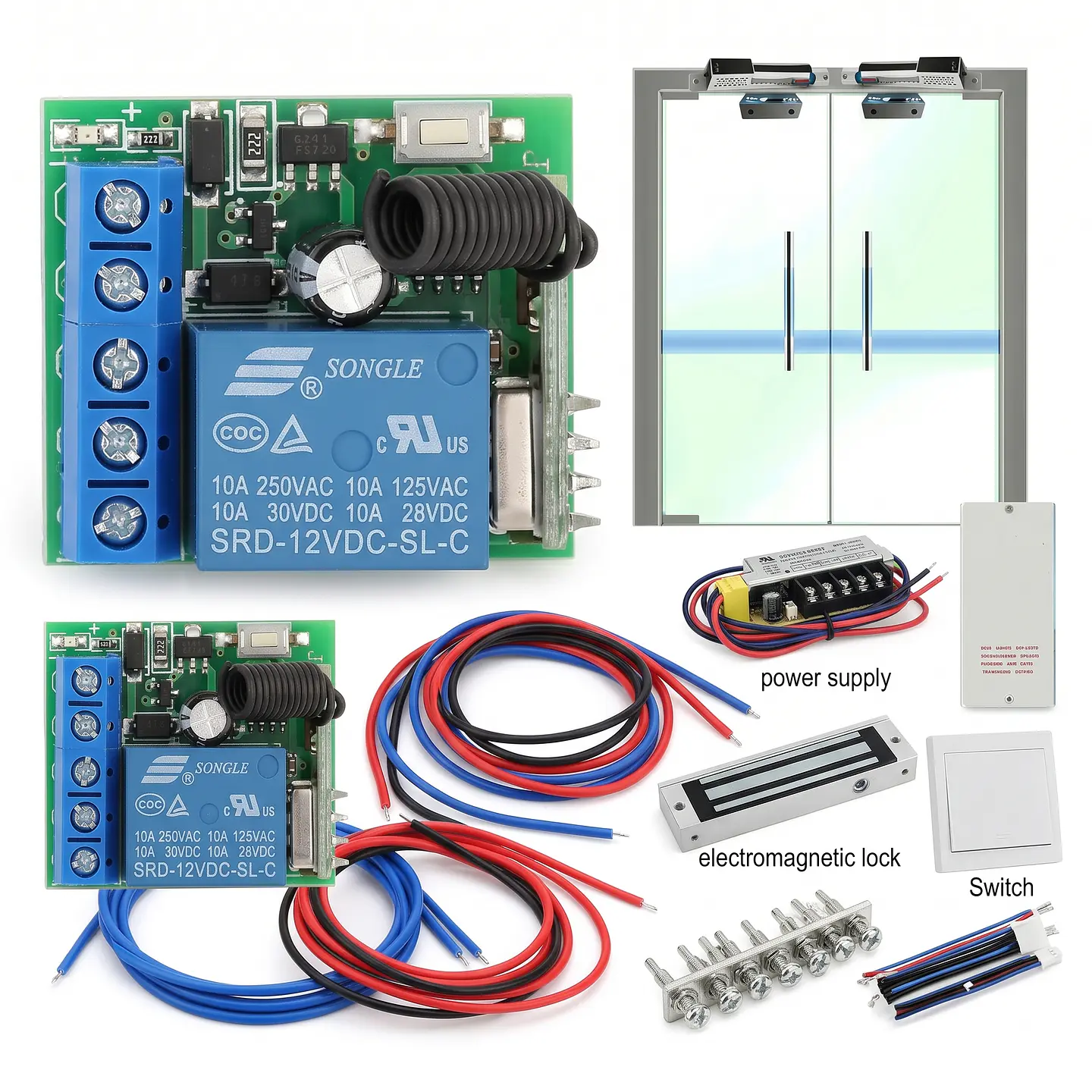

Sistema de Control de Puerta

• 12V
• Fuente de Alimentación
• Bloqueo Electromagnético
• Interruptor
• NC
• NO
• GND
• +12V
• -12V

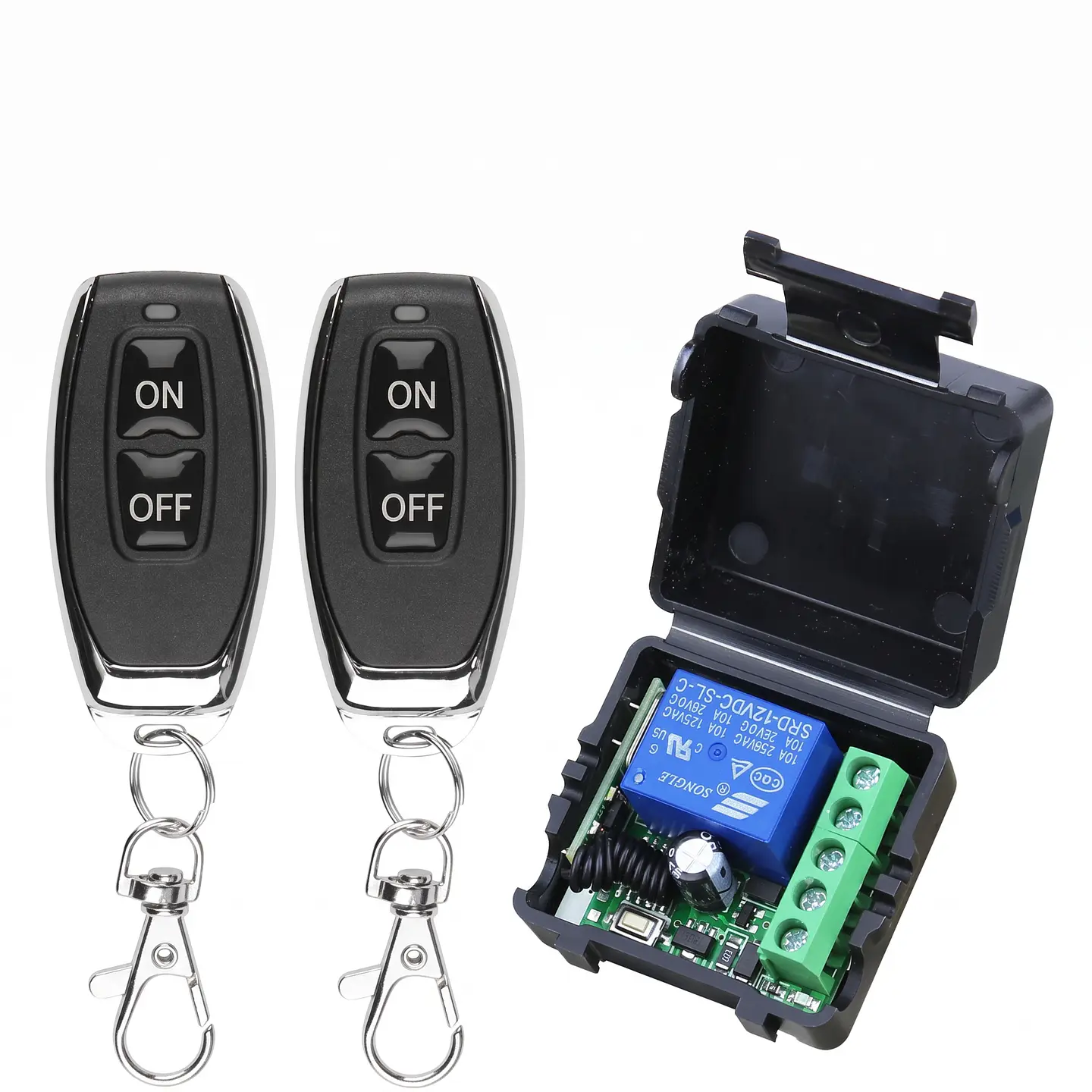

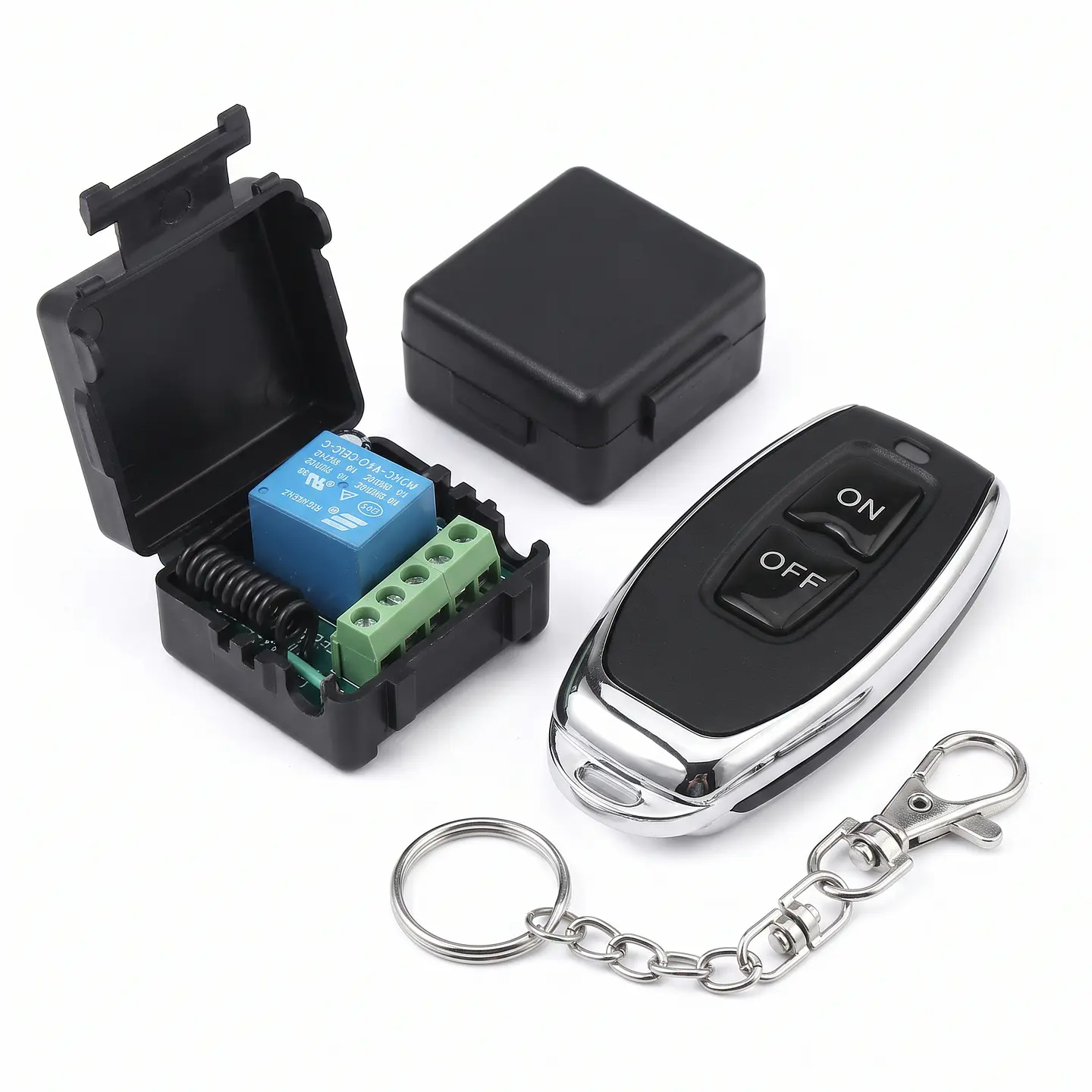

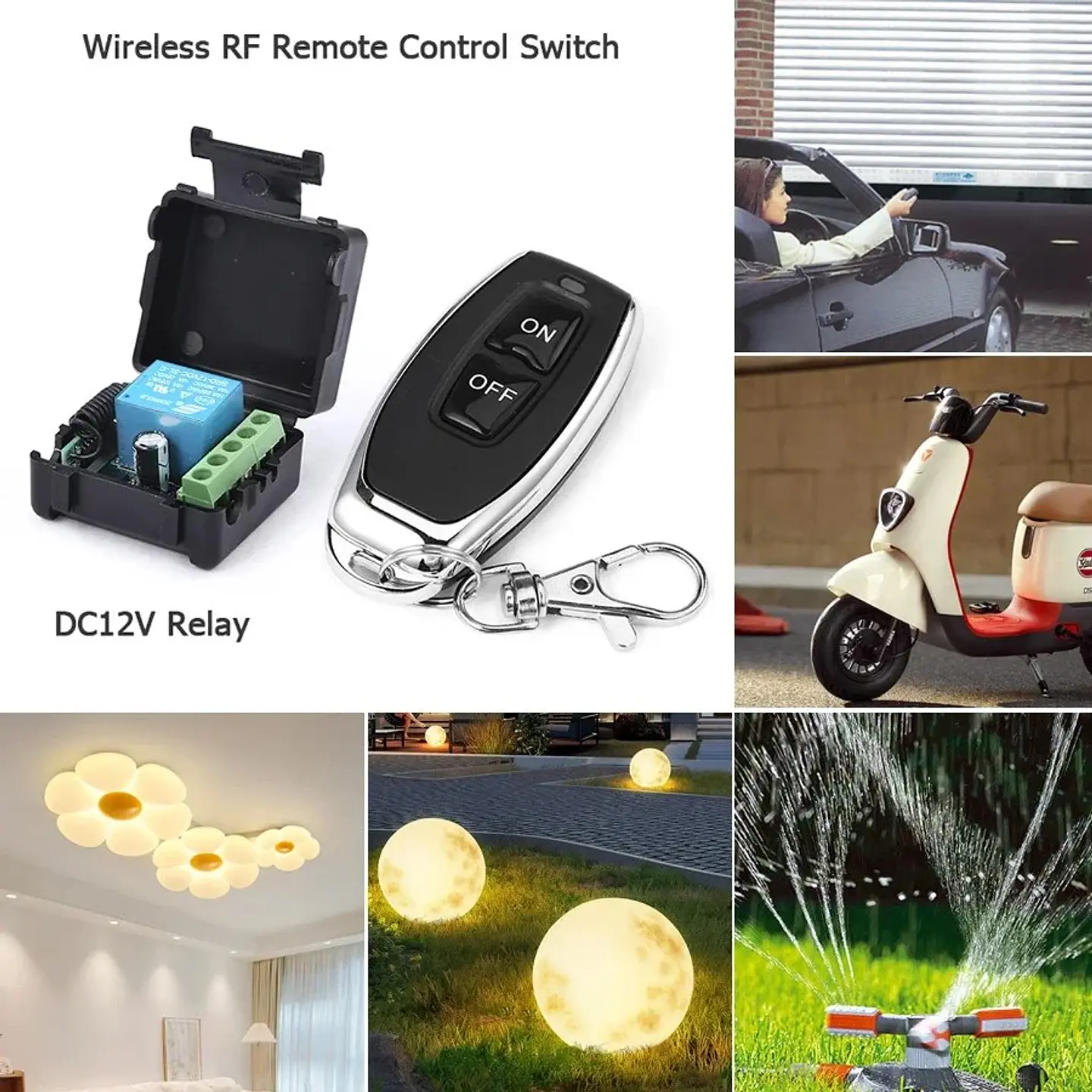

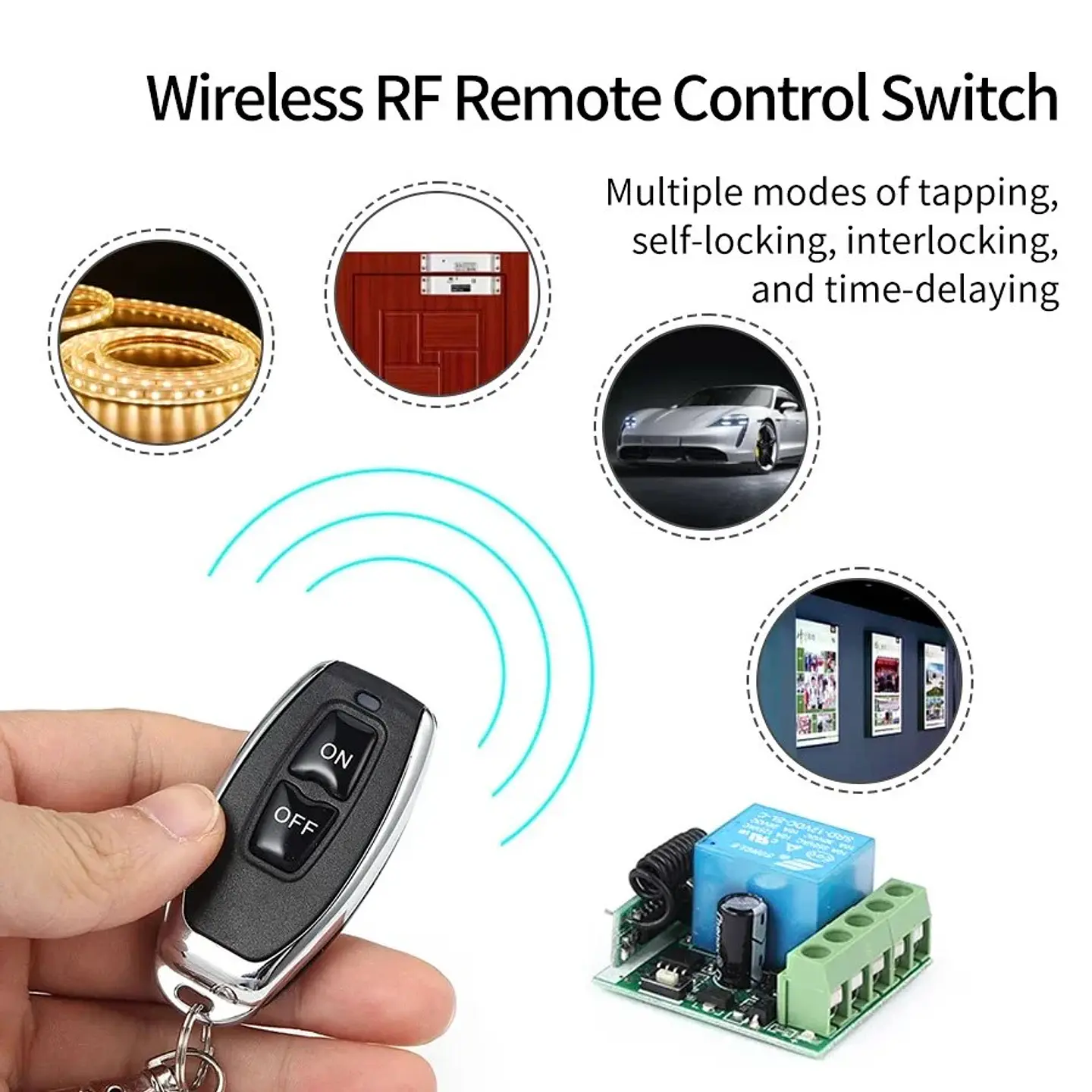

Interruptor de Control Remoto Inalámbrico RF

Modos múltiples de pulsación, auto-bloqueo, interbloqueo y retraso de tiempo.

Texto en la Imagen

"Interruptor de Control Remoto Inalámbrico RF DC12V Relay"

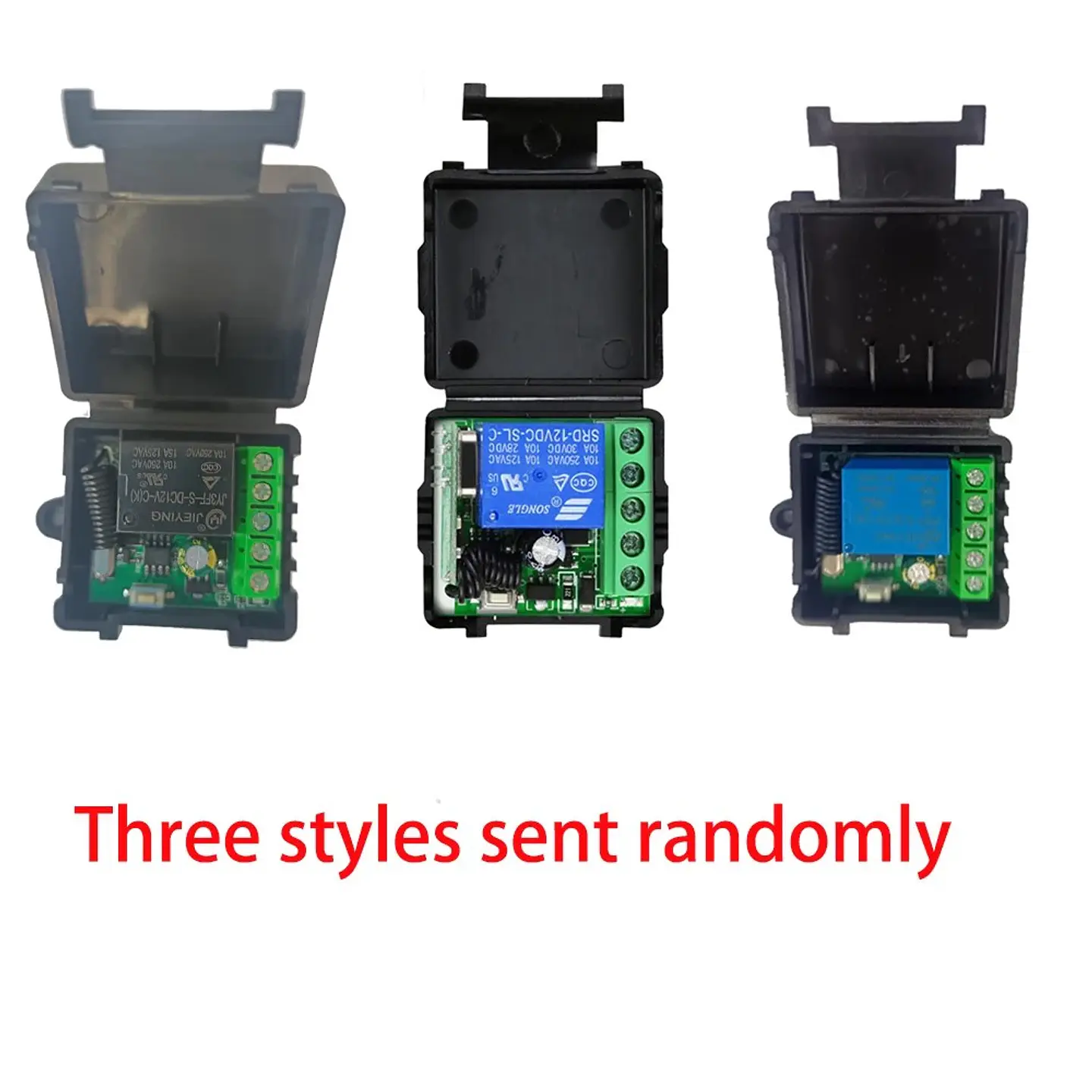

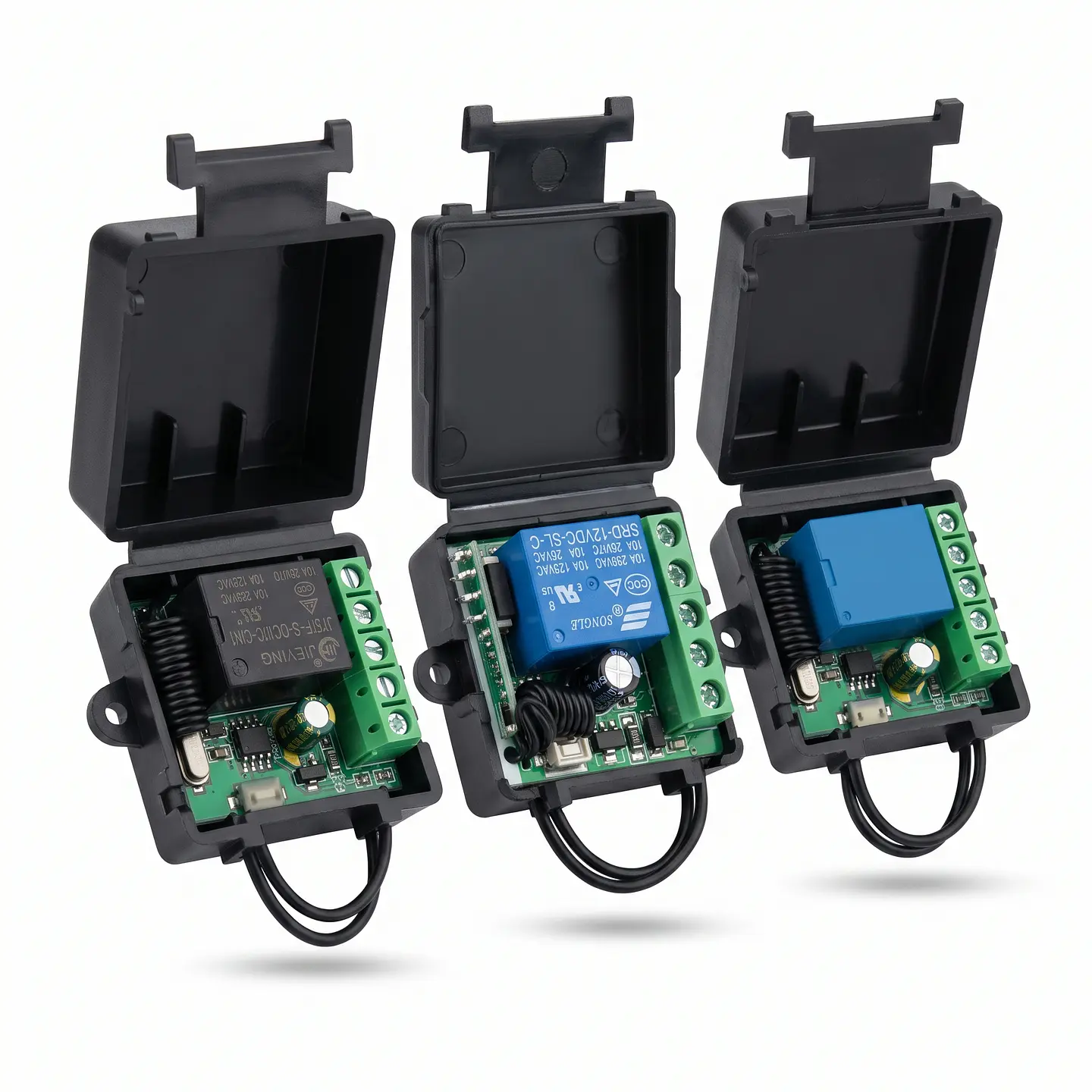

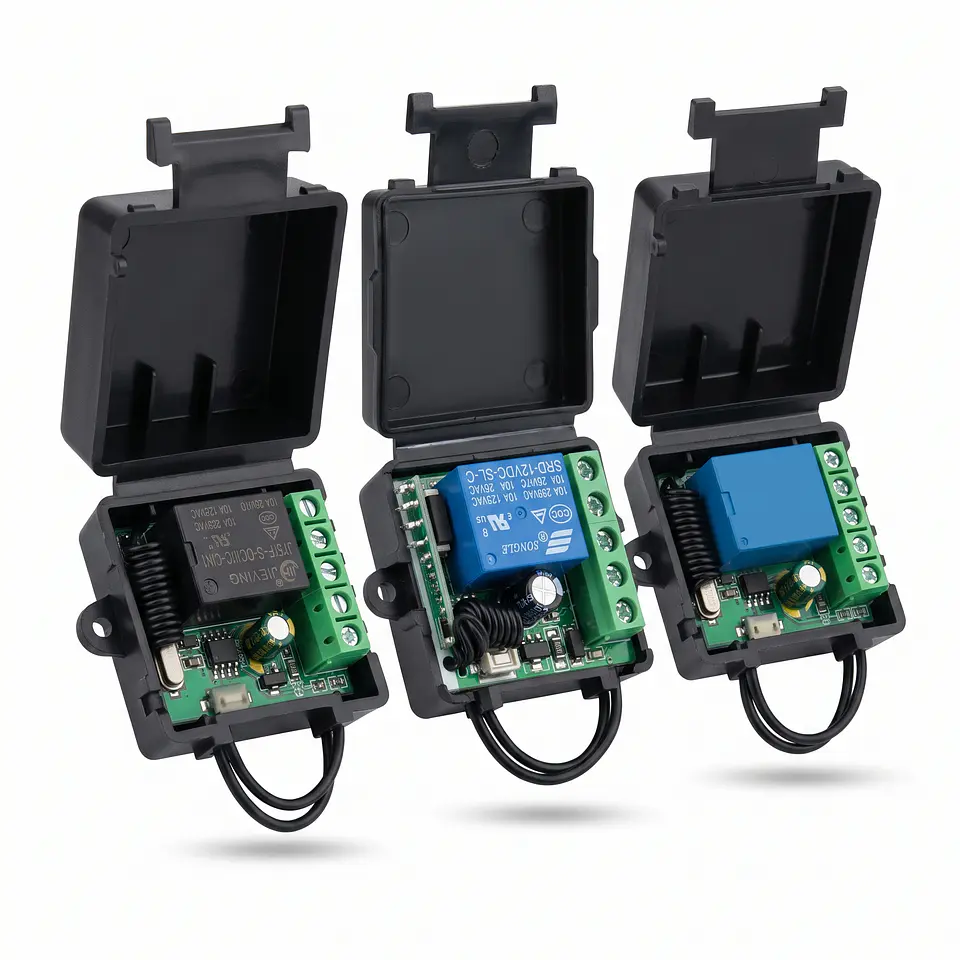

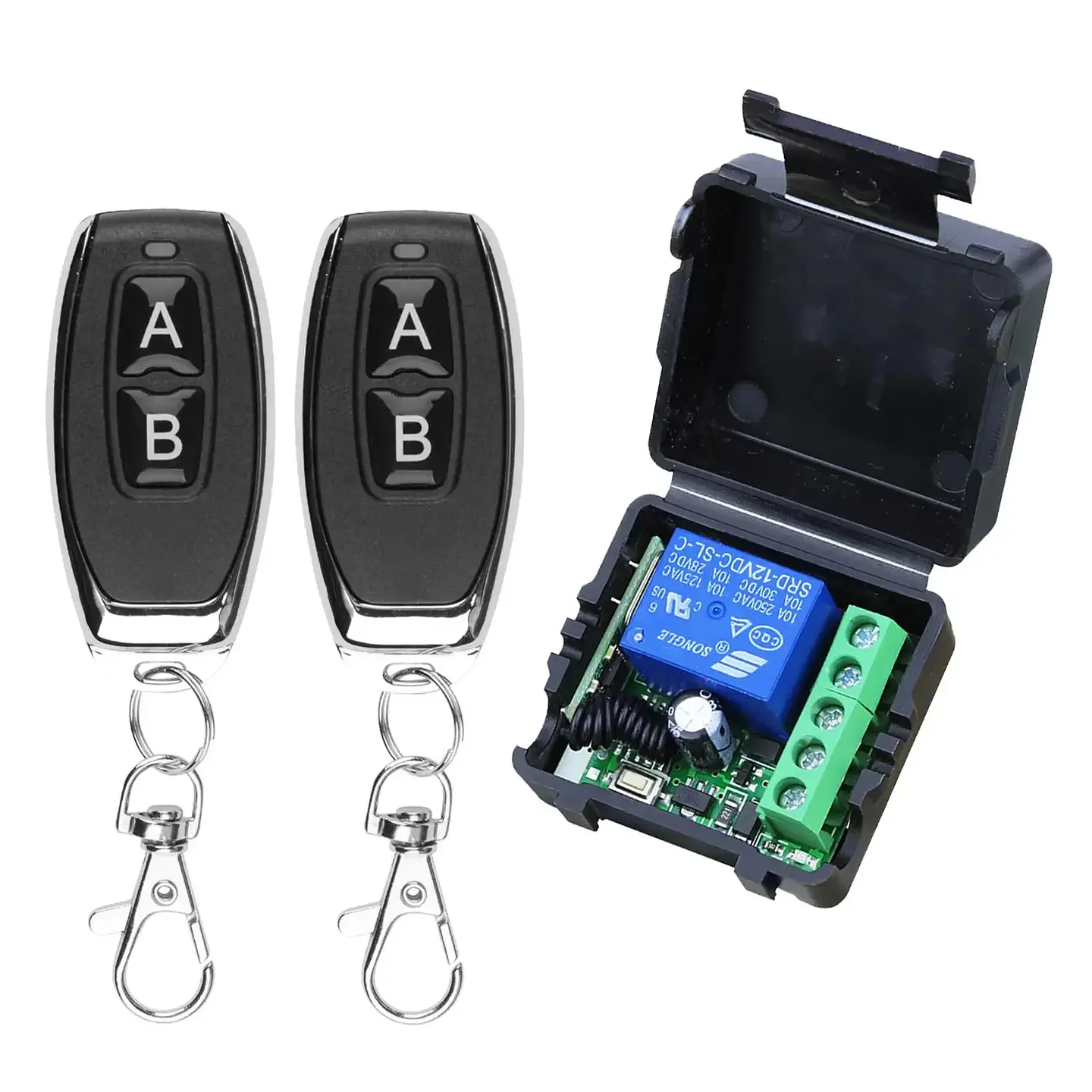

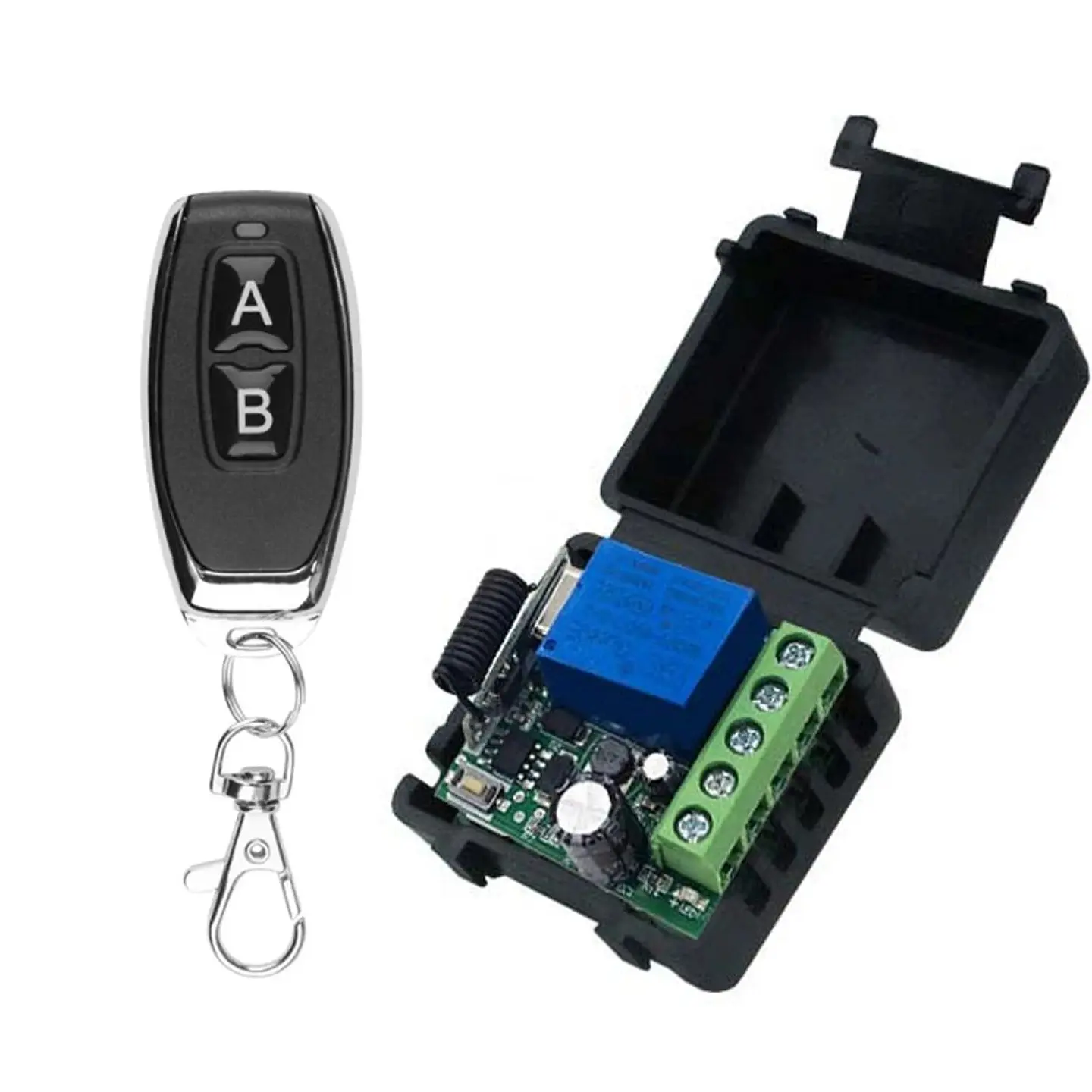

"Tres estilos enviados al azar"

Interruptor Remoto de 12 Voltios

• 7 modos de trabajo que soportan conmutación;
• carcasa mejorada uno a uno con apertura de terminal;
• cableado de línea de carga de estaño, cargas grandes sin calor;
• Respuesta Rápida;
• No Bloqueante;
• Retardante de Llama;
• Función de Penetración.

Parámetro

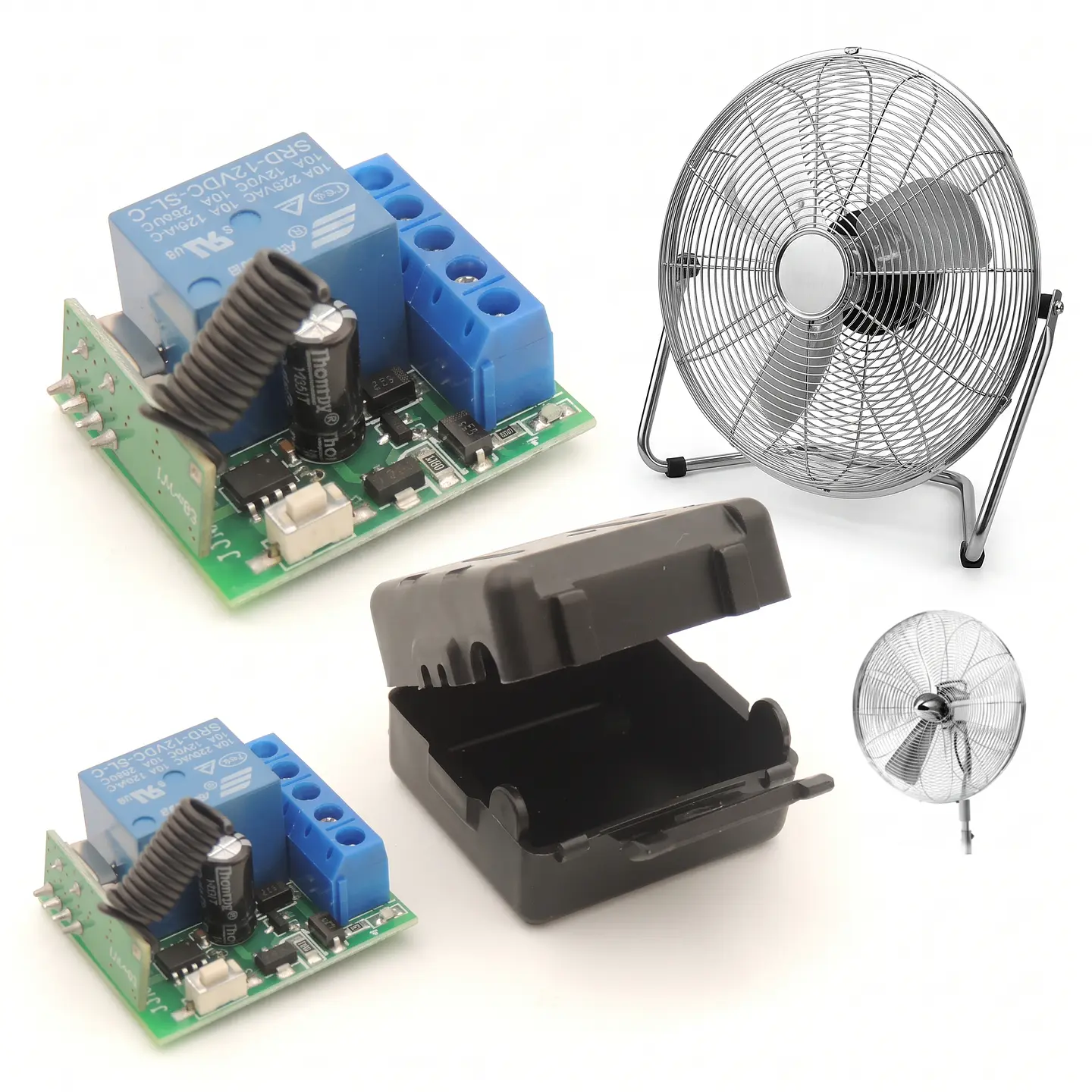

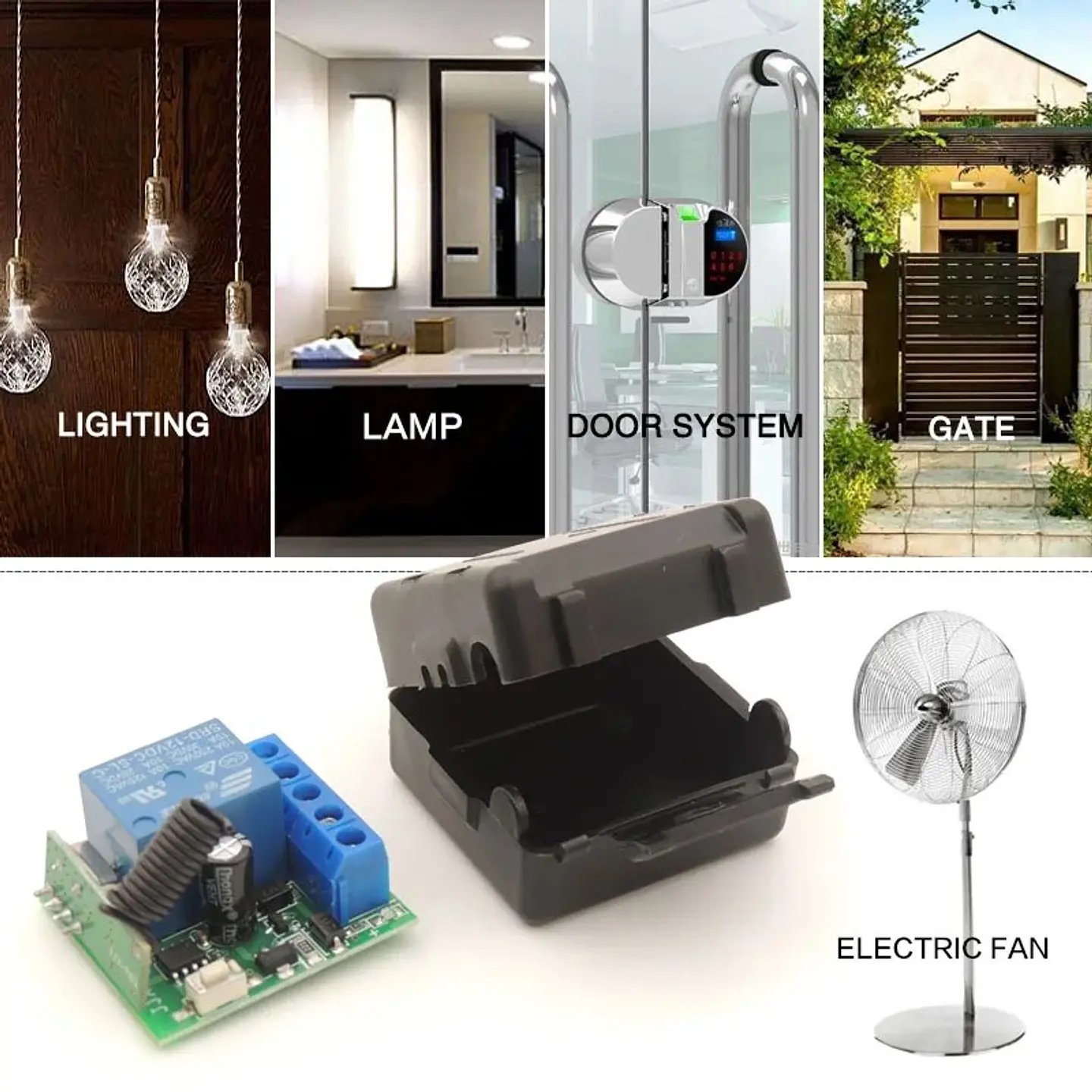

Interruptor de control remoto único utilizando programación de chip de control principal, bajo consumo de energía, operación conveniente de uso de una sola tecla, una variedad de modos de operación, la operación de código es simple y fácil de comenzar, etc. Se puede aplicar en control de iluminación, hogar inteligente, control de puertas y modificación de automóviles y otras escenas.

• Teclas de Código de Aprendizaje;
• Terminales Retardantes de Llama;
• Recepción Superheterodina;
• Teclas de Goma Suave.

• Ácido Pseudolórico;
• Interruptor Remoto de Circuito de 12 Voltios;
• Métodos de Mediación;
• ASK;
• Método de Trabajo;
• Copia/replicación;
• Voltaje de Operación;
• Corriente en Espera;
• Carga Máxima;
• DC12V;
• <10uA;
• ≤10mA;
• Frecuencia de Operación;
• Sensibilidad del Receptor;
• Modo de Operación;
• 315/433.92MHz;
• -105dBm;
• Pulsar/Auto-bloqueo/Interbloqueo/Retraso de tiempo;
• Material de la Carcasa;
• Tamaño del Producto;
• Peso del Producto;
• ABS;
• 34.5*29.5*17mm;
• 14.88g/tabla.

Detalles

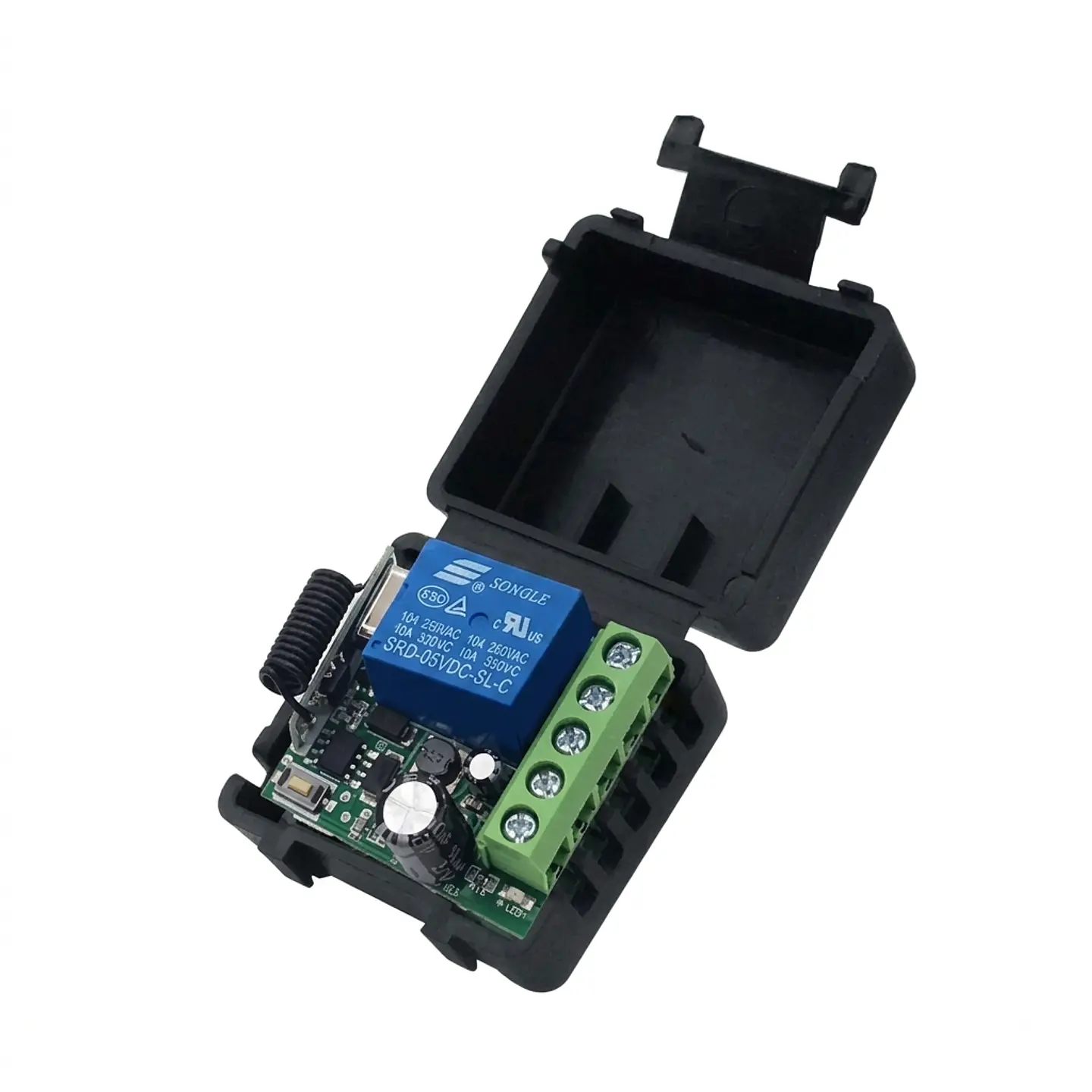

• Mejora de Carcasa 1:1
• Corte de cableado
• Instalación más fácil que modelos anteriores
• No se requieren agujeros adicionales

Carcasa de ABS resistente a altas temperaturas

Prueba experimental, con características de alta temperatura, no inflamable, auto-extinguible y otras.

Refuerzo de línea de carga

Mejora del estañado de línea para aumentar la fiabilidad en cargas grandes.

Operaciones de cableado comunes

¡Para su seguridad personal, opere con todas las fuentes de alimentación desconectadas!

Método de emparejamiento

Puerto de terminal, ¡sin necesidad de soldar, más fácil! Cambio de modo y borrado de código presionando la tecla de aprendizaje de código.

1. Modo de toque:

Después de que el controlador esté conectado a la fuente de alimentación, presione brevemente el botón de aprendizaje de código (presione una vez y la luz parpadea una vez), luego mantenga presionado el botón del control remoto durante 3 segundos, la luz indicadora del controlador parpadea para indicar que el aprendizaje de código fue exitoso.

Modo de trabajo: Después de que la tecla del control remoto aprenda el código, presione la tecla de relé para absorber, suelte la tecla de relé para desconectar.

2. Modo de auto-bloqueo:

Después de que el controlador esté conectado a la fuente de alimentación, presione la tecla de aprendizaje de código dos veces (la luz parpadea una vez al presionar una vez), luego mantenga presionado el botón del control remoto durante 3 segundos, y la luz indicadora del controlador parpadea para indicar que el aprendizaje de código fue exitoso.

Modo de trabajo: Después de que la tecla del control remoto aprenda el código, presione la tecla de relé una vez para absorber, y presione la tecla de relé nuevamente para desconectar.

3. Modo de interbloqueo:

Después de que el controlador esté conectado a la fuente de alimentación, presione brevemente la tecla de aprendizaje de código tres veces (presione una vez y la luz parpadea una vez), luego mantenga presionado una tecla del control remoto durante 3 segundos (por ejemplo, la tecla ON), la luz indicadora del controlador parpadea y luego se enciende, luego presione otra tecla del control remoto (por ejemplo, la tecla OFF), y la luz indicadora del controlador parpadea para indicar que el aprendizaje de código ha sido exitoso.

Modo de trabajo: Después de aprender el código con el control remoto, como el botón ON, presione el botón ON para activar el relé, y luego presione el botón OFF para desactivar el relé.

Modo de retraso de 5 segundos:

Después de que el controlador esté conectado a la fuente de alimentación, presione brevemente el botón de aprendizaje de código cuatro veces (presione una vez y la luz se borrará una vez), luego mantenga presionado el botón del control remoto durante 3 segundos, la luz indicadora del controlador parpadea para indicar el éxito del aprendizaje de código.

Modo de retraso de 10 segundos:

Después de que el controlador esté conectado a la fuente de alimentación, presione brevemente el botón de aprendizaje de código cinco veces (presione una vez y la luz parpadea una vez), y luego mantenga presionado el botón del control remoto durante 3 segundos, la luz indicadora del controlador parpadea para indicar que el aprendizaje de código fue exitoso.

Modo de retraso de 15 segundos:

Después de que el controlador esté conectado a la fuente de alimentación, presione brevemente el botón de código de aprendizaje seis veces (presione una vez y la luz parpadea una vez), luego mantenga presionado el botón del control remoto durante 3 segundos. La luz indicadora del controlador parpadea para indicar que el código de aprendizaje fue exitoso.

Modo de retraso de 20 segundos:

Después de que el controlador esté conectado a la fuente de alimentación, presione brevemente el botón de código de aprendizaje siete veces (presione una vez y la luz parpadea una vez), y luego mantenga presionado el botón del control remoto durante 3 segundos. La luz indicadora del controlador parpadea para indicar que el código de aprendizaje fue exitoso.

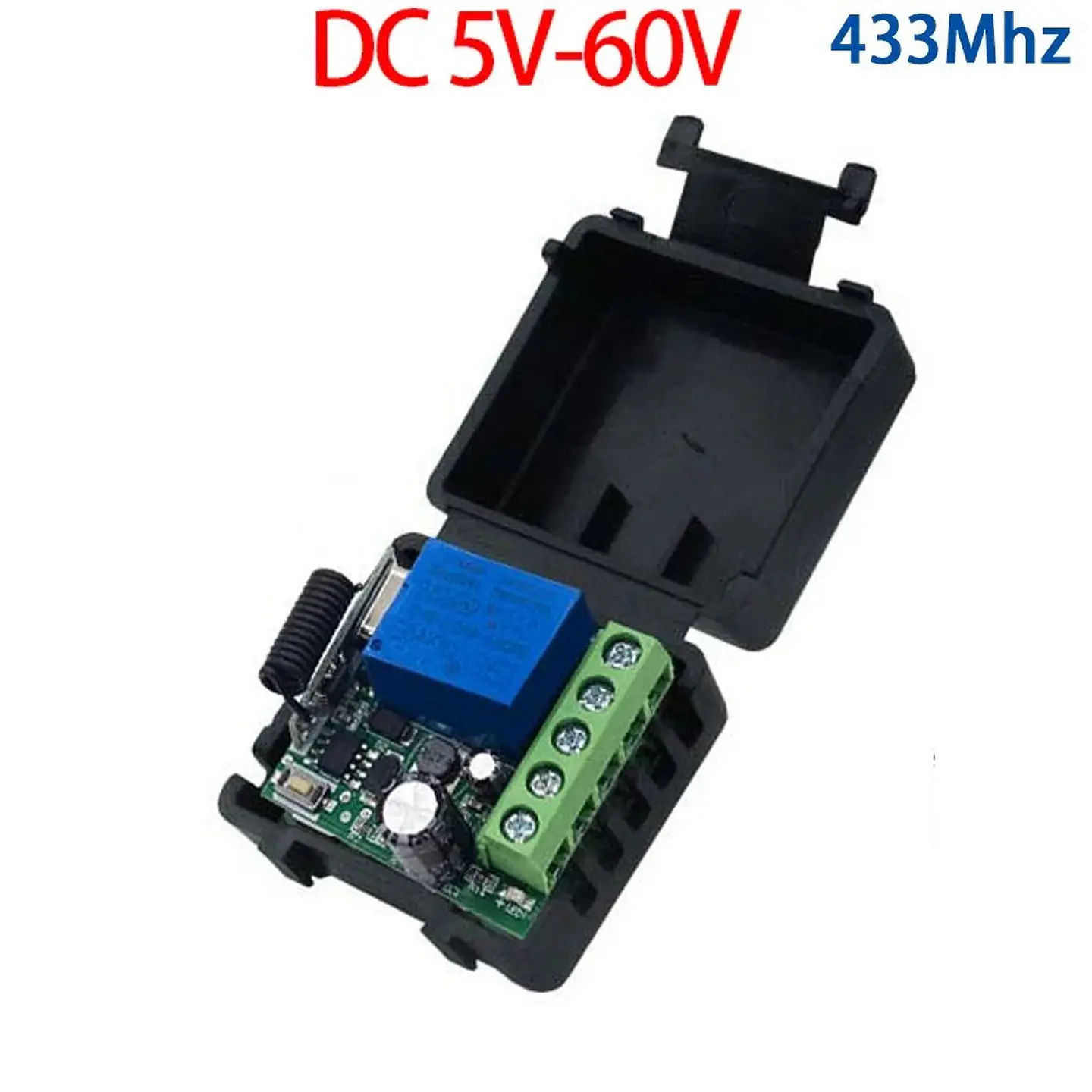

Fotos del producto

Aquí está el texto que aparece en la imagen:

• AL-XR0019
• NC
• COM
• NO
• +V
• -V

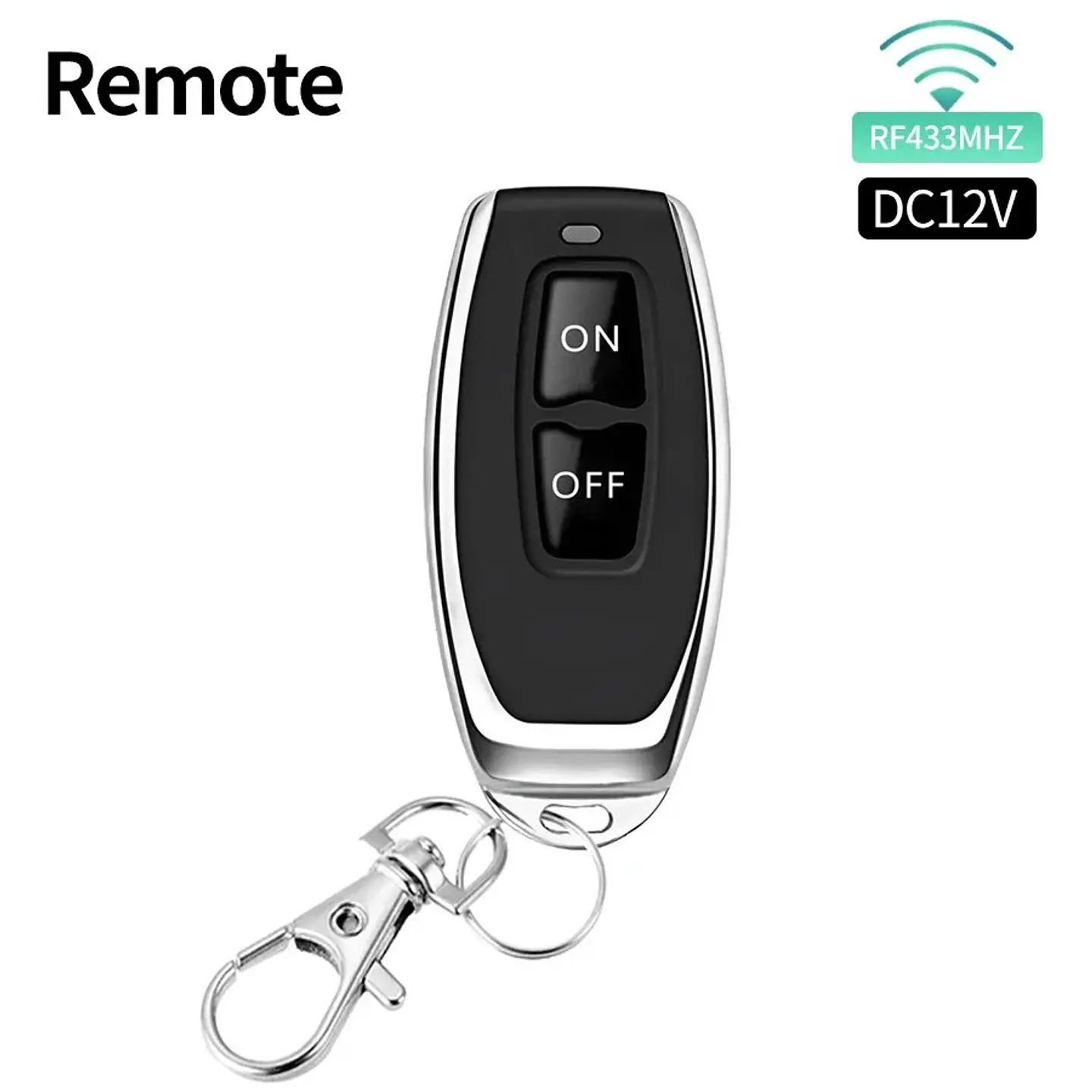

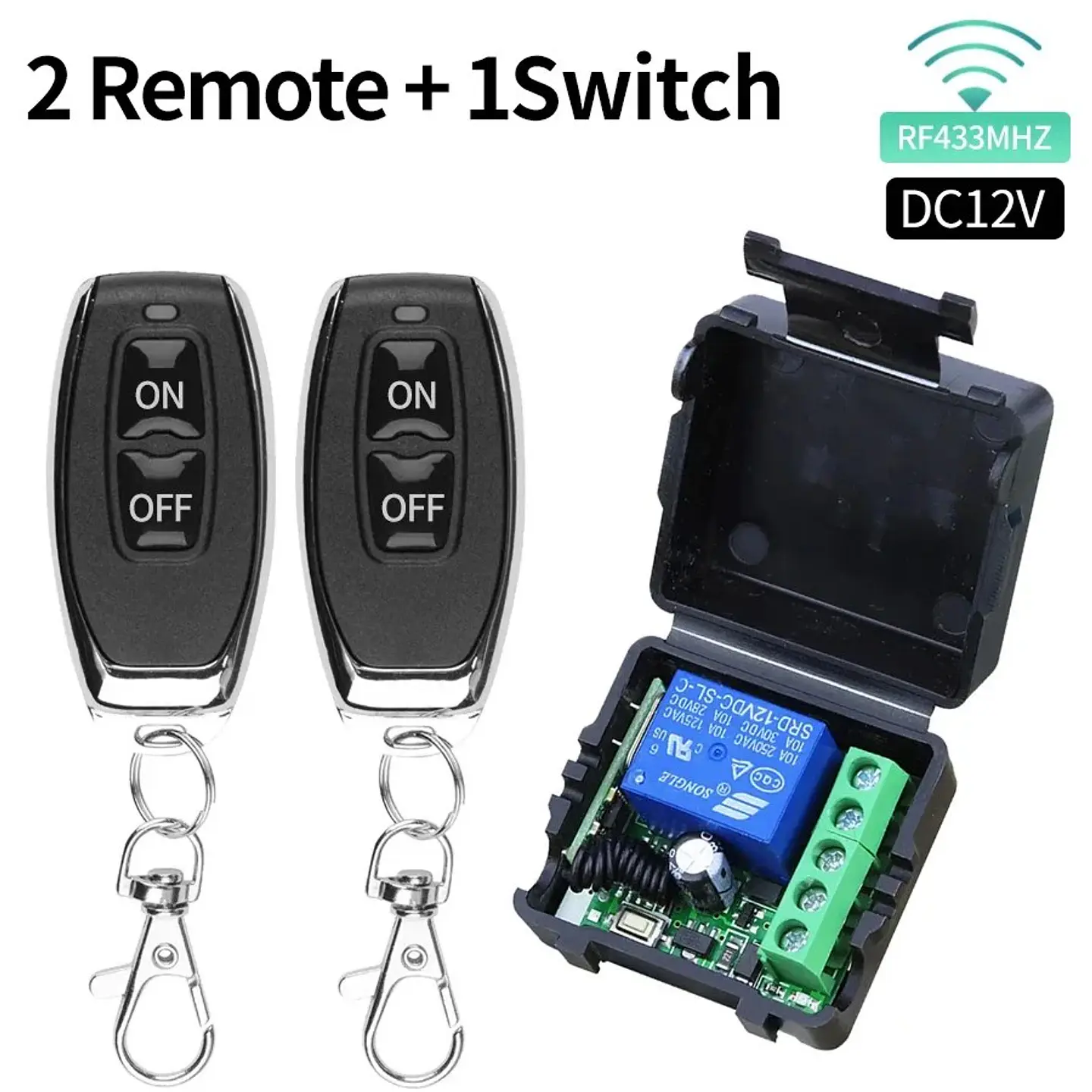

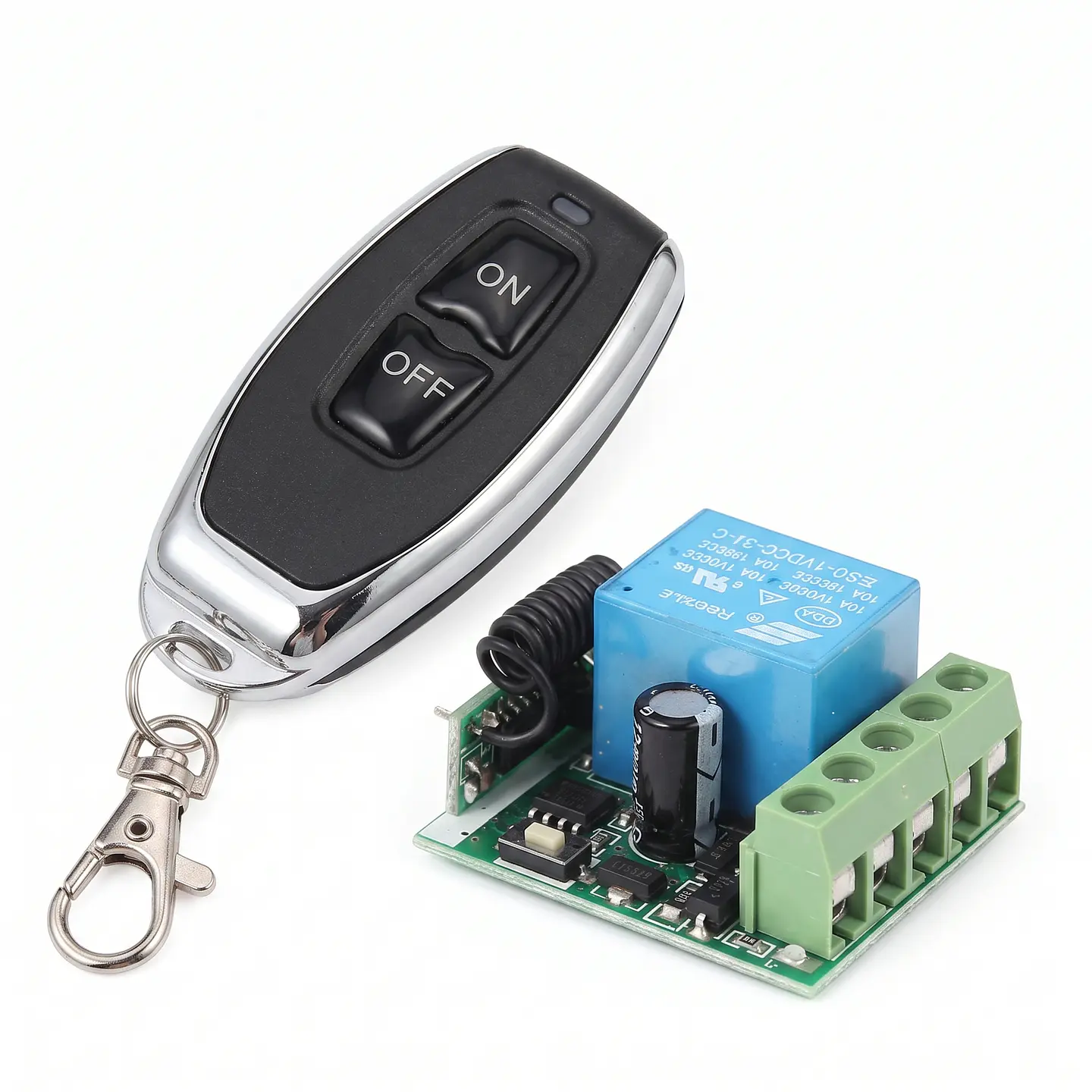

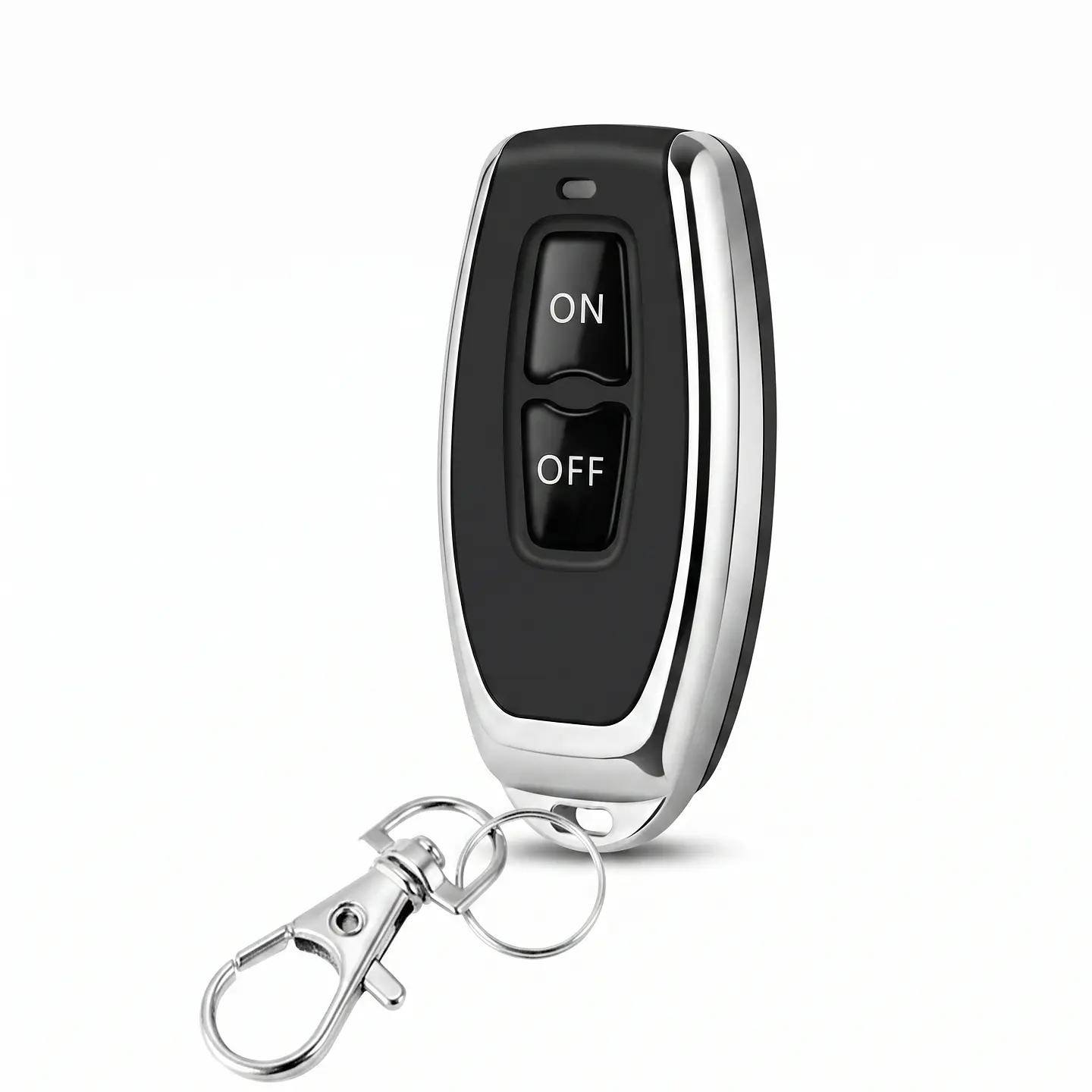

En el control remoto se pueden ver los botones "ON" y "OFF". El texto en la imagen dice:

• ON
• OFF

Baterías del control remoto

• CR2016
• リチウムバッテリー-
• LITHIUM BATTERY
• 3V
