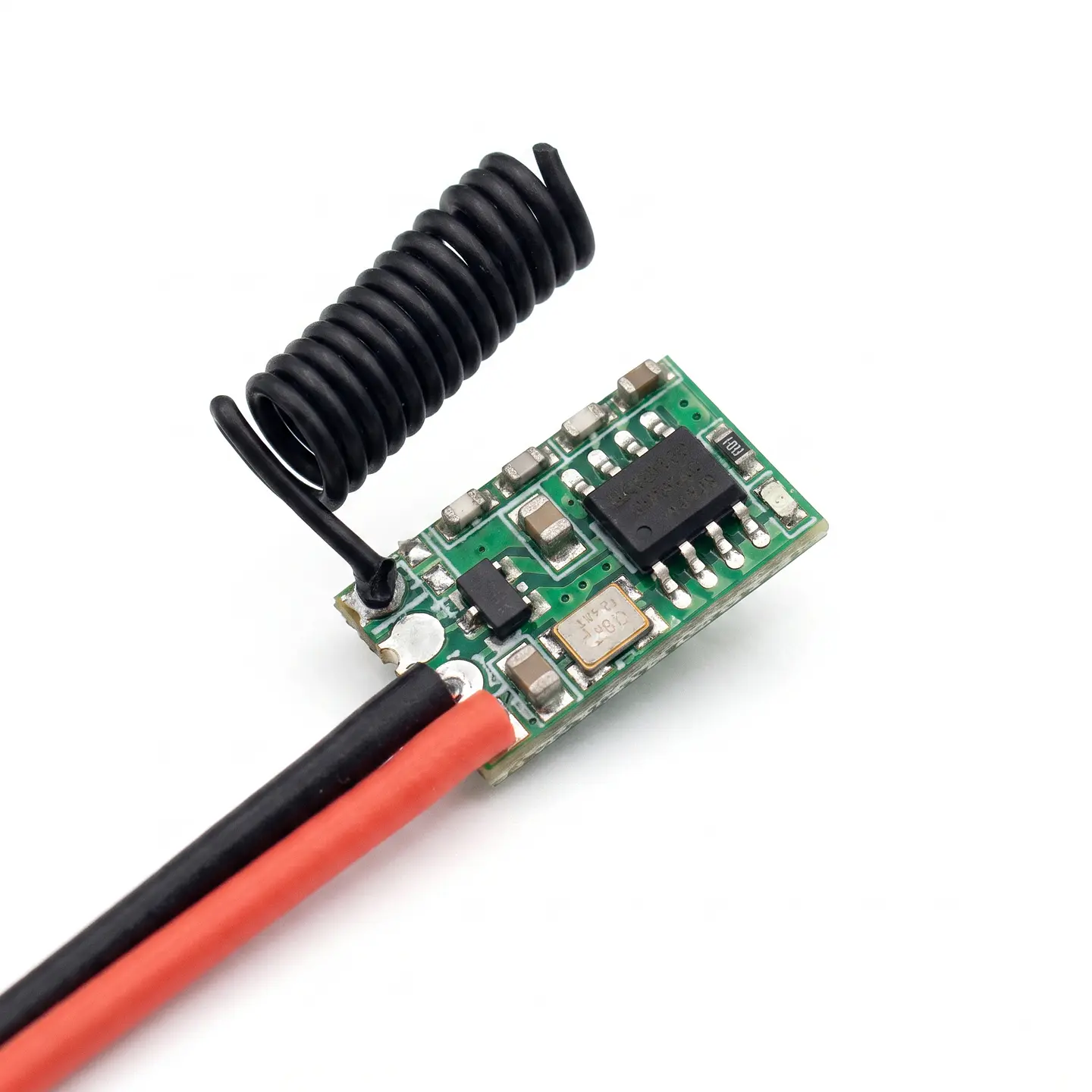

Transforma tu hogar en un espacio inteligente con el Módulo Transmisor Inalámbrico RF 433MHz. Este dispositivo compacto y eficiente te permite controlar de manera remota una variedad de aparatos, desde luces hasta sistemas de seguridad, todo con un simple clic. Su diseño versátil y su amplio rango de voltaje lo hacen ideal para múltiples aplicaciones, asegurando un funcionamiento óptimo en diversas condiciones.
El Módulo Transmisor Inalámbrico RF 433MHz es ideal para usuarios que buscan automatizar su hogar, controlar sistemas de seguridad, o gestionar dispositivos eléctricos de manera remota. Perfecto para proyectos de domótica, control de iluminación y sistemas de acceso en edificios.
| Frecuencia | 433-433.92MHz |
| Voltaje de trabajo | DC 3V-24V |
| Potencia de transmisión | ≥ 10 dBm |
| Alcance de transmisión | 100m-300m (en condiciones ideales) |
| Consumo de energía de transmisión | 5-6 mA |
| Canal | 1 |
| Codificación | 1527 |
| Dimensiones | 15mm x 28mm |
| Uso recomendado | Control remoto de dispositivos eléctricos |
| Certificación | CE |
| Módulo Transmisor Inalámbrico RF | 1 |
| Manual de usuario | 1 |
La salida de relé del sensor se cablea en serie con la alimentación 12V del transmisor usando el contacto NO (normal abierto): al detectar, el relé cierra, el módulo se energiza y transmite el código 1527 a la alarma. ⚠️ No usar el contacto NC (transmitiría en reposo y se detendría justo al detectar).
La instalación es sencilla, solo conecta el módulo a la fuente de alimentación y a los dispositivos que deseas controlar.
El alcance puede variar dependiendo de las condiciones del entorno, pero en condiciones ideales puede llegar hasta 300 metros.
Es compatible con dispositivos que operan en voltajes de DC 3V a 24V.
Utiliza codificación 1527, que proporciona una transmisión segura.
No consume energía cuando no se está transmitiendo señal.
Se recomienda usarlo en interiores o en exteriores protegidos de condiciones climáticas extremas.
| Nombre de la marca | QIACHIP |
| usar | televisión |
| usar | Aire acondicionado |
| usar | computadora |
| usar | universales |
| usar | Proyector de cine |
| usar | Reproductores de Audio y Video |
| usar | Cámara / Videocámara |
| usar | Altavoz |
| usar | Iluminación |
| usar | Puerta eléctrica |
| usar | Cortinas automatizadas |
| usar | interruptor |
| Comunicación inalámbrica | frecuencia radioeléctrica |
| Aplicación de soporte | No |
| Certificación | certificado |
| Frecuencia | 433 megahercios |
| Canal | 1 |
| Paquete | Sí |
| Número de modelo | KT05-AB |
| Working voltage: | KEY001:DC 3V-12V KEY002:DC 3V-24V |
| Frequency: | 433-433.92MHz |
| Transmission power: | ≥ 10 dBm |
| Launch distance: | 100m-300m (open and unobstructed) |
| Transmission power consumption: | 5-6mA no power consumption when no signal is transmitted |
Encendido directo. Larga distancia, bajo consumo de energía. Voltaje amplio, compatible con DC 3V-24V. Tamaño pequeño.
QIA CHIP
DC3V-24V 433MHz
Transmitter module
200 meters
MINI SIZE
| NO. | Descripción |
|---|---|
| Fuente de alimentación | + - 15mm 28mm |

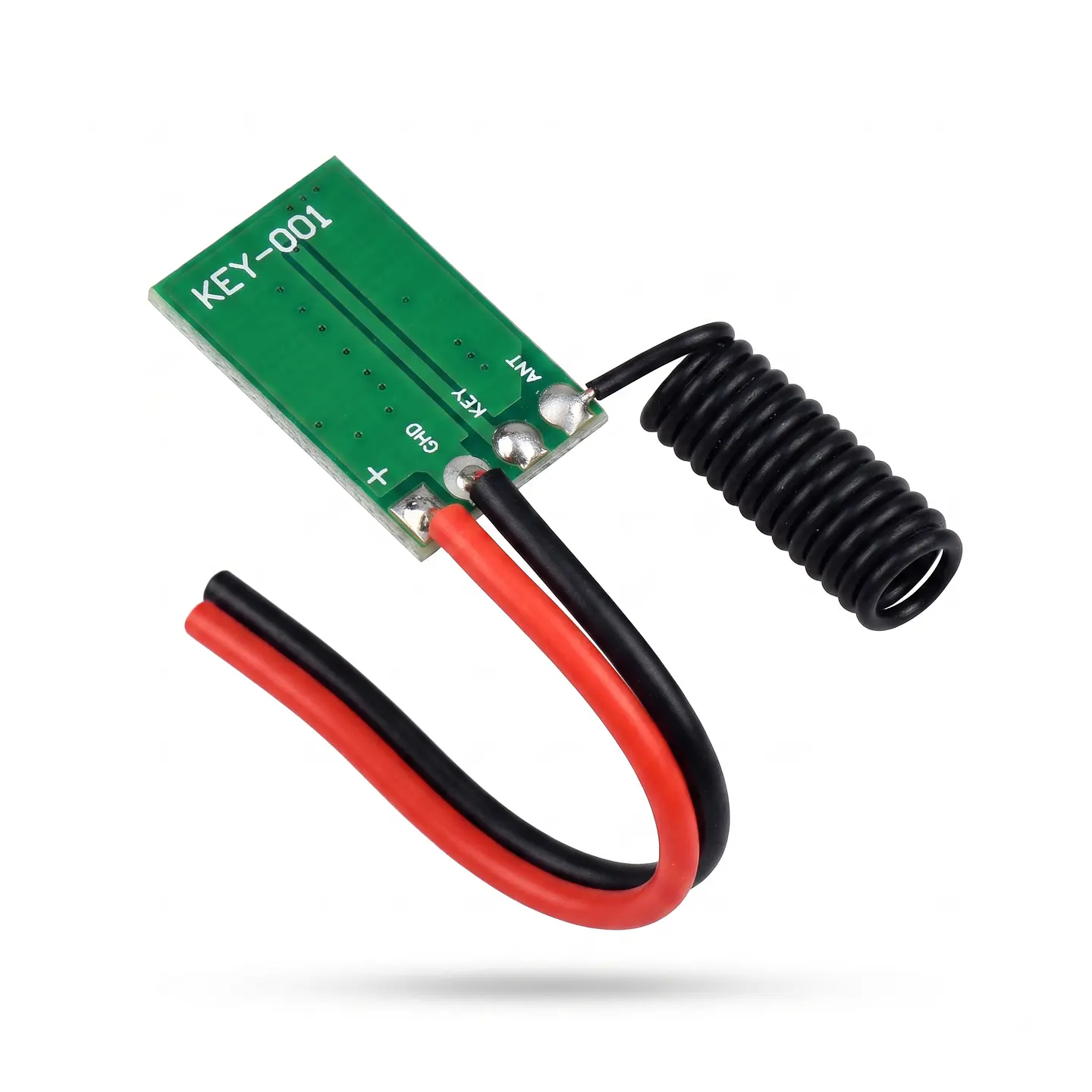

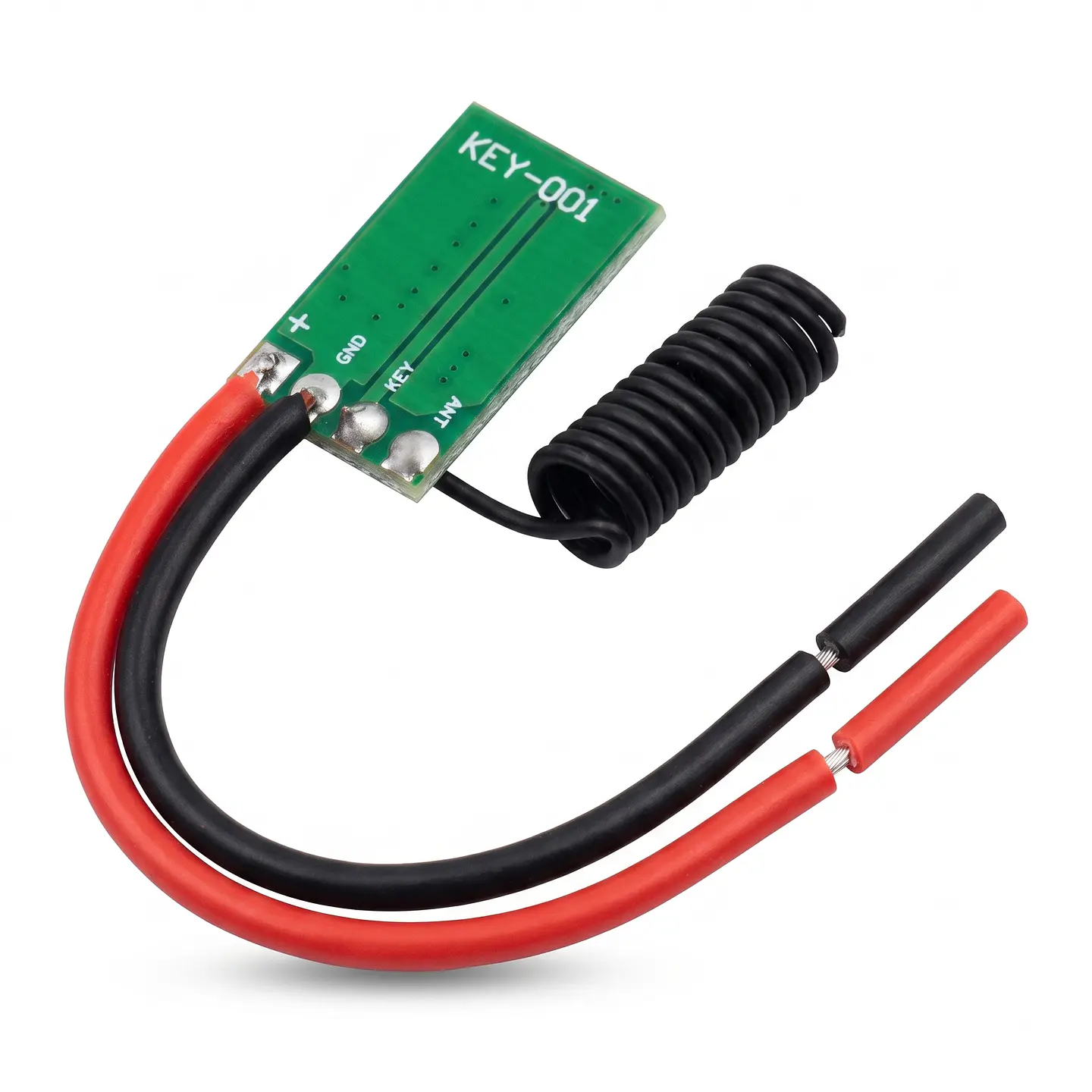

| Pin Name | Descripción | |
|---|---|---|
| 1 | GND | Entrada negativa de la fuente de alimentación |
| 2 | + | Entrada positiva de la fuente de alimentación (DC3V-24V) |
| 3 | KEY | Sin función. |
| 4 | ANT | Antenna |
Key001/Key002: Cuando el módulo está conectado a la fuente de alimentación, la luz indicadora del módulo permanece encendida y emite una señal de control remoto codificada 1527. Al desconectar la fuente de alimentación, la luz indicadora del módulo se apagará y la transmisión de la señal se detendrá.
