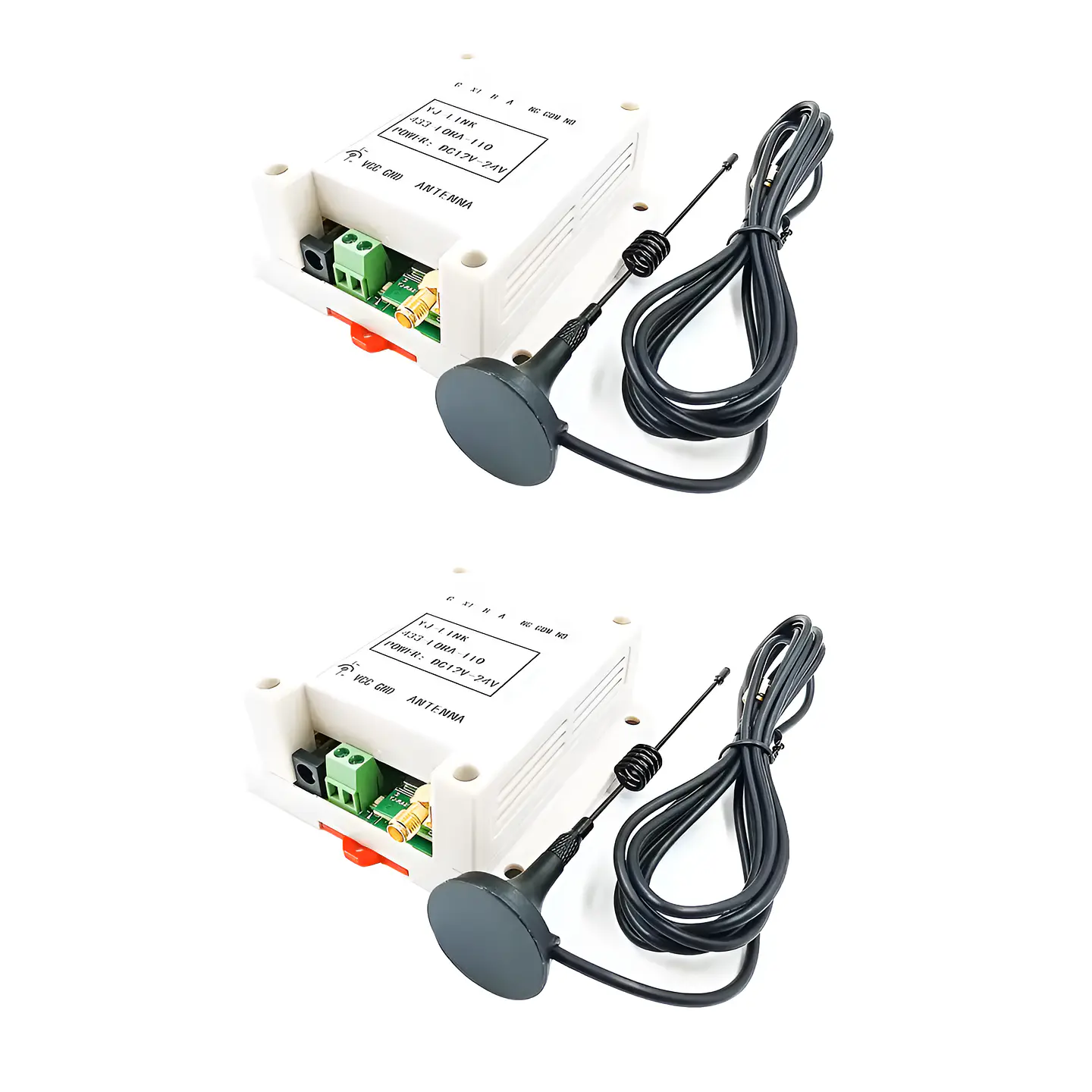

Controlador remoto de relé 433MHz para automatización
Descripción
El controlador remoto de relé de 1 canal opera a 433MHz, permitiendo la transmisión inalámbrica para el control de dispositivos eléctricos. Ideal para aplicaciones de automatización.Compartir este producto
Descripción
Descripción
Controlador remoto de relé 433MHz para automatización
Optimiza el control de tus dispositivos eléctricos con el controlador remoto de relé de 433MHz. Este módulo permite la transmisión inalámbrica, facilitando la automatización de diversas aplicaciones. Su diseño compacto y fácil instalación lo convierten en una solución ideal para quienes buscan modernizar su hogar o negocio.
Beneficios
- Control inalámbrico de dispositivos eléctricos hasta 2 km en línea de vista.
- Fácil configuración mediante software, permitiendo personalizar parámetros.
- Capacidad de contacto del relé de hasta AC250V/5A, ideal para diversos dispositivos.
- Diseño compacto que se adapta a diferentes entornos de instalación.
- Compatible con una amplia gama de frecuencias (420MHz a 450MHz).
- Ahorra tiempo y esfuerzo en la instalación gracias a su conectividad sencilla.
- Permite el control de múltiples dispositivos desde un único transmisor.
- Ideal para proyectos de automatización en el hogar y la industria.
Especificaciones principales
| Frecuencia de operación | 433MHz (rango 420MHz - 450MHz) |
| Distancia de transmisión | Hasta 2 km en línea de vista |
| Capacidad del relé | AC250V/5A, DC30V/5A |
| Voltaje de alimentación | DC 12V-24V |
| Consumo de energía | Menos de 2W |
| Dimensiones del módulo | 90x90x40 mm (con carcasa) |
| Peso neto del módulo | 160 g |
| Longitud de la antena | 2 m |
| Configuración | Software configurable a través de RS485 |
| Temperatura de operación | -20°C a 60°C |
Contenido del paquete (según la variante elegida)

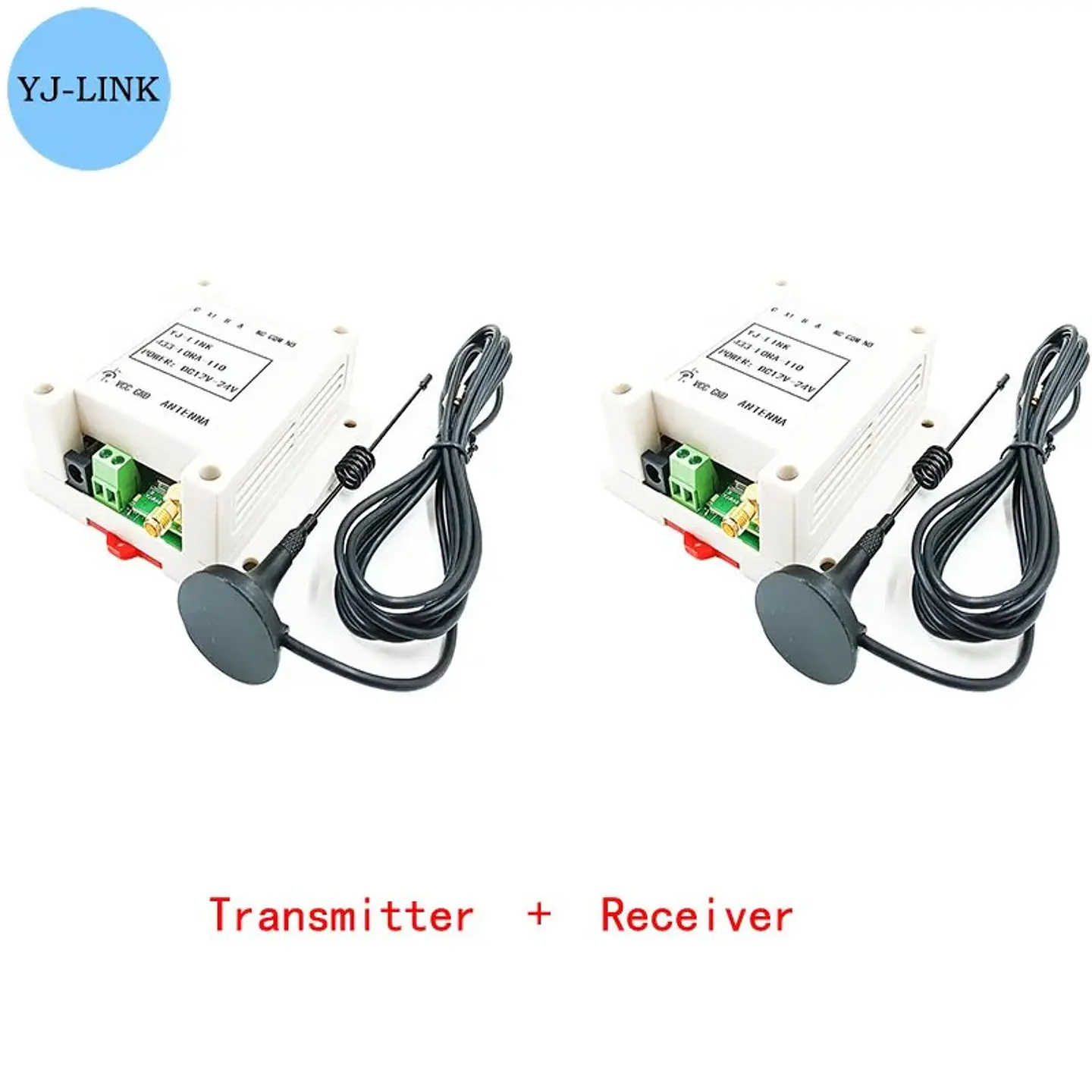

Kit
- 1 unidad correspondiente a esta variante: Kit

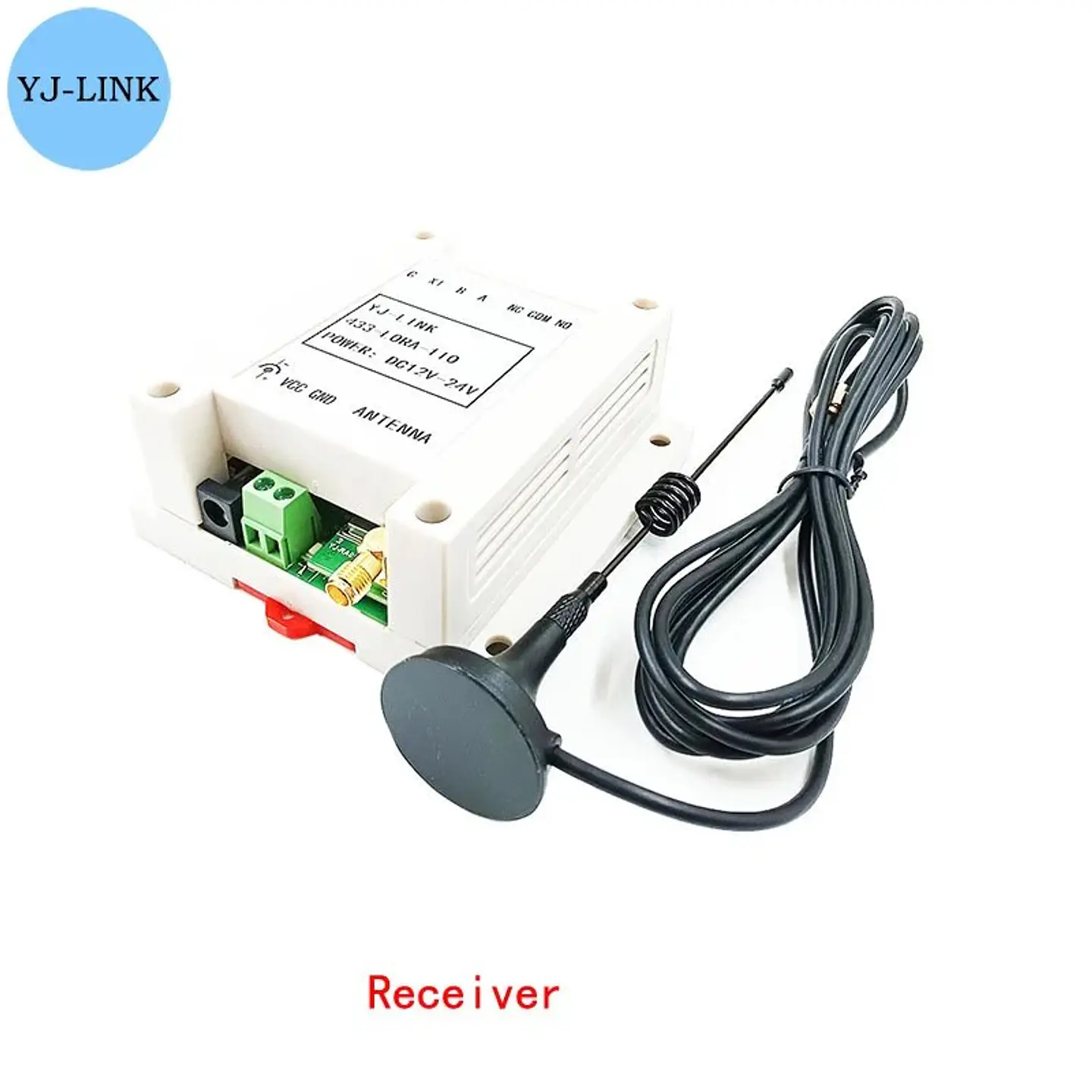

Receptor
- 1 unidad correspondiente a esta variante: Receptor

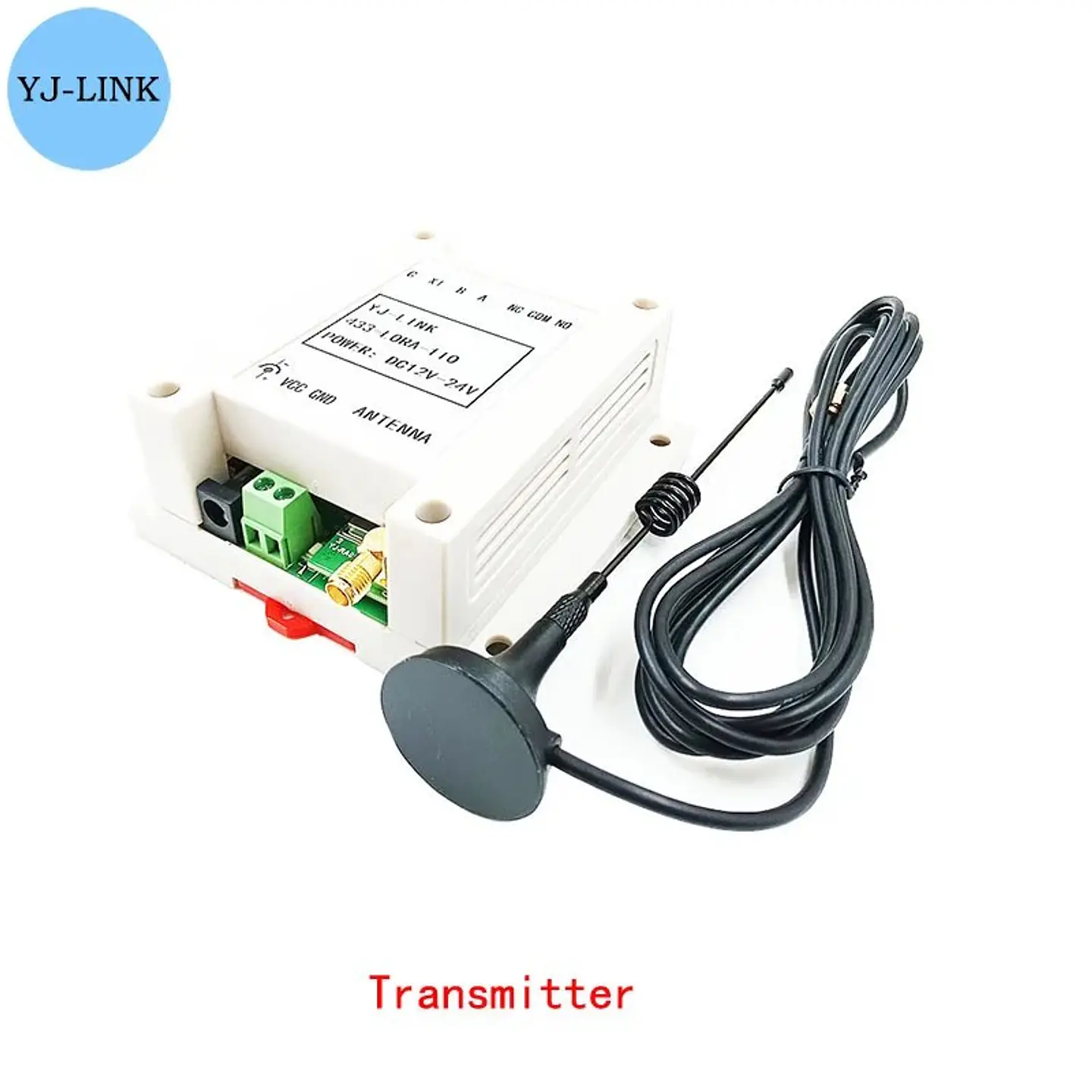

Transmitter
- 1 unidad correspondiente a esta variante: Transmitter
Preguntas frecuentes
¿Cómo se instala el controlador remoto?
La instalación se realiza conectando el controlador a la fuente de alimentación y configurándolo mediante el software correspondiente.
¿Qué tipo de dispositivos puedo controlar?
Puedes controlar cualquier dispositivo eléctrico que esté dentro de las especificaciones del relé.
¿Es necesario un adaptador de corriente?
No incluye adaptador de corriente, se debe usar uno que cumpla con las especificaciones de voltaje.
¿Cuál es la distancia máxima de transmisión?
La distancia máxima es de 2 km en condiciones ideales, en línea de vista.
¿Puedo usar múltiples transmisores con un solo receptor?
Sí, siempre que todos operen en la misma frecuencia y tengan el mismo ID de comunicación.
¿Qué software necesito para la configuración?
Se requiere un software de configuración que se conecta a través de un convertidor RS485.
¿Es resistente a condiciones climáticas adversas?
El módulo está diseñado para operar en un rango de temperatura de -20°C a 60°C.
¿Qué frecuencia debo usar para la comunicación?
El controlador opera en 433MHz, pero puede configurarse en un rango de 420MHz a 450MHz.
Más información técnica
Ficha técnica completa
| Nombre de la marca | NONE |
| Origen | CN(Origen) |
| Producto químico de alta preocupación | Ninguno |
Compatibilidad
- Dispositivos que operan en 433MHz
- Sistemas de automatización del hogar
- Software de configuración RS485
Descripción técnica detallada
1. Vista general del producto
1) El transmisor controla el relé del receptor a través de inalámbrico.
2) Gama de frecuencia compatible: 420MHZ~450MHZ (predeterminado: 433MHZ).
3) Distancia de transmisión a tierra abierta: 2km.
4) Capacidad máxima de contacto del relé: AC250V/5A, DC 30V/5A.
5) Longitud de la línea de extensión de antena: 2m.
4. Configurar los parámetros por el software configurable
4.1 Transmisor o receptor, conectado al ordenador a través del convertidor 485.
4.2 Software de configuración abierta.
4.3 ID de comunicación (predeterminado: 1). El transmisor y receptor tienen el mismo ID de comunicación, así que pueden comunicarse y controlar entre sí.
4.4 Frecuencia inalámbrica (predeterminado: 433MHZ). Gama de frecuencia compatible: 420MHZ~450MHZ. El transmisor y receptor necesitan utilizar la misma frecuencia.
5. Diagrama de cableado del módulo
El paquete incluye: controlador seleccionado con antena. Adaptador de corriente NO incluido.
Texto en la imagen
- YJ-LINK
- 433-L0RA-110
- POWER: DC 7V-24V
- ANTENNA
- YJ-LINK
- 433-LORA-110
- POWER: DC 12V-24V
- VCC GND ANTENNA
- YJ-LINK
- XJ-Y
- AMM
- Model: OMH-110
- ANTENNA
- Receiver
- YJ-LINK
- XJ-J 1 AMN
- MODEL: 0HM-110
- ANTENNA
- Transmitter
- YJ-LINK
- A33-ORAT-1.0
- POWER: DC 12V-12V
- ANTENNA
Parámetros técnicos principales
| Ítem | Parámetro |
|---|---|
| Tamaño del módulo | 90x90x40mm (con carcasa) |
| Entorno de trabajo | Temperatura: -20 ~ + 60 °C |
| Potencia de trabajo |
1. Voltaje de alimentación: DC12V-24V, fuente de alimentación de amplio rango, con protección de polaridad de alimentación 2. |
Consumo de energía
Menos de 2W
Peso neto del módulo
160g
Poder de transmisión máximo
+18dBm
Definición de la interfaz
| Nombre del terminal | Explicación |
|---|---|
| VCC | Entrada positiva de la fuente de alimentación externa |
| GND | Terminal negativo de la entrada de alimentación externa |
| X1 | Canal de entrada del interruptor |
| C | Común de entrada |
| NC | Relé normalmente cerrado |
| COM | Común del relé |
| NO | Relé normalmente abierto |
Texto de la imagen
YJ-LINK 433-JDR-110
Poder: DC12V-24V
VCC GND ANTENA
Conexiones
- Computadora
- Convertidor RS485
- Transmisor o receptor
Parámetros de configuración
| Parámetro | Descripción |
|---|---|
| ID de comunicación | 1 (1^243) |
| Frecuencia inalámbrica | 420MHZ |
| Vinculación controlada | No vinculación |
| Retraso de pulsación | 1 (1^255) s |
Vinculación controlada
| Nombre del terminal | Explicación |
|---|---|
| No vinculación | Como receptor, la salida no está controlada |
| Vinculación en tiempo real | Como receptor, el relé se activa cuando el interruptor de entrada del transmisor está cerrado, y el relé se restaura cuando el interruptor de entrada del transmisor se desconecta; |
| Vinculación de inversión | Como receptor, el relé se activa cuando el interruptor de entrada del transmisor está cerrado, y el relé se restaura cuando el interruptor de entrada del transmisor se cierra nuevamente; |
| Retraso de pulsación | Como receptor, cuando el interruptor de entrada del transmisor está cerrado, el relé se activará, retrasará un período de tiempo y el relé se recuperará automáticamente; |

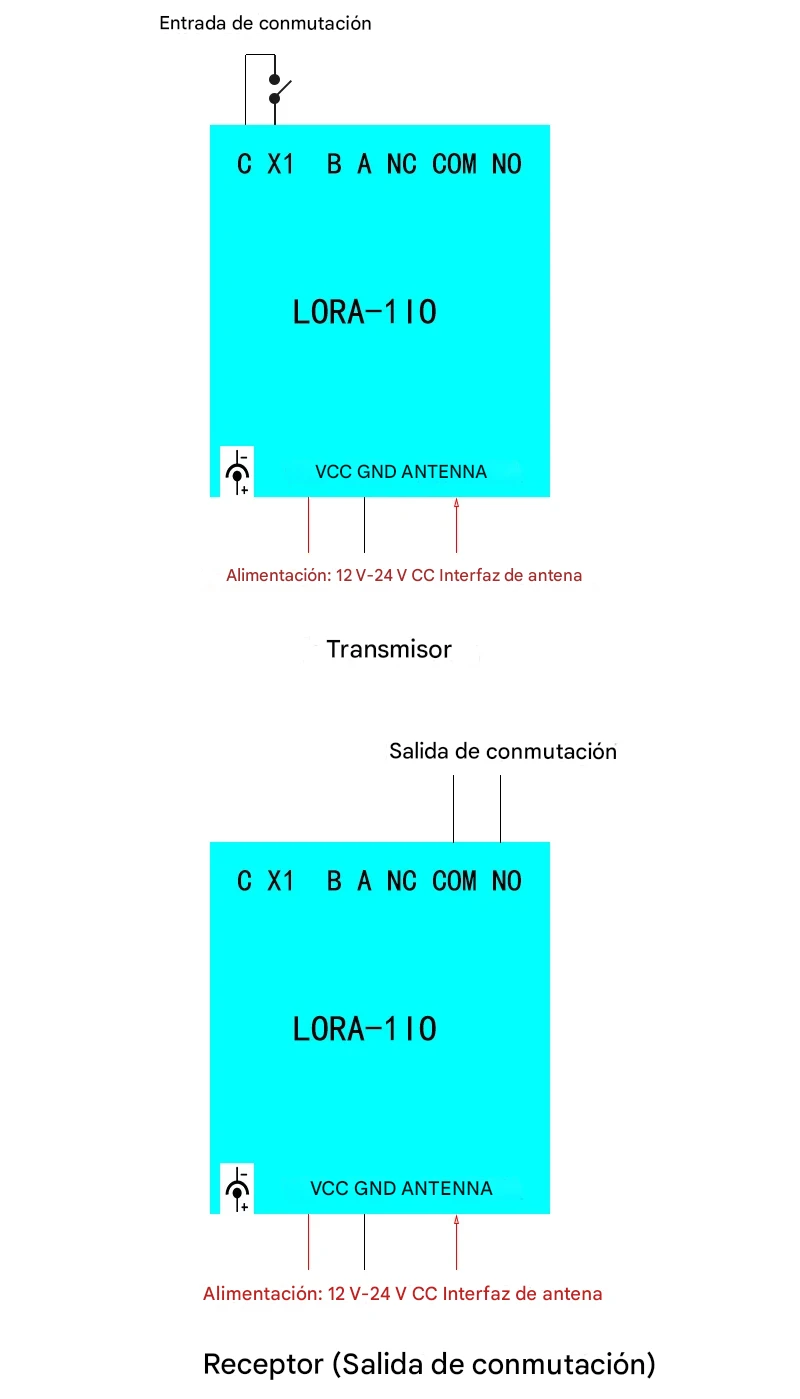

Interfaz de antena
Transmisor
- Salida de conmutación C
- X1
- B
- A
- NC
- COM
- NO
- LORA-110
- VCC
- GND
- ANTENA
Receptor (Salida de conmutación)
- X1
- B
- A
- NC
- COM
- NO
- LORA-110
- VCC
- GND
- ANTENA
Receptor (Salida de control)
- Poder C
- X1
- B
- A
- NC
- COM
- NO
- LORA-110
- VCC
- GND
- ANTENA
