Ficha técnica completa

Funciones y modos

• Control remoto de dispositivos eléctricos
• Operación manual
• Configuración de código para seguridad
• Indicador de encendido
• Protección contra sobrecarga

Compatibilidad

• Bombas de agua
• Motores eléctricos
• Lámparas de bajo consumo
• Sistemas de riego
• Iluminación exterior

Descripción técnica detallada

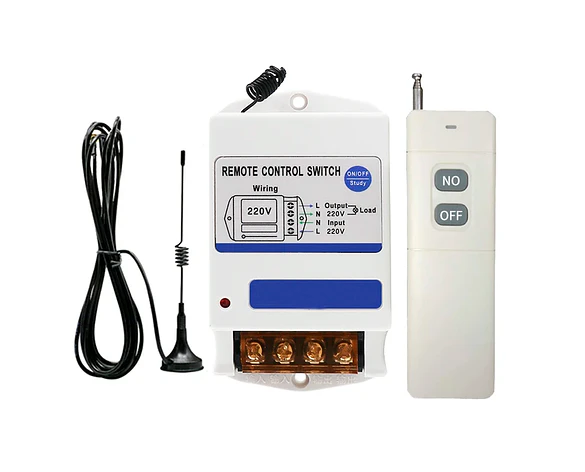

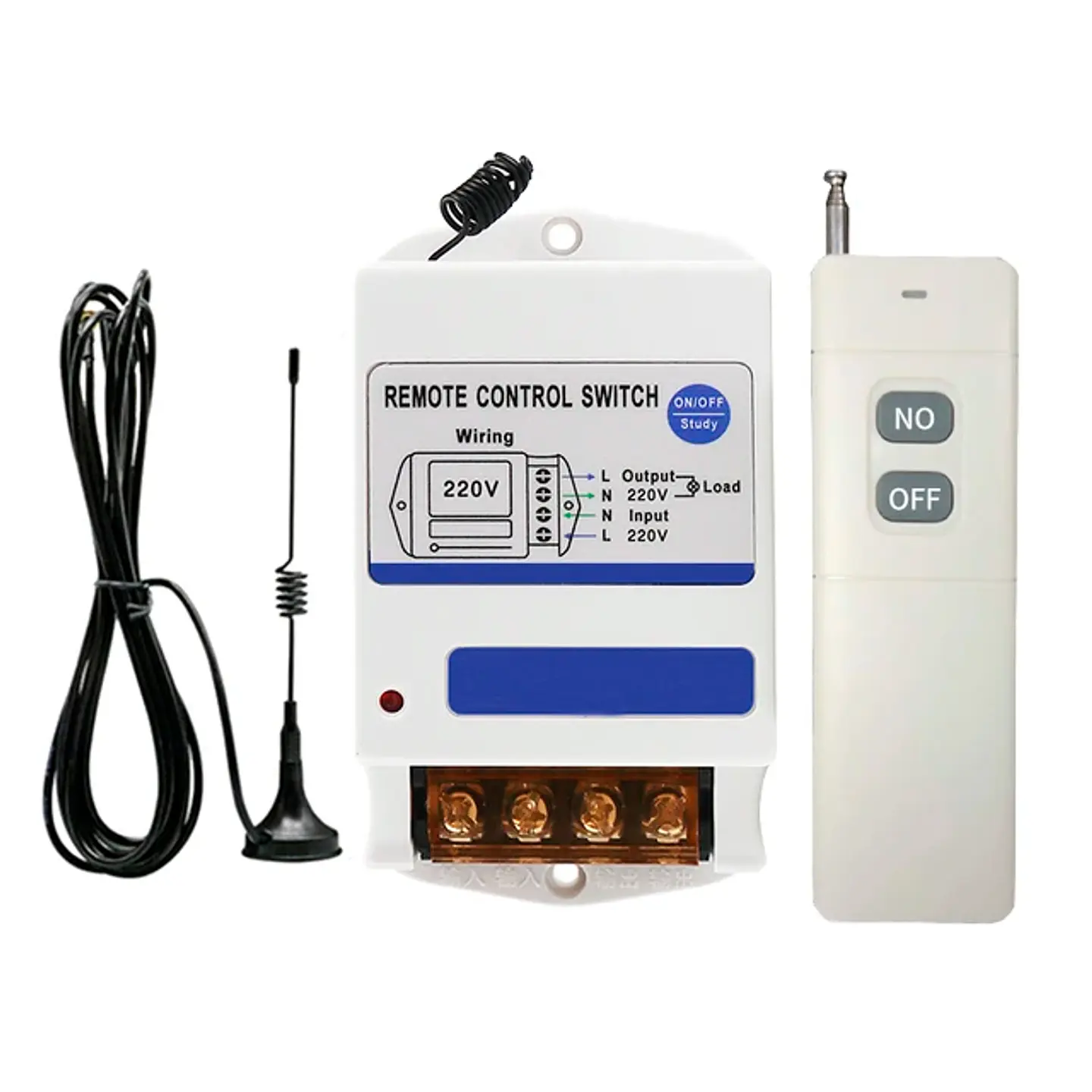

Descripción del Producto

1. 220V Con alimentación

• Lámpara incandescente ≤ 5000W
• Bomba de agua/motor/lámpara de bajo consumo ≤ 1500W
• Frecuencia: 315 MHz

Paquete incluido

• 1 KM (1 × control remoto + receptor)
• 3 KM (1 × control remoto + receptor)
• 5 KM (1 × control remoto + receptor + línea de mejora de señal)

Notas Importantes

• Para evitar cortocircuitos entre fases, se debe aislar el bus de cobre de los cables entrantes y salientes.
• Está estrictamente prohibido el funcionamiento con las manos mojadas, de lo contrario podría producirse una descarga eléctrica.
• El interruptor debe ser resistente al agua y a la humedad para evitar quemaduras por cortocircuito.
• Se deben agregar más de 3000 W con "contactor de CA" para controlar.

Especificaciones Técnicas

• Potencia: 0-1.5KW 220V
• Interruptor de control remoto

Conexiones

Información del Fabricante

Wenzhou Taiye Electric Co., Ltd.

Características del Producto

• Base de antena dorada
• Cabeza receptora superheterodina
• Placa de circuito de doble cara
• Activar/desactivar el código
• Transformador aislante
• Relé de marca de 30A
• Indicador de potencia
• Terminal de 30A

Amplia gama de usos:

• Motores
• Gabinetes de distribución de energía
• Irrigación de invernaderos
• Aeración de estanques
• Control de iluminación

SWITCH DE CONTROL REMOTO

Conexión 380V L Salida 380V N Entrada 380V

Wenzhou Taiye Electric Co., Ltd

SWITCH REMOTO INTELIGENTE

DISTANCIA DE CONTROL REMOTO

• 1000M
• 3000M
• 5000M

ELEMENTOS BÁSICOS

• FRECUENCIA DE RADIO
• 360° SIN ÁNGULOS MUERTOS
• ESTABILIDAD DE SEÑAL
• PUEDE PENETRAR LA PARED
• RESPONSIVO
• AUTOPARADANTE

SE PUEDE CONTROLAR REMOTAMENTE

• Control a larga distancia, sin control 360°
• Sin ángulos muertos, mayor distancia
• Control remoto
• Operación manual

MATERIAL RETARDANTE DE LLAMA PC SEGURO

Utiliza materiales retardantes de llama, alta temperatura no quema, previene incendios.

Conexión 220V L Salida 220V N N Entrada 220V L

SEÑAL FUERTE QUE PUEDE PENETRAR PAREDES

Los botones son sensibles, no es necesario correr, el switch de control remoto no afecta el switch original.

PARÁMETRO DEL PRODUCTO

• Nombre del producto: Control remoto
• Tensión nominal: 220V/50Hz, 380V/50Hz
• Relé interno: 30A (220V) / 10A (380V)
• Distancia de control remoto: 1000 metros

Conexión

• L Salida 220V
• N Entrada 220V
• Carga

Dimensiones:

• 103mm x 55mm
• 80mm x 38mm (86mm extensible)

Nombre del producto:

Tensión nominal:

220V/50Hz, 380V/50Hz

Relé interno:

30A (220V) / 10A (380V)

Distancia de control remoto:

3000 metros

Conexión

• Salida Carga
• Entrada 220V

• 103mm
• 135mm
• 138mm (Extensible)
• 55mm
• 42mm

5000 metros

ANTENA DE ALTA GANANCIA

OPERACIÓN POR CÓDIGO

El switch de control remoto se puede operar manualmente:

1. Presione y mantenga presionado el botón de encendido.
2. Suelte la tecla en este momento. Presione el control remoto para encender o apagar; la coincidencia de código es exitosa.

INSTRUCCIONES DE USO

1. INSERTE EL ENCHUFE DE LA BOMBA EN EL SWITCH DE CONTROL REMOTO.

Inserte el enchufe del control remoto en el puerto de carga del automóvil de batería.

• Autos eléctricos
• Baterías 24-72V
• Iluminación en el hogar
• Irrigación fácil, disfruta de la belleza
• Aeración de estanques de peces

Nota: Este interruptor de control remoto se utiliza solo como un interruptor y no puede convertir el voltaje de salida. El punto nominal de la bomba debe coincidir con el vehículo eléctrico.

DIAGRAMA DE CABLEADO DEL PRODUCTO

El método de cableado del producto es claro a simple vista.

MÉTODO DE CONEXIÓN DIRECTA - MONOFÁSICO

Carga resistiva ≤ 000W, carga inductiva ≤ 000W, se puede conectar directamente.

• El terminal de entrada del cable vivo del interruptor de control remoto se conecta al cable vivo de la fuente de alimentación.
• El terminal de entrada del cable neutro se conecta al neutro de la fuente de alimentación.
• El terminal de salida del cable vivo se conecta al cable vivo de la carga.
• El terminal de salida del cable neutro se conecta al cable neutro de la carga.

Cableado

• 220V
• N
• L

• L (rojo)
• N (azul)

SUMINISTRO DE ENERGÍA MONOFÁSICO

AC220V

EQUIPO DE CARGA

• Carga resistiva ≤ 5000W
• Carga inductiva ≤ 2000W

MÉTODO DE CABLEADO DEL CONTACTOR AC MONOFÁSICO

El terminal de entrada del cable vivo del interruptor de control remoto se conecta al cable vivo de la fuente de alimentación, y el terminal de entrada del cable neutro se conecta al neutro de la fuente de alimentación. El terminal de salida del cable vivo se conecta a AC A2, y el terminal de salida del cable neutro se conecta a AC A1.

220V Suministro de energía monofásico AC220V

CARGAS INDUCTIVAS COMO MOTORES Y BOMBAS DE AGUA (NOTA: CARGA INDUCTIVA > 2000W, ASEGÚRESE DE CONECTAR UN CONTACTOR AC)

(Nota: La bomba de agua y el contactor AC son productos de demostración y deben comprarse por separado)

• Encender/apagar el código
• Relé de marca 30A

PRODUCTOS EN IMÁGENES REALES

Cableado

• L Salida: 220V
• N Entrada: 220V
• L: 220V

ESTADO DEL INTERRUPTOR

• ON
• OFF
