Descripción técnica detallada

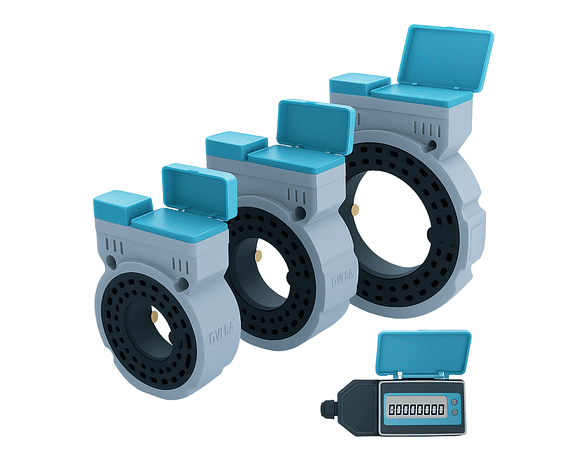

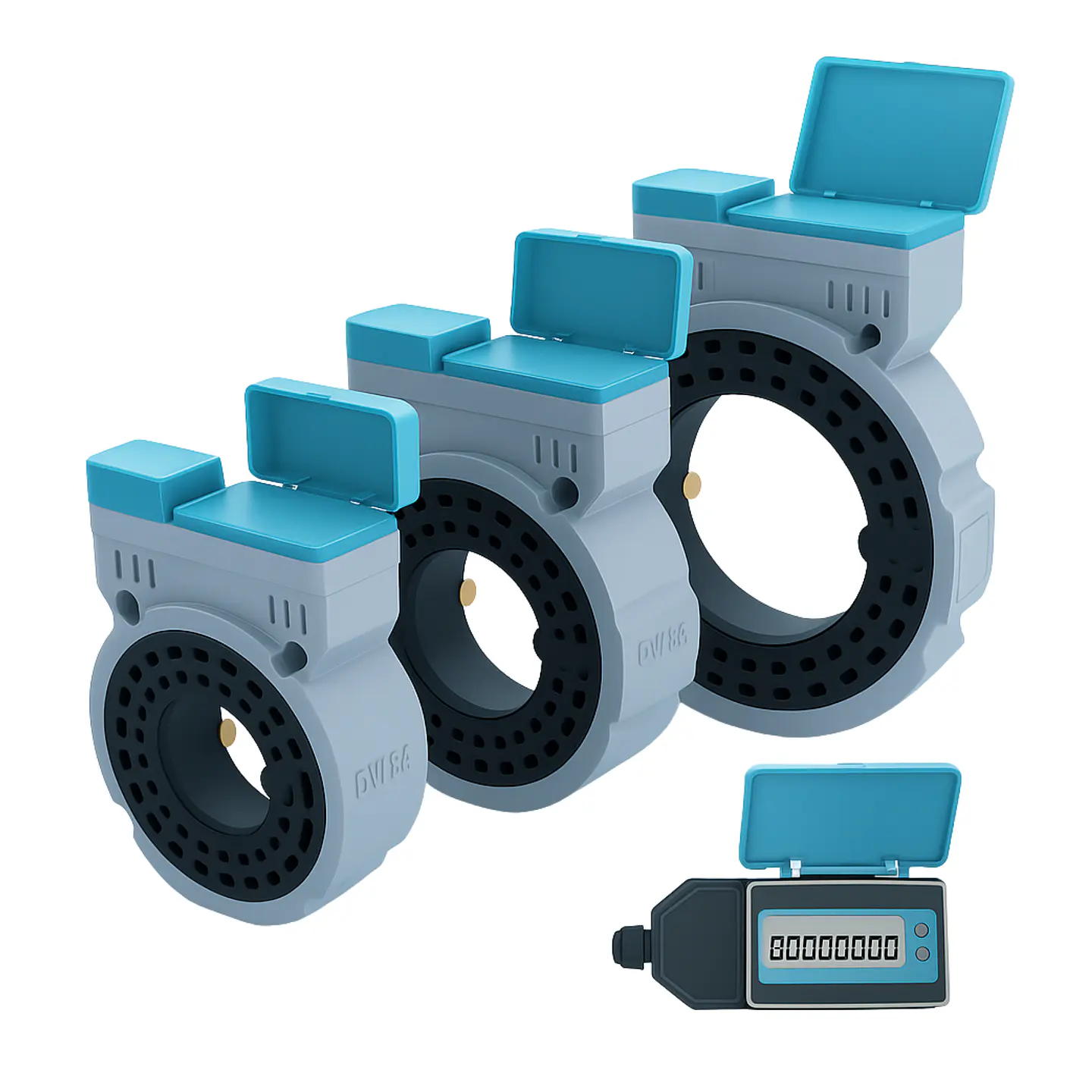

Medidor de Flujo Ultrasónico Digital RS485 Tipo Tarjeta

Medidor de Agua para Tuberías, Sensor de Flujo de Agua para Riego Industrial y Agrícola DN50-150.

Características del Producto

• Compatibilidad con Tubos de Gran Diámetro: Compatible con tubos DN50-150, lo que garantiza una aplicación versátil para diversas necesidades de medición de flujo.
• Soporte para Múltiples Materiales de Tuberías: Compatible con acero, acero inoxidable, aluminio y PVC, que se adapta a diversos materiales de tuberías.
• Opciones de interfaz avanzadas: Cuenta con interfaces RS485 e infrarrojas, con M-BUS y NB-IoT opcionales para una conectividad mejorada.
• Opciones de fuente de alimentación extendidas: Ofrece flexibilidad en la fuente de alimentación tanto con batería de litio de 3.6V como con DC8-24V para diversos escenarios de instalación.
• Medición de alta precisión: Ofrece una precisión del ±1%, lo que garantiza datos de flujo fiables y precisos para la gestión de agua y aguas residuales.

Especificaciones Técnicas

• Estándar ejecutivo: ISO4064-2014, GBT778-2018
• Líquido medido: Agua, aguas residuales, agua de mar (Medir otros líquidos requiere personalización)
• Temperatura del fluido: 0.1-30℃
• Entorno de trabajo:
  • Temperatura: -30-45℃
  • Humedad: 100% (HR)
• Presión de trabajo: 1.6MPa
• Caída de presión: Sin pérdida de presión
• Nivel de sensibilidad del campo de flujo ascendente: U5
• Nivel de sensibilidad del campo de flujo posterior: D3
• Nivel de seguridad climática y mecánica: Nivel C
• Nivel de compatibilidad electromagnética: Nivel E2
• Interfaz de comunicación: RS485/USART/Interfaz infrarroja, M-BUS opcional, transmisión inalámbrica NB-IOT
• Señal de salida: OCT opcional
• Fuente de alimentación: Batería de litio incorporada/Fuente de alimentación externa CC 8-24V
• Nivel de protección: IP68

Pantalla y Almacenamiento de Datos

• Pantalla local: Dos líneas que muestran el flujo acumulado de 9 bits, el flujo instantáneo de 6 bits, diversas indicaciones de estado y unidades.
• Almacenamiento de datos: Se requiere energía de batería de litio para almacenar los parámetros. Puede registrar automáticamente el flujo acumulado de 31 meses y el flujo diario del 32º mes.

Período de Medición y Consumo de Energía

• Período de medición del flujo:
  • Estado de aplicación: una vez por segundo
  • Estado de verificación: 4 veces por segundo
• Consumo de energía: Estado estándar: <30uA, La duración máxima de una batería puede ser de más de 15 años.

Medidor de Flujo Ultrasónico Digital

Material: Tubo de medición: nailon + GF; Sensor: PEEK; Carcasa: ABS

Medidor de Flujo Ultrasónico Digital Tipo Tarjeta RS485 para Tuberías, Medidor de Agua para Riego Industrial y Agrícola, Sensor de Flujo de Agua DN50-150.

Características

• Amplia compatibilidad de tamaño de tubería: Admite tuberías DN50-150, lo que garantiza una aplicación versátil para diversas necesidades de medición de flujo.
• Soporte para múltiples materiales de tubería: Compatible con acero, acero inoxidable, aluminio y PVC, adaptándose a diversos materiales de tuberías.
• Opciones avanzadas de interfaz: Cuenta con interfaces RS485 e infrarrojas, con M-BUS y NB-IoT opcionales para una conectividad mejorada.
• Opciones de alimentación extendidas: Ofrece flexibilidad de alimentación tanto con batería de litio de 3.6V como con corriente continua de 8-24V para diversos escenarios de instalación.
• Medición de alta precisión: Ofrece una precisión de ±1%, lo que garantiza datos de flujo fiables y precisos para la gestión de agua y aguas residuales.

• Fluido medido: Agua, aguas residuales, agua de mar (La medición de otros líquidos requiere personalización)

Visualización y Almacenamiento

• Visualización local: Dos líneas muestran el flujo acumulado de 9 bits, el flujo instantáneo de 6 bits, varios avisos de estado y unidades.
• Almacenamiento de datos: Se requiere alimentación de batería de litio para almacenar parámetros. Puede registrar automáticamente el flujo acumulado de 31 meses y el flujo diario del 32.º mes.

Consumo de Energía

• Período de medición de flujo:
  • Estado de la aplicación: una vez/segundo
  • Estado de verificación: 4 veces/segundo
• Consumo de energía: Estado estándar: <30uA. La duración máxima de la batería puede superar los 15 años.

Fexda

• Comunicación RS485
• Super impermeable IP68
• Alta precisión
• Pantalla LCD
• Calidad premium
• Medidor de flujo de agua ultrasónico
• Opciones DN50/DN65/DN80/DN100/DN125/DN150

Características Técnicas

• 01 CLASIFICACIÓN IP68: Como el cuerpo principal, el compuesto de nylon puede trabajar a una profundidad de 2m bajo el agua.
• 02 PANTALLA DE CRISTAL LÍQUIDO: Pantalla LCD grande, flujo instantáneo, flujo acumulativo, tasa de flujo y otros parámetros.

Medidor de Agua Ultrasónico

• Impermeable
• Caja de cableado
• Módulo NB-lot

Características Funcionales

• Interfaz de comunicación por infrarrojos
• Botón táctil
• Visualización de flujo acumulativo de 9 bits
• Visualización de flujo instantáneo de 6 bits
• Se pueden configurar múltiples tipos de unidades de flujo
• Múltiples indicaciones de estado
• Consumo de energía ultra bajo, más de 15 años
• Alta fiabilidad y amplio rango de relación
• Nivel de protección IP68
• Conexión RS485, DC8-24V
• Conexión al gabinete de control de pozo con bomba
• Red inalámbrica del módulo NB-lot
• Estructura de sonda independiente, estable y fiable
• Medición ultrasónica, sin componentes desgastados
• Grosor de 2 pulgadas (aproximadamente 50mm) ahorra espacio de instalación

Medidor de Agua Ultrasónico con Clip

• Sandwich-type Ultrasonic Water Meter
• Compteu d'eau à ultrason

Descripción del Producto

Medidor de Agua Ultrasonico

• Amplio rango de relación
• Grado de protección: IP68
• Bajo consumo de energía
• Conexión RS485 para el armario de control
• Módulo NB IOT para redes inalámbricas
• Sin piezas de desgaste
• Estructura de sonda independiente
• 2 pulgadas de grosor (aproximadamente 50mm)
• Ahorra espacio de instalación

Materiales de Calidad

• 01 Clasificación IP68: El material compuesto de nylon como cuerpo principal puede trabajar a una profundidad de 2m bajo el agua.
• 02 Pantalla de Cristal Líquido: Pantalla LCD de gran tamaño, caudal instantáneo, caudal acumulativo, caudal y otros parámetros.

• Visualización de caudal acumulativo de 9 bits
• Visualización de caudal instantáneo de 6 bits
• Se pueden configurar múltiples tipos de unidades de caudal

Seguridad y Marca

• Precisión
• Inteligente
• Servicio
• Calidad
• Orientación

• Bajo consumo de energía ultra bajo, más de 15 años.
• Alta fiabilidad y amplio rango de relación.
• Nivel de protección P68.
• Conexión RS485 al gabinete de control del pozo.
• Módulo de red inalámbrica NB lot.
• Estructura de sonda independiente, estable y fiable.
• Medición ultrasónica, sin piezas desgastables.

Parámetros del Producto

Espesor: 2 pulgadas (aproximadamente 50 mm)

Rango de Flujo

Especificaciones del Producto

• Proyecto: Parámetro
• Norma de Ejecución: ISO 4064-2014, GBT 778-2018
• Temperatura del fluido: 0.1-30 °C
• Ambiente de trabajo: Temperatura: -30 a 45 °C; Humedad 100% (RH)
• Bajo presión: 1.6 MPa
• Pérdida de presión: No hay pérdida de presión
• Interfaz de comunicación: RS485/USART/infrarrojo, opcional M-BUS; transmisión inalámbrica Nb-IoT
• Señal de salida: Opcional OCT
• Fuente de alimentación: Batería de litio incorporada (3.6V, 4Ah)/fuente de alimentación DC externa de 8-24V
• Medición del fluido: Agua, aguas residuales, agua de mar (otros líquidos a personalizar) y llenado de tuberías
• Clasificación de seguridad climática y mecánica: nivel
• Clase de compatibilidad electromagnética: nivel E2
• Según local: La pantalla de dos líneas incluye un acumulador de 9 bits, un flujo instantáneo de 6 bits y una variedad de indicaciones de estado y unidades
• Datos almacenados: Se utilizan parámetros de almacenamiento ferroeléctrico para registrar automáticamente el flujo acumulado de los primeros 31 días de los primeros 32 meses
• Ciclo actual: Estado de medición: 1 vez/segundo (ajustable); Estado de verificación: 4 veces/segundo
• Consumo de energía: Condición estándar < 30uA, una batería puede funcionar continuamente durante más de 15 años
• Material: Cuerpo del tubo de medición: nylon + fibra de vidrio; Sensores: PEEK; Carcasa: ABS resistente a UV

Medidor de Agua Ultrasonico de Tarjeta

Instalación Rápida e Instrucciones

Bienvenido a utilizar nuestro medidor de agua ultrasonico de tarjeta.

El medidor de agua ultrasónico tipo tarjeta es un producto de bajo costo, alta precisión de medición, bajo consumo de energía, y un funcionamiento estable y confiable. Ha sido desarrollado de acuerdo a las normas ISO4064-1:2014, GB/T 778-2018 y otros estándares utilizando tecnología de medición por diferencia de tiempo ultrasónica.

Descripción de Partes

El medidor de agua ultrasónico tipo tarjeta está equipado de serie con una caja de transmisión por cable, la cual puede ser personalizada como medidor de agua de transmisión inalámbrica.

Descripción del Contenido del LCD

• Alarma/Error
• Detector de fugas
• Comunicación inalámbrica
• En comunicación
• Fallo permanente
• Válvula abierta
• Advertencia de batería baja

Conexión de Bucle de Corriente 4-20mA

Salida de Pulso Out1/Out2

El texto que aparece en la imagen es el siguiente:

• Caja de conexión impermeable
• Modo de comunicación:
  • RS485+DC24V
  • RS485
  • NB-IoT
• Transductor independiente
• Cubierta de protección
• LCD y teclado
• Calibre a
• Etiqueta

• Bajo consumo de energía, más de 15 años
• RS485, DC8-24V
• Conexión al armario de control de pozo con bomba
• Módulo NB-IoT de red inalámbrica
• Estructura de sonda independiente, estable y confiable
• Medición ultrasónica sin componentes de desgaste
• Espesor de 2 pulgadas (aproximadamente 50 mm) ahorra espacio de instalación

Tabla de Dimensiones

4.1 Parámetro de Flujo

2. Instrucciones de Instalación

2.1 Elección de la posición de instalación

Al instalar el medidor de agua, la línea de tubería recta aguas arriba debe ser ≥5D, la línea de tubería recta aguas abajo debe ser ≥3D, 2D desde la bomba (D es el diámetro de la tubería), y asegurar que el agua debe llenar completamente las tuberías.

Dirección de Flujo

El flujo es vertical u oblicuamente hacia abajo. La tubería recta aguas arriba debe ser ≤3D.

Nota: La dirección de la flecha es la dirección del flujo.

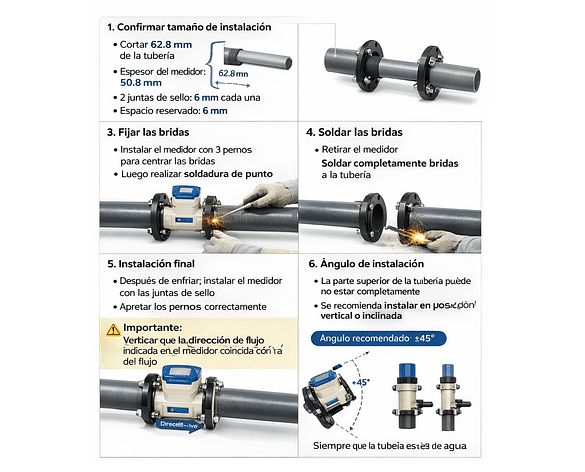

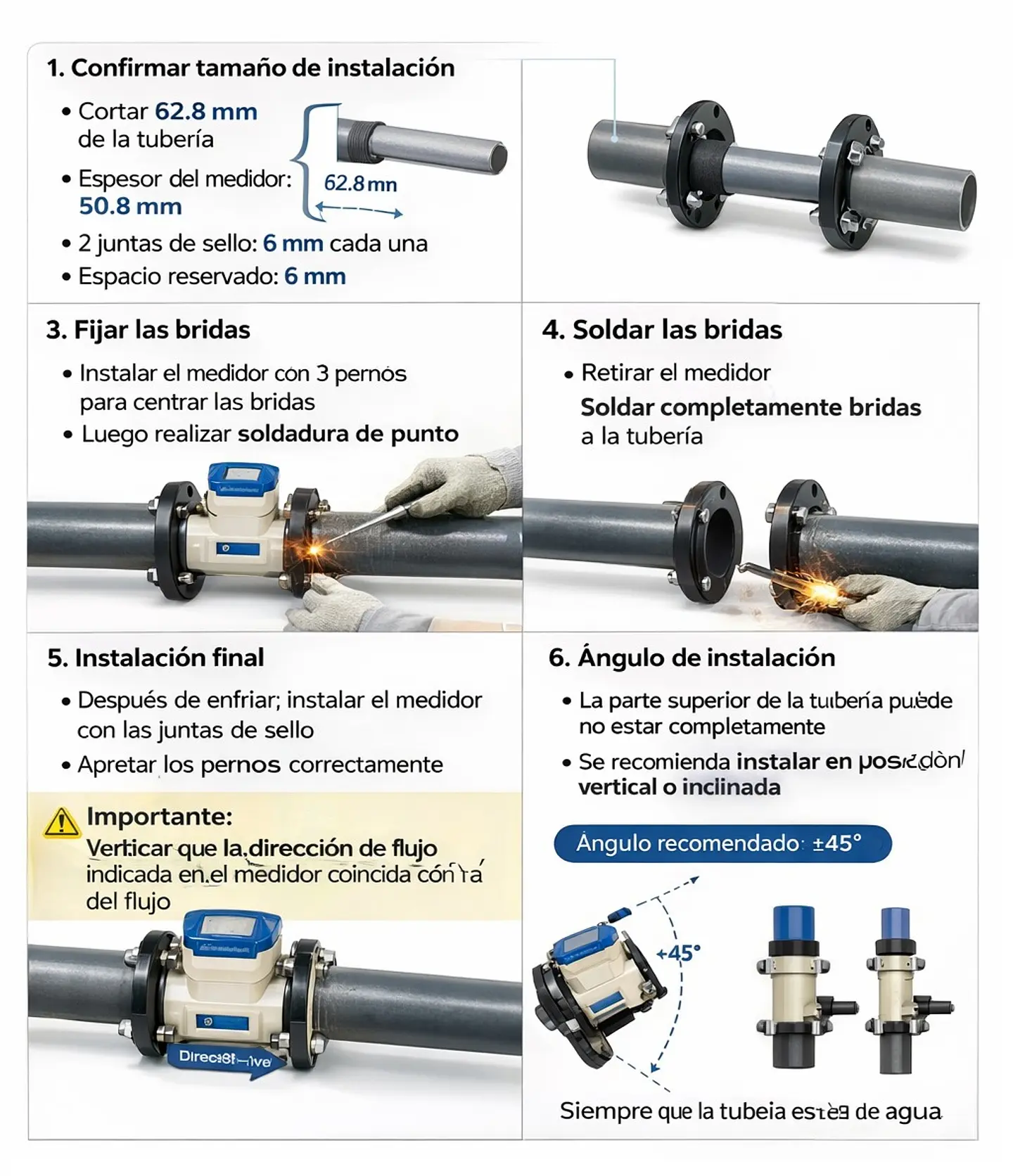

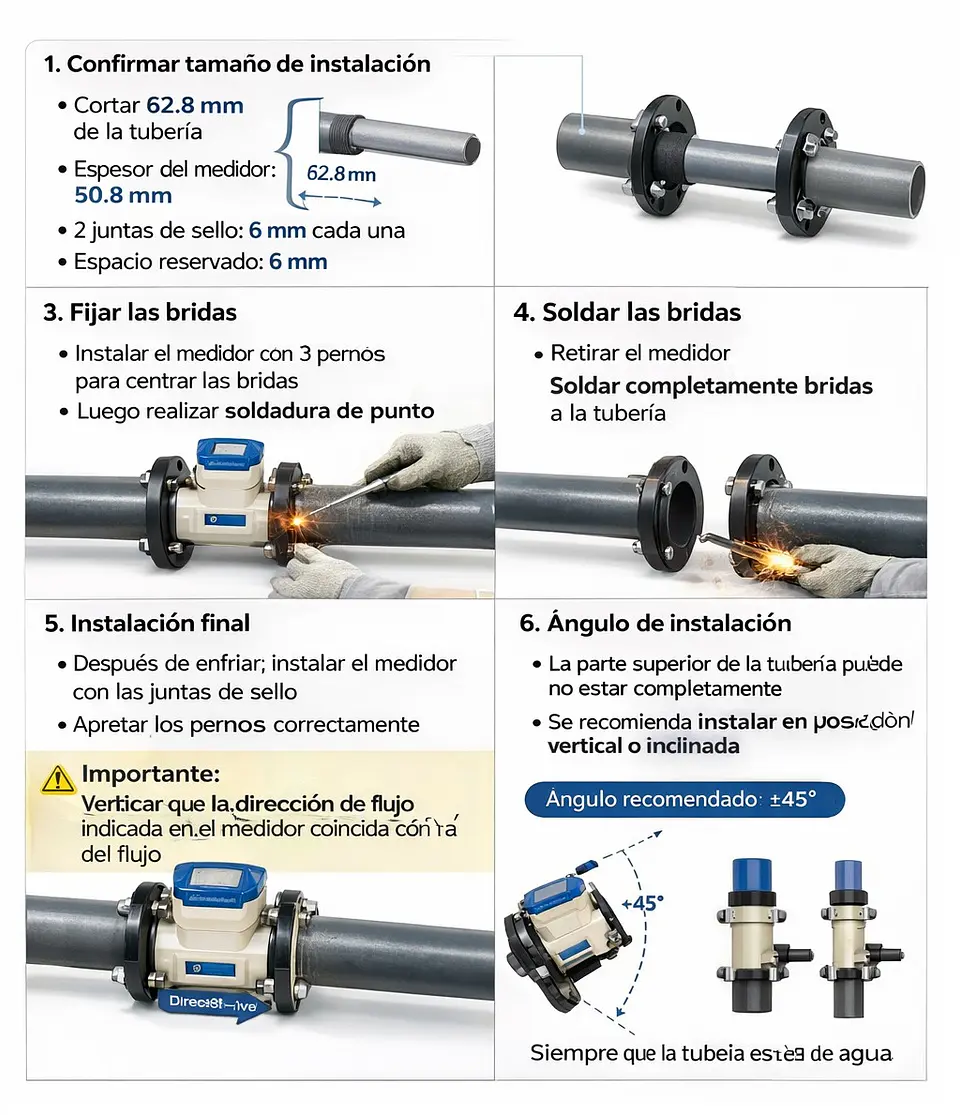

Método de Instalación

1. Confirmar tamaño de instalación
   • Cortar 62.8mm de la tubería
   • Grosor del medidor de agua 50.8mm
   • 2 piezas de junta de sellado con grosor de 6mm
   • Espacio reservado es de 6mm
2. Instalar brida compañera
3. Fijar brida
   • Instalar el medidor de agua con 3 tornillos para fijar la brida de manera uniforme, luego realizar soldadura puntual.
4. Soldar brida
   • Sacar el medidor de agua y soldar la brida.
5. Después de enfriar, instalar con junta de sellado y apretar tornillos.
   • Asegurarse de que la dirección indicada en el medidor de agua sea la misma que la dirección del flujo real.
6. Ángulo de instalación
   • La parte superior de la tubería no debe estar completamente llena de agua, se sugiere instalar el medidor de agua en dirección vertical de la tubería dentro de un ángulo de ±45 grados, por favor consulte la imagen adjunta.

M-0: Medidas de visualización y estado de funcionamiento, abreviatura DISP

• M00 Mostrar flujo instantáneo y acumulativo neto (medidor de agua)
• M01 Mostrar flujo de calor y calor acumulativo (medidor de calor)
• M02 Mostrar presión y temperatura (medidor de agua multifuncional)
• M03 Mostrar temperatura del agua de suministro T1 y temperatura del agua de retorno T2 (medidor de calor)
• M04 Mostrar voltaje de la batería y la fuerza total de la señal y calidad
• M05 Mostrar tiempo total de propagación (microsegundos) y diferencia de tiempo de propagación (nanosegundos)
• M06 Mostrar la fecha, hora y semana
• M07 Ventana de verificación automática
• M08 Ventana de verificación manual
• M09 Mostrar número de versión de software y número de serie del instrumento
• M0A Mostrar pantalla completa

M-2: Configuración de comunicación, abreviatura COM

• M21 Configurar fecha, hora y semana
• M23 Configurar el protocolo de comunicación RS485
• M24 Configurar las direcciones de comunicación RS485
• M25 Verificación de la tasa de baudios para comunicaciones RS485/MBUS
• M26 Mostrar datos de comunicación de depuración

M-3: Configuración y corrección de flujo, abreviatura CORR

• M32 Mostrar los valores actuales de excisión de cero y bajo flujo
• M33 Configurar el coeficiente del instrumento
• M34 Configurar el valor de excisión de bajo flujo
• M35 Cero del acumulador (modificar acumulante)
• M36 Mostrar flujo instantáneo y cero estático
• M37 Modificar manualmente la temperatura del agua de suministro T1
• M38 Corregir manualmente la temperatura del agua de retorno T2

Aplicación Típica

Medición de riego agrícola

En el campo del riego de tierras agrícolas, se puede realizar la gestión remota y eficiente del agua agrícola y se pueden ahorrar recursos hídricos al cooperar con la sala de bombas de motor inteligente.

Gestión de recursos hídricos

Se utiliza para la liquidación de tarifas de agua y monitoreo y gestión remota.

Medición del consumo de agua industrial

Se utiliza para la liquidación de tarifas de agua de producción, suministro de agua externo y consumo de agua interno.

Riego de tierras agrícolas y paisajismo

El tiempo de suministro de agua se puede configurar para realizar un riego científico y ahorrador de agua. También se puede gestionar mediante computadoras en red para realizar un riego regular y cuantitativo.

Medidor de Agua Ultrasonido

En la pantalla se muestra: 0.0000 m³

Además, en el lado izquierdo se puede leer:

• RESISTENTE AL AGUA
• NB-lot
