Interruptor Relé Inalámbrico LoRa Ebyte E860-DTU 1/2/4/8 Vías hasta 5 km — Control Remoto Industrial DIN

Interruptor de relé inalámbrico LoRa Ebyte E860-DTU — control remoto de contactos sin cables

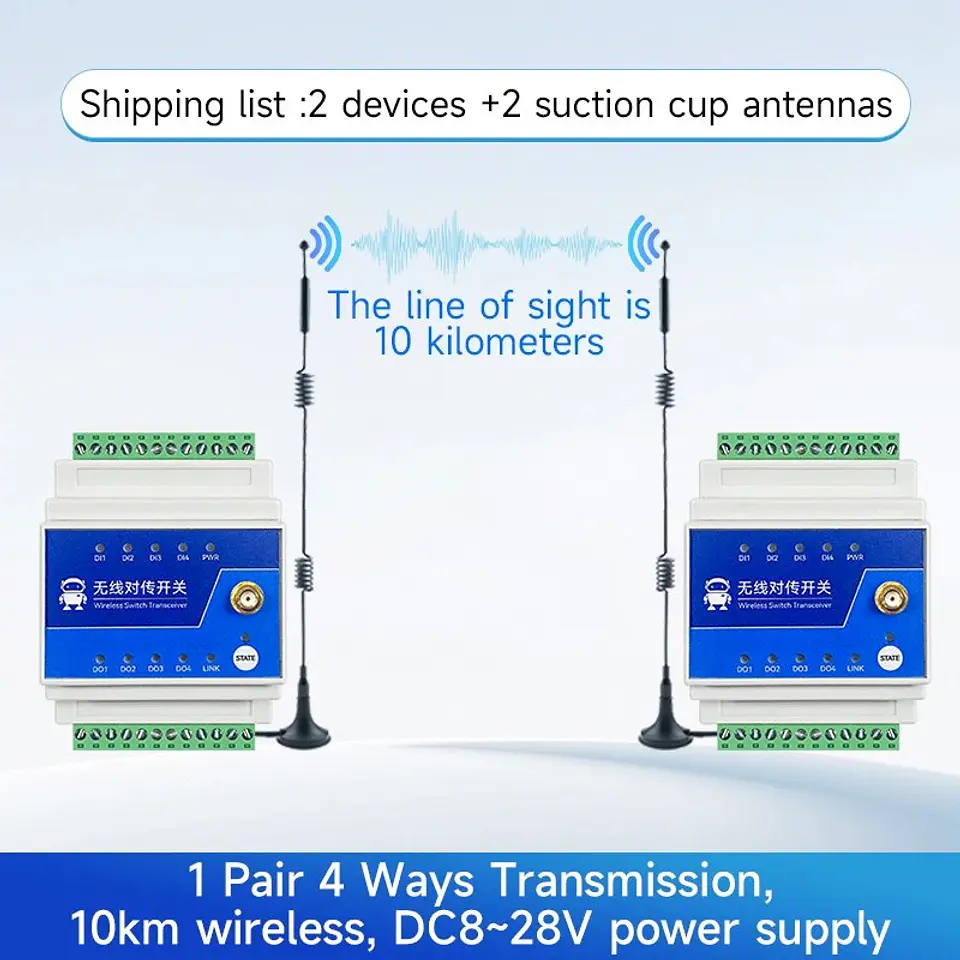

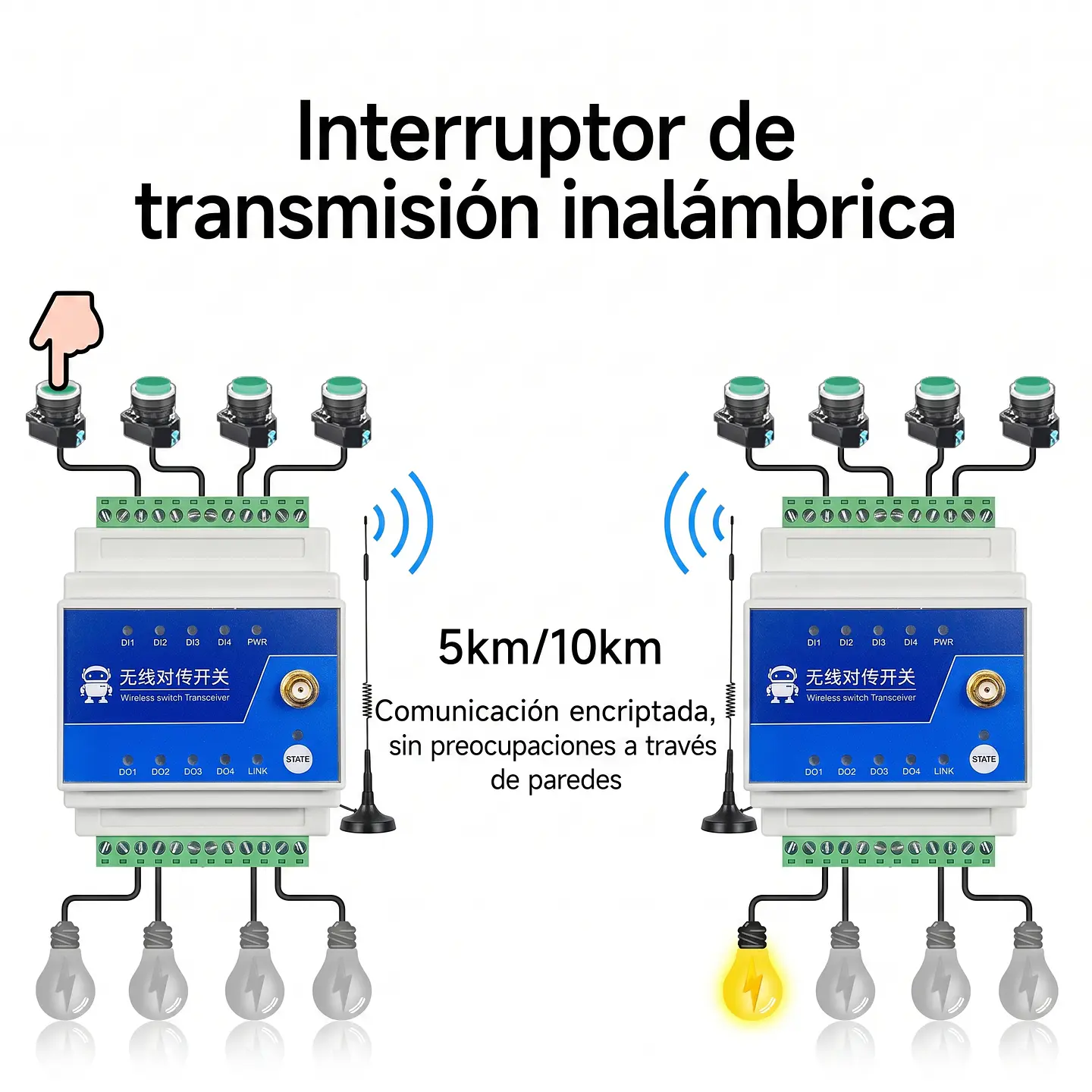

Controle a distancia sin tender cables. El E860-DTU-V2 de Ebyte (comercializado también bajo la marca CDSENET) es un interruptor de transmisión inalámbrica LoRa: cada equipo tiene entradas digitales (DI) y relés de salida (DO), y lo que se activa en las entradas de uno se reproduce en los relés del otro —en ambos sentidos— en menos de 300 ms. Un flotador en el estanque enciende la bomba en el pozo, un pulsador en la garita abre el portón del fondo del predio, un sensor en la faena hace sonar la baliza en la sala de control: todo sin zanjas ni cable de comando.

Disponible en 1, 2, 4 y 8 vías con potencia de 22 dBm (alcance declarado 5 km), como equipo suelto o en par listo para enlazar. Electronline entrega exclusivamente la versión de 900 MHz, la única apta para operar en Chile (ver "Cumplimiento SUBTEL").

Beneficios

• Cero cableado entre puntos: reemplaza kilómetros de cable de comando por un enlace de radio LoRa cifrado.
• Bidireccional: cada equipo manda y recibe; el estado vuelve al origen (confirmación de maniobra).
• Emparejamiento en segundos, sin PC: botón STATE 2 segundos en cada equipo y listo.

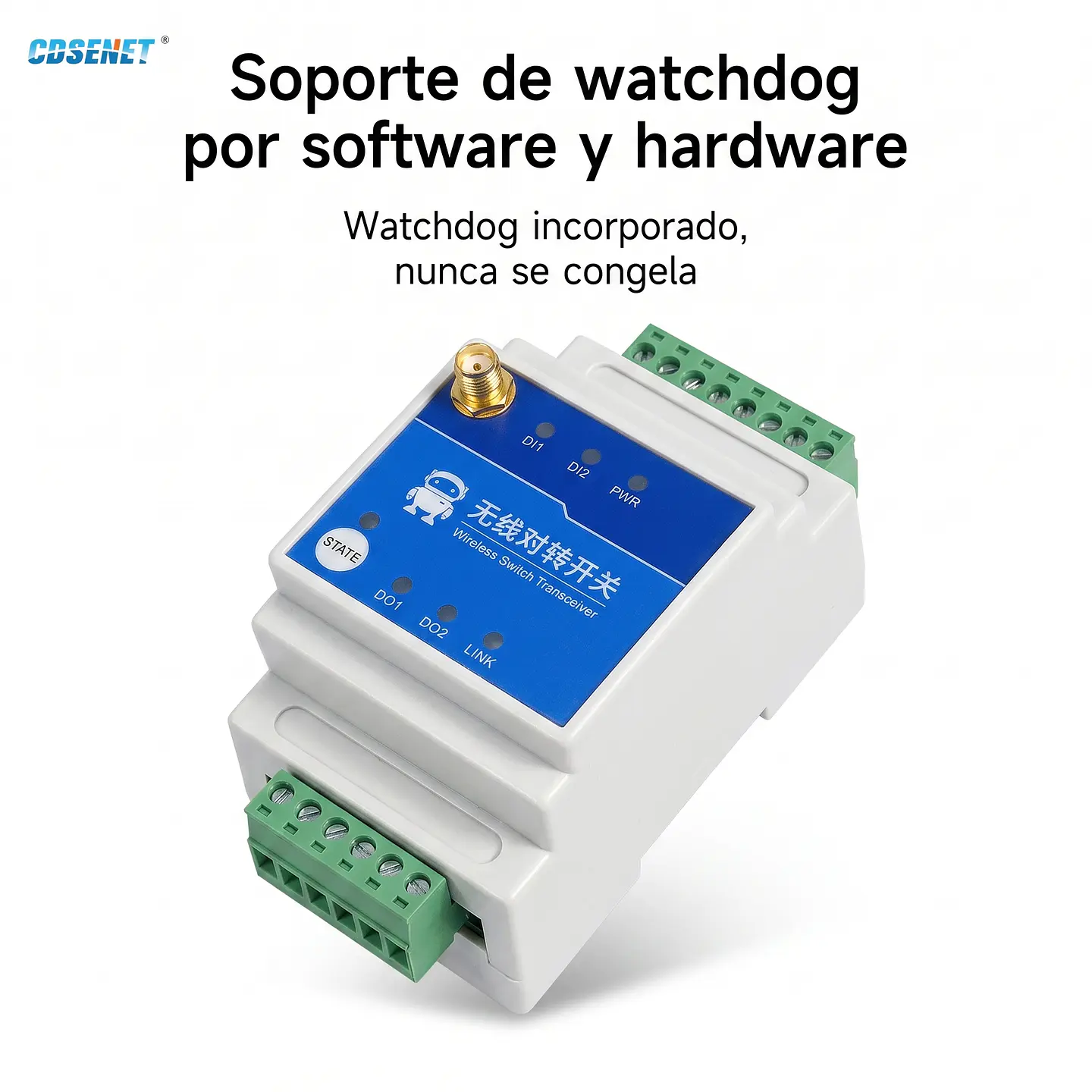

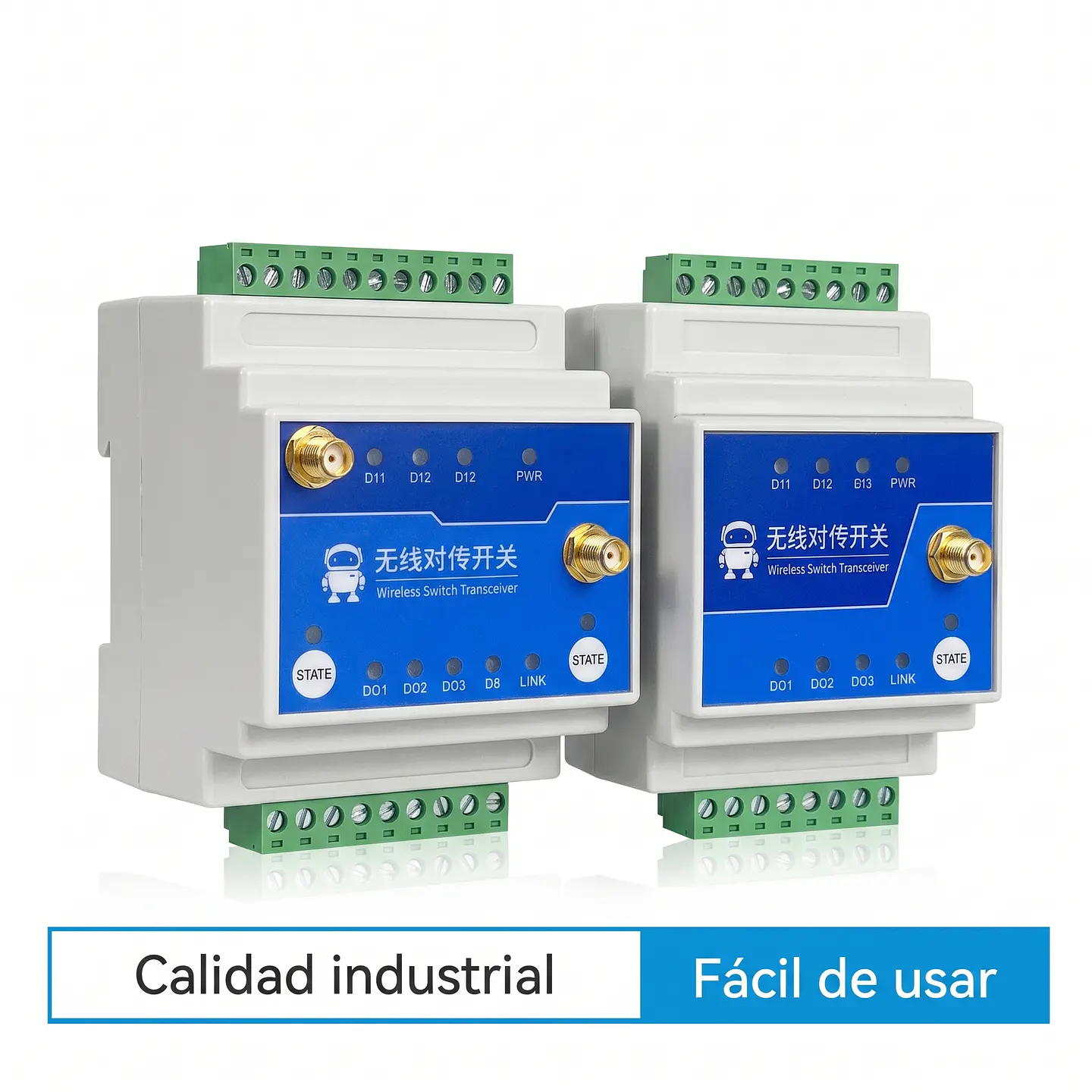

• Grado industrial: −40 a +85 °C, barniz conformal antihumedad, carcasa ignífuga, doble watchdog, protección de alimentación.
• Escalable: 1 a 1, o 1 maestro con hasta 200 esclavos; un maestro de 8 vías puede atender por separado esclavos de 2 y 4 vías.
• Seguro ante cortes: si se pierde el enlace, el receptor repone el estado de reposo de sus relés (una bomba no queda funcionando sin control).
• Montaje en riel DIN 35 mm, borneras enchufables, LED por canal y de estado.

Aplicaciones

• Bombas y estanques (APR, agua potable rural): flotador o presostato en el estanque → arranque de la bomba en el pozo, vía contactor.
• Riego tecnificado / agroindustria: electroválvulas o bombas en potreros lejanos desde la casa o la sala de control; un maestro para varios sectores.
• Portones, barreras y accesos distantes con retorno de estado.
• Alumbrado y balizas de alarma: sensor de proximidad o PIR remoto → luz o sirena en garita.
• Espejo de señales de PLC entre tableros: llevar salidas digitales a un tablero remoto y traer las de campo.
• Minería, canteras y plantas de áridos: telemando de correas, sirenas y equipos auxiliares donde el cable es caro o inviable.
• Galpones: botonera remota → contactor de ventiladores y extractores.

Especificaciones técnicas

Modos de trabajo

• 1 a 1 bidireccional: STATE 2 s en el equipo A (queda maestro), STATE 2 s en el equipo B (esclavo), dos pitidos y listo. DI1 del maestro acciona DO1 del esclavo y viceversa. El relé remoto permanece cerrado mientras la entrada esté activa (modo seguimiento).

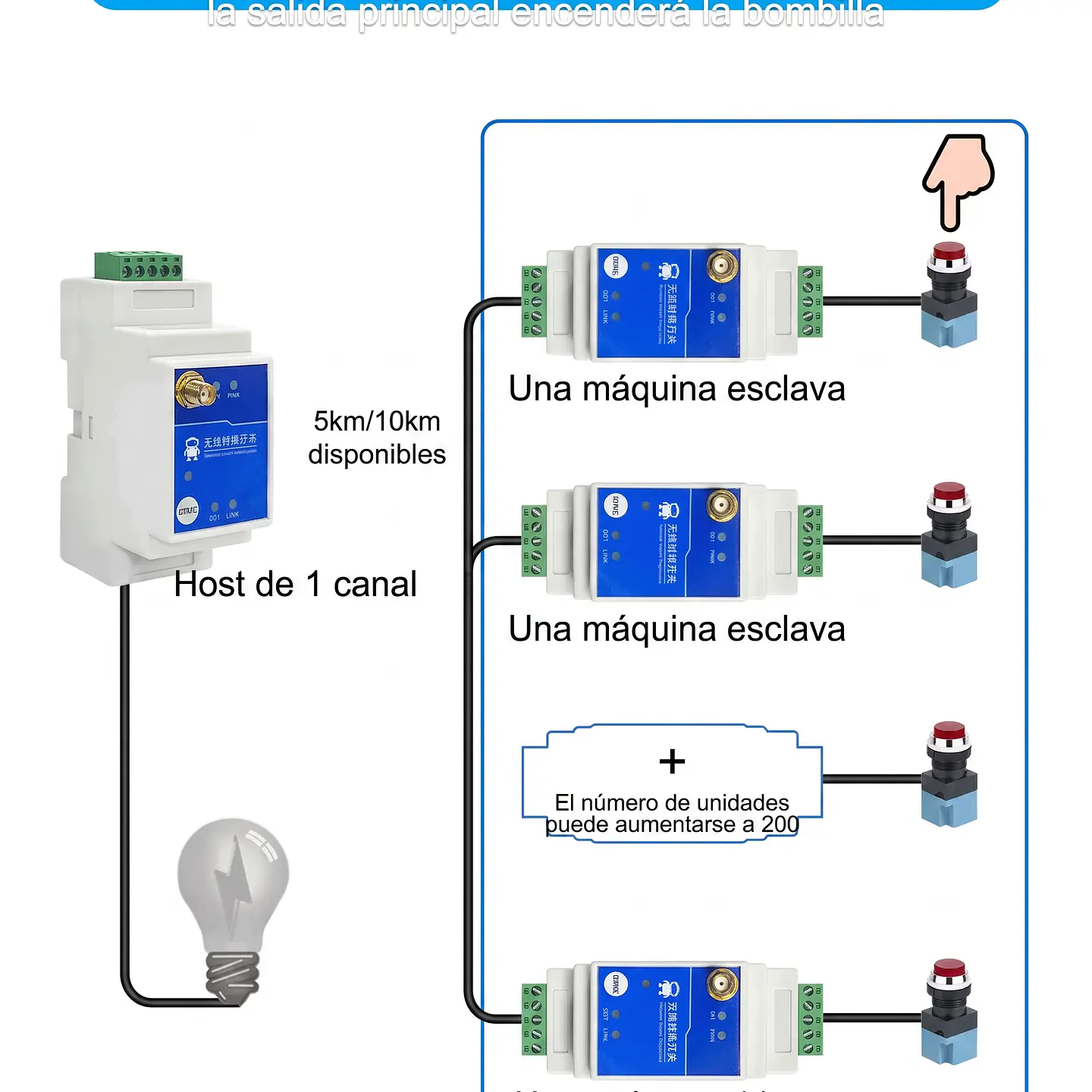

• 1 a N bidireccional: un maestro y hasta 200 esclavos. Una entrada del maestro acciona la salida correspondiente de todos los esclavos a la vez; la entrada de cualquier esclavo acciona la salida del maestro.
• 1 a N con distinto número de vías: un maestro de 8 vías puede atender 4 esclavos de 2 vías, 2 de 4 vías o 2 de 2 + 1 de 4; los canales del maestro se asignan a cada esclavo en el orden de emparejamiento, de modo que el maestro distingue cada esclavo por separado.

Contenido del paquete (según la variante elegida)

Un enlace requiere dos equipos como mínimo. La opción "2 módulos (par)" deja el enlace listo; la opción "1 módulo" es para ampliar una red existente (1 maestro con hasta 200 esclavos) o como repuesto, y no funciona solo.

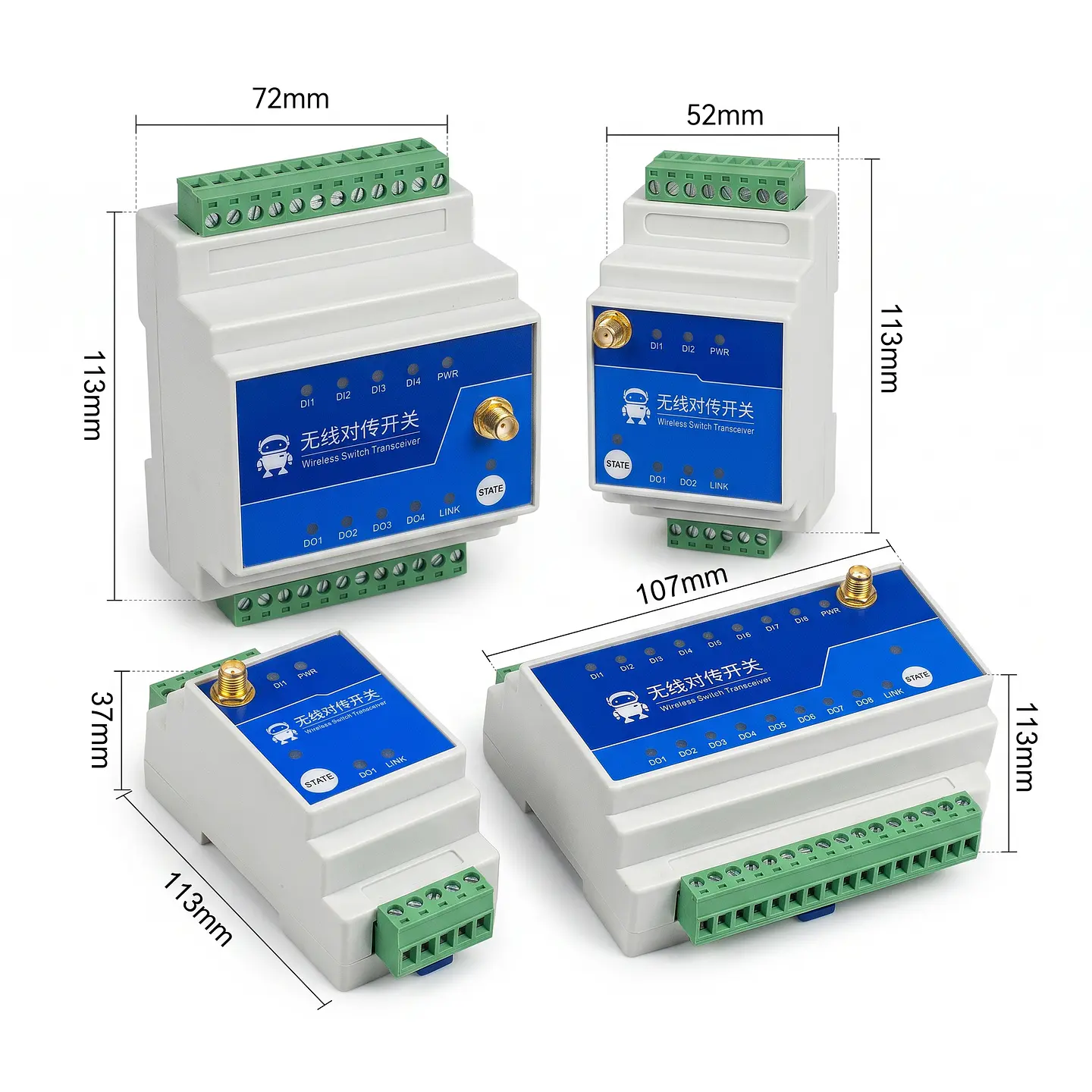

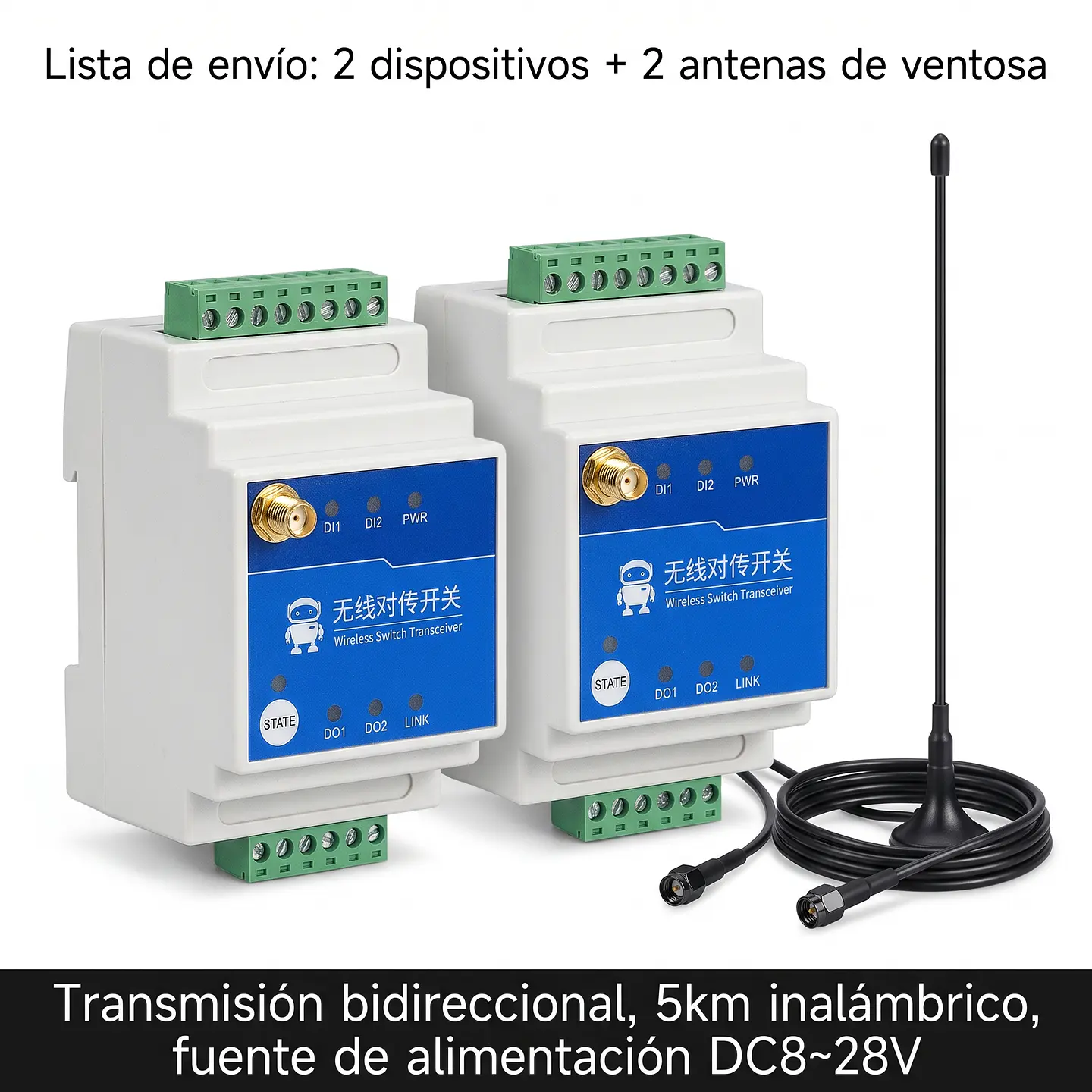

1 módulo 1 vías · 5 km (22 dBm)

• 1 equipo Ebyte E860-DTU(1010-900SL22)-V2 — 1 entrada + 1 relé tipo C (NA/NC/COM) 7 A, 22 dBm, alcance declarado 5 km (línea de vista)
• 1 antena SMA de 5 dBi
• Manual

1 módulo 2 vías · 5 km

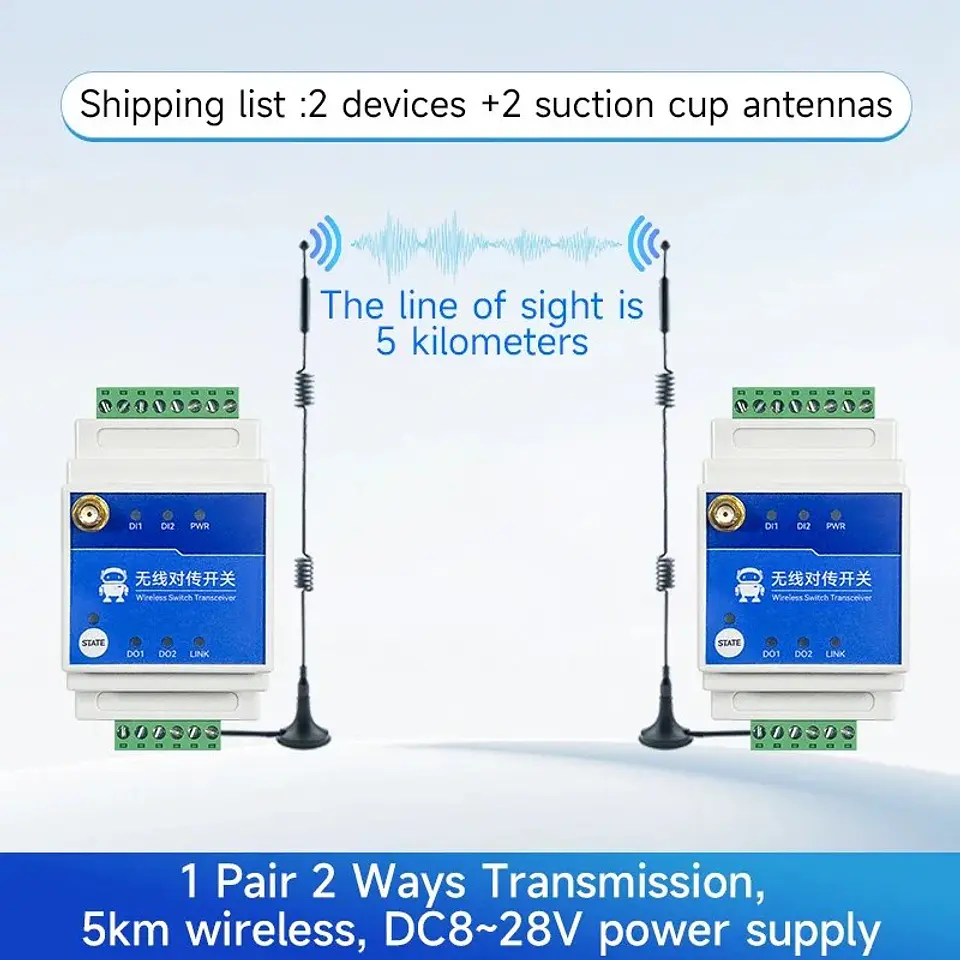

• 1 equipo Ebyte E860-DTU(2020-900SL22)-V2 — 2 entradas + 2 relés tipo C 7 A, 22 dBm, alcance declarado 5 km (línea de vista)
• 1 antena SMA de 5 dBi
• Manual

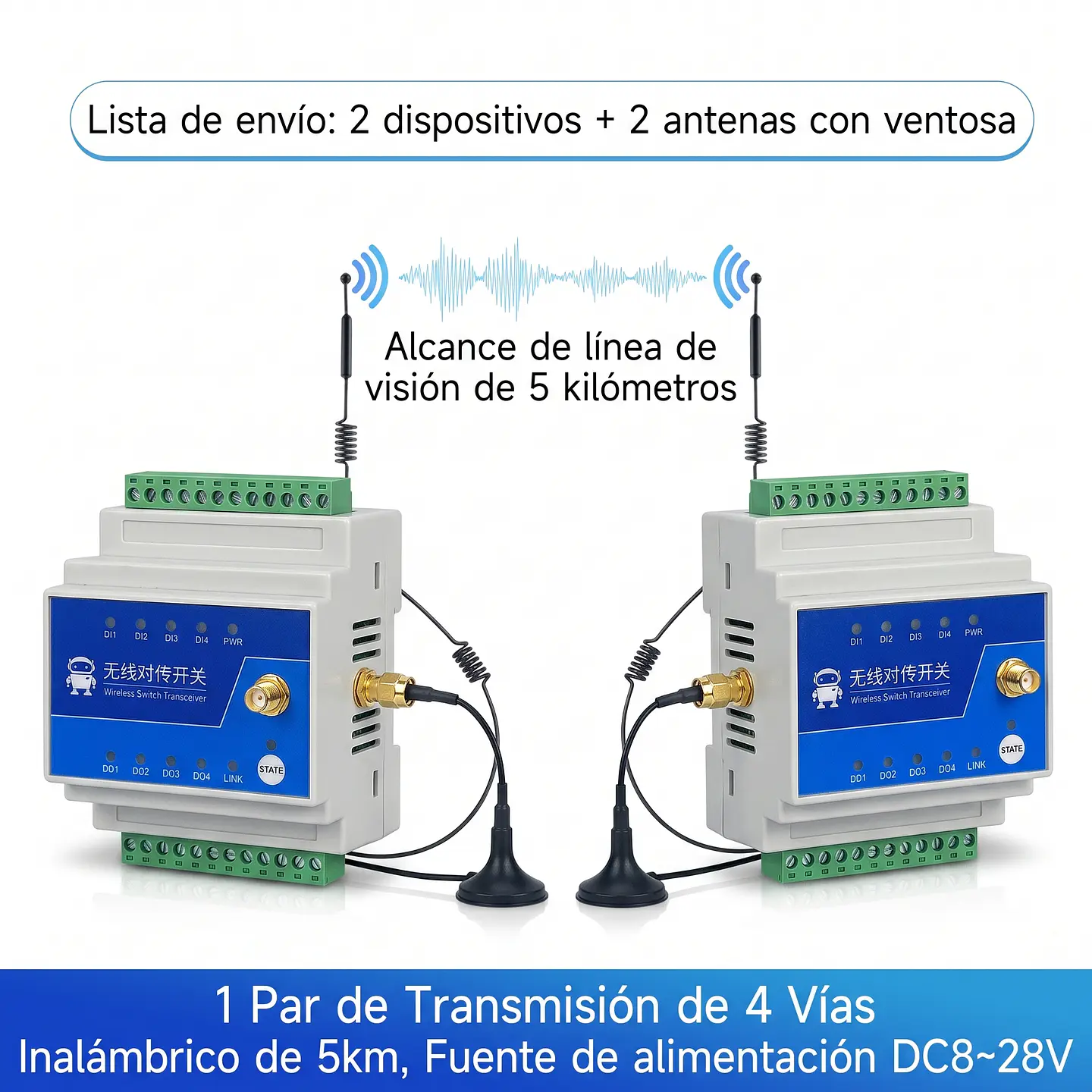

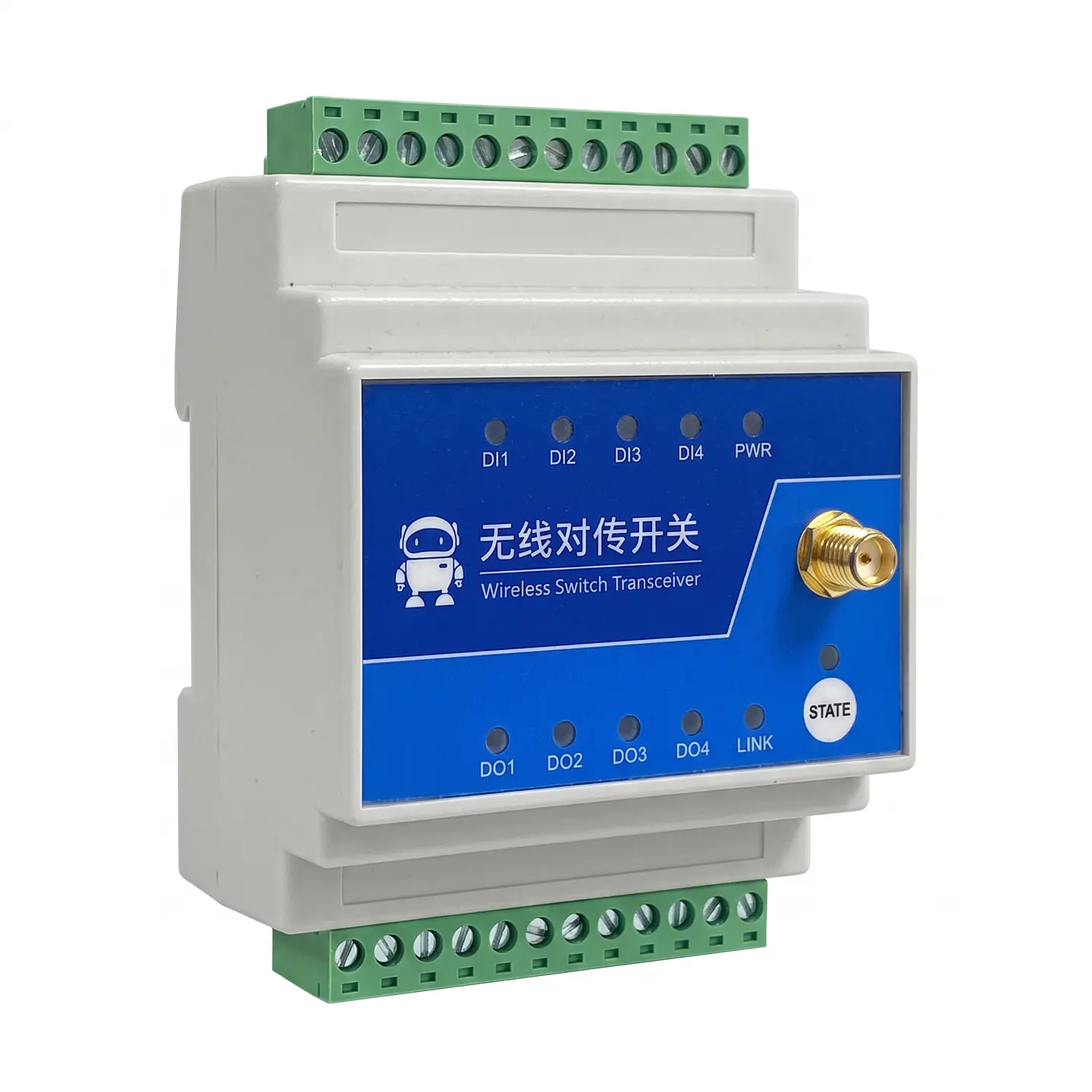

1 módulo 4 vías · 5 km

• 1 equipo Ebyte E860-DTU(4040-900SL22)-V2 — 4 entradas + 4 relés tipo C 7 A, 22 dBm, alcance declarado 5 km (línea de vista)
• 1 antena SMA de 5 dBi
• Manual

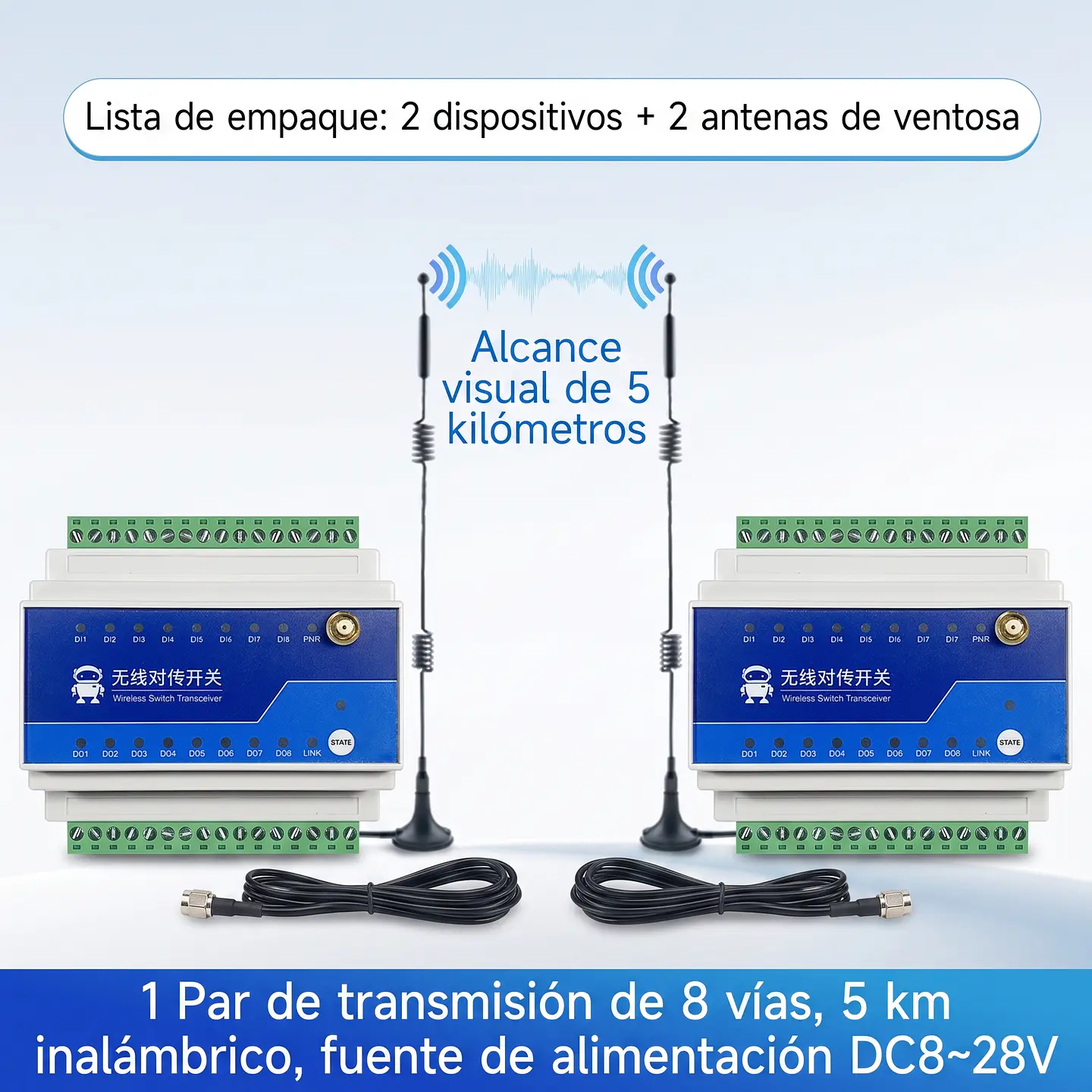

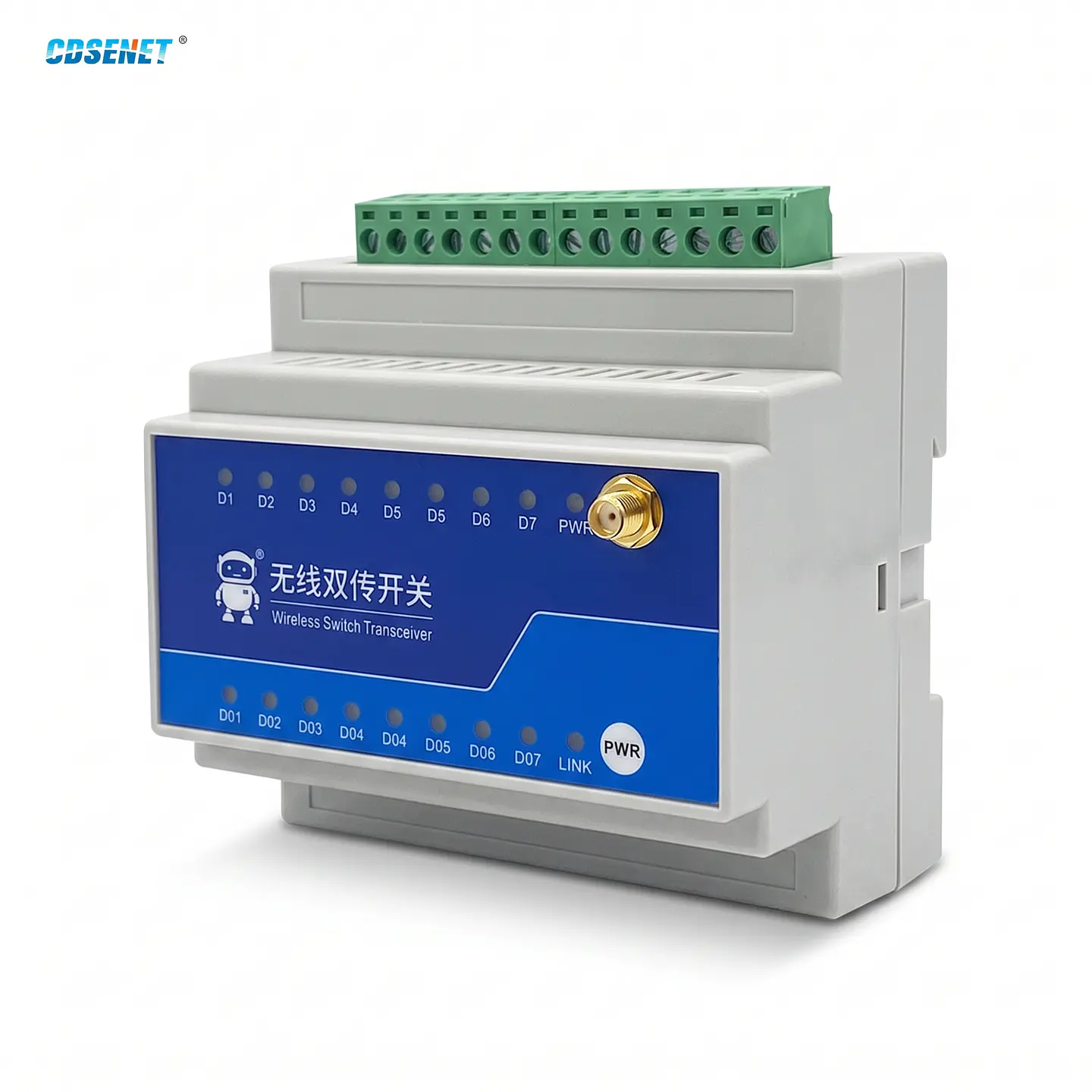

1 módulo 8 vías · 5 km

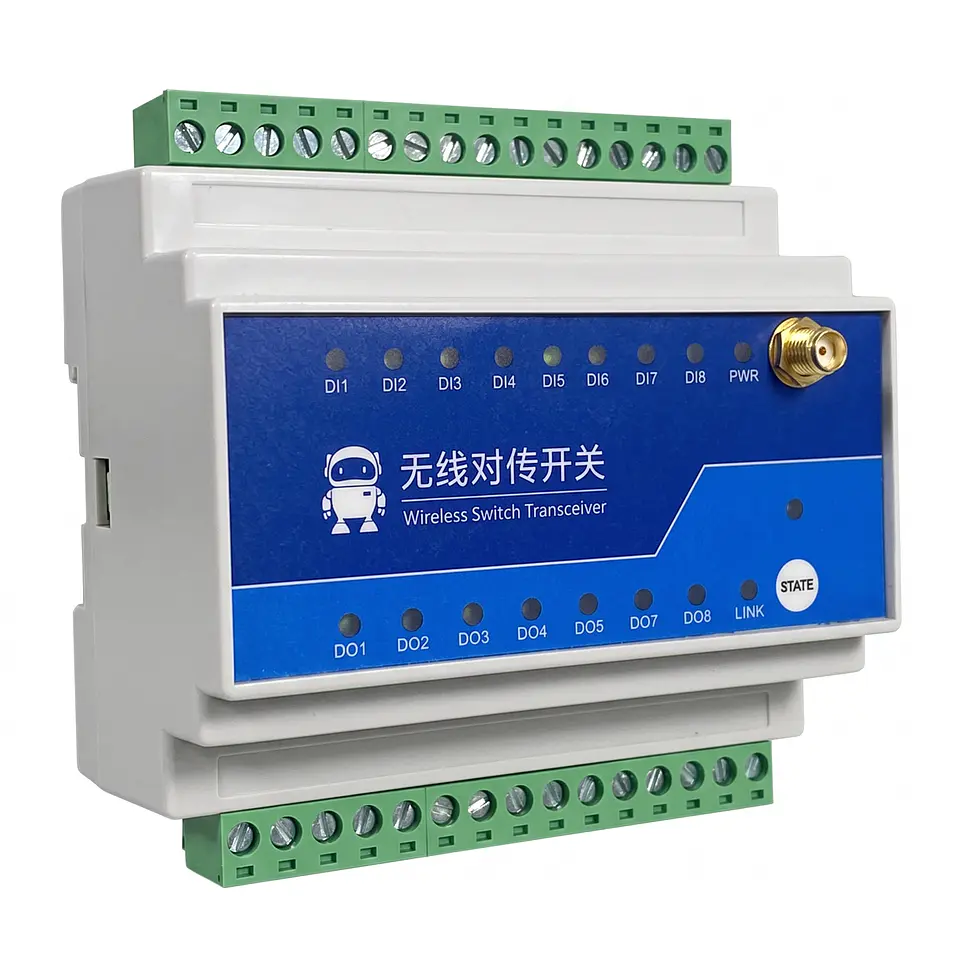

• 1 equipo Ebyte E860-DTU(8080-900SL22)-V2 — 8 entradas + 8 relés tipo A (NA/COM) 10 A, 22 dBm, alcance declarado 5 km (línea de vista)
• 1 antena SMA de 5 dBi
• Manual

2 módulos (par) 1 vías · 5 km

• 2 equipos Ebyte E860-DTU(1010-900SL22)-V2 — cada uno con 1 entrada + 1 relé tipo C (NA/NC/COM) 7 A, 22 dBm, alcance declarado 5 km (línea de vista)
• 2 antenas SMA de 5 dBi
• Manual

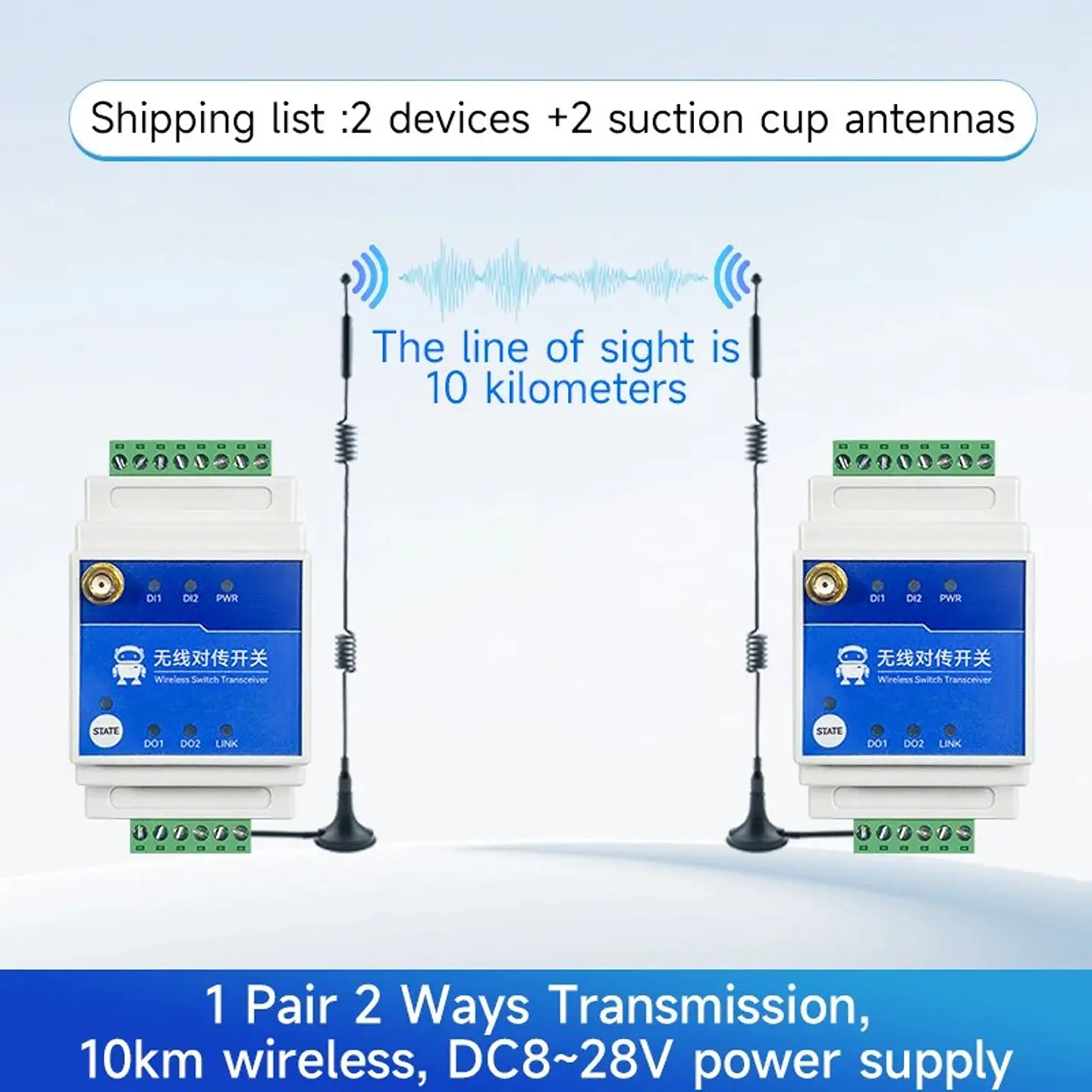

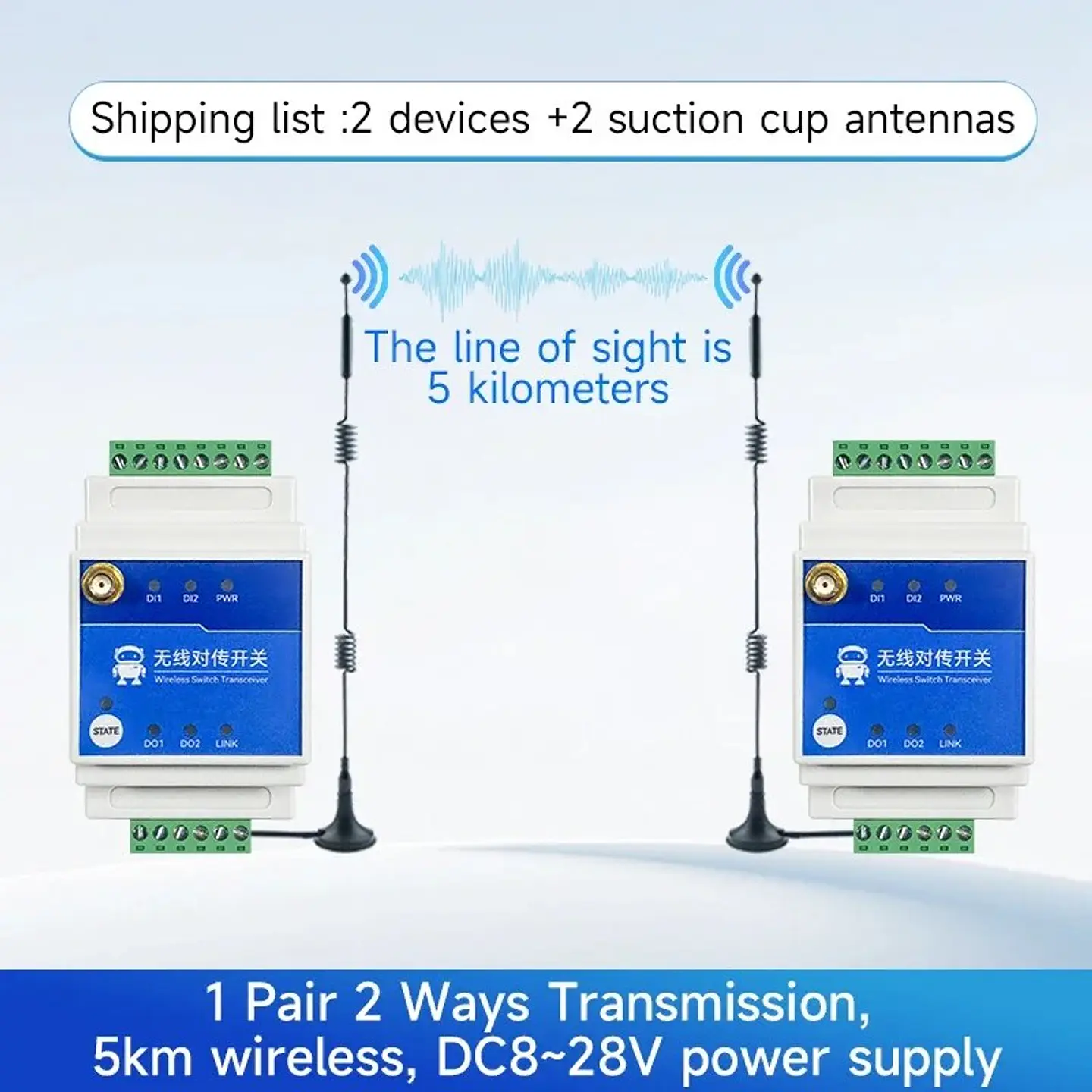

2 módulos (par) 2 vías · 5 km

• 2 equipos Ebyte E860-DTU(2020-900SL22)-V2 — cada uno con 2 entradas + 2 relés tipo C 7 A, 22 dBm, alcance declarado 5 km (línea de vista)
• 2 antenas SMA de 5 dBi
• Manual

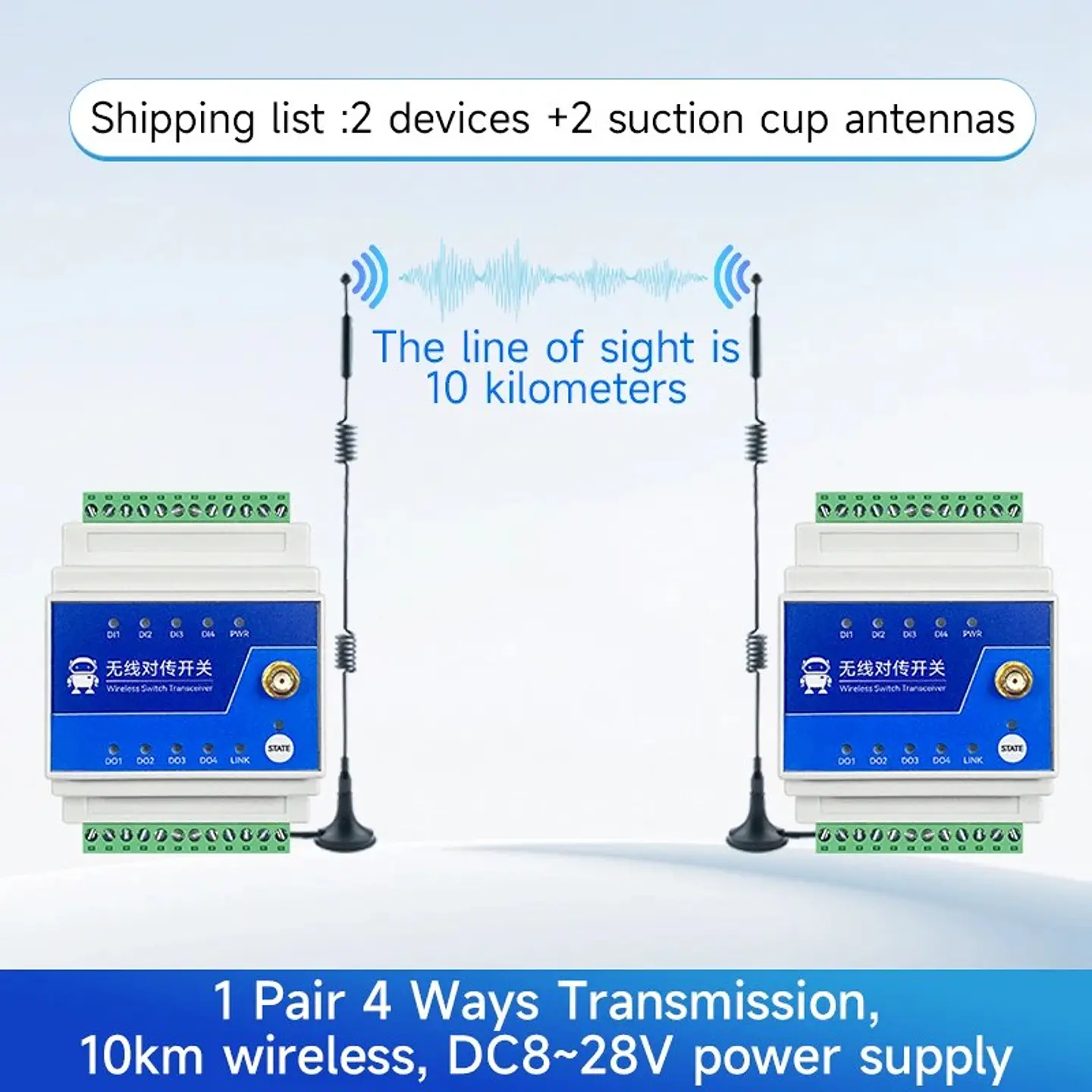

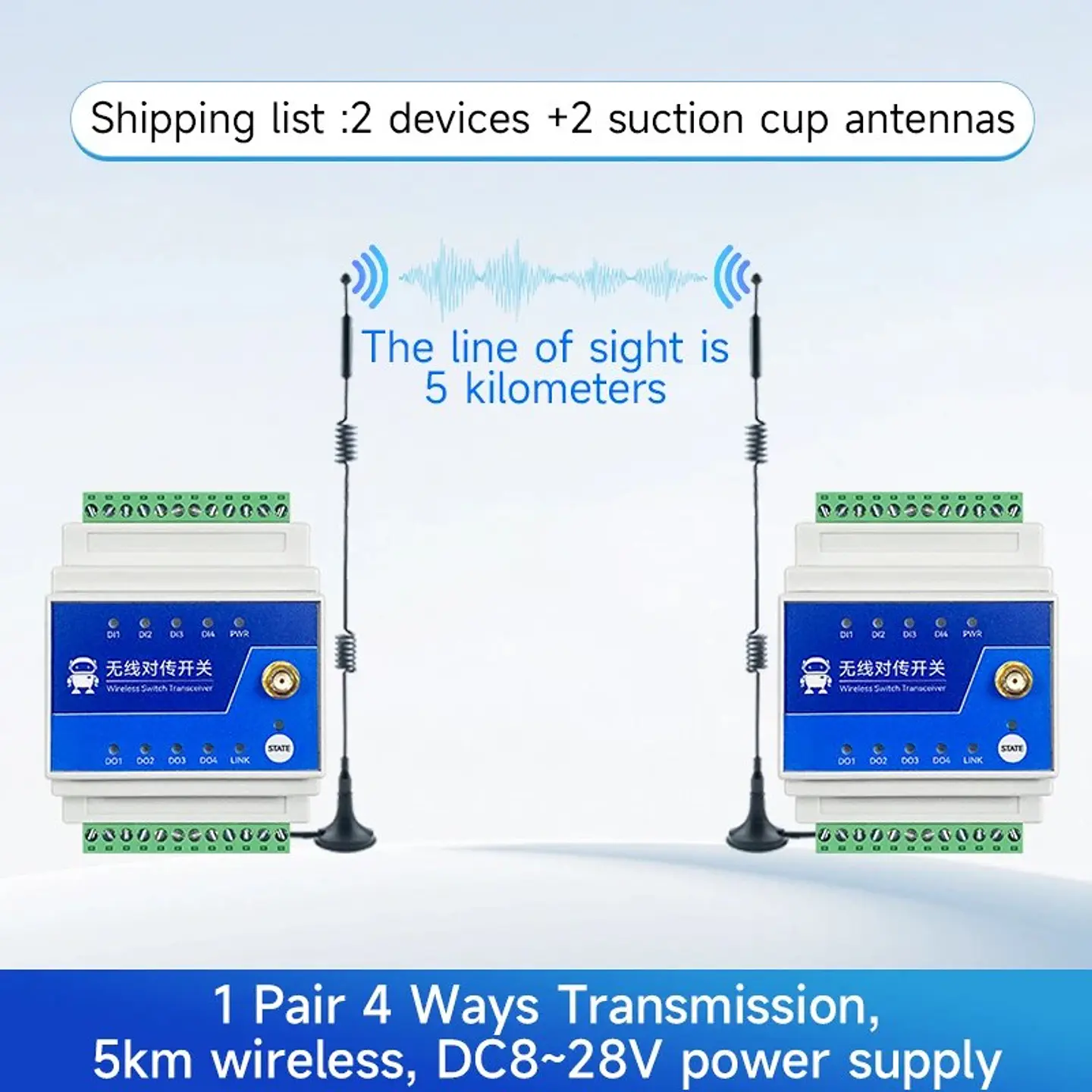

2 módulos (par) 4 vías · 5 km

• 2 equipos Ebyte E860-DTU(4040-900SL22)-V2 — cada uno con 4 entradas + 4 relés tipo C 7 A, 22 dBm, alcance declarado 5 km (línea de vista)
• 2 antenas SMA de 5 dBi
• Manual

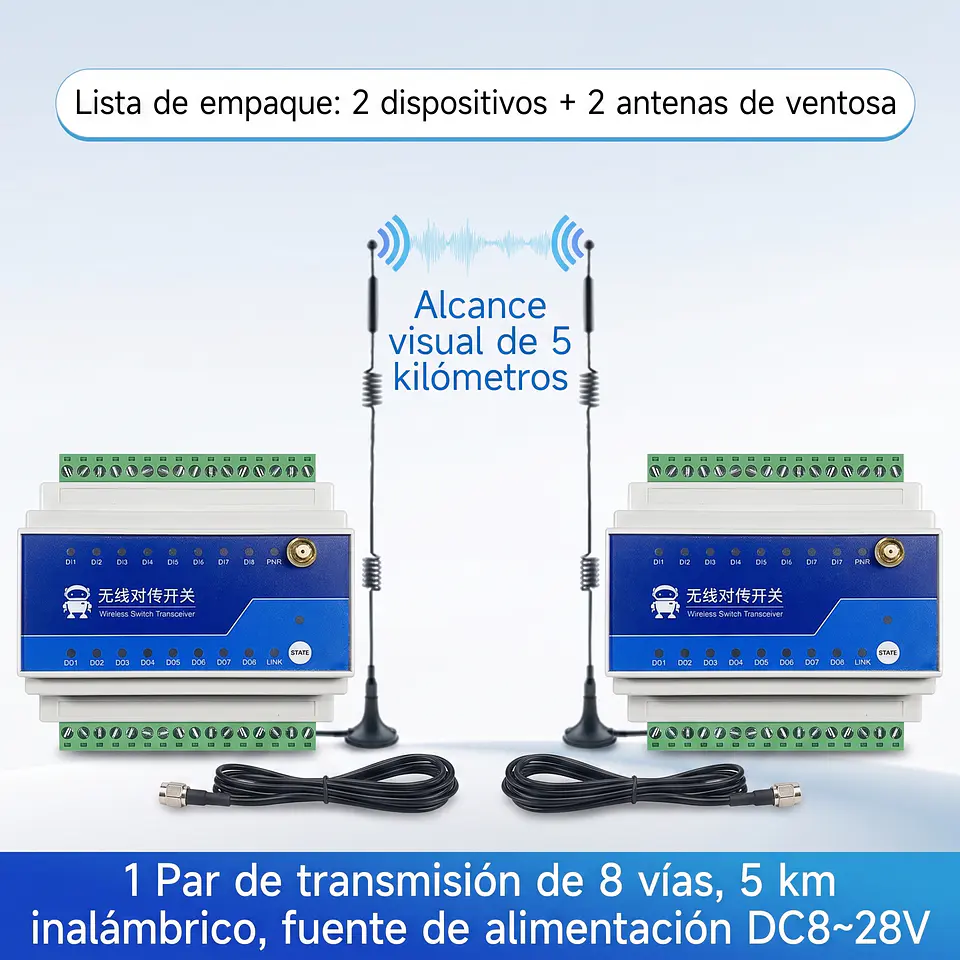

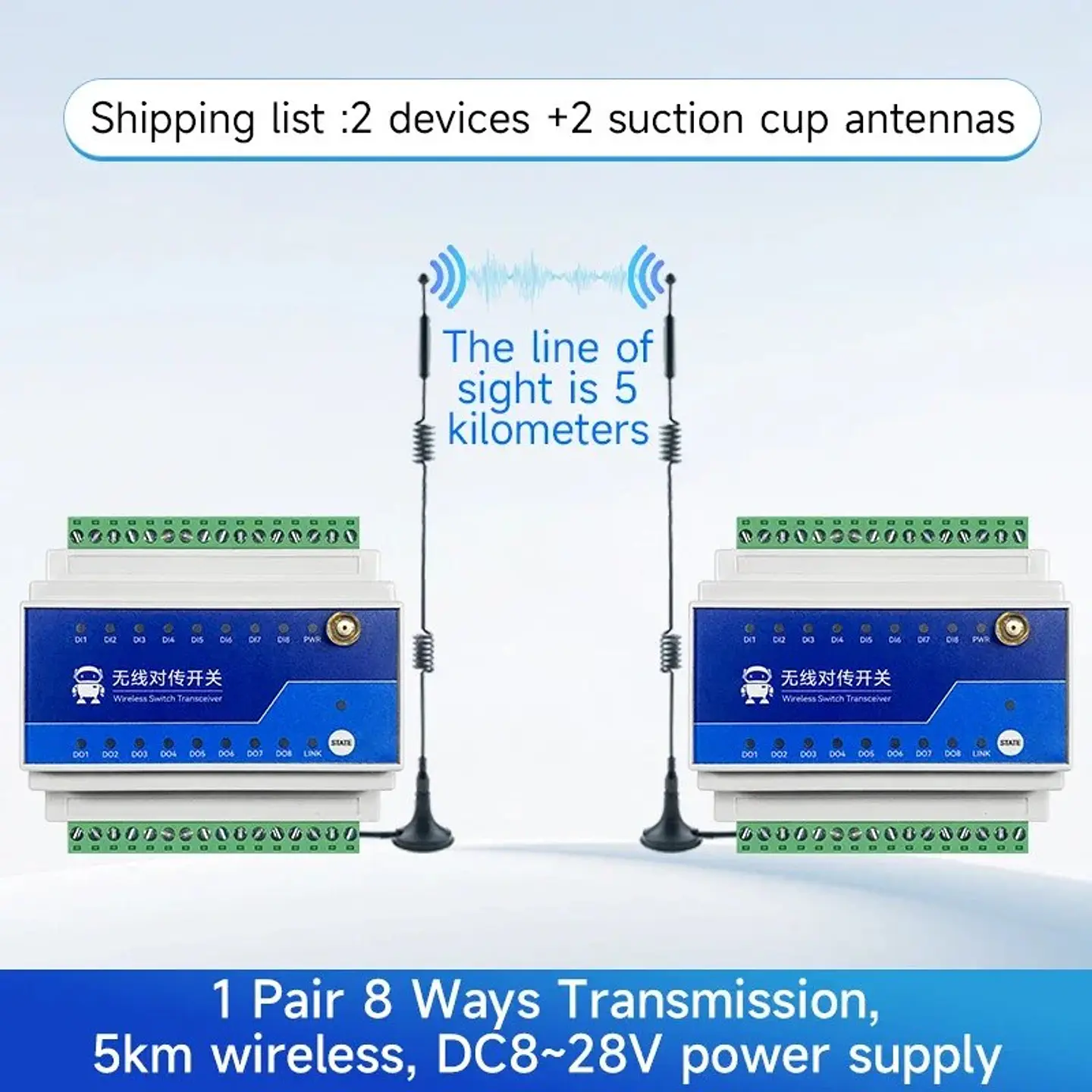

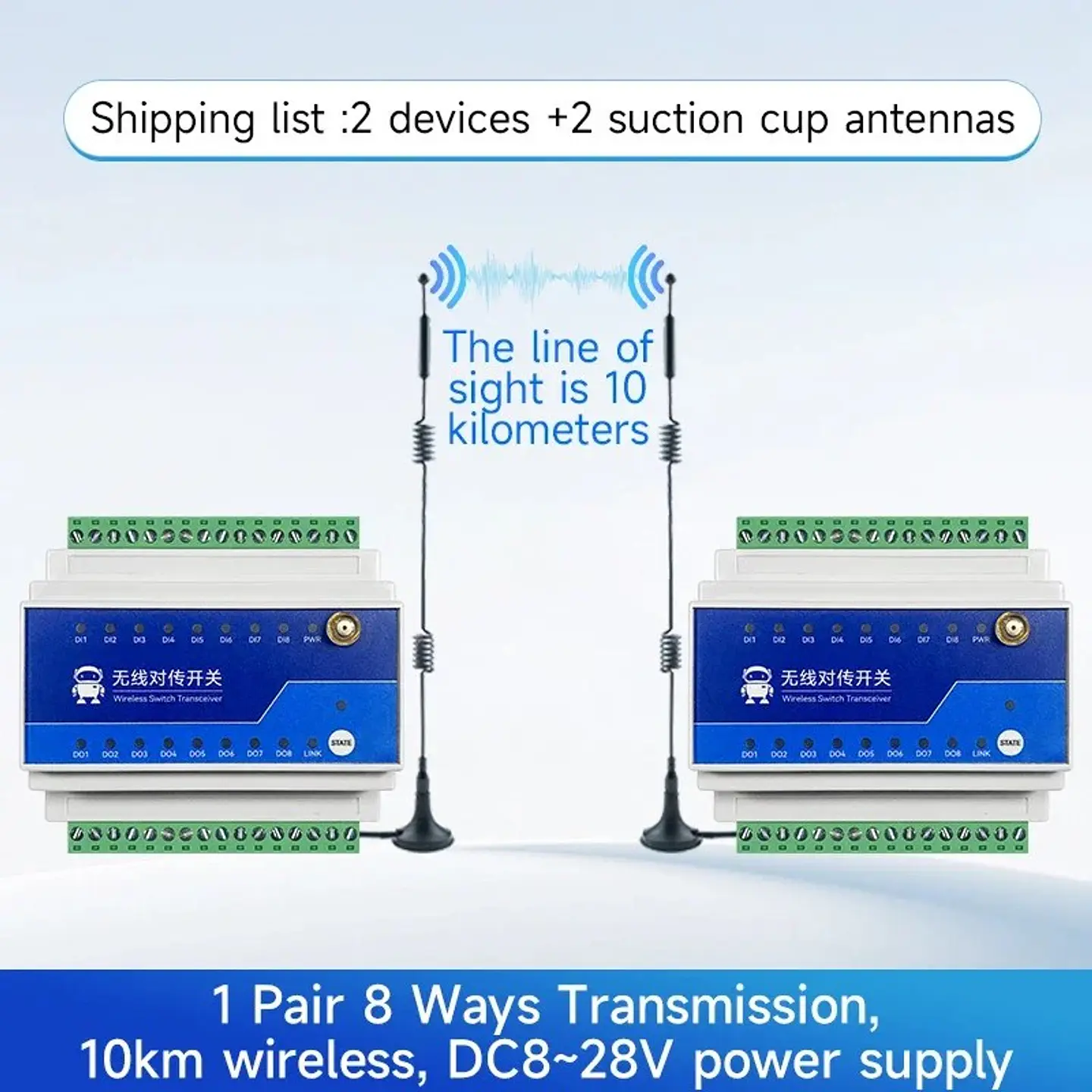

2 módulos (par) 8 vías · 5 km

• 2 equipos Ebyte E860-DTU(8080-900SL22)-V2 — cada uno con 8 entradas + 8 relés tipo A (NA/COM) 10 A, 22 dBm, alcance declarado 5 km (línea de vista)
• 2 antenas SMA de 5 dBi
• Manual

No incluye fuente de alimentación ni conversor USB-RS485 (solo necesario para reconfigurar canal o clave desde un PC).

Cumplimiento normativo en Chile

Este equipo opera en la banda de 915–928 MHz, de uso libre en Chile según la Resolución 1.985/2017 de SUBTEL, y se entrega configurado en esa banda con antena de 5 dBi incluida. Su potencia radiada está dentro del límite permitido para uso sin licencia, por lo que puede instalarse y operarse legalmente en viviendas, industrias, campos y faenas sin trámites adicionales.

Documentación oficial

• Manual Electronline en español (PDF) — instalación, bornera, configuración del canal 915–928 MHz, modos de trabajo, cumplimiento SUBTEL, solución de problemas.
• Manual oficial Ebyte E860-DTU(X0X0-900SLxx)-V2 (inglés, PDF) — versión 900 MHz, la que se entrega.
• Herramienta de configuración Ebyte, versión 900 (Windows, ZIP) — para fijar canal, clave y actualizar firmware por RS485.
• Manual oficial versión 400 MHz (inglés, PDF) y herramienta de configuración versión 400 (ZIP) — solo como referencia técnica; esa versión no se comercializa para Chile.

Más información técnica

Preguntas frecuentes

¿Necesito dos equipos?

Sí. Es un enlace punto a punto: cada equipo tiene entradas y relés, y lo que entra en uno sale en el otro y viceversa. La opción "2 módulos (par)" trae los dos; "1 módulo" es para ampliar una red existente (1 maestro con hasta 200 esclavos) o para reposición.

¿Cómo se emparejan?

Con el botón STATE: 2 segundos en el primero (queda como maestro), 2 segundos en el segundo, esperan dos pitidos y listo. Sin PC ni aplicación. La comunicación va cifrada y con canal configurable, así que varios pares no se cruzan.

¿Qué puedo conectar en la entrada?

Contactos secos (pulsador, flotador, presostato, final de carrera, salida de relé de PLC o alarma) o salidas NPN. Nunca conecte 12, 24 o 220 V a la entrada.

¿Qué puedo conectar en el relé de salida?

Cargas de hasta 7 A a 250 VAC o 30 VDC (1/2/4 vías) o 10 A (8 vías), resistivas. Para bombas, motores, portones o iluminación de potencia use un contactor comandado por este relé. Los modelos de 1, 2 y 4 vías tienen contacto conmutado (NA, NC y COM); el de 8 vías solo NA y COM.

¿El relé queda enclavado o sigue la entrada?

Sigue la entrada: mientras el contacto de entrada esté cerrado, el relé remoto está cerrado; al abrir, se abre. Si necesita enclavamiento use un pulsador con retención, un contactor con autorretención o un relé biestable externo. Si se pierde el enlace por más de un tiempo definido, el receptor vuelve a reposo automáticamente.

¿Con qué se alimenta?

De 8 a 28 V DC (fuente de 12 o 24 V, 1 A por equipo recomendado). Consumo típico 70 mA y 290 mA cuando transmite (a 12 V). Puede ir con panel solar y batería en terreno.

¿Es legal usarlo en Chile? ¿Se necesita permiso?

Opera en 915–928 MHz, banda de uso libre para equipos de alcance reducido según la Res. 1.985/2017 de SUBTEL, sin concesión, respetando los límites de potencia radiada (500 mW; 1 W en 913–919 y 925–928 MHz). Debe estar configurado en un canal de esa banda; el manual en español indica cómo verificarlo.

¿Sirve para exterior o bajo lluvia?

Trabaja de −40 a +85 °C y trae barniz conformal contra humedad y salinidad, pero no declara grado IP: móntelo en riel DIN dentro de un gabinete estanco con la antena afuera (prensaestopas o antena de exterior con pigtail).

¿Se conecta a un PLC o por Modbus?

Al PLC sí, por sus entradas y salidas digitales (relé del equipo → entrada del PLC; salida de relé del PLC → entrada del equipo). El puerto RS485 sirve solo para configurar el equipo desde un PC y actualizar firmware; no expone Modbus.
