Ficha técnica completa

Compatibilidad

• Sistemas de 12V y 24V
• Dispositivos electrónicos de automatización
• Controladores de luces
• Electrodomésticos
• Proyectos DIY de electrónica

Descripción técnica detallada

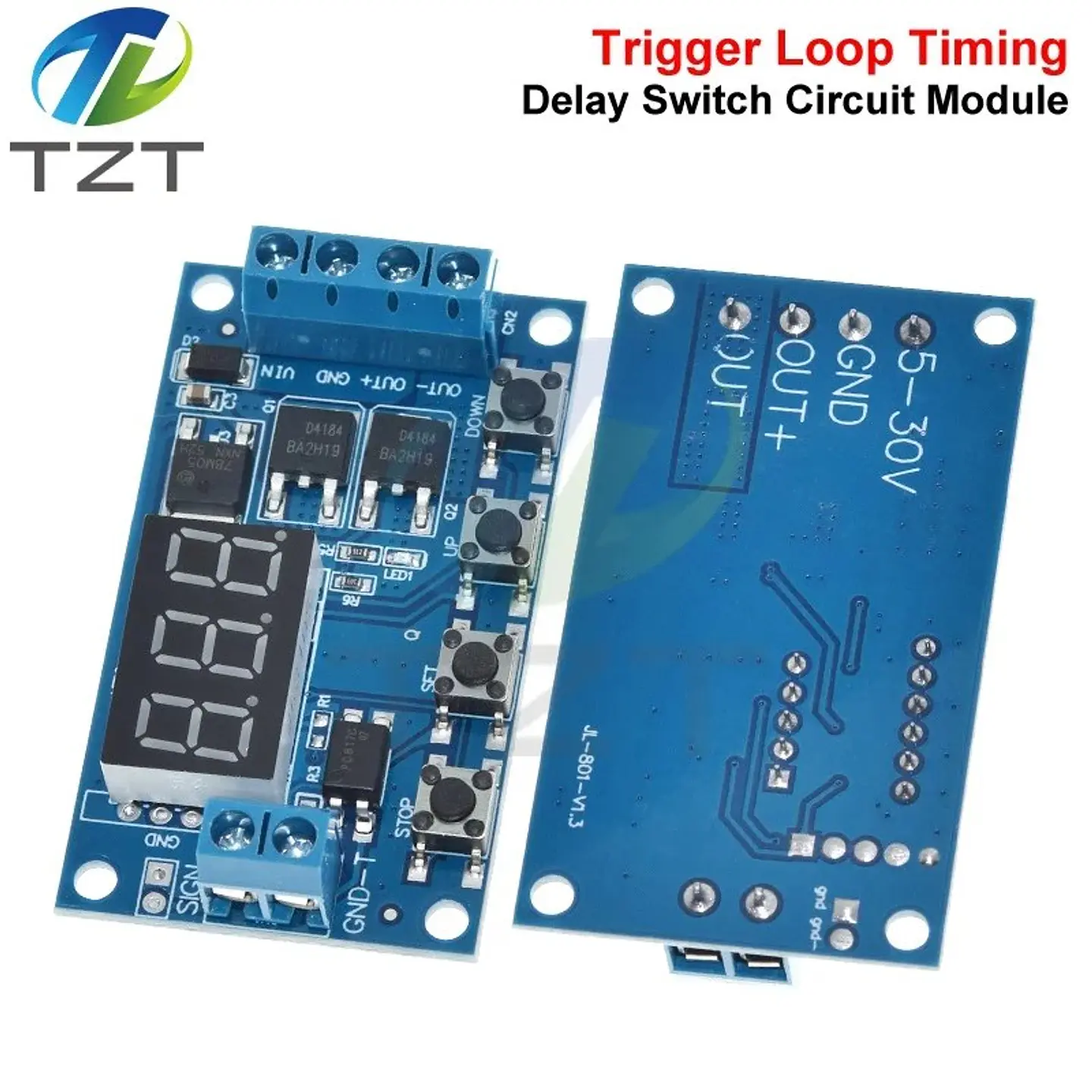

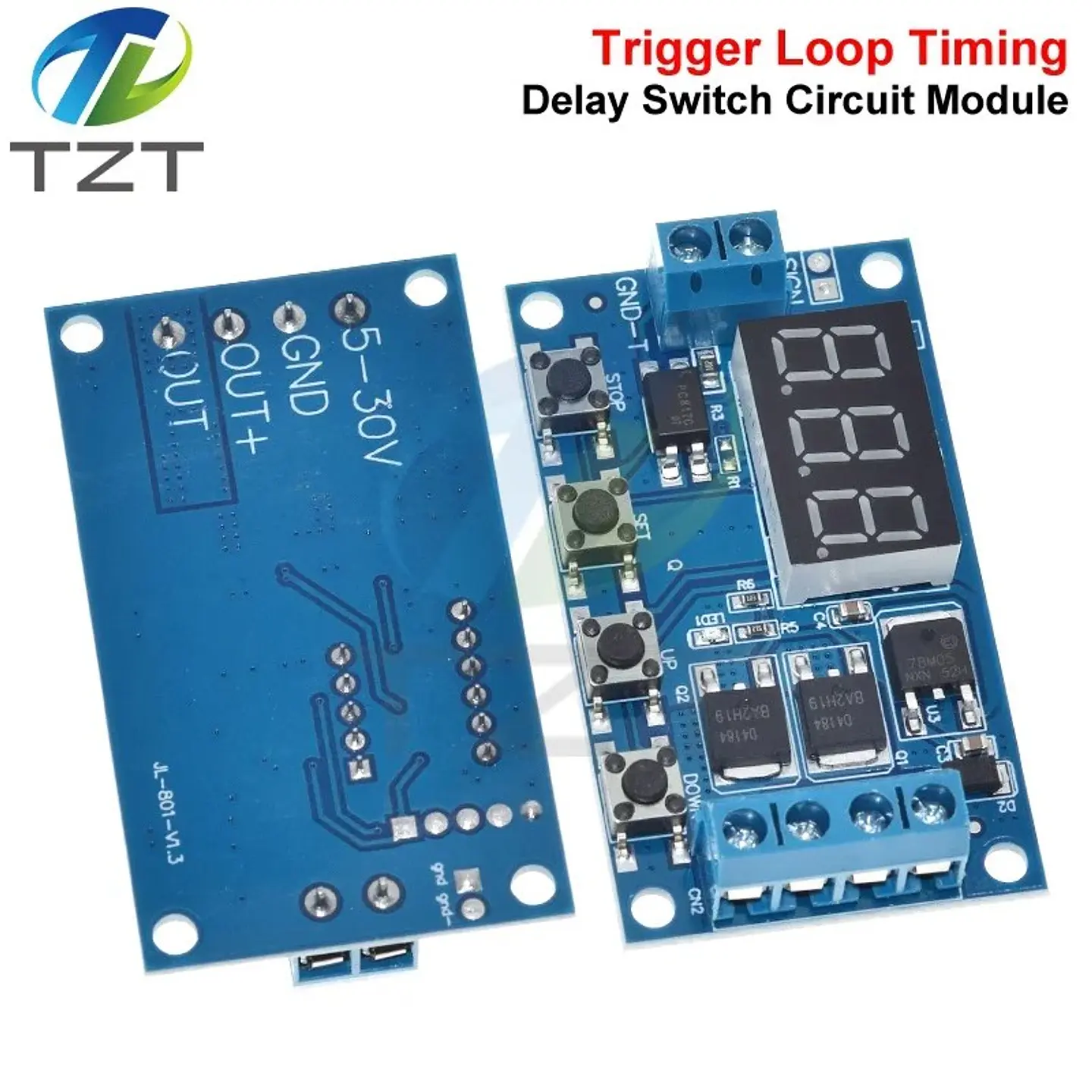

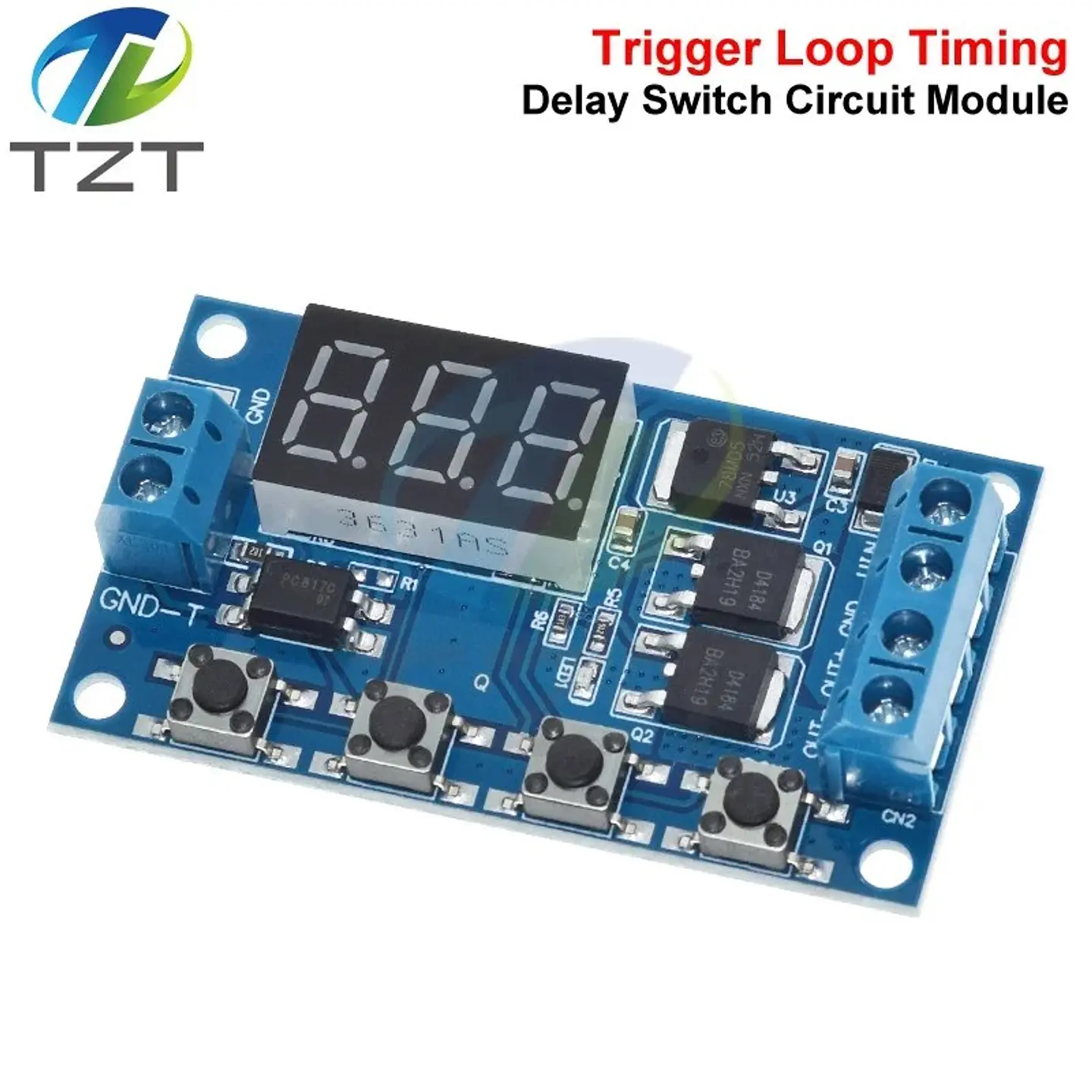

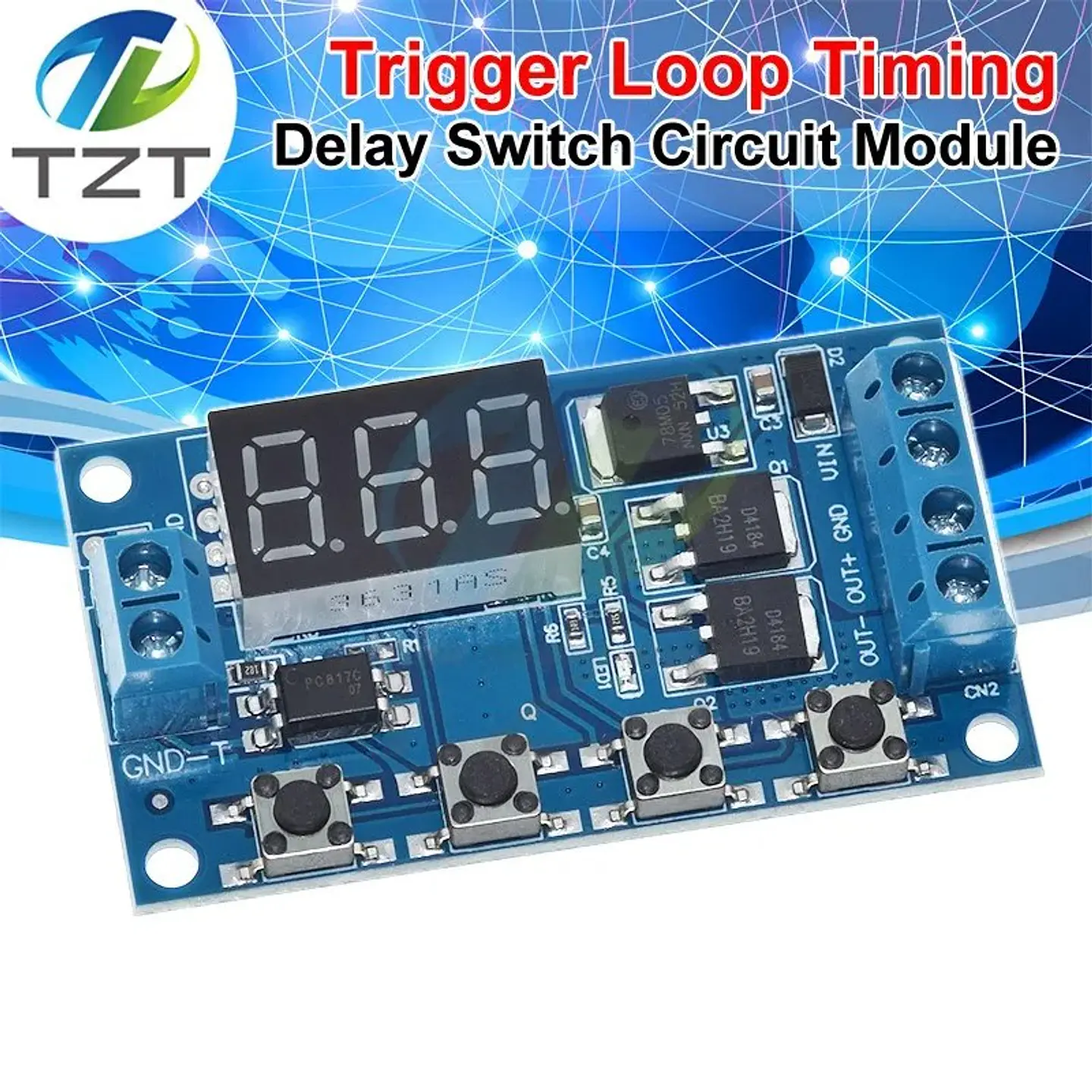

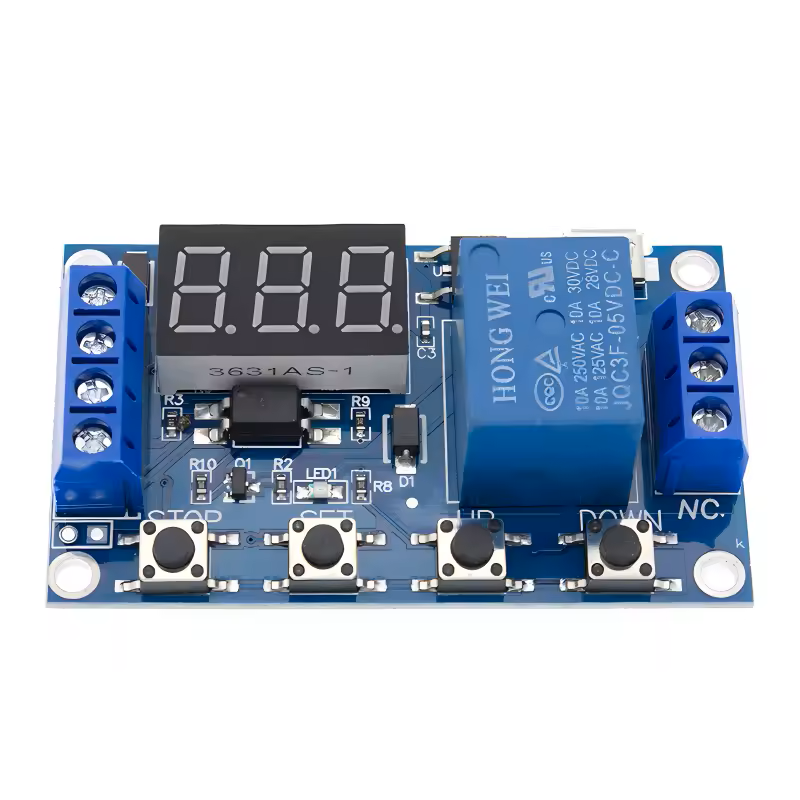

Trigger Loop Timing Delay Switch Circuit Module

Características

Realiza conmutaciones de alta frecuencia, rápidas y frecuentes del circuito, tiempos de conmutación ilimitados, salida activa en paralelo de doble MOS, menor resistencia interna, mayor corriente y gran potencia.

Especificaciones

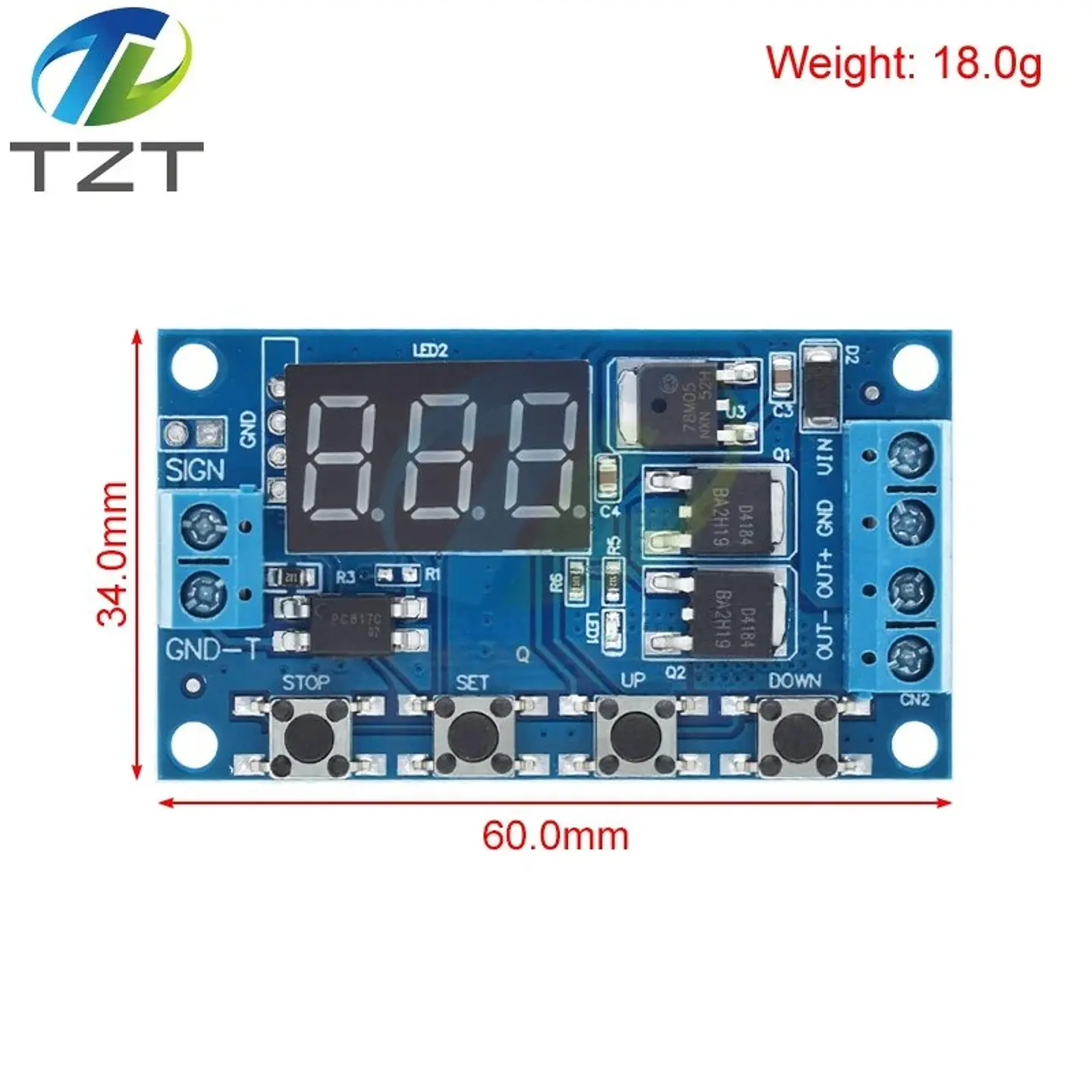

• Peso: 18.0g
• Dimensiones: 34.0mm x 60.0mm
• Rango de voltaje: 5-30V

Conexiones

• GND
• GND-T
• OUT+
• OUT-
• CN2
• Q1
• Q2
• O1
• O2

Controles

• STOP
• SET
• UP
• DOWN

Visualización

En la placa aparece un display y varios componentes electrónicos.

PARÁMETROS

- Voltaje de trabajo: DC 5V~36V

- Fuente de señal de activación: Activación por nivel alto (señal DC 3V~24V), el suelo de la señal no se comparte con el suelo del sistema para mejorar la capacidad de anti-interferencia del sistema (también se puede conectar a tierra común).

- Capacidad de salida: DC 5V-36V, corriente continua de 15A a temperatura ambiente, ¡potencia de 400W! Bajo condiciones de disipación de calor auxiliar, la corriente máxima puede alcanzar 30A.

- Corriente estática: 15mA

- Vida útil: número de conmutaciones ilimitado

- Temperatura de trabajo: -40°C ~ +85°C

- Tamaño: 60 * 34 * 12mm

- Equipado con aislamiento por optoacoplador para mejorar la capacidad de anti-interferencia, placa de circuito de grado industrial, los parámetros se recuerdan de forma permanente después de un corte de energía.

INSTRUCCIONES DE CABLEADO

• Suelo de señal de activación y suministro de suelo del sistema
• Doble MOS de alta corriente y alta potencia
• Transistor MOS en luz indicadora
• Protección contra conexión inversa, la conexión inversa no quema
• Señal de activación 3.0V~24V
• Fuente de alimentación de entrada: 5.0V~30V
• Carga

MODOS DE OPERACIÓN

• P1: Encender nuevamente; activar inmediatamente (sin señal), el relé conduce durante el tiempo OP, y luego se desconecta;
• P2: Dar una señal de activación, después de que el relé se desconecta el tiempo CL, el relé conduce el tiempo OP, y después de que se completa el temporizador, desconectar el relé;
• P2.1: Si hay una señal de activación durante el proceso, es inválida y el ciclo continúa funcionando;
• P2.2: Si hay una señal de activación durante el proceso, el ciclo se interrumpirá y se comenzará un nuevo ciclo desde cero;
• P2.4: Encender nuevamente (sin señal), el relé se activará después del tiempo CL cuando esté desconectado;
• P3.1: Dar una señal de activación, después de que el relé conduzca el tiempo OP, el relé se desconecta el tiempo CL, y luego repetir las acciones anteriores. Dentro del ciclo, dar la señal nuevamente, el relé se desconecta y el temporizador se detiene; el número de ciclos (LOP) se puede establecer;
• P3.2: Después de encender, no es necesario activar una señal. El relé conduce durante el tiempo OP y se desconecta durante el tiempo CL, y las acciones anteriores se repiten; la señal nuevamente dentro del ciclo, es inválida, el ciclo continúa; el número de ciclos (LOP) se puede establecer;
• P4: Si hay una señal de activación, el temporizador se reiniciará y el relé permanecerá conductivo; cuando la señal desaparezca, desconectar el relé después del tiempo OP; durante el período de temporización, si hay una señal nuevamente, el temporizador se reiniciará a cero;

CÓMO ESTABLECER PARÁMETROS

1. Determinar el modo de trabajo del relé;

Modo de funcionamiento del relé

En la interfaz principal (cuando el módulo está encendido, parpadeará en el modo de trabajo actual (modo P1.1 por defecto), y luego ingresará a la interfaz principal), "mantenga presionado el botón SET durante 2 segundos y luego suéltelo" para ingresar a la interfaz de selección de modo, y seleccione el modo a configurar presionando brevemente los botones UP y DOWN (P1.1~P4);

Después de seleccionar el modo a configurar (por ejemplo, P3.2), presione brevemente la tecla SET para establecer los parámetros correspondientes. En este momento, los parámetros a configurar parpadearán (tiempo de conducción OP, tiempo de desconexión CL, ciclos LOP ("---" representa ciclos infinitos)). Ajuste los valores de los parámetros a través de UP y DOWN, y soporte de presión larga (aumento o disminución rápida) y presión corta (aumento o disminución de 1 unidad); Después de establecer los valores de los parámetros, presione brevemente la tecla STOP para seleccionar la posición decimal y elegir el rango de temporización (correspondiente desde 0.1 segundos hasta 999 minutos); Presione brevemente la tecla SET para establecer el siguiente parámetro para el modo actual, el proceso es el mismo que el anterior;

Después de configurar los parámetros para el modo seleccionado, mantenga presionado el botón SET durante 2 segundos antes de soltarlo. El modo actualmente configurado parpadeará y luego regresará a la interfaz principal. ¡La configuración de los parámetros es exitosa, muy simple!

Interfaz principal

Cuando el relé no está en funcionamiento, muestra "000" (sin punto decimal). Cuando el relé está en funcionamiento, tiene un punto decimal, ¡lo cual es muy claro!

Interfaz de selección de modo

Presione y mantenga presionado el botón SET para ingresar. Después de completar la configuración, presione y mantenga presionado el botón SET para salir y regresar a la interfaz principal. ¡Es muy simple!

Función del botón STOP

• Modo de habilitación del relé:
  • ON: El relé puede conducir durante el tiempo de conducción OP;
  • OFF: Se prohíbe la conducción del relé y permanece en estado cerrado;

  Presione brevemente el botón STOP en la interfaz principal para alternar entre ON y OFF. El estado actual parpadeará y luego regresará a la interfaz principal. (Esta función es una función de parada de emergencia, un relé que se puede abrir y cerrar con un solo clic)

• Modo de sueño:
  • C-P modo de sueño: Dentro de cinco minutos, si no hay operación, la pantalla digital se apagará automáticamente y el programa funcionará normalmente;
  • O-D modo normal: La pantalla digital está siempre encendida;

  Mantenga presionado el botón STOP durante 2 segundos, luego suéltelo para alternar entre los estados C-P y O-D. El estado actual parpadeará y luego regresará a la interfaz principal.

Peso

18.0g

Frente de la placa

• GND-T
• OUT+
• OUT-
• VIN
• 5-30V

Parte trasera de la placa

• GND
• OUT+
• OUT

Número de versión

JL-801-V1.3

Otros componentes

• D418
• BA2H19
• LED1

Display

888

Texto adicional de la imagen

• GND
• 5-30V
• OUT+
• OUT
• STOP
• SIGNAL

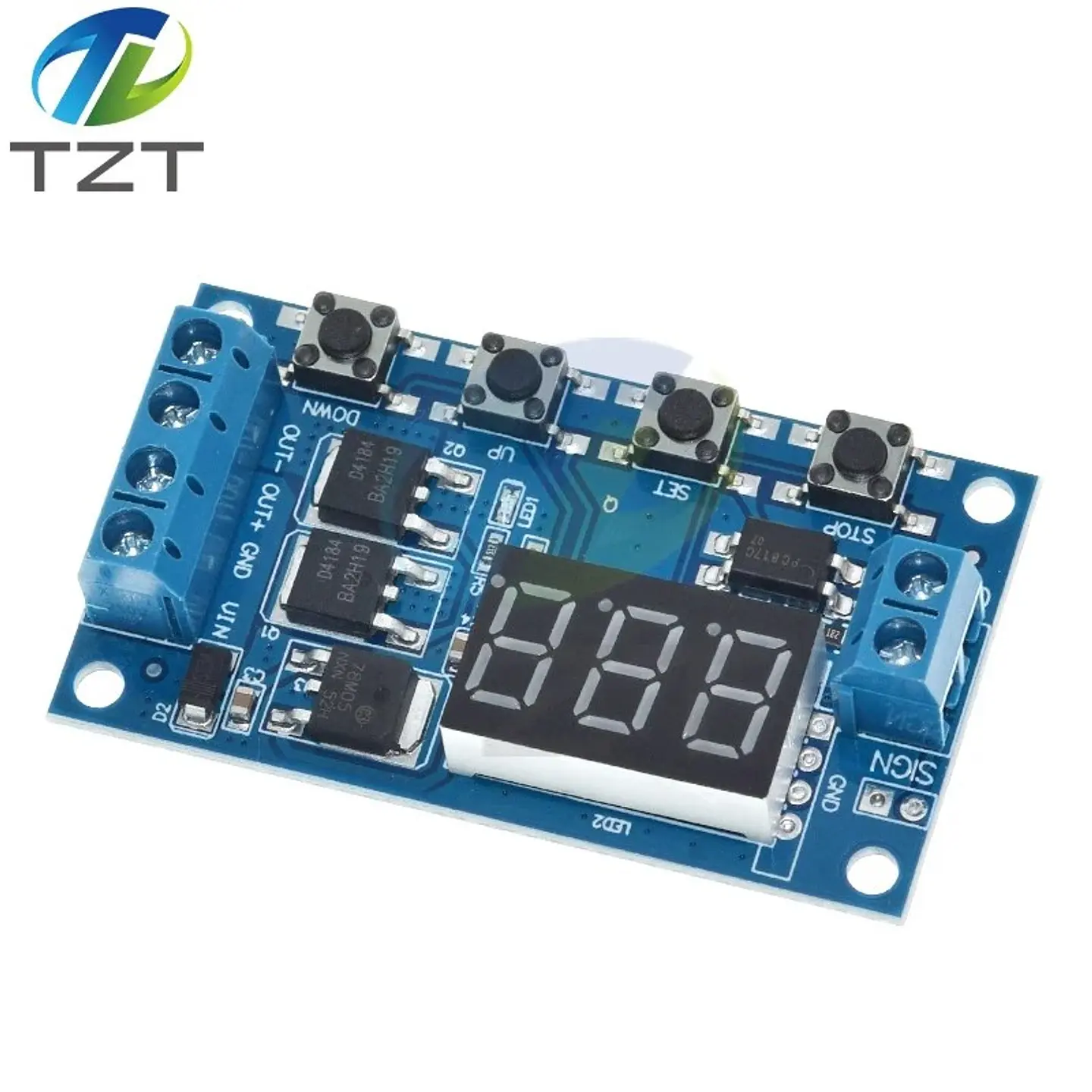

Frente del dispositivo

• LED2
• GND
• SIGN
• GND-T
• STOP
• SET
• UP
• DOWN
• UNIT

Parte trasera

• 5-30V
• GND
• OUT+
• OUT

Código en la parte trasera

Texto del lado frontal

• GND-T
• 8.00
• CN2
• OUT+
• GND

Texto del lado trasero

• 5-30V
• GND
• OUT+
• OUT
