Ficha técnica completa

Compatibilidad

• Automóviles
• Motocicletas
• Camiones pesados
• SUVs
• Pickup trucks
• Buses

Descripción técnica detallada

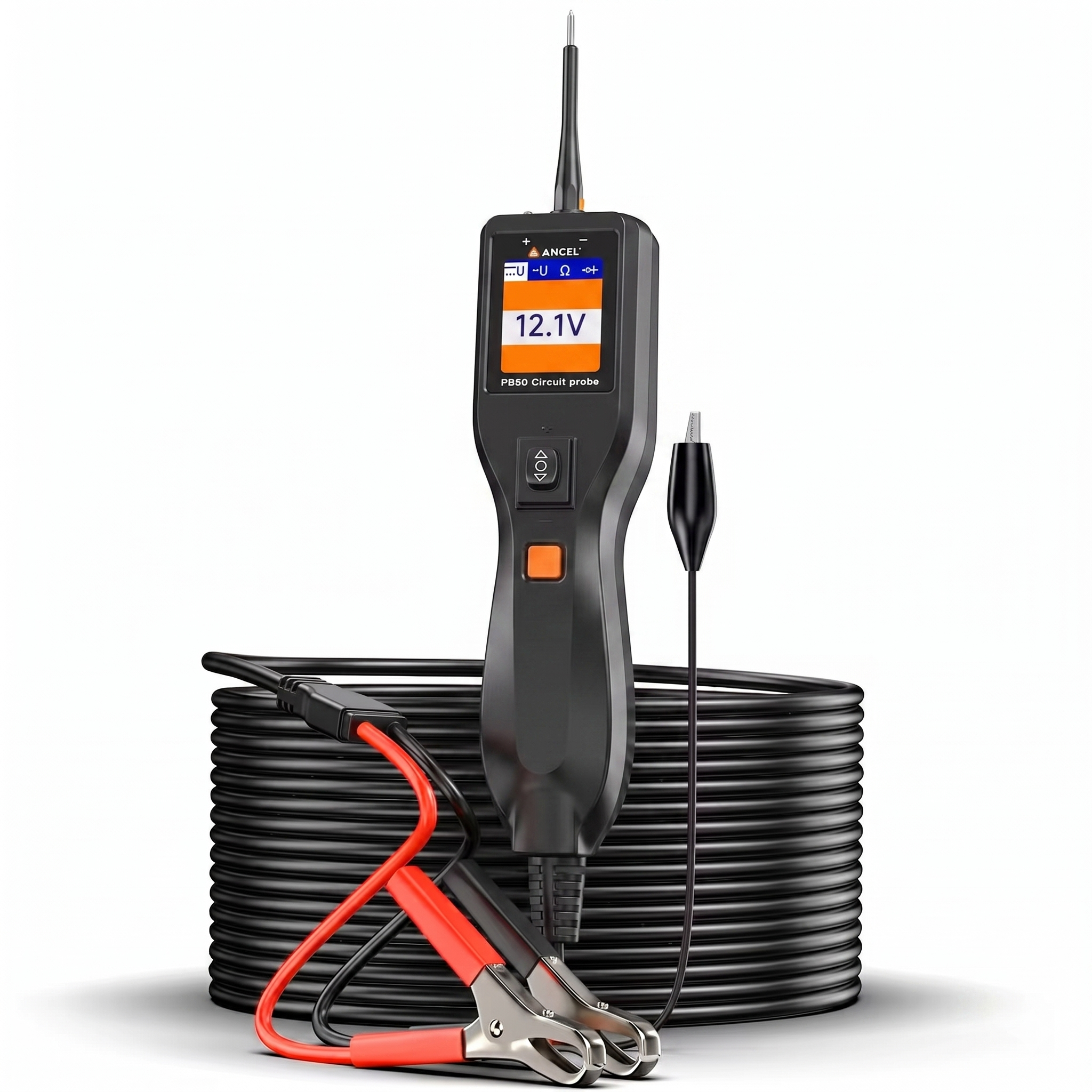

ANCEL PB50 12/24V - Probador de Circuito Eléctrico de Coche

El probador de circuito ANCEL PB50 es una sonda de prueba resistente a voltaje que permite comprobar señales de voltaje y tierra en un circuito de corriente continua (CC) típico. Además, se puede utilizar para enviar señales de voltaje y tierra. Funciona como una luz de prueba que puede alimentar circuitos o proporcionar un buen solo conocido. De esta manera, puedes probar eficazmente componentes y circuitos sin necesidad de utilizar los viejos clips de cocodrilo y cables de puente. Puedes alimentar o tomar un circuito directamente a través de la parte superior del dispositivo.

Funciones del Producto ANCEL PB50

Hay cuatro modos para diagnosticar los sistemas eléctricos, los cuales se pueden acceder presionando el botón de modo y alternando entre cada uno:

• Voltaje CC: Mientras la herramienta está en este modo, al comunicar la punta de la sonda a un circuito, la pantalla LCD leerá la tensión de corriente continua con una resolución de 0,1 voltios.
• Voltaje CA: Mientras la herramienta está en este modo, al comunicar la punta de la sonda a un circuito, la pantalla LCD mostrará el voltaje máximo, el voltaje mínimo y la frecuencia.
• Resistencia: Mientras la herramienta está en este modo, al comunicar la punta de la sonda a un circuito, la pantalla LCD leerá la resistencia entre la punta y el cable de tierra auxiliar.
• Diodo: En este modo, la punta de la sonda debe contactar al terminal positivo del diodo, y el cable de tierra auxiliar debe conectarse al terminal negativo del diodo. La pantalla mostrará la caída de voltaje hacia adelante, indicando la polarización hacia adelante. Si se invierten la punta de la sonda y el cable de tierra auxiliar, la pantalla no mostrará el voltaje, indicando la polarización inversa.

Funciones del Probador de Circuito del Sistema Eléctrico ANCEL PB50

• Inyección de potencia, medición, prueba de tierra, control de polaridad, prueba de continuidad y activación de componentes.
• Leer el medidor AVO, voltaje, corriente y resistencia.
• Generalizar los componentes eléctricos, como el ventilador de refrigeración, el relé, etc.
• Activar los componentes.
• Determinar el circuito positivo, negativo y abierto.
• Probar los contactos de tierra defectuosos, seguir y localizar cortocircuitos sin desperdiciar el fusible.
• Probar la continuidad del interruptor de alimentación, relé y diodo.
• Proteger la herramienta contra sobrecarga.
• Permitir trabajar en zonas oscuras utilizando la luz frontal incorporada.
• Probar a lo largo del vehículo mediante el cable largo.

ANCEL PB50 - Probador de Circuitos Eléctricos para Autos 12/24V

Con el probador PB50, puedes verificar señales de voltaje y tierra en un circuito de corriente continua (DC) típico. Sin embargo, la ventaja es que también puedes usarlo para enviar señales de voltaje y tierra. Funciona como una luz de prueba que puede alimentar circuitos o proporcionar una buena tierra conocida. De esta manera, puedes probar componentes y circuitos de manera efectiva sin tener que sacar los viejos clips de cocodrilo y cables de puente. Puedes alimentar o conectar a tierra un circuito directamente a través de la parte superior del dispositivo.

Hay cuatro modos para diagnosticar los sistemas eléctricos, los cuales se pueden acceder presionando el botón de modo y alternando entre cada uno.

• Voltaje DC: Mientras la herramienta esté en este modo, contacta la punta del probador a un circuito, luego la pantalla LCD mostrará el voltaje DC con una resolución de 0.1 voltios.
• Voltaje AC: Mientras la herramienta esté en este modo, contacta la punta del probador a un circuito, luego la pantalla LCD mostrará el voltaje máximo, el voltaje mínimo y la frecuencia.
• Resistencia: Mientras la herramienta esté en este modo, contacta la punta del probador a un circuito, luego la pantalla LCD mostrará la resistencia entre la punta y el cable de tierra auxiliar.
• Diodo: En este modo, la punta del probador debe contactar el terminal positivo del diodo, conecta el cable de tierra auxiliar al terminal negativo del diodo, la pantalla mostrará la caída de voltaje directa, indicando el sesgo directo. Si intercambias la punta del probador y el cable de tierra auxiliar, la pantalla no mostrará el voltaje, indicando el sesgo inverso.

Funciones del Probador de Circuitos Eléctricos ANCEL PB50

• Inyección de energía, medición, prueba de tierra, verificación de polaridad, prueba de continuidad y activación de componentes.
• Lectura del medidor AVO, voltaje, corriente y resistencia.
• Energizar componentes eléctricos, como el ventilador de refrigeración, relé, etc.
• Probar la continuidad del interruptor de energía, relé y diodo.
• Proteger la herramienta de sobrecargas.
• Permitir trabajar en áreas oscuras utilizando la luz frontal incorporada.

INSPECCIÓN DEL VEHÍCULO ANCEL - VERIFICACIÓN DE TIERRA - PROBADOR DE CIRCUITOS - PRUEBA AC & DC - VEHÍCULOS 12V & 24V

¿QUÉ LE PASA A MI VIEJO AMIGO?

• Fallo en el circuito
• Problemas desafiantes en el circuito
• Luz del remolque rota

VERIFICA TODOS LOS PROBLEMAS DE CIRCUITOS PARA TI

Conéctate, diagnostica y resuelve:

• Localiza cables rotos
• Encuentra los puntos defectuosos
• Localiza cortocircuitos
• Diagnostica luces de remolque
• Verifica la continuidad del circuito
• Activa todos los componentes del automóvil

PROBADOR DE SONDAS CON 4 MODOS DE TRABAJO EN 1

Cambio de un clic entre 4 modos de trabajo, ¡resuelve fácilmente los problemas de eficiencia laboral!

• 8.30Ω Prueba de resistencia
• 0.22V Prueba de diodo
• Prueba de voltaje AC
• 12.1V Prueba de voltaje DC

MÁS FUNCIONES ENCONTRADAS EN ANCEL PB50

Ahorra costos y tiempo de reparación, adecuado para aficionados, electricistas y técnicos:

• Recordatorio de audio
• Auto chequeo
• Prueba de circuito de señal
• Prueba de continuidad
• Luz LED
• Prueba positiva y negativa
• Protección contra sobrecarga
• Componente activo

Pantalla de visualización más clara

Interruptor de encendido

Botón de modo

99% SOPORTE PARA VEHÍCULOS DE 12V/24V

El Ancel PB50 te ayuda a solucionar cualquier problema de cableado:

• Automóvil
• Motocicleta
• Barco
• Camión pesado
• SUV
• Camioneta
• Bus

PB50

Probador de Circuito de Potencia

12V

24V

BP50

Prueba de Voltaje DC

Pruebas de Continuidad

• Prueba de resistencia
• Prueba de diodo

Pruebas de Circuito de Señal

NO DUDES EN AÑADIR EL PB50 A TU CAJA DE HERRAMIENTAS

¿CÓMO INSTALAR LA SONDA CORRECTAMENTE?

Inserta la sonda en el orificio redondo en la parte superior del detector. (La imagen a la izquierda muestra la instalación correcta y la de la derecha la instalación incorrecta).

PANTALLA LCD DE 1.7 PULGADAS

ENCUENTRA LOS PROBLEMAS EN LA OSCURIDAD.

DISEÑO ERGONÓMICO FÁCIL DE LEER

PB50 PRUEBA ANTI-ENVEJECIMIENTO

CUMPLE CON LOS ESTÁNDARES DE CERTIFICACIÓN INTERNACIONAL
