Ficha técnica completa

Compatibilidad

• Fuentes de alimentación de 5V, 9V, 12V y 24V
• Dispositivos eléctricos de hasta 10A
• Sistemas de automatización del hogar
• Proyectos de electrónica

Descripción técnica detallada

Características del Módulo de Relé

100% nuevo, de alta calidad.

• 1 módulo de relé con aislamiento fotoeléctrico.
• El módulo puede disparar el ajuste del puente alto o bajo.
• Con fuente de alimentación y indicador de acción de relé.
• El módulo utiliza la interfaz normalmente abierta del relé de calidad.
• Con el aislamiento del optoacoplador del chip, la capacidad de conducción es fuerte y el rendimiento es estable.
• Diseño tolerante de fallos, incluso si la línea de control está dañada, el relé no funciona.
• Indicador de potencia (verde), indicador de estado de relé (rojo).
• Diseño de interfaz fácil de usar, todas las interfaces se pueden conectar directamente al cable del terminal, muy conveniente.
• La tensión de trabajo del módulo es de 5V, 9V, 12V y 24V.

Interfaz del Módulo

• DC +: fuente de alimentación positiva (VCC)
• DC -: fuente de alimentación negativa (GND)
• En: terminal de control, corriente de conducción debe ser más de 4 mA.
• ACOM: control del circuito de tierra.
• Salidas de relé:
  • No: interfaz normalmente abierta del relé
  • COM: relé de interfaz universal
  • NC: interfaz normalmente cerrada del relé

Opciones de Disparo de Alto y Bajo Nivel

Es activado bajo cuando el puente está conectado al pin bajo. Es activado alto cuando el puente está conectado al pin alto.

Contenido del Paquete

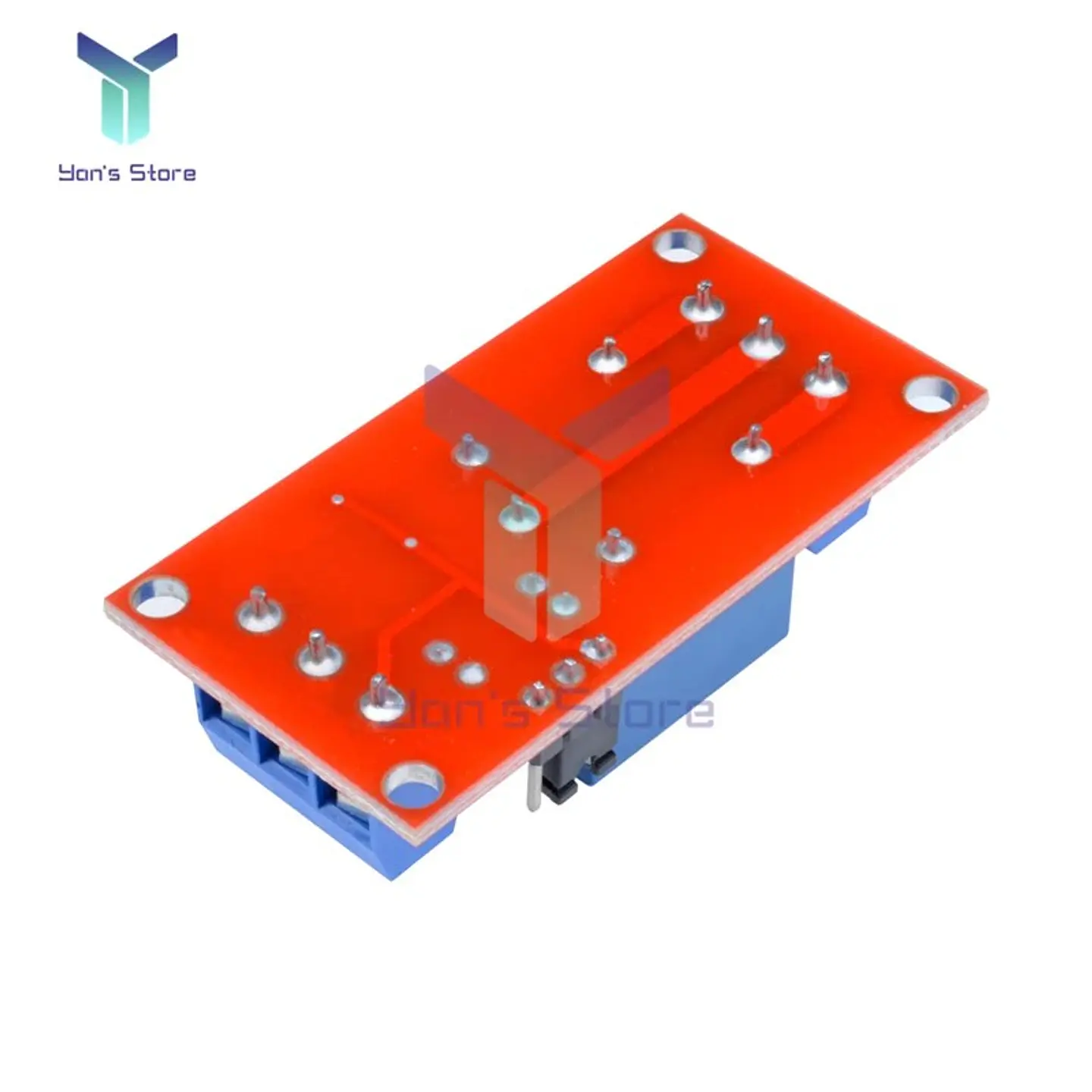

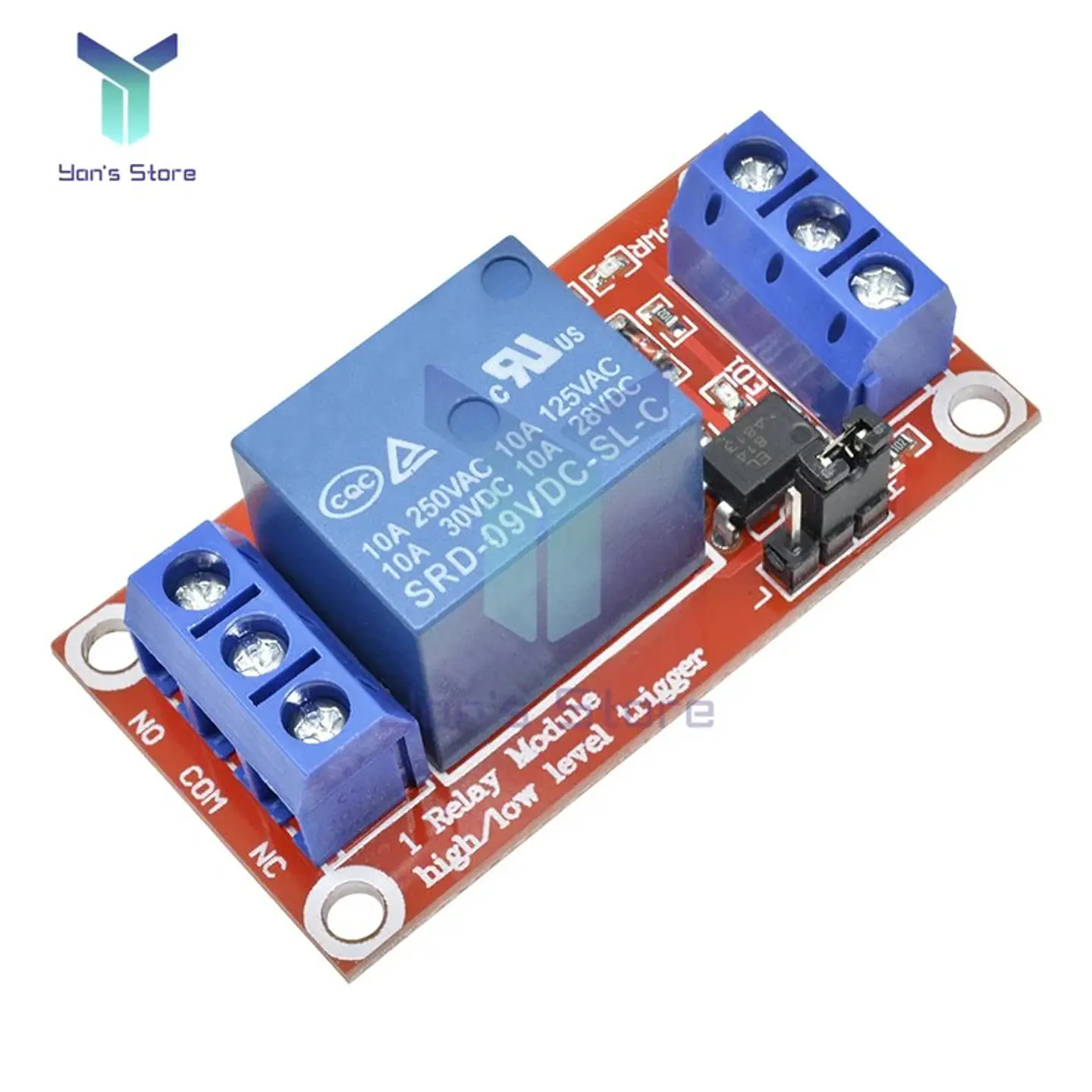

• 1 x módulo de relé 5V (con placa roja optoacoplador)
• 1 x módulo de relé 9V (con placa roja optoacoplador)
• 1 x módulo de relé 12V (con placa roja optoacoplador)
• 1 x módulo de relé 24V (con placa roja optoacoplador)

Descripción del Producto

Diseño tolerante a fallas, incluso si la línea de control está dañada, el relé no funcionará.

Indicador de encendido (verde), indicador de estado del relé (rojo).

Especificaciones Técnicas

• Voltaje de funcionamiento del módulo: 5V, 9V, 12V y 24V
• Interfaz del módulo:
  • DC +: fuente de alimentación positiva (VCC)
  • En: terminal de control, la corriente del variador debe ser superior a 4 mA
  • ACOM: control del circuito de tierra

• 1 módulo de relé 5V (con placa roja optoacopladora)
• 1 módulo de relé 9V (con placa roja optoacopladora)
• 1 módulo de relé 12V (con placa roja optoacopladora)
• 1 módulo de relé 24V (con placa roja optoacopladora)

Texto en la Imagen

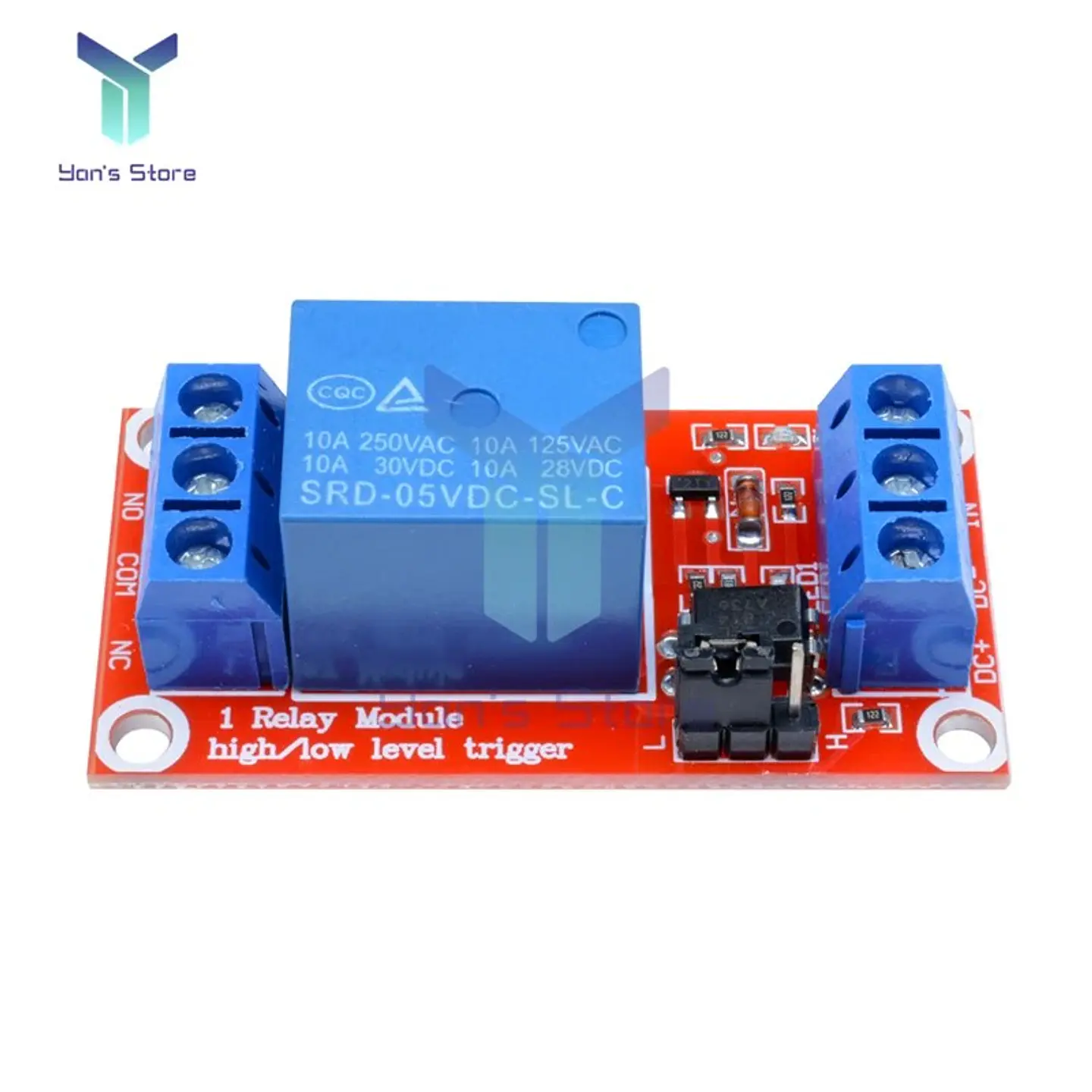

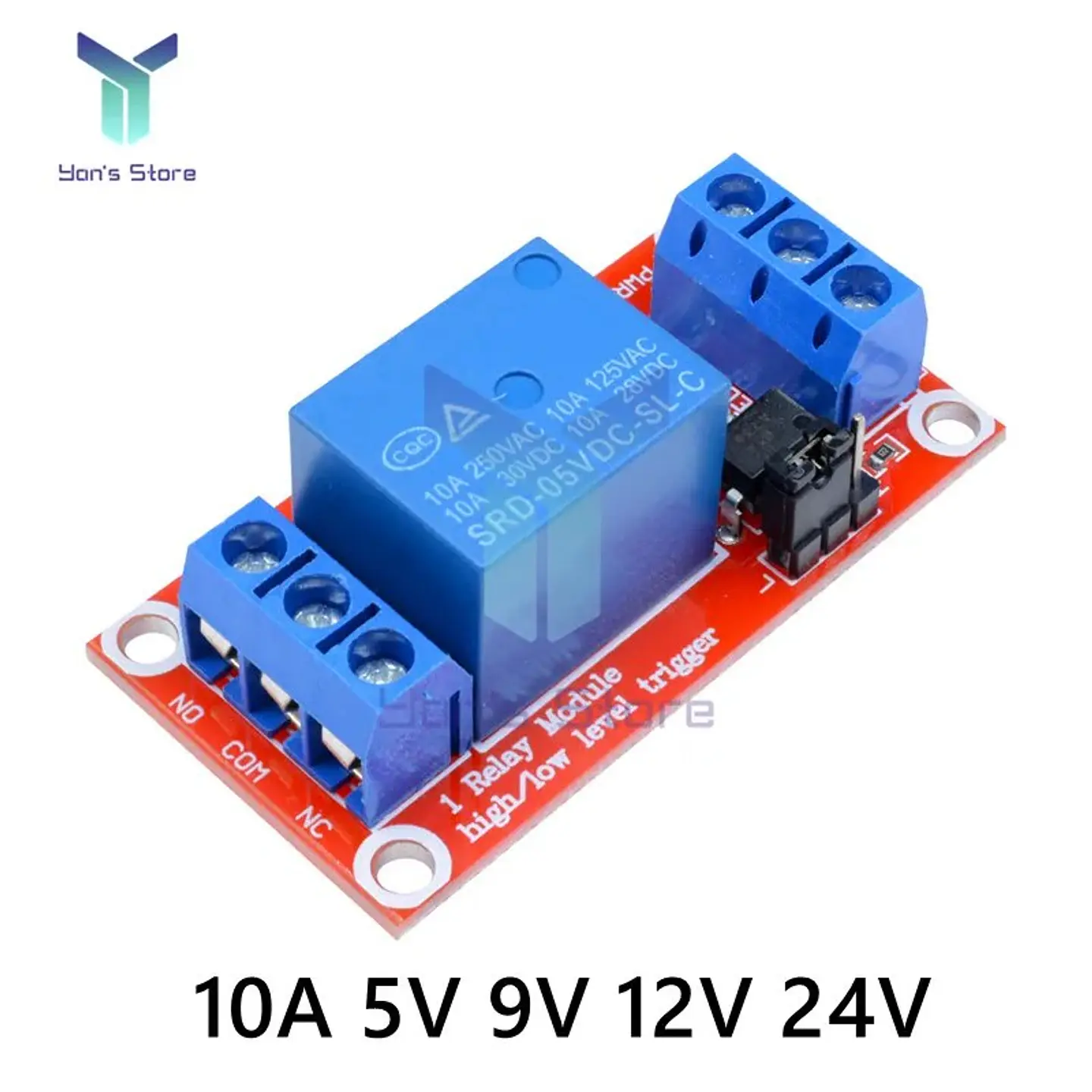

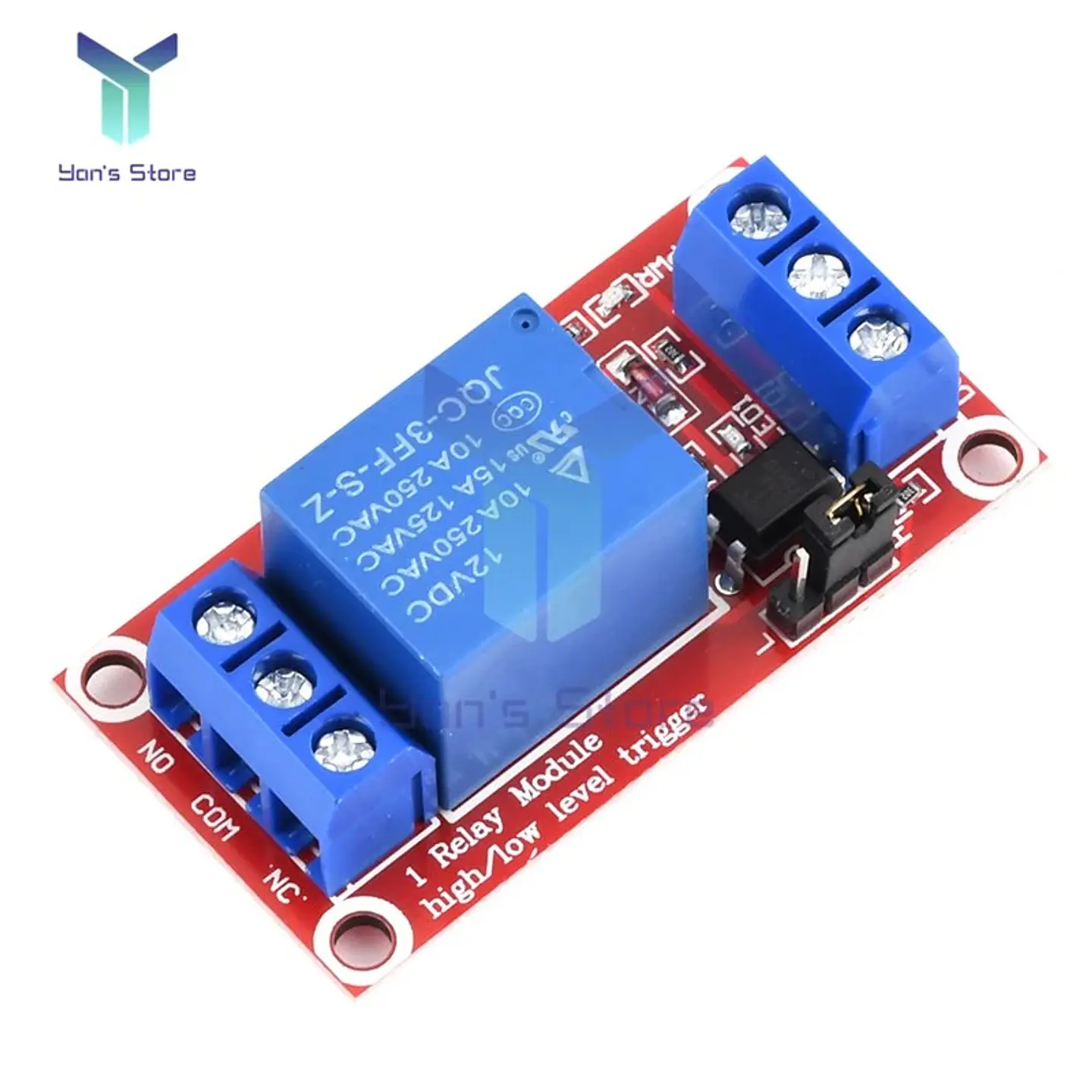

10A 5V 9V 12V 24V 1 Módulo de Relé disparo de nivel alto/bajo

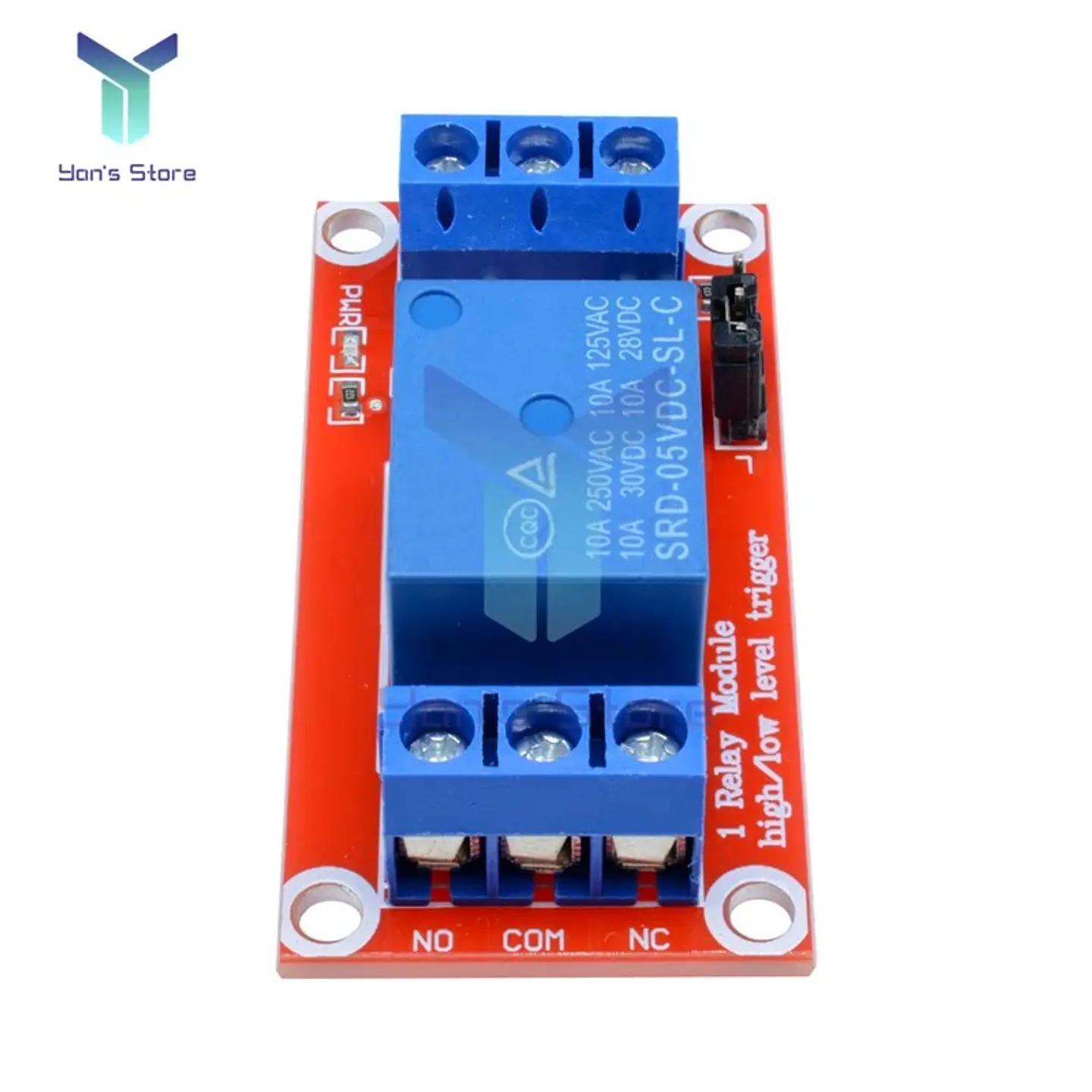

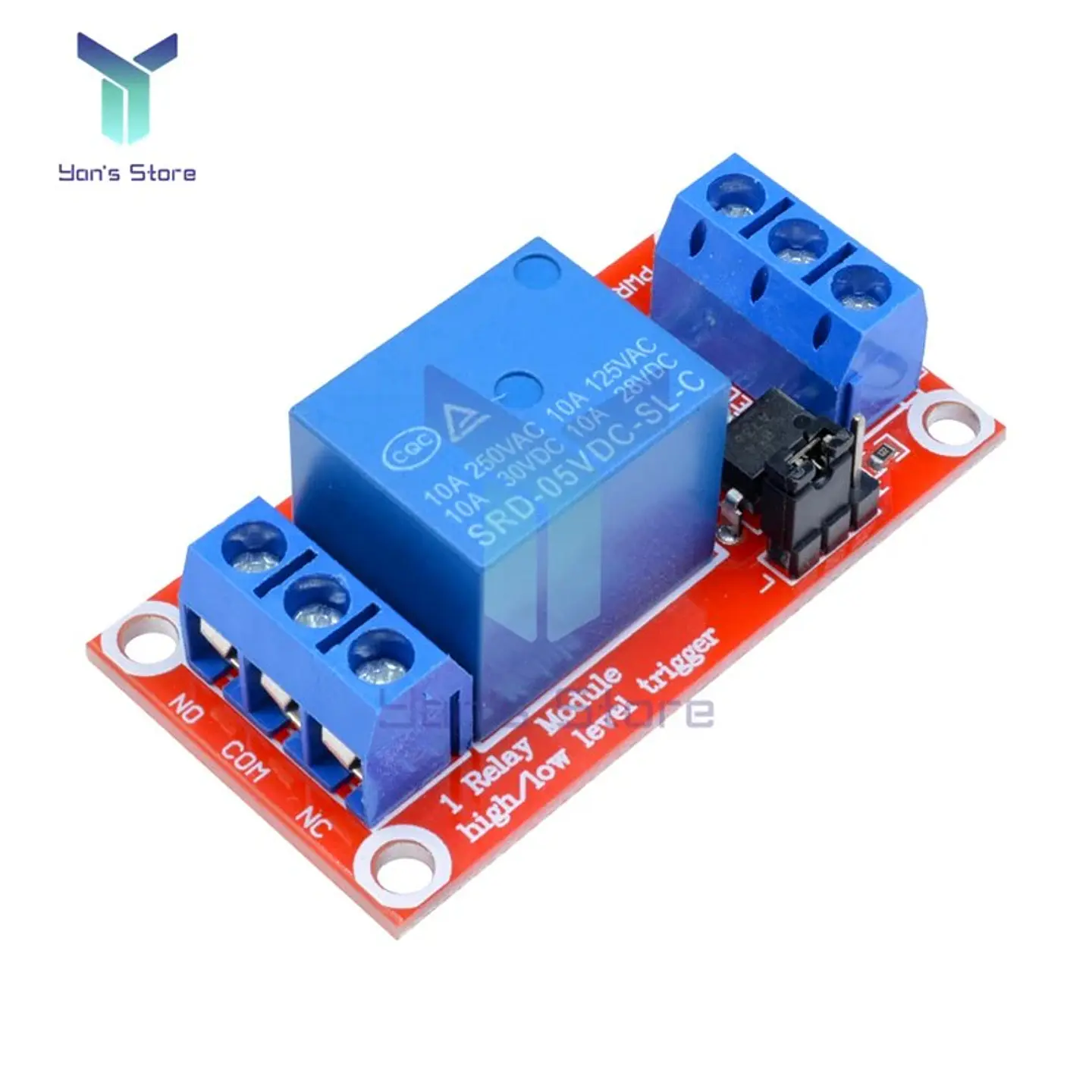

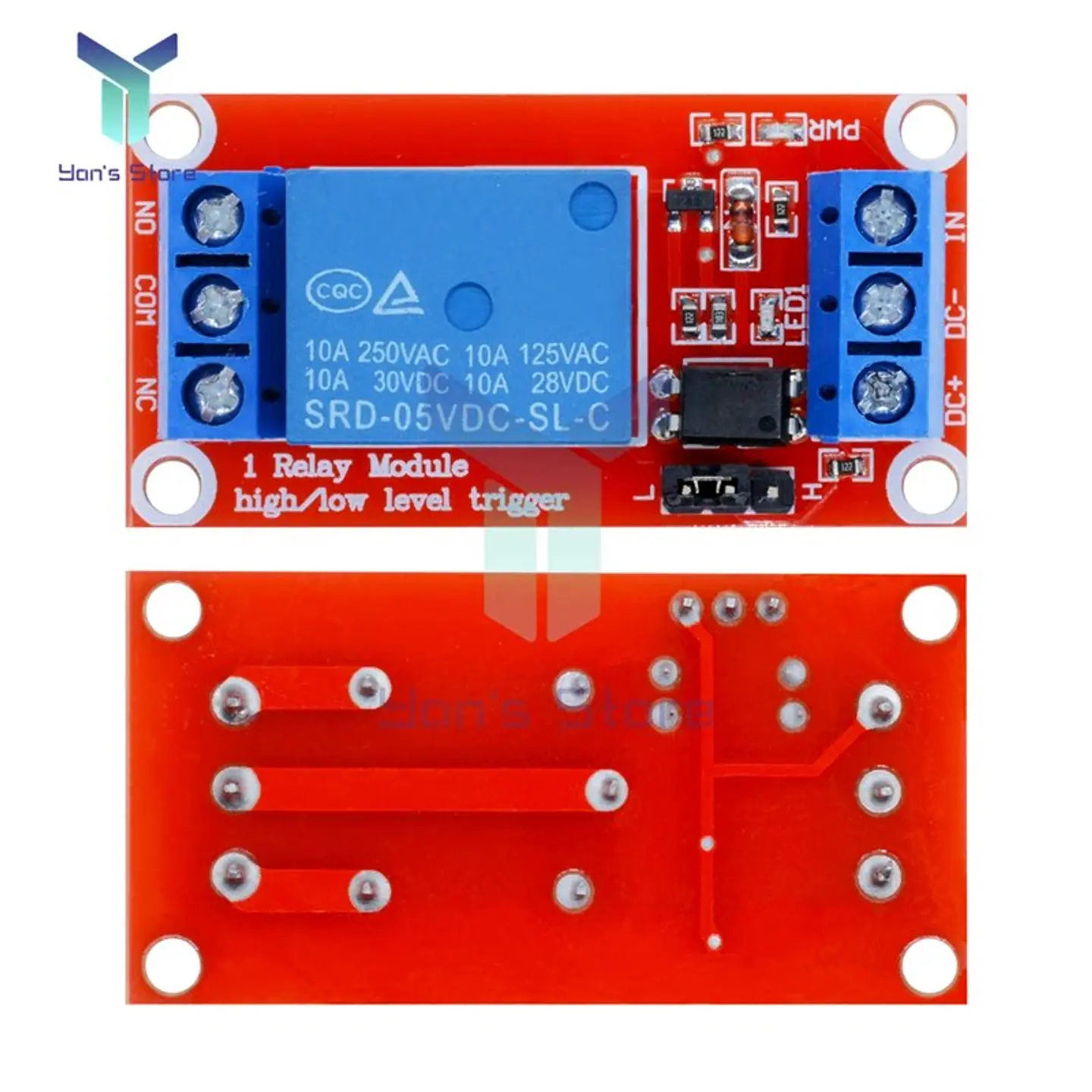

10A 250VAC 10A 125VAC 10A 30VDC 10A 28VDC SRD-05VDC-SL-C 1 Módulo de Relé disparo de nivel alto/bajo

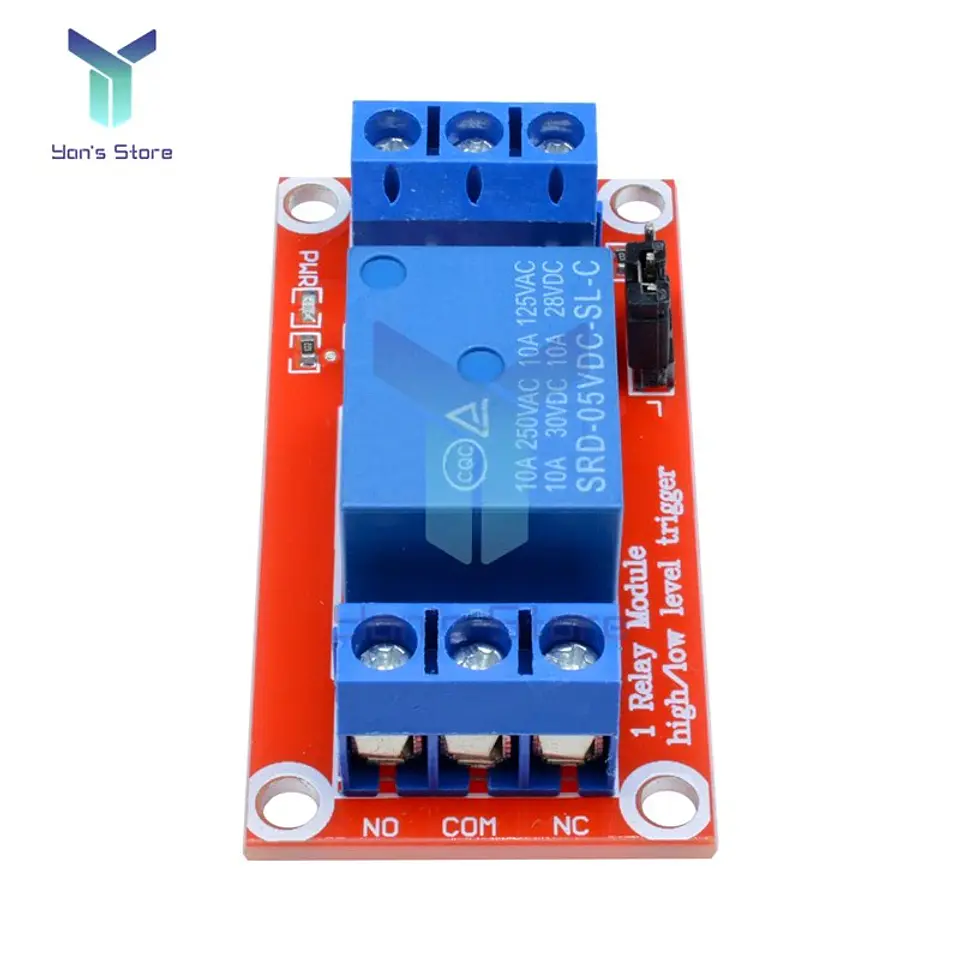

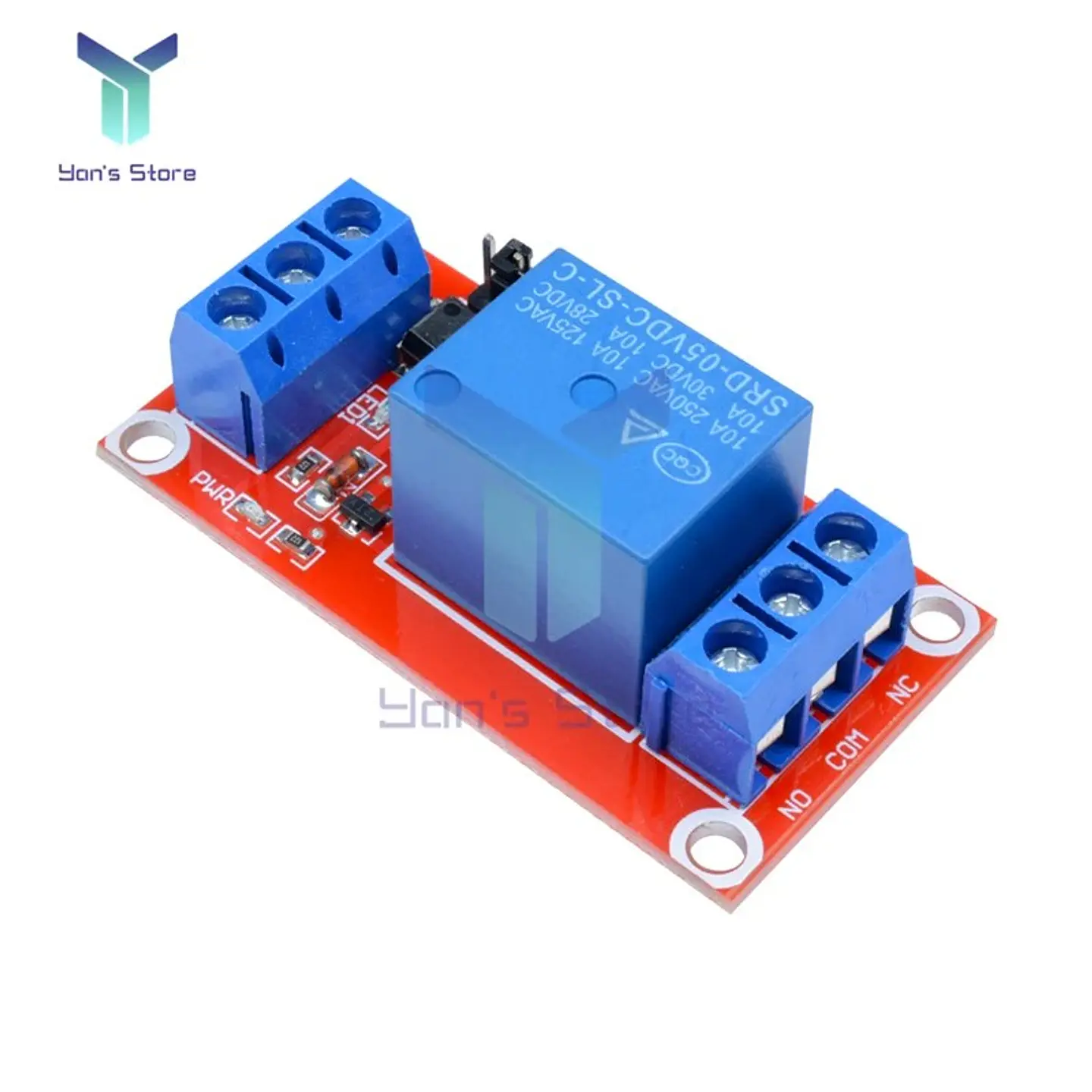

SRD-05VDC-SL-C 10A 250VAC 10A 125VAC NO COM NC

Especificaciones del Módulo de Relé

El Módulo de Relé SRD-05VDC-SL-C tiene las siguientes características:

• 10A 250VAC
• 10A 125VAC
• 10A 30VDC
• 10A 28VDC
• DC: 24V
• Disparador de nivel alto/bajo
• Módulo de relé de 1 canal con aislamiento por optoacoplador

Capacidad de Carga del Relé

La capacidad de carga del relé es la siguiente:

• 250V 10A (AC)
• 30V 10A (DC)

Conexiones del Relé

• NO (Normalmente Abierto)
• COM (Común)
• NC (Normalmente Cerrado)

Modelos de Relé

• SRD-05VDC-SL-C
• JZC-11F

Otros Detalles

El módulo de relé también es compatible con las siguientes tensiones:

• 10A 5V
• 10A 9V
• 10A 12V
• 10A 24V

Módulo de Relé

El Módulo de Relé es un dispositivo que permite controlar dispositivos eléctricos mediante señales de bajo voltaje. A continuación se detallan sus características técnicas:

• Tipo: Módulo de Relé de nivel alto/bajo
• Tensión de alimentación: 12VDC, 24VDC
• Capacidad de corriente:
• 10A a 250VAC
• 15A a 125VAC
• 10A a 30VDC
• 10A a 280VDC

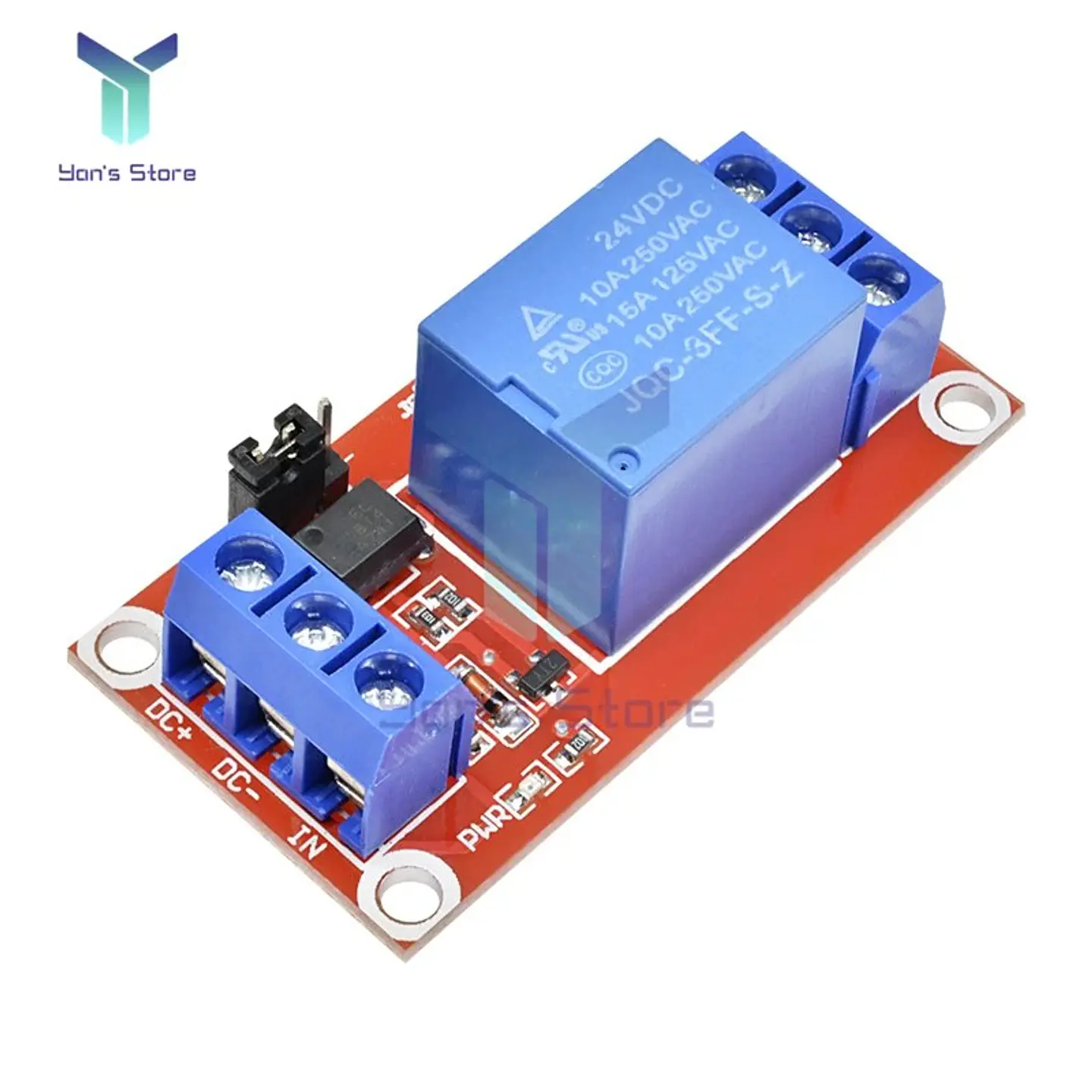

• Modelo: SRD-09VDC-SL-C, JQC-3FF-S-Z

Conexiones

• PWR
• DC+
• DC-
• IN

Este módulo es ideal para aplicaciones que requieren el control de dispositivos eléctricos a través de microcontroladores o sistemas de automatización. Su diseño permite una fácil integración en proyectos electrónicos.
