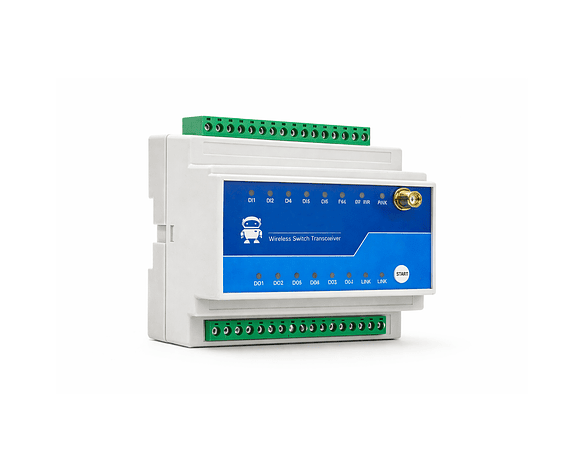

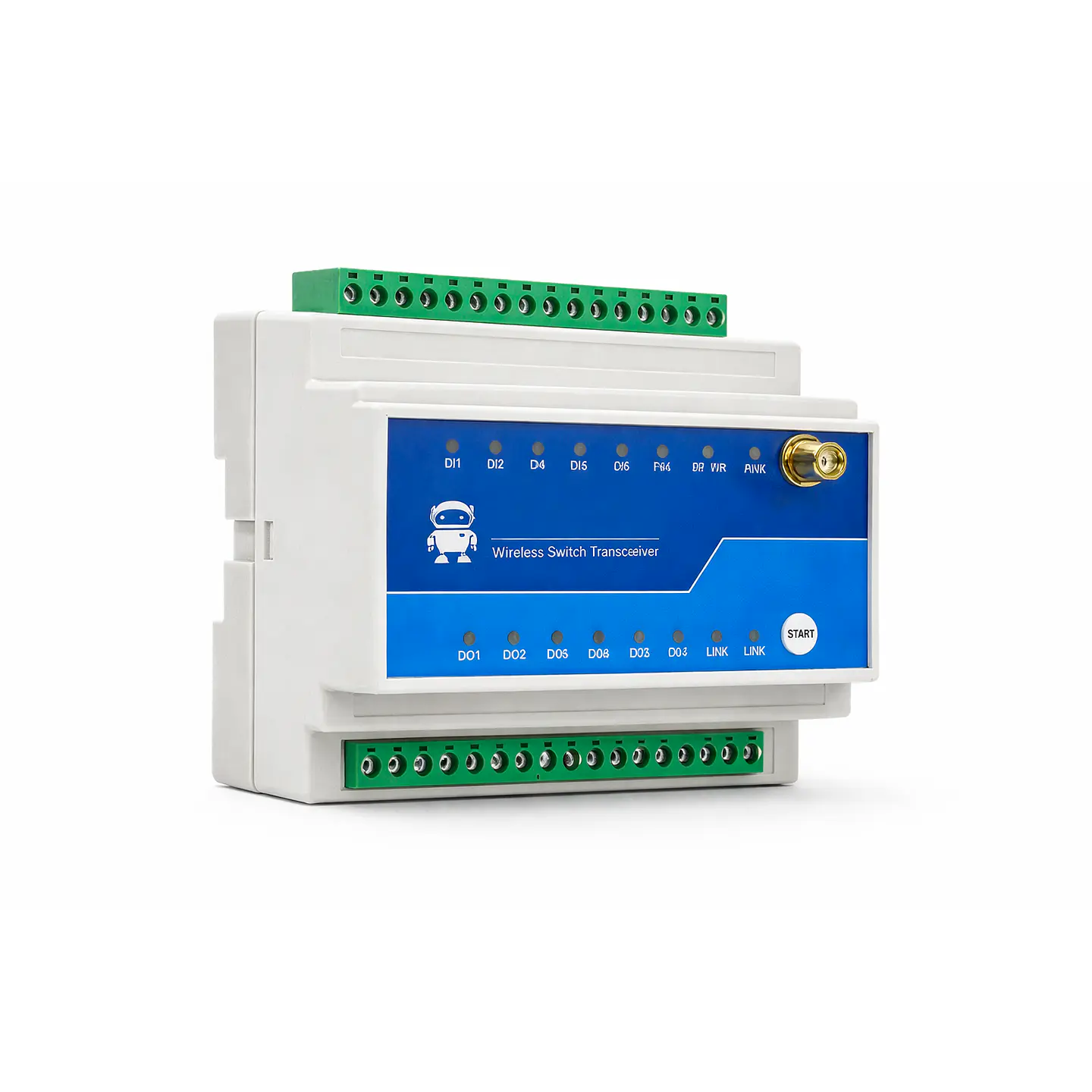

Interruptor de relé inalámbrico LoRa 8 vías 10KM
Optimiza tu sistema de automatización con el interruptor de relé inalámbrico LoRa de 8 vías. Con una impresionante capacidad de transmisión de hasta 10 kilómetros en condiciones ideales, este dispositivo es perfecto para controlar múltiples dispositivos desde una única ubicación. Su diseño industrial asegura un rendimiento confiable incluso en entornos difíciles.
Beneficios
- Transmisión de larga distancia de hasta 10KM en condiciones ideales.
- Soporta hasta 200 unidades esclavas, ideal para proyectos de gran escala.
- Instalación sencilla y rápida, con un método de emparejamiento intuitivo.
- Diseño industrial que garantiza durabilidad y resistencia a condiciones adversas.
- Indicadores LED que muestran el estado de funcionamiento en tiempo real.
- Bajo consumo de energía, lo que prolonga la vida útil del sistema.
- Comunicación encriptada para mayor seguridad y evitar interferencias.
- Amplia compatibilidad con dispositivos que utilizan tecnología LoRa.
Aplicaciones
Este interruptor es ideal para aplicaciones en automatización industrial, control de iluminación, sistemas de seguridad y proyectos de IoT. Su capacidad de transmisión a larga distancia lo hace perfecto para entornos donde el cableado es complicado o costoso.
Especificaciones principales
| Frecuencia de operación | 868/915MHz |
| Número de vías | 8 vías |
| Distancia de transmisión | 5/10KM (en condiciones ideales) |
| Método de comunicación | LoRa |
| Capacidad de unidades esclavas | Hasta 200 |
| Rango de temperatura | -40°C a +85°C |
| Alimentación | DC 8 ~ 28V |
| Indicadores LED | Estado, DO1, DO2, DO3, DO4, LINK, PWR |
| Modo de emparejamiento | Emparejamiento por clave |
| Calidad industrial | Sí |
Contenido del paquete
| Interruptor de relé LoRa | 1 |
| Manual de usuario | 1 |
| Accesorios de montaje | 1 set |
Preguntas frecuentes
¿Cómo se instala el interruptor de relé?
La instalación es sencilla, solo necesita seguir el manual de usuario que incluye instrucciones paso a paso.
¿Qué distancia real puedo esperar en condiciones normales?
La distancia de transmisión puede verse afectada por obstáculos como muros y interferencias, por lo que en entornos reales puede ser menor que los 10KM especificados.
¿Cuántas unidades esclavas puedo conectar?
Puedes conectar hasta 200 unidades esclavas al interruptor.
¿Es compatible con otros dispositivos LoRa?
Sí, es compatible con cualquier dispositivo que opere en las frecuencias de 868/915MHz.
¿Qué tipo de alimentación requiere?
Requiere una alimentación de DC 8 a 28V.
¿Cómo se asegura la comunicación entre dispositivos?
Utiliza comunicación encriptada para evitar interferencias y asegurar la integridad de los datos.
Más información técnica
Ficha técnica completa
| Nombre de la marca | CDSENET |
| Producto químico de alta preocupación | Ninguno |
| Origen | CN(Origen) |
Funciones y modos
- Control remoto de dispositivos eléctricos
- Transmisión de datos a larga distancia
- Emparejamiento rápido y sencillo
- Indicadores LED para estado de funcionamiento
- Soporte para múltiples modos de operación
- Recuperación automática en caso de fallos
- Sincronización de información entre dispositivos
Compatibilidad
- Dispositivos LoRa
- Sistemas de automatización industrial
- Controladores de iluminación
- Sensores de seguridad
Descripción técnica detallada
CDSENET
无线对传开关 (Wireless Switch Transceiver)
Dimensiones:
- 72mm
- 52mm
- 113mm
- 107mm
- 37mm
Indicadores LED:
- ESTADO
- DO1
- DO2
- DO3
- DO4
- ENLACE
- PWR
Tamaños de dimensiones:
- 113mm (vertical)
- 37mm (vertical)
Características del producto:
- Transmisión inalámbrica
- 5km/10km disponible
- Comunicación encriptada, sin preocupaciones a través de paredes
- Calidad industrial
- Rango de temperatura: -40°C a +85°C
Fácil de usar
Soporte de software y hardware watchdog
Watchdog incorporado, nunca se congela
Visualización de información
Cuando la unidad principal tiene entrada de canal 1, todas las unidades esclavas emiten 1 para encender la bombilla.
Configuración:
- 1 maestro N esclavo (Patrón 1)
- Cuando cualquier máquina esclava tiene una entrada, la salida principal encenderá la bombilla.
- El número de unidades puede aumentar hasta 200.

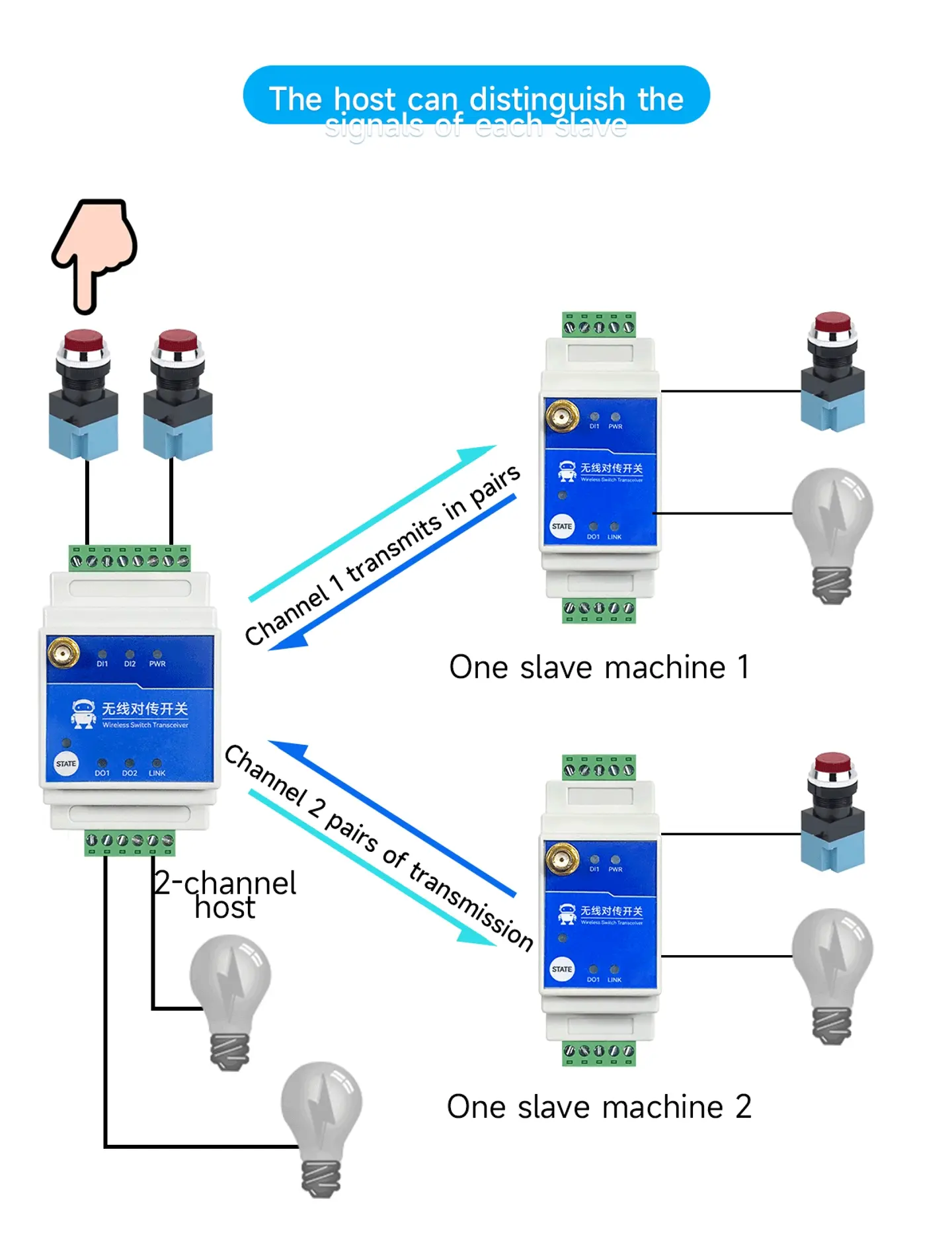

1 Master N Slave (Modo 2)
A continuación se presenta el texto que aparece en la imagen:
"El host puede distinguir las señales de cada esclavo. El Canal 1 transmite en pares. Una máquina esclava 1. Canal 2 pares de transmisión. Una máquina esclava 2. Host de 2 canales."
Interruptor de transmisión remoto inalámbrico
- 5km/10km disponibles
- Transceptor de interruptor inalámbrico
- DO1
- DO2
- DO3
- DO4
- PWR
- STATE
- LINK
- DO1
- DO2
- LINK
12 funciones principales
- Cumple con los requisitos de aplicación
- Versión LoRa
- Emparejamiento rápido
- Transmisión a larga distancia
- Múltiples canales de transmisión
- Cifrado de paquetes asegura que no haya interferencia en la comunicación
- Conveniente para depuración en el sitio
- Múltiples luces indicadoras de estado
- Baja latencia y respuesta rápida
- Sincronización de información
- Recuperación automática
- Estado de sincronización
- Trabajo estable y confiable
- Watchdog de software y hardware
- Alta protección del circuito
- Temperatura de grado industrial: -40°C~85°C
- Conveniente para construcción
- Instalación en riel guía
- Adaptado a entornos difíciles
- Proceso a prueba de tres elementos
Tabla de comparación de parámetros
| Modelo de producto | Atributos del producto | Número de rutas | Distancia de transmisión | Método de comunicación | Método de emparejamiento | Función | Modo de alimentación |
|---|---|---|---|---|---|---|---|
| E860-DTU (1010-900SL22)-V2 | [1to1] Interruptor de 1 vía/5km | 1 | 5km | LoRa 868MHz / 915MHz | Emparejamiento por clave | 1-a-1, 1 maestro N esclavo, N maestros 1 esclavo | DC 8 ~ 28V |
| E860-DTU (2020-900SL22)-V2 | [1to1] Interruptor de 2 vías/5km | 2 | 5km | - | - | - | - |
| E860-DTU (4040-900SL22)-V2 | [1to1] Interruptor de 4 vías/5km | 4 | 5km | - | - | - | - |
| E860-DTU (8080-900SL22)-V2 | [1to1] Interruptor de 8 vías/5km | 8 | 5km | - | - | - | - |
| E860-DTU (2020-900SL30)-V2 | [1to1] Interruptor de 2 vías/10km | 2 | 10km | - | - | - | - |
| E860-DTU (4040-900SL30)-V2 | [1to1] Interruptor de 4 vías/10km | 4 | 10km | - | - | - | - |
| E860-DTU (8080-900SL30)-V2 | [1to1] Interruptor de 8 vías/10km | 8 | 10km | - | - | - | - |
Soporta múltiples modos de trabajo
Soporta 1-a-1, 1-a-muchos, muchos-a-1 y muchos-a-muchos, 5/10km soporta control simultáneo de 200 unidades.
1-on-1
Host
Slave machine
1 a muchos - El número de unidades puede aumentar hasta 200
Múltiples pares de 1 - El número de unidades puede aumentar hasta 200

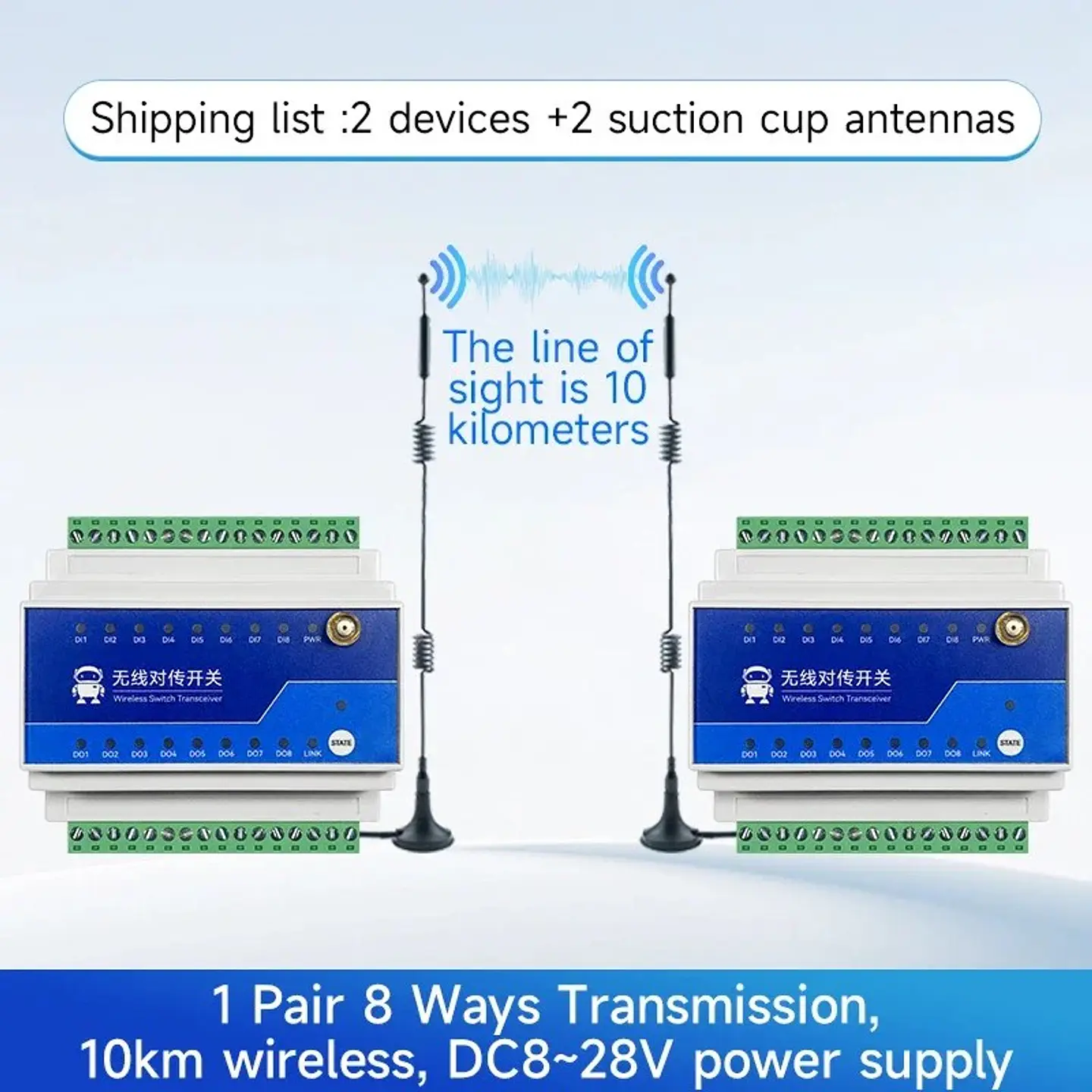

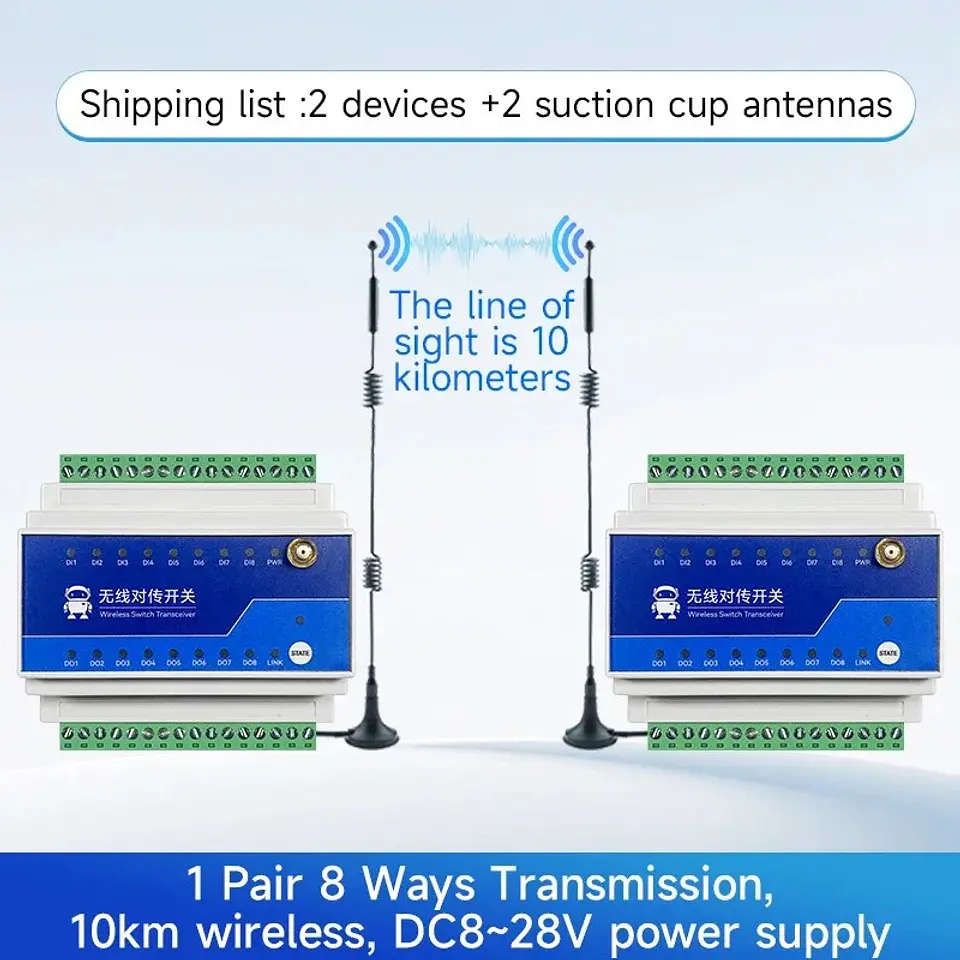

Versión LoRa: 5/10km
Distancia de comunicación medida 10km
Fácil de usar y rápido de emparejar
El método de emparejamiento por clave y el zumbador proporcionan un recordatorio de emparejamiento humanizado
Emparejamiento por clave
Múltiples canales de transmisión, comunicación encriptada por paquetes sin interferencias. Cada grupo de dispositivos se comunica de manera independiente. Hay 83 grupos para LoRa.

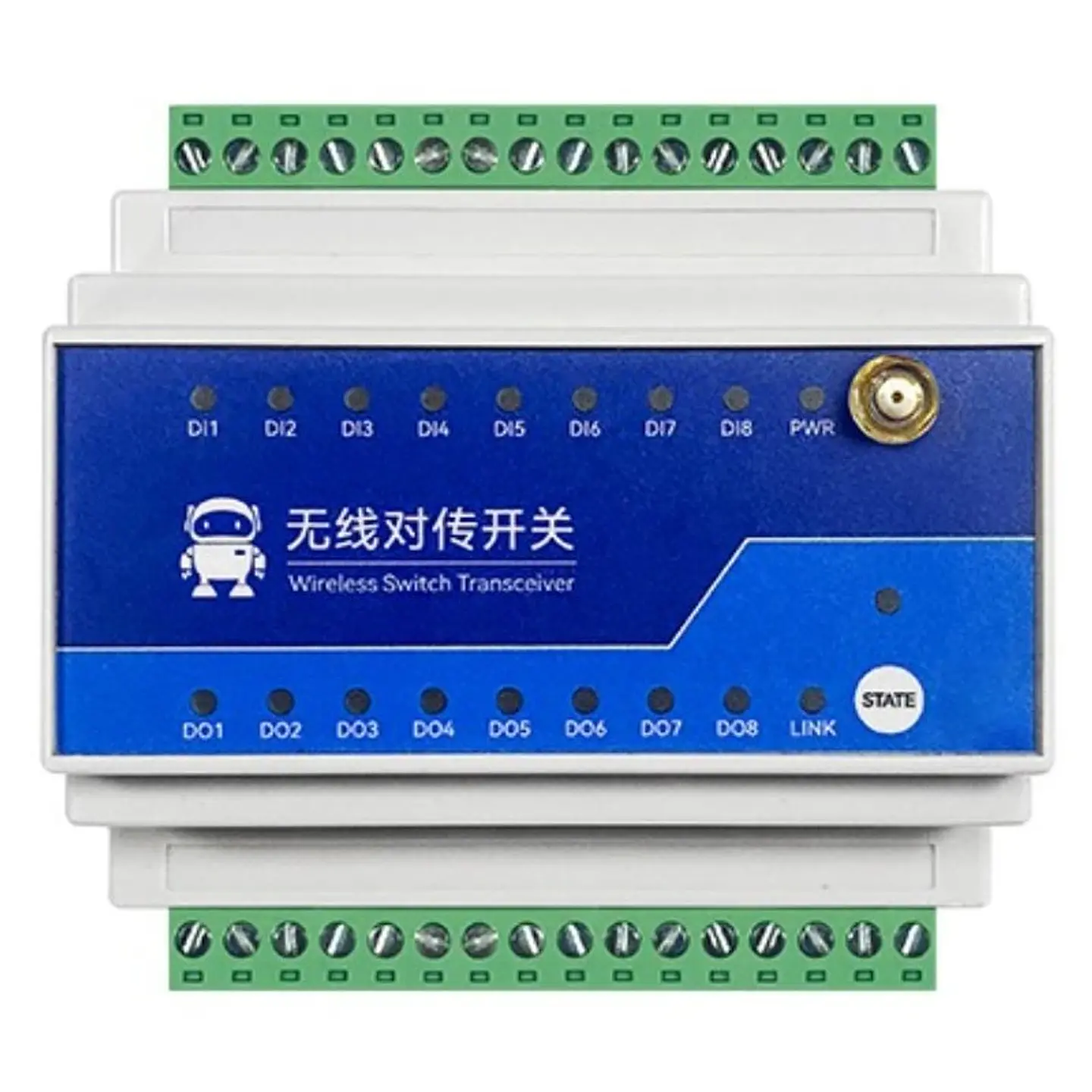

Indicadores múltiples muestran el estado de funcionamiento
| Puerto | Color de la luz indicadora LED |
|---|---|
| PWR | LED azul |
| LINK | LED amarillo |
| STATE | LED azul |
| DI1-DI8 | LED verde |
| OUT1-OUT8 | LED rojo |
Recuperación automática y sincronización automática del estado después de la desconexión de la red. El equipo está equipado con una función de autodiagnóstico para la comunicación. Cuando la comunicación se interrumpe, la salida (DO) se reiniciará automáticamente, mejorando en gran medida la seguridad y fiabilidad del uso en el sitio.
Anomalía de comunicación
Reanudar desde el punto de interrupción
Baja latencia, respuesta rápida y sincronización de información. La versión LoRa (5km/10km) responde en el tiempo más rápido de 300 milisegundos.
< 300ms
300 ms
Versión LoRa (5km/10km), con la respuesta más rápida dentro de 300 milisegundos.
Soporte para software y hardware watchdog
Watchdog incorporado, nunca se congela.
ESTADO
D01
D02
LINK
Alta protección de potencia, calidad industrial. Protección contra conexión inversa, sobrecorriente, sobrevoltaje.
| DI1 | DI2 | PWR | STATE | DO1 | DO2 | LINK |
|---|
Calidad de grado industrial. Puede operar de manera estable dentro del rango de temperatura de -45°C a 85°C, e incluso en casos extremos, puede seguir funcionando de manera estable.
Rango de Temperatura
-40°C a +85°C
Instalación de Riel Guía
Instalación estándar de riel guía de 35mm.
Estable y Confiable
Todos los productos pasan por pruebas funcionales y de envejecimiento al 100% antes de salir de la fábrica. Todos los productos están recubiertos con pintura a prueba de tres elementos. Todo el proceso de fabricación adopta técnicas amigables con el medio ambiente y cumple con los requisitos de certificaciones ambientales nacionales e internacionales.
- Anti-mohos
- A prueba de humedad
- Anti-neblina salina
Servicios personalizados disponibles. Soporta múltiples canales de entrada y salida digitales, y personaliza soluciones de protocolo de transmisión de comunicación.
Escenarios de Aplicación
- Alarma remota por interruptor de inducción
- Interruptor de proximidad
- 5/10km
- Luces de alarma
- Control remoto de equipos PLC
- PLC
- 5/10km
- Equipos
- Controles de botones para equipos de ventilación
- Entrada: Salida de interruptor. Se prohíbe estrictamente el cortocircuito mientras esté encendido.
- Salida: Salida de relé, con opciones para normalmente abierto, normalmente cerrado y terminal común.
Control del motor de la bomba de agua
La bola flotante controla el motor de la bomba de agua.
Distancias: 5/10 km
Dibujo de dimensiones del producto
| Modelo | Dimensiones (mm) |
|---|---|
| E860-DTU(1010-400SL22)-V2 | 37 x 65 x 113 |
| E860-DTU(2020-400SL22)-V2 / E860-DTU(2020-400SL30)-V2 | 52 x 65 x 113 |
| E860-DTU(4040-400SL22)-V2 / E860-DTU(4040-400SL30)-V2 | 72 x 65 x 113 |
| E860-DTU(8080-400SL22)-V2 / E860-DTU(8080-400SL30)-V2 | 107 x 65 x 113 |
Especificación de parámetros
| Categoría | Nombre | Parámetro |
|---|---|---|
| Fuente de alimentación | Voltaje de trabajo | DC 8 ~ 28V |
| Indicador de fuente de alimentación | Indicación LED azul | |
| Parámetros inalámbricos | Banda de frecuencia de trabajo | 410.125-493.125MHz (Soporta banda de frecuencia ISM) |
| Potencia de transmisión | 22dbm/30dBm disponibles para selección | |
| Distancia de transmisión | 22 DBM es 5 kilómetros, 30dBm es 10 kilómetros | |
| Opciones de antena | Conector de antena SMA (tornillo exterior con orificio interior) | |
| Velocidad de respuesta | Dentro de 300ms | |
| Entrada DI | Número de canales DI | Rutas 1/2/4/8 (opcional) |
| Tipo de entrada | Contacto seco / tipo NPN | |
| Instrucciones de entrada | Indicador LED verde | |
| Salida DO | Rutas | 1/2/4/8 (opcional) |
| Tipo de salida DO | Los primeros, segundo y cuarto canales son relés tipo C, y el octavo canal es un relé tipo A | |
| Modo de salida DO | Modo de movimiento puntual | |
| Capacidad de contacto del relé | 1/2/4 canales: 10A 30VDC, 10A 250VAC; 8 canales: 7A 30VDC, 7A 250VAC | |
| Indicador de salida | Indicador LED rojo | |
| Consumo de energía | ||
| Consumo de corriente de emisión | 290mA @ DC 12V | |
| Consumo de corriente promedio | 70mA @ DC 12V | |
| Un relé consume corriente | 15mA @ DC 12V | |
| Tamaño del producto | ||
| E860-DTU(1010-400SL22)-V2 | 113×37×65mm | |
| E860-DTU(2020-400SL22)-V2 | 113×52×65mm | |
| E860-DTU(4040-400SL22)-V2 | 113×72×65mm | |
| E860-DTU(8080-400SL22)-V2 | 113×107×65mm | |
| E860-DTU(2020-400SL30)-V2 | 113×52×65mm | |
| E860-DTU(4040-400SL30)-V2 | 113×72×65mm | |
| E860-DTU(8080-400SL30)-V2 | 113×107×65mm | |
| Otros | Peso del producto | |
| E860-DTU(1010-400SL22)-V2 | 77g±5g | |
| E860-DTU(2020-400SL22)-V2 | 110g±5g | |
| E860-DTU(4040-400SL22)-V2 | 150g±5g | |
| E860-DTU(8080-400SL22)-V2 | 192g±5g | |
| E860-DTU(2020-400SL30)-V2 | 110g±5g | |
| E860-DTU(4040-400SL30)-V2 | 150g±5g | |
| E860-DTU(8080-400SL30)-V2 | 192g±5g | |
| Temperatura y humedad de trabajo | -40 ~ +85°C, 5% ~ 95%RH (Sin condensación) | |
| Temperatura y humedad de almacenamiento | -60 ~ +125°C, 5% ~ 95%RH (Sin condensación) | |
| Método de instalación | Instalación estándar en riel de 35mm |
Diagrama de interfaz
E860-DTU(2020-900SLxx)-V2
Detalles de definición de interfaz:
- Indicador DI2
- Indicador DI1
- Antena
- Luz de estado
- Botón
- Indicador DO1
- Indicador DO2
- Luz de alimentación
- Luz de enlace
Conexiones:
- DI1
- DI2
- A
- COM
- PE
- V+
- NO1
- NC1
- COM2
- NO2
- NC2
- Alarma remota de interruptor de sensor
- Interruptor de proximidad
- V+(8-28V)
- V-(0V)
- 5/10km/4G distancia ilimitada
- Control remoto de equipos PLC
- PLC I/O
- V-(0V)
- Control de ventilador por botón
- Interruptor de botón
- V-(0V)
- Control de motor de bomba de agua por flotador
- V+(8-28V)
- V-(0V)
Entrada:
Está estrictamente prohibido llevar corriente, se soportan nodos secos.
Salida:
Relé normalmente abierto y normalmente cerrado.
Capacidad de contacto:
7A 30VDC, 10A 250VAC.
