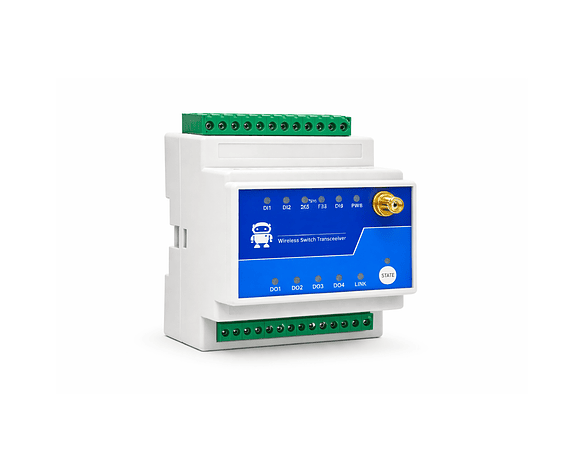

CDSENET - Interruptor Transceptor Inalámbrico

El interruptor transceptor inalámbrico CDSENET cuenta con las siguientes características:

• Salida principal que encenderá la bombilla
• Alcance disponible: 5km/10km
• Host de 1 canal
• Una máquina esclava
• El número de unidades puede incrementarse hasta 200

Dimensiones

• 72mm
• 52mm
• 113mm
• 107mm
• 37mm
• 113mm

Características Adicionales

• Transmisión inalámbrica
• Comunicación encriptada, sin preocupaciones a través de paredes
• Calidad industrial
• Rango de temperatura: -40°C a +85°C
• Fácil de usar
• Soporte para software y hardware watchdog
• Watchdog incorporado, nunca se congela
• Visualización de información del transceptor inalámbrico

Para más detalles sobre la información del producto, copie el enlace a su navegador para descargar el archivo.

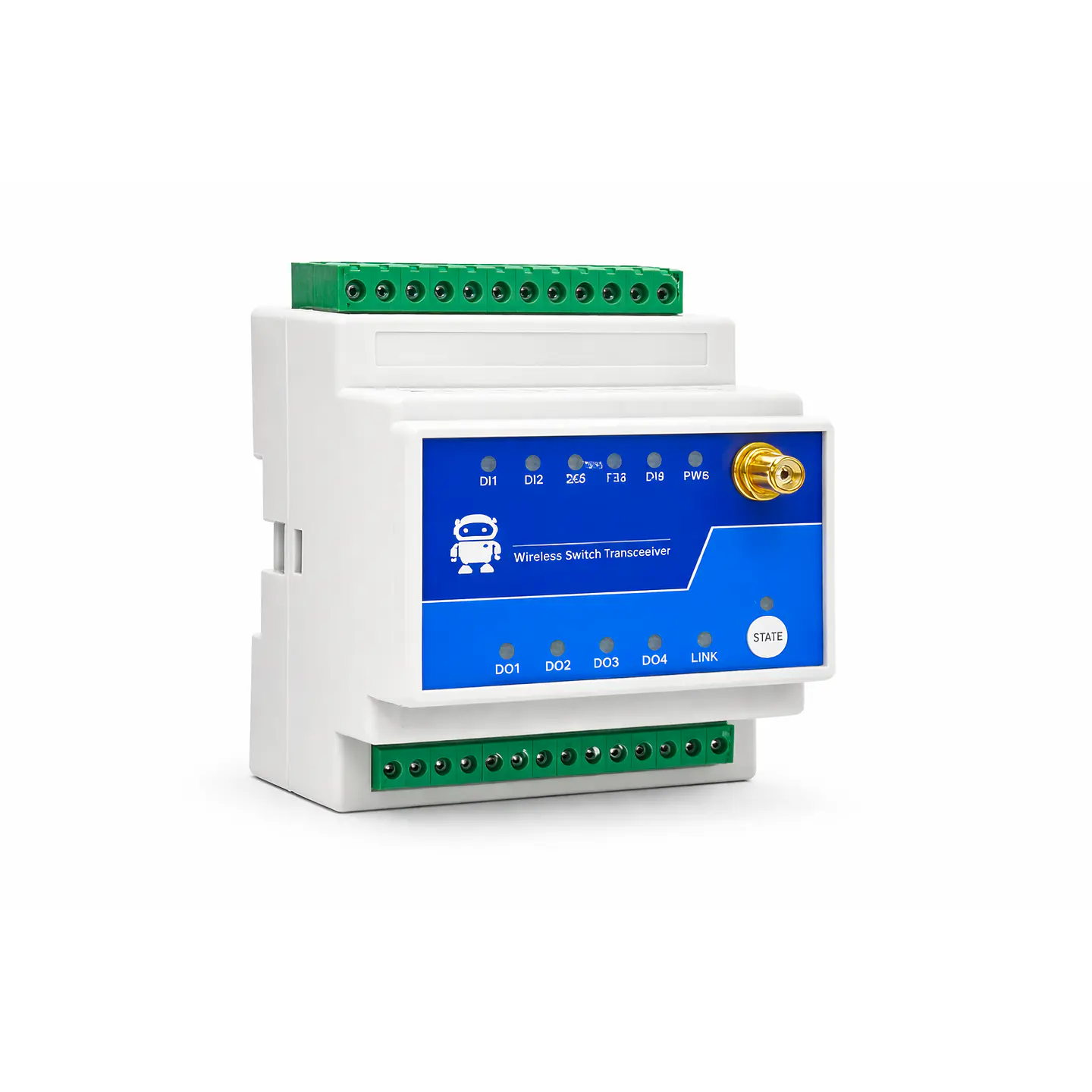

Interruptor Inalámbrico Transceptor

5km/10km disponible

Modo 1: 1 Maestro N Esclavos

Cuando la unidad principal tiene entrada en el canal 1, todas las unidades esclavas emiten 1 para encender la bombilla.

• El número de unidades puede aumentar hasta 200

Modo 2: 1 Maestro N Esclavos

Cuando cualquier máquina esclava tiene una entrada, la salida principal encenderá la bombilla.

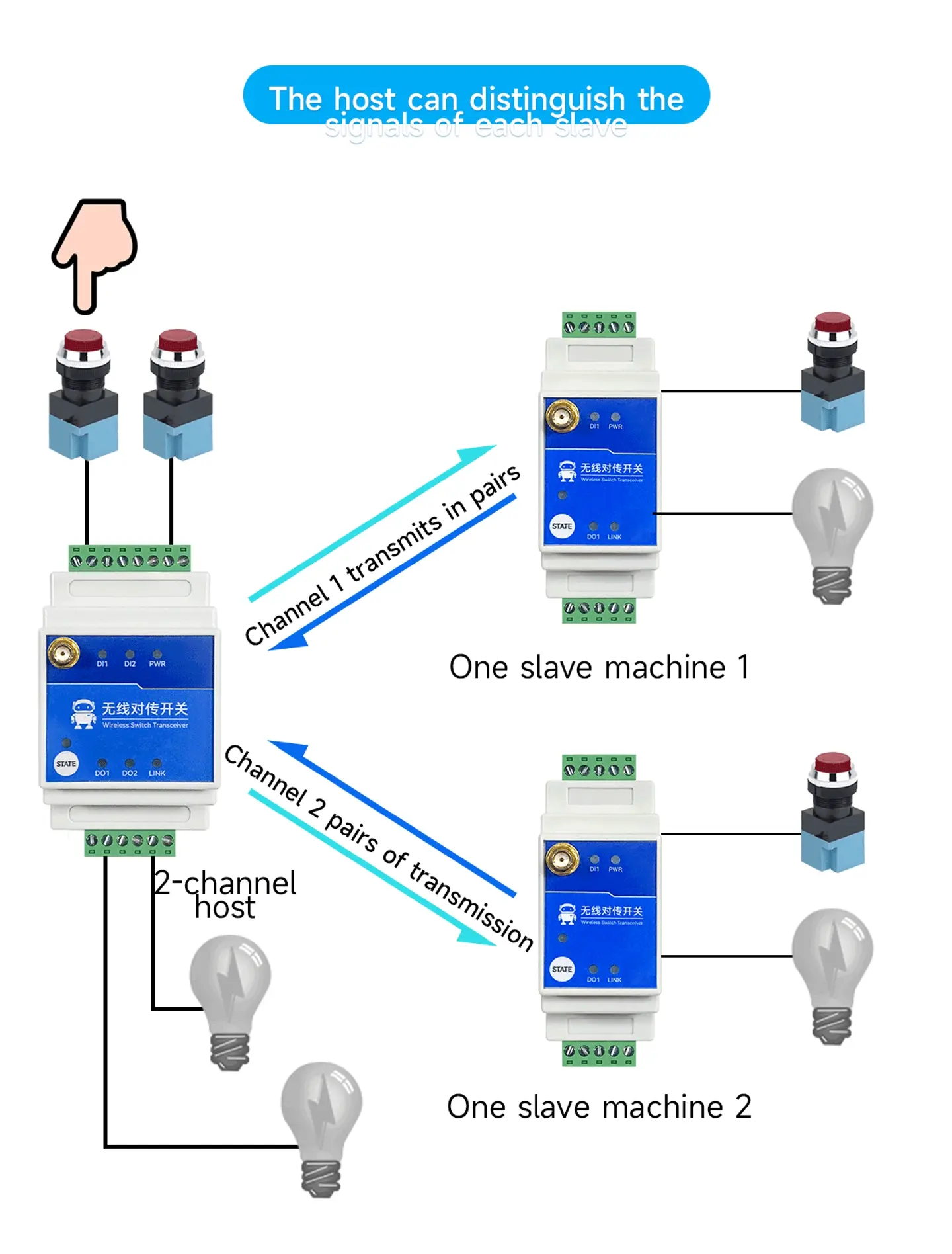

Host de 2 Canales

El host puede distinguir las señales de cada esclavo.

• Canal 1 transmite en pares - Una máquina esclava 1
• Canal 2 pares de transmisión - Una máquina esclava 2

Funciones Principales

• Múltiples modos de trabajo
• Versión LoRa
• Ajuste rápido
• Transmisión de larga distancia
• Múltiples canales de transmisión
• Cifrado de paquetes asegura que no haya interferencia en la comunicación
• Conveniente para depuración en el sitio
• Múltiples luces indicadoras de estado
• Baja latencia y respuesta rápida
• Sincronización de información
• Recuperación automática - estado de sincronización
• Trabajo estable y confiable
• Watchdog de software y hardware
• Alta protección del circuito
• Temperatura de grado industrial: -40°C~85°C
• Conveniente para construcción
• Instalación en riel guía
• Adaptado a entornos difíciles
• Proceso a prueba de tres elementos

Tabla de Comparación de Parámetros

Modos de Trabajo Soportados

Soporta 1-a-1, 1-a-muchos, muchos-a-1 y muchos-a-muchos, 5/10km soporta control simultáneo de 200 unidades.

1-on-1

Host ↔ Slave machine

1 a muchos

El número de unidades puede aumentar hasta 200.

Múltiples pares de 1

Transmisión a larga distancia

Versión LoRa: 5/10 km

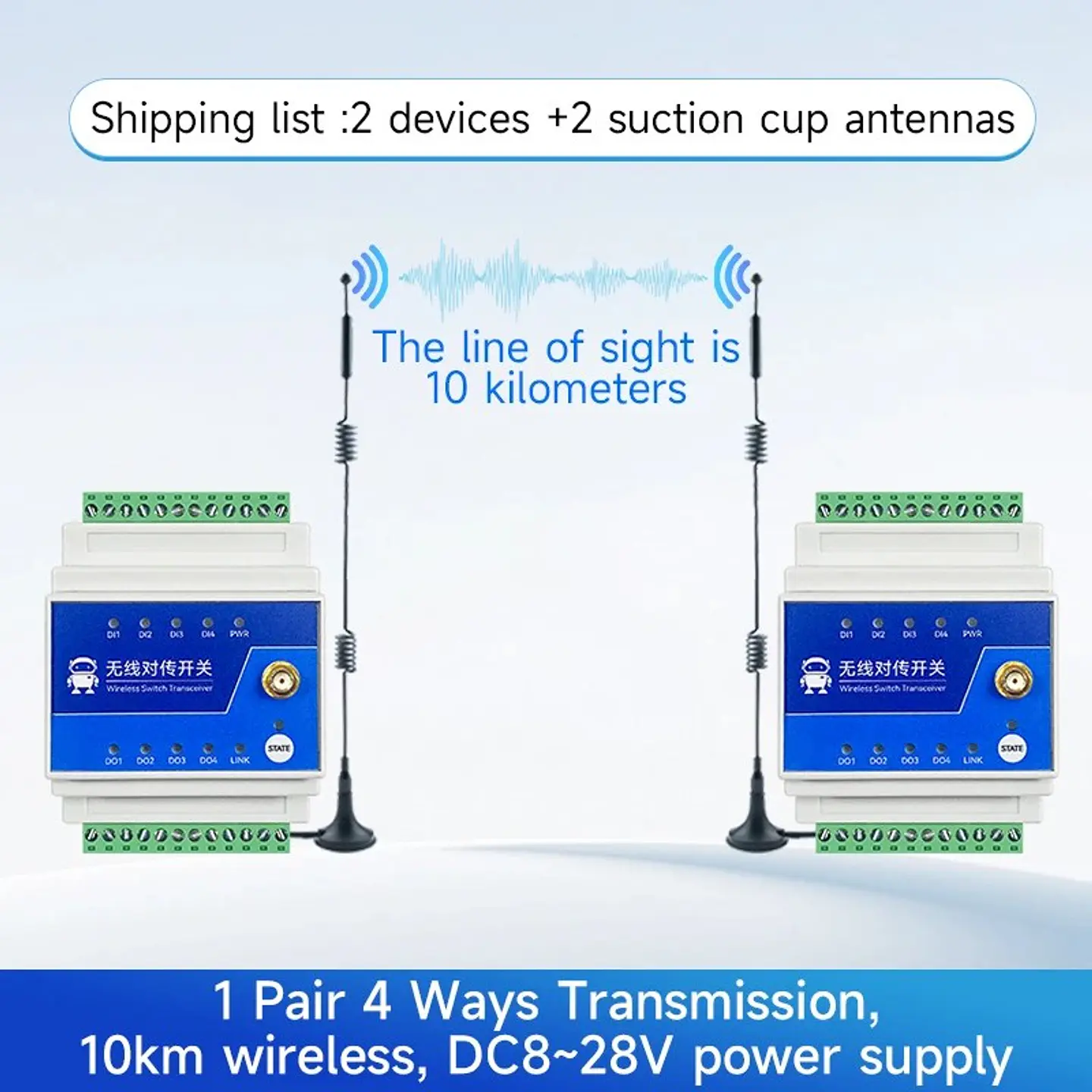

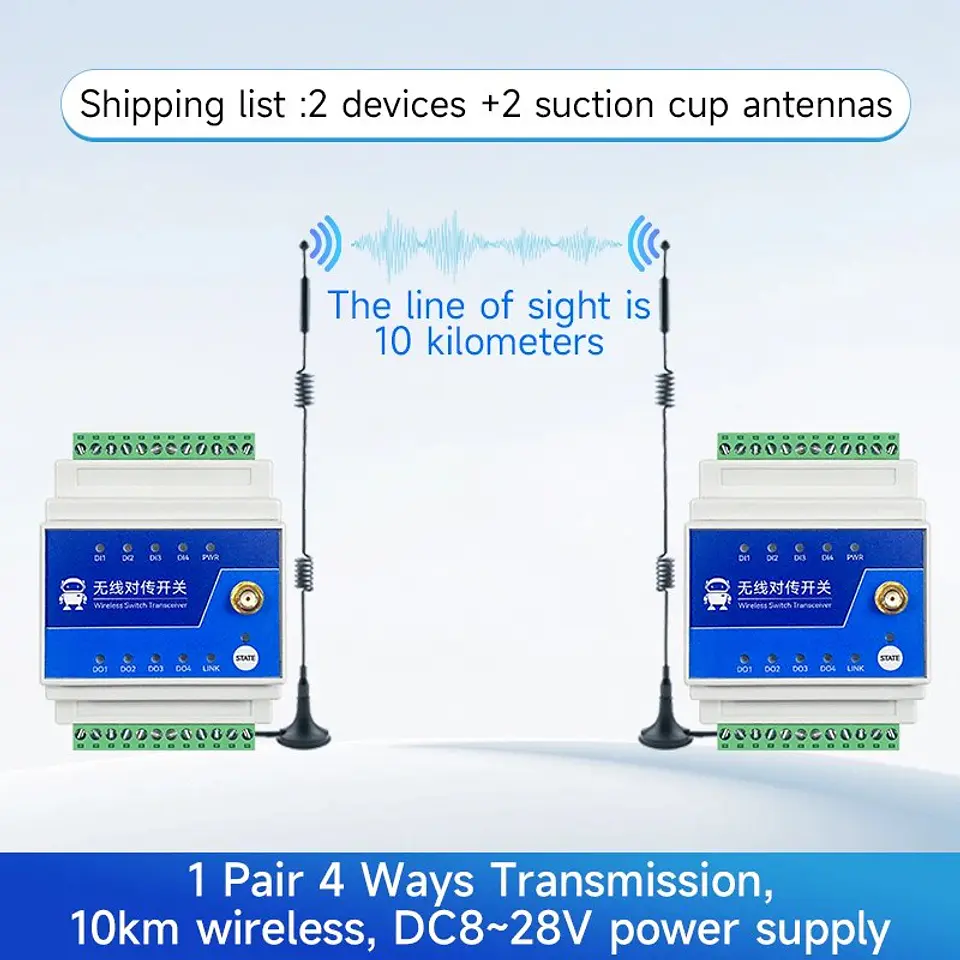

Distancia de comunicación medida: 10 km.

Fácil de usar y rápido de emparejar

El método de emparejamiento clave y el zumbador proporcionan un recordatorio de emparejamiento humanizado.

Emparejamiento clave.

Comunicación encriptada de paquetes sin interferencias. Cada grupo de dispositivos se comunica de manera independiente. Hay 83 grupos para LoRa.

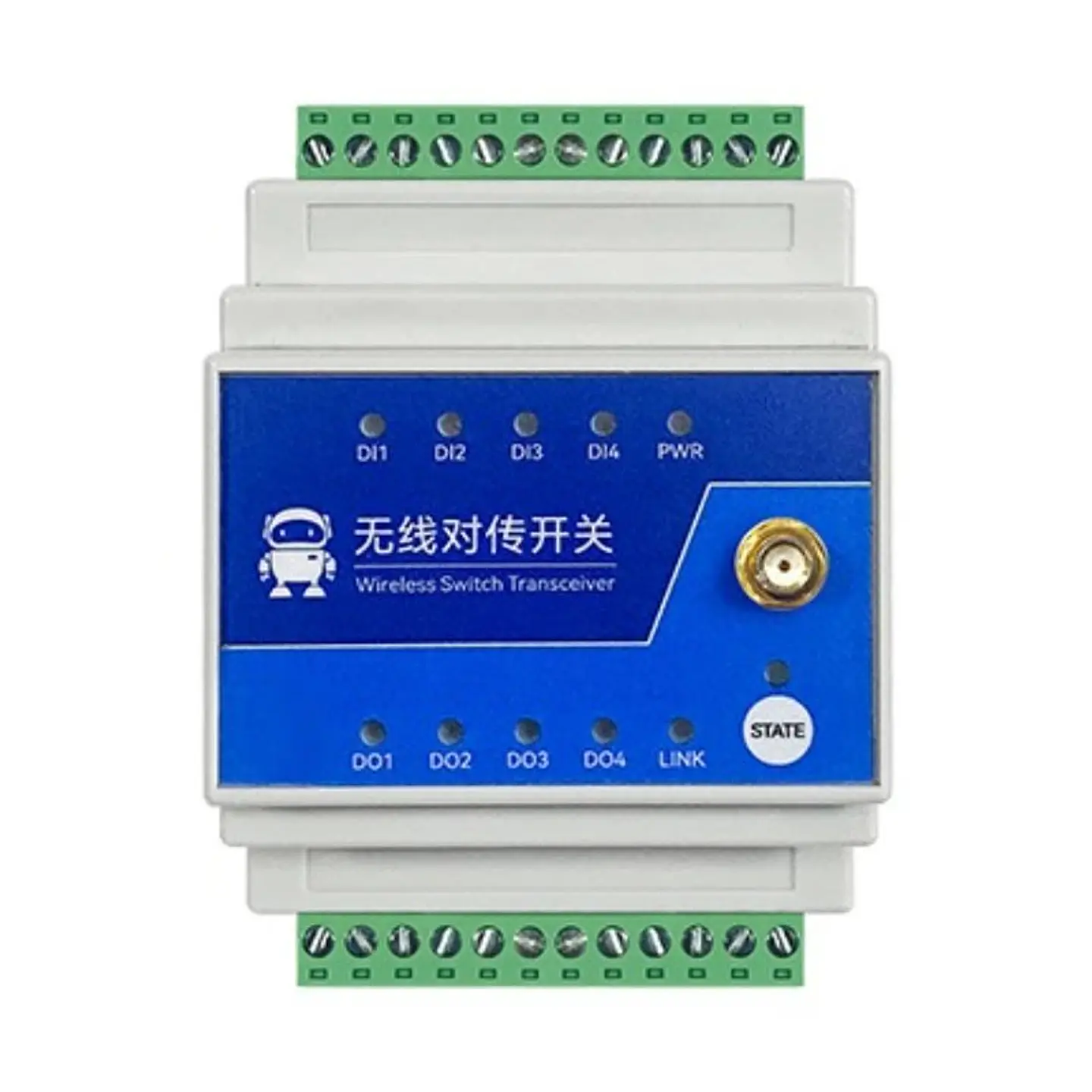

Indicadores múltiples que muestran el estado de funcionamiento

Conmutador inalámbrico transceptor

Recuperación automática y sincronización automática del estado después de la desconexión de la red

El equipo está equipado con una función de autodiagnóstico para la comunicación. Cuando la comunicación se interrumpe, la salida (DO) se reiniciará automáticamente, mejorando en gran medida la seguridad y fiabilidad del uso en el sitio.

Anomalía de comunicación

Reanudar desde el punto de interrupción.

Baja latencia, respuesta rápida y sincronización de información

La versión LoRa (5km/10km) responde en el tiempo más rápido de 300 milisegundos.

< 300 ms

300 ms

Versión LoRa (5km/10km), con la respuesta más rápida dentro de 300 milisegundos.

Watchdog incorporado, nunca se congela.

Protección de alta potencia, calidad industrial

Anti-conexión inversa, sobrecorriente, sobrevoltaje.

Calidad de grado industrial

Puede operar de manera estable dentro del rango de temperatura de -45°C a 85°C, e incluso en casos extremos, puede seguir funcionando de manera estable.

Rango de Temperatura

-40°C a +85°C

Instalación de Riel de Guía

Instalación estándar de riel de guía de 35mm

Estable y Confiable

Todos los productos pasan por pruebas funcionales y de envejecimiento al 100% antes de salir de la fábrica. Todos los productos están recubiertos con pintura a prueba de tres elementos. Todo el proceso de fabricación adopta técnicas amigables con el medio ambiente y cumple con los requisitos de certificaciones ambientales nacionales e internacionales.

• A prueba de moho
• A prueba de humedad
• A prueba de niebla salina

Servicios Personalizados Disponibles

Soporta múltiples canales de entrada y salida digital, y personaliza soluciones de protocolo de transmisión de comunicación.

Escenarios de Aplicación

• Alarma remota por interruptor de inducción
• Interruptor de proximidad
• Luz de alarma
• Control remoto de equipos PLC
• PLC
• Equipos

Control de Equipos de Ventilador

Entrada: Salida de interruptor. Se prohíbe estrictamente el cortocircuito mientras esté encendido. Salida: Salida de relé, con opciones para normalmente abierto, normalmente cerrado y terminal común.

El flotador controla el motor de la bomba de agua

Dibujo de dimensiones del producto

• E860-DTU(1010-400SL22)-V2: 37mm x 65mm x 113mm
• E860-DTU(2020-400SL22)-V2 / E860-DTU(2020-400SL30)-V2: 52mm x 65mm x 113mm
• E860-DTU(4040-400SL22)-V2 / E860-DTU(4040-400SL30)-V2: 72mm x 65mm x 113mm
• E860-DTU(8080-400SL22)-V2 / E860-DTU(8080-400SL30)-V2: 107mm x 65mm x 113mm

Especificaciones del parámetro

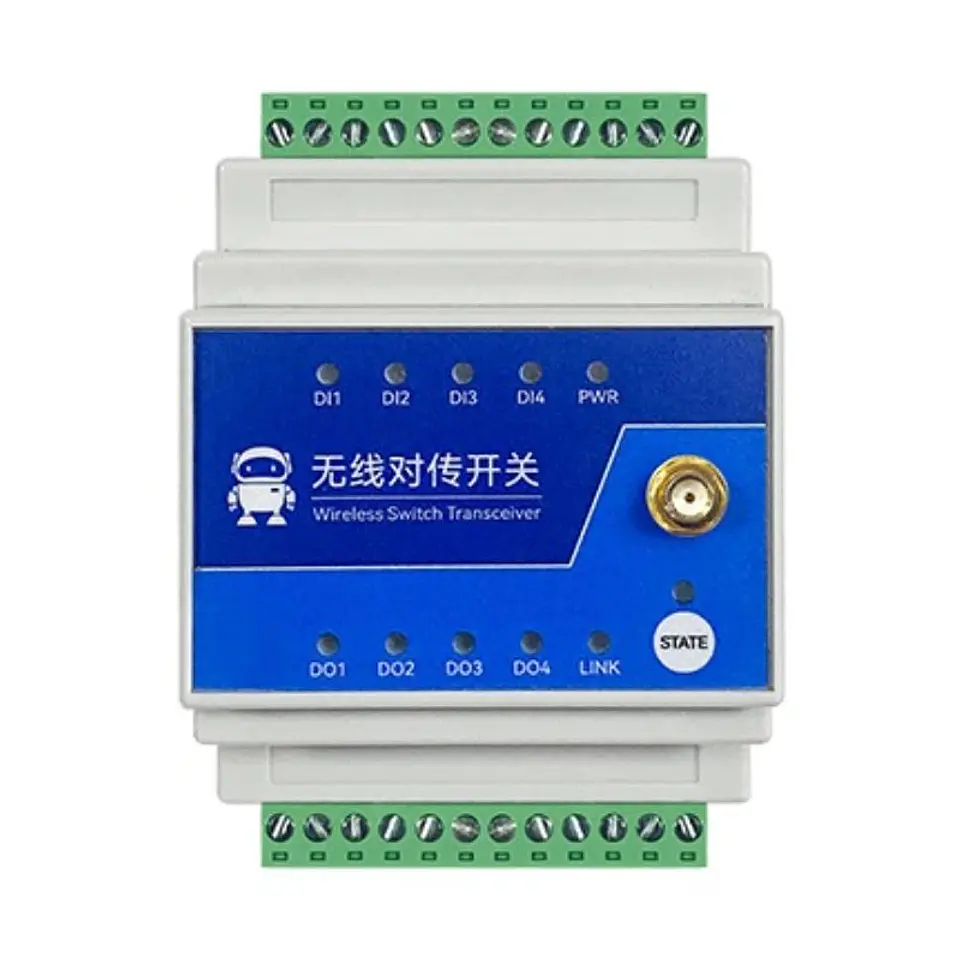

Diagrama de interfaz

• Indicador DI1
• Indicador DI2
• Antena
• Luz de estado
• Botón
• Indicador DO1
• Indicador DO2
• Luz de alimentación
• Luz de enlace

Terminales:

• DI1
• DI2
• A
• COM
• B
• PE
• V+

Conexiones inferiores:

• NO1
• NC1
• COM1
• NO2
• NC2
• COM2

• Alarma remota de interruptor de sensor
  • Interruptor de proximidad
  • V+(8-28V)
  • V-(0V)
  • Distancia ilimitada 5/10km/4G
• Control remoto de equipos PLC
  • PLC I/O
  • V-(0V)
• Control de ventilador por botón
  • Interruptor de botón
  • V-(0V)
• Control de flotador para motor de bomba de agua
  • V+(8-28V)
  • V-(0V)
  • Capacidad de contacto: 7A 30VDC, 10A 250VAC

Nota:

Es estrictamente prohibido llevar energía, se soportan nodos secos.

Relé Normalmente Abierto y Normalmente Cerrado

Un relé es un dispositivo electromecánico que actúa como un interruptor controlado por una corriente eléctrica. Existen dos tipos principales de relés: normalmente abierto (NO) y normalmente cerrado (NC).

• Relé Normalmente Abierto (NO): Este tipo de relé permite el paso de corriente cuando está activado. En su estado normal, el circuito está abierto y no hay flujo de corriente.
• Relé Normalmente Cerrado (NC): A diferencia del relé NO, el relé NC permite el paso de corriente en su estado normal. Cuando se activa, el circuito se abre y se interrumpe el flujo de corriente.
