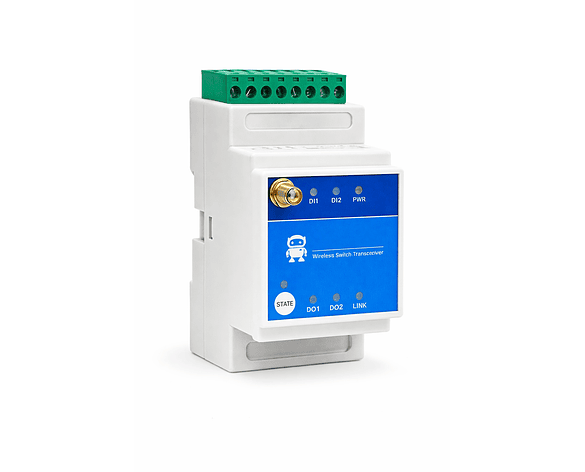

+56961456432Interruptor de relé inalámbrico LoRa 1/2/4/8 vías
$59.989
- Descripción
- Preguntas Frecuentes
- Manual de Usuario
Interruptor de relé inalámbrico LoRa 1/2/4/8 vías
Optimiza tu sistema de automatización con el interruptor de relé inalámbrico LoRa, diseñado para ofrecer una transmisión confiable y de larga distancia. Con capacidades de hasta 10 km en condiciones ideales, este dispositivo es perfecto para controlar múltiples dispositivos desde un solo punto. Su diseño industrial asegura un rendimiento estable incluso en entornos desafiantes.
Beneficios
- Transmisión de larga distancia de hasta 10 km en condiciones óptimas.
- Soporta hasta 200 unidades esclavas, ideal para proyectos de gran escala.
- Fácil instalación y configuración mediante emparejamiento por clave.
- Diseño industrial que garantiza durabilidad y resistencia a temperaturas extremas.
- Comunicación encriptada para mayor seguridad y protección contra interferencias.
- Múltiples modos de operación para adaptarse a diversas aplicaciones.
- Indicadores LED para un monitoreo fácil del estado del dispositivo.
- Recuperación automática tras desconexiones de red.
Aplicaciones
Este interruptor es ideal para aplicaciones industriales, automatización del hogar y proyectos de control remoto, permitiendo a los usuarios gestionar dispositivos eléctricos de manera eficiente y segura desde una distancia considerable.
Especificaciones principales
| Frecuencia de operación | 868/915 MHz |
| Distancia de transmisión | Hasta 10 km en condiciones ideales |
| Número de vías | 1/2/4/8 vías |
| Método de emparejamiento | Emparejamiento por clave |
| Capacidad de unidades esclavas | Hasta 200 unidades |
| Rango de temperatura | -40°C a +85°C |
| Voltaje de alimentación | DC 8 ~ 28V |
| Comunicación encriptada | Sí |
| Modos de operación | 1 a 1, 1 a muchos, muchos a 1 |
| Indicadores LED | Sí, múltiples indicadores para estado y conexión |
Contenido del paquete
| Interruptor de relé inalámbrico LoRa | 1 |
| Manual de usuario | 1 |
| Accesorios de instalación | 1 set |
Preguntas frecuentes
¿Cómo se instala el interruptor de relé?
La instalación se realiza siguiendo el manual de usuario, asegurando una correcta conexión a la fuente de alimentación y a los dispositivos a controlar.
¿Qué tan lejos puede transmitir el dispositivo?
En condiciones ideales, puede alcanzar hasta 10 km, pero en entornos reales, la distancia puede verse afectada por obstáculos.
¿Cuántas unidades esclavas se pueden conectar?
Se pueden conectar hasta 200 unidades esclavas al interruptor.
¿Es seguro usar este dispositivo en exteriores?
Sí, su diseño industrial está hecho para resistir condiciones climáticas adversas.
¿Qué tipo de dispositivos se pueden controlar?
Se pueden controlar diversos dispositivos eléctricos que operen dentro del rango de voltaje especificado.
¿Cómo se emparejan las unidades?
El emparejamiento se realiza mediante un método de clave, que es sencillo y rápido.
Más información técnica
Ficha técnica completa
| Nombre de la marca | CDSENET |
Funciones y modos
- Transmisión de datos a larga distancia
- Control remoto de dispositivos eléctricos
- Emparejamiento por clave
- Recuperación automática tras desconexiones
- Indicadores LED para estado de operación
- Comunicación encriptada
- Soporte para múltiples modos de operación
- Diagnóstico automático de comunicación
Compatibilidad
- Dispositivos que operan en 868/915 MHz
- Sistemas de automatización industrial
- Controladores de dispositivos eléctricos
- Protocolos de comunicación LoRa
Descripción técnica detallada

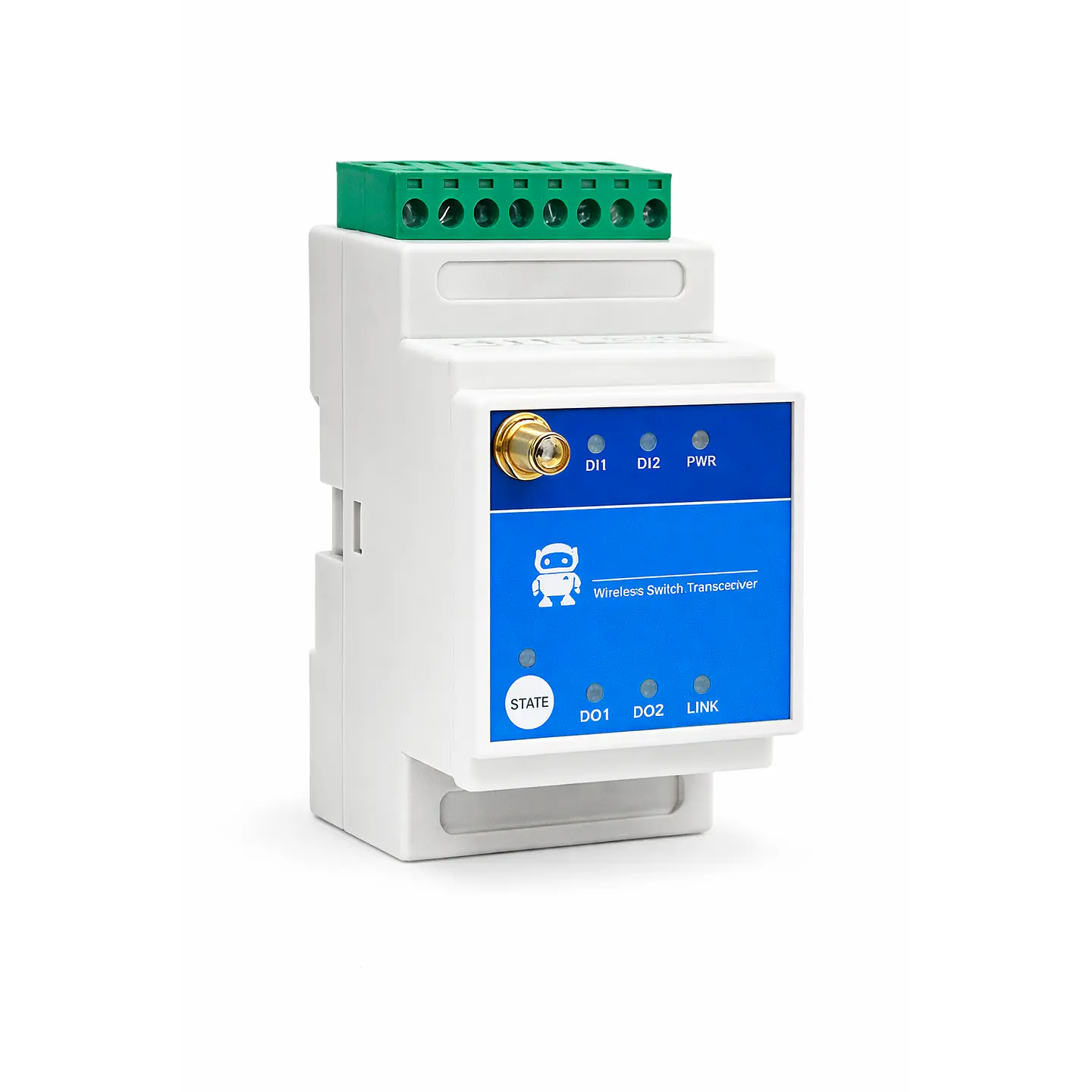

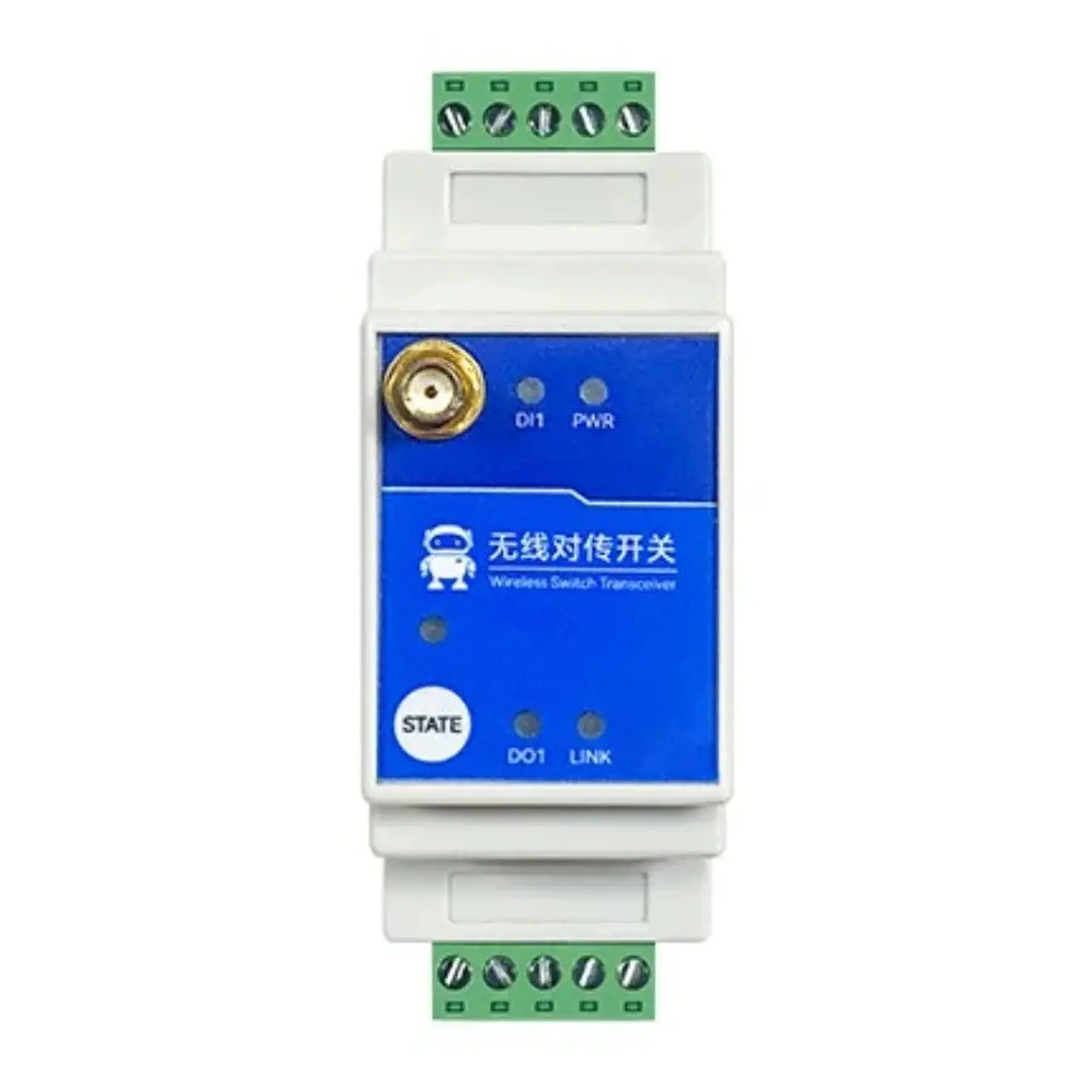

CDSENET - Interruptor Transceptor Inalámbrico
El interruptor transceptor inalámbrico CDSENET ofrece las siguientes características:
- Transmisión inalámbrica: 5km/10km disponible
- Comunicación encriptada, sin preocupaciones a través de paredes
- Calidad industrial
- Rango de temperatura: -40°C a +85°C
- Fácil de usar
- Soporte para software y hardware watchdog
- Watchdog incorporado, nunca se congela
Especificaciones Técnicas
- Dimensiones:
- 72mm
- 52mm
- 113mm
- 107mm
- 37mm
- Unidades:
- 1 maestro y N esclavos (Modo 1)
- 1 maestro y N esclavos (Modo 2)
- El número de unidades puede aumentar hasta 200
Funcionamiento

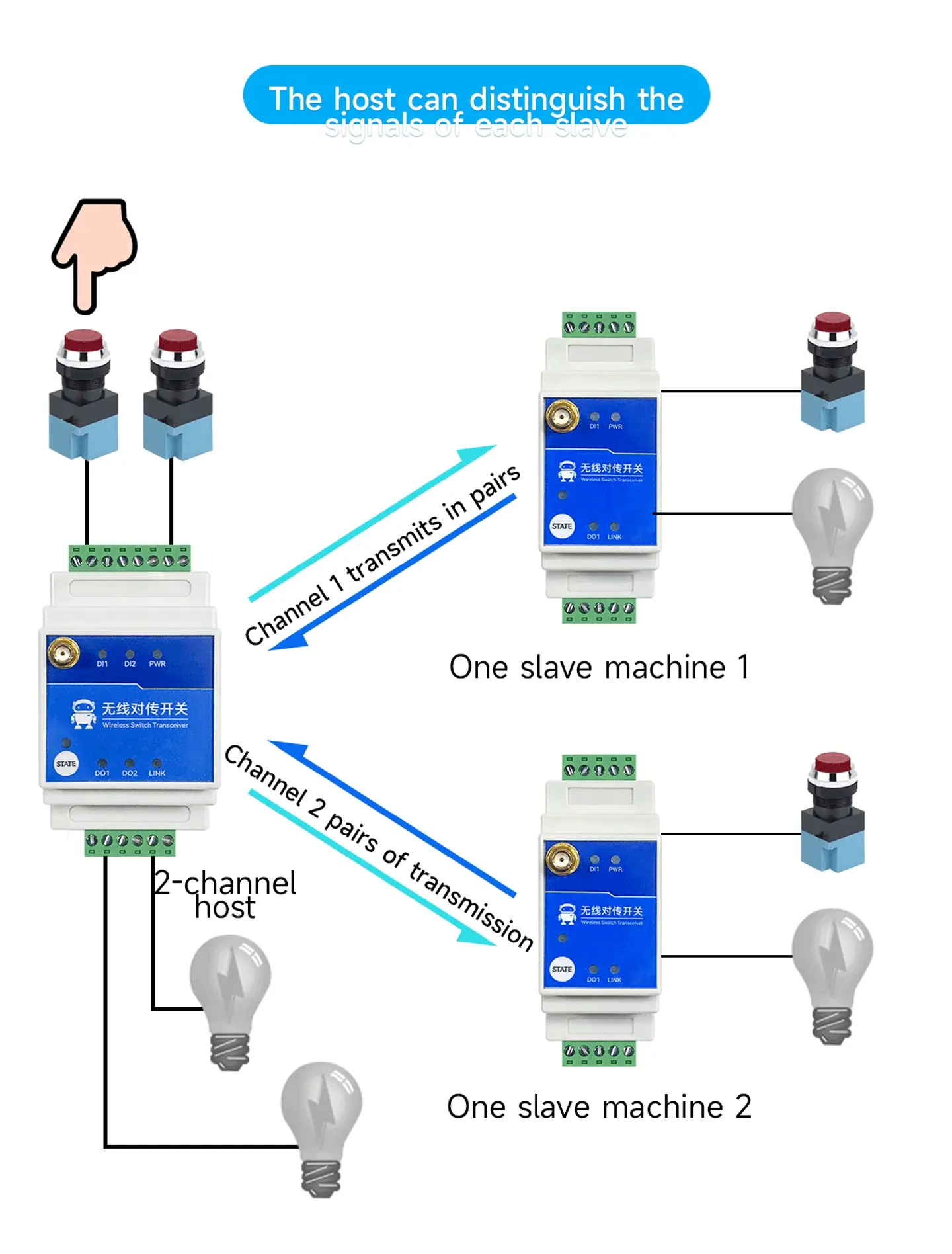

Cuando la unidad principal tiene entrada en el canal 1, todas las unidades esclavas emiten 1 para encender la bombilla.
Cuando cualquier máquina esclava tiene una entrada, la salida principal encenderá la bombilla.
La unidad principal puede distinguir las señales de cada esclavo.
El canal 1 transmite en pares y el canal 2 también transmite en pares.
Display de Información
Para detalles sobre la información del producto, copie el enlace a continuación en su navegador para descargar el archivo.
Información de extracción de datos: https://www.ebyte.com/downpdf/2525.html
Funciones Principales
- 12 funciones principales
- Múltiples modos de trabajo
- Versión LoRa
- Emparejamiento rápido
- Transmisión a larga distancia
- Múltiples canales de transmisión
- Cifrado de paquetes que asegura la no interferencia en la comunicación
- Múltiples luces indicadoras de estado
- Baja latencia y respuesta rápida
- Sincronización de información
- Recuperación automática
- Estado de sincronización
- Trabajo estable y confiable
- Watchdog de software y hardware
- Alta protección del circuito
- Temperatura de grado industrial: -40°C~85°C
- Conveniente para la construcción
- Instalación en riel guía
- Adaptado a entornos difíciles
- Proceso a prueba de tres elementos
Tabla de Comparación de Parámetros
| Modelo de Producto | Atributos del Producto | Número de Rutas | Distancia de Transmisión | Método de Comunicación | Método de Emparejamiento | Función | Modo de Suministro de Energía |
|---|---|---|---|---|---|---|---|
| E860-DTU | [1to1] Interruptor de 1 vía/5km | 1 | 5km | LoRa 868MHz / 915MHz | Emparejamiento por clave | 1-a-1, 1 maestro N esclavo, N maestro 1 esclavo | DC 8 ~ 28V |
| E860-DTU | [1to1] Interruptor de 2 vías/5km | 2 | 5km | Emparejamiento por clave | 1-a-1, 1 maestro N esclavo, N maestro 1 esclavo | DC 8 ~ 28V | |
| E860-DTU | [1to1] Interruptor de 4 vías/5km | 4 | 5km | Emparejamiento por clave | 1-a-1, 1 maestro N esclavo, N maestro 1 esclavo | DC 8 ~ 28V | |
| E860-DTU | [1to1] Interruptor de 8 vías/5km | 8 | 5km | Emparejamiento por clave | 1-a-1, 1 maestro N esclavo, N maestro 1 esclavo | DC 8 ~ 28V | |
| E860-DTU | [1to1] Interruptor de 2 vías/10km | 2 | 10km | Emparejamiento por clave | 1-a-1, 1 maestro N esclavo, N maestro 1 esclavo | DC 8 ~ 28V | |
| E860-DTU | [1to1] Interruptor de 4 vías/10km | 4 | 10km | Emparejamiento por clave | 1-a-1, 1 maestro N esclavo, N maestro 1 esclavo | DC 8 ~ 28V | |
| E860-DTU | [1to1] Interruptor de 8 vías/10km | 8 | 10km | Emparejamiento por clave | 1-a-1, 1 maestro N esclavo, N maestro 1 esclavo | DC 8 ~ 28V |
Modos de Trabajo Soportados
Soporta 1-a-1, 1-a-muchos, muchos-a-1 y muchos-a-muchos, 5/10km soporta el control simultáneo de 200 unidades.

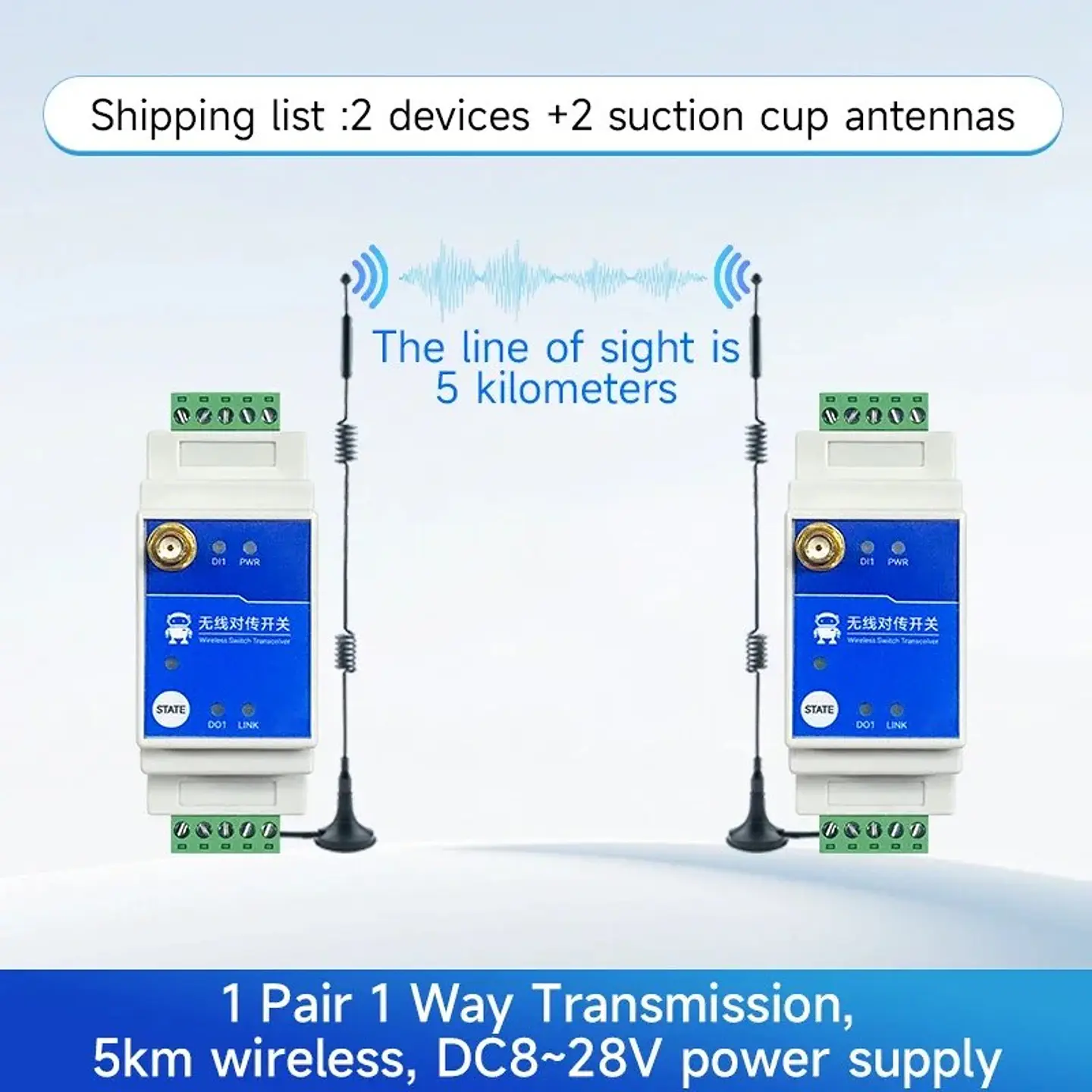

1-on-1 Host <--> Slave machine
A continuación, se presenta el texto que aparece en la imagen:
1 a muchos
El número de unidades puede aumentar hasta 200.
Múltiples pares de 1
Versión LoRa: 5/10 km
Distancia de comunicación medida: 10 km
Fácil de usar y rápida de emparejar
El método de emparejamiento por clave y el zumbador proporcionan un recordatorio de emparejamiento humanizado.
Emparejamiento por clave
El texto de la imagen dice:
"Múltiples canales de transmisión, comunicación encriptada por paquetes sin interferencias. Cada grupo de dispositivos se comunica de manera independiente. Hay 83 grupos para LoRa."
Indicadores múltiples muestran el estado de funcionamiento
| Puerto | Color de la luz indicadora LED |
|---|---|
| PWR | LED azul |
| LINK | LED amarillo |
| STATE | LED azul |
| DI1-DI8 | LED verde |
| OUT1-OUT8 | LED rojo |
Transceptor de interruptor inalámbrico
Recuperación automática y sincronización automática del estado después de la desconexión de la red.
El equipo está equipado con una función de autodiagnóstico para la comunicación. Cuando la comunicación se interrumpe, la salida (DO) se reiniciará automáticamente, mejorando en gran medida la seguridad y fiabilidad del uso en el sitio.
Anomalía de comunicación
Reanudar desde el punto de interrupción.
Baja latencia, respuesta rápida y sincronización de información
La versión LoRa (5km/10km) responde en el tiempo más rápido de 300 milisegundos.
Watchdog incorporado, nunca se congela.
| ESTADO | D01 | D02 | LINK | D1 | D2 | PWR |
|---|---|---|---|---|---|---|
| DO1 | DO2 | LINK | Protección de alta potencia, calidad industrial |
Puede operar de manera estable dentro del rango de temperatura de -45°C a 85°C, e incluso en casos extremos, puede seguir funcionando de manera estable.
Rango de temperatura -40°C a +85°C
Instalación estándar en riel de 35mm.
Estable y confiable
Todos los productos pasan pruebas funcionales y de envejecimiento al 100% antes de salir de fábrica. Todos los productos están recubiertos con pintura a prueba de tres elementos.
Proceso de Fabricación
Todo el proceso de fabricación adopta técnicas amigables con el medio ambiente y cumple con los requisitos de certificaciones ambientales nacionales e internacionales.
- Antimoho
- Resistente a la humedad
- Resistente a la niebla salina
Servicios Personalizados
Se encuentran disponibles servicios personalizados. Soporta múltiples canales de entrada y salida digital, y personaliza soluciones de protocolo de transmisión de comunicación.
Escenarios de Aplicación
- Alarma remota por interruptor de inducción
- Interruptor de proximidad
- 5/10 km
- Luz de alarma
- Control remoto de equipos PLC
- PLC
- 5/10 km
- Equipo
- Controles de botones para el equipo de ventilación
- Entrada: Salida de interruptor. Se prohíbe estrictamente el cortocircuito mientras esté encendido.
- Salida: Salida de relé, con opciones para normalmente abierto, normalmente cerrado y terminal común.
Control del motor de la bomba de agua
La bola flotante controla el motor de la bomba de agua.
5/10 km
Dibujo de dimensiones del producto
| Modelo | Dimensiones (mm) |
|---|---|
| E860-DTU(1010-400SL22)-V2 | 37mm x 65mm x 113mm |
| E860-DTU(2020-400SL22)-V2 / E860-DTU(2020-400SL30)-V2 | 52mm x 65mm x 113mm |
| E860-DTU(4040-400SL22)-V2 / E860-DTU(4040-400SL30)-V2 | 72mm x 65mm x 113mm |
| E860-DTU(8080-400SL22)-V2 / E860-DTU(8080-400SL30)-V2 | 107mm x 65mm x 113mm |
- D1
- PWR
- DO1
- LINK
- DO2
- STATE
Especificaciones del parámetro
| Categoría | Nombre | Parámetro |
|---|---|---|
| Fuente de alimentación | Voltaje de trabajo | DC 8 ~ 28V |
| Indicación de fuente de alimentación | Indicación LED azul | |
| Parámetros inalámbricos | Banda de frecuencia de trabajo | 410.125-493.125MHz (Soporta banda de frecuencia ISM) |
| Potencia de transmisión | 22dbm/30dBm disponibles para selección | |
| Distancia de transmisión | 22 DBM es 5 kilómetros, 30dBm es 10 kilómetros (en un entorno claro y abierto, ganancia máxima de antena de 5 dBi, altura de 2 metros) | |
| Opciones de antena | Conector de antena SMA (tornillo exterior con orificio interior) | |
| Velocidad de respuesta | Dentro de 300ms | |
| Entrada DI | Número de canales DI | Rutas 1/2/4/8 (opcional) |
| Tipo de entrada | Contacto seco / tipo NPN | |
| Instrucciones de entrada | Indicador LED verde | |
| Salida DO | Ruta DO | Rutas 1/2/4/8 (opcional) |
| Tipo de salida DO | Los primeros, segundo y cuarto canales son relés tipo C, y el octavo canal es un relé tipo A | |
| Modo de salida DO | Modo de movimiento puntual | |
| Capacidad de contacto del relé | 1/2/4 canales: 10A 30VDC, 10A 250VAC; 8 canales: 7A 30VDC, 7A 250VAC | |
| Indicación de salida | Indicador LED rojo | |
| Consumo de energía | Consumo de corriente de emisión | 290mA @ DC 12V |
| Consumo de corriente promedio | 70mA @ DC 12V | |
| Un relé consume corriente | 15mA @ DC 12V | |
| Tamaño del producto | E860-DTU(1010-400SL22)-V2: 113×37×65mm | |
| E860-DTU(2020-400SL22)-V2: 113×52×65mm | ||
| E860-DTU(4040-400SL22)-V2: 113×72×65mm | ||
| E860-DTU(8080-400SL22)-V2: 113×107×65mm | ||
| E860-DTU(2020-400SL30)-V2: 113×52×65mm | ||
| E860-DTU(4040-400SL30)-V2: 113×72×65mm | ||
| E860-DTU(8080-400SL30)-V2: 113×107×65mm | ||
| Otros | Peso del producto | E860-DTU(1010-400SL22)-V2: 77±5g |
| E860-DTU(2020-400SL22)-V2: 110±5g | ||
| E860-DTU(4040-400SL22)-V2: 150±5g | ||
| E860-DTU(8080-400SL22)-V2: 192±5g | ||
| E860-DTU(2020-400SL30)-V2: 110±5g | ||
| E860-DTU(4040-400SL30)-V2: 150±5g | ||
| E860-DTU(8080-400SL30)-V2: 192±5g | ||
| Temperatura de trabajo | y humedad | -40 ~ +85°C, 5% ~ 95%RH (Sin condensación) |
| Temperatura de almacenamiento | y humedad | -60 ~ +125°C, 5% ~ 95%RH (Sin condensación) |
| Método de instalación | Instalación estándar en riel de 35mm |
Diagrama de interfaz
E860-DTU(2020-900SLxx)-V2
- Luz indicadora DI1
- Luz indicadora DI2
- Antena
- Luz de estado
- Botón
- Luz de alimentación
- Luz de enlace
- Luz indicadora DO1
- Luz indicadora DO2
Conexiones de terminales
- V+
- -
- PE
- B
- A
- COM
- DI1
- DI2
- NO1
- NC1
- COM1
- NO2
- NC2
- COM2
- Alarma remota de interruptor de sensor
- Interruptor de proximidad
- V+ (8-28V)
- V- (0V)
- 5/10 km/4G distancia ilimitada
- Control remoto de equipo PLC
- PLC
- V- (0V)
- Equipo
- Control de ventilador por botón
- Interruptor de botón
- V- (0V)
- Ventilador
- Control de motor de bomba de agua por flotador
- V+ (8-28V)
- V- (0V)
- 220V
Entrada y salida
Entrada: Está estrictamente prohibido llevar corriente, se soportan nodos secos.
Salida: Relé normalmente abierto y normalmente cerrado.
Capacidad de contacto: 7A 30VDC, 10A 250VAC.
Búsquedas relacionadas: interruptor inalámbrico, relé LoRa, control remoto, automatización, transmisión larga distancia, interruptor industrial, CDSENET, dispositivos eléctricos, control remoto Chile
| ¿IVA? | Precio con IVA incluido. |
| ¿RETIRO EN TIENDA? | Para recoger en tienda, es necesario coordinar la entrega previamente, ya que el producto tarda de 5 a 15 días en llegar debido a que es hecho a pedido. |
| ¿DESPACHO? | Recibe tu producto de 5 a 15 días |
| ¿FORMAS DE PAGO? | Transferencia, Efectivo, Redcompra, Deposito y Webpay Plus |
| ¿GARANTÍA? | Garantía de 6 Meses por falla de fábrica. |
