Ficha técnica completa

Compatibilidad

• Smart Life
• Tuya Smart
• Dispositivos Zigbee
• Dispositivos WiFi

Descripción técnica detallada

Nota

• La versión Zigbee debe utilizarse con la puerta de enlace Tuya ZigBee. Si no tienes la puerta de enlace Tuya ZigBee, puedes comprar la versión WiFi.
• Este producto actualmente no admite 2MQTT y ZHA; si deseas utilizar productos TUYA en Home Assistant, recomendamos que lo uses agregando la integración TUYA.

Descripción del Producto

Este es un dispositivo inteligente para medir voltaje, corriente y potencia. Al medir la corriente, hay una dirección. Por favor, presta atención a la dirección de la flecha en el sensor. Cuando la dirección de la corriente es positiva, la potencia es positiva y el consumo de energía es un poder positivo; cuando la dirección de la corriente es negativa, la potencia es negativa y el consumo de energía es inverso.

El medidor requiere que el dispositivo medido tenga alambre neutro; de lo contrario, no puede medir el voltaje, la corriente y la potencia del dispositivo.

La aplicación permite monitorear en tiempo real la energía consumida en KWh. Voltaje, corriente y potencia también pueden monitorear el estado de funcionamiento del dispositivo.

Puedes configurar el apagado desde la aplicación y monitorear el porcentaje de uso de energía.

Automatización: permite crear una escena para este dispositivo que funcione con otros dispositivos Tuya.

Fácil y seguro de instalar. No es necesario cambiar la conexión del cable, solo colocar el cable en la abrazadera, luego puedes medir.

Especificaciones

• Aplicación: Vida inteligente/Tuya Smart
• Voltaje nominal: CA 100-240 V 50/60 Hz
• Rango actual medible:
  • Versión WiFi: 0.2A - 100A
  • Versión Zigbee: 0.2A - 80A
• Modo inalámbrico: 2.4G WiFi/Zigbee 3.0
• Rango de temperatura ambiente: -10°C ~ 55°C

Contenido del Paquete

• 1 * Medidor de energía inteligente
• 2 * Abrazadera CT
• 1 * Manual de uso

Información sobre dispositivos TUYA en Home Assistant (HA)

Debido a diferencias en compatibilidad entre diferentes dispositivos Tuya y Home Assistant, actualmente hay tres formas principales de conectar dispositivos TUYA a Home Assistant: integración Zigbee2mqtt, ZHA y Tuya. Los chips de dispositivos TUYA son a veces mejorados o reemplazados según los requisitos oficiales de TUYA, por lo que algunas versiones de dispositivos Tuya pueden ser compatibles con Zigbee2mqtt y ZHA, mientras que otros no pueden ser compatibles.

Si encuentras que tu dispositivo Tuya no es compatible con Zigbee2mqtt y ZHA, y si deseas utilizar productos TUYA perfectamente en Home Assistant, se recomienda que uses la integración TUYA, que no ocupa tu puerto.

Instrucciones de Uso

Los pasos son como seguimiento:

1. Descargar la aplicación 'Smart Life' o 'Tuya Smart' y seguir las instrucciones para agregar el dispositivo al aparato.
2. En la interfaz de integración HA, haga clic en "Add Integration" -- búsqueda de la marca "Tuya" -- Agregalo.
3. Ingrese el código de usuario (abriendo la aplicación 'Smart Life' o 'Tuya Smart' -- yo -- Configuración de cuenta y seguridad -- código de usuario).
4. Abra la aplicación "Tuya Smart" o "Smart Life" y escanee el código QR para registrar.
5. Adición con éxito, puede utilizar todos los dispositivos Tuya en la aplicación normalmente (incluidos todos los dispositivos Tuya Zigbee, WiFi y dispositivos Bluetooth).

Nota:

• La versión Zigbee debe usarse con la puerta de enlace Tuya ZigBee. Si no tienes la puerta de enlace Tuya ZigBee, puedes comprar la versión WiFi.
• Este producto actualmente no es compatible con 2MQT; por lo tanto, temporalmente no puede admitir Home Assistant.

Características del Producto

1. Este es un dispositivo inteligente para medir voltaje, corriente y potencia. Al medir corriente, hay una dirección. Preste atención a la dirección de la flecha en el sensor. Cuando la dirección actual es positiva, la potencia es positiva y el consumo de energía es potencia positiva; cuando la dirección actual es negativa, la potencia es negativa y el consumo de energía es energía inversa.
2. El medidor requiere que el dispositivo medido tenga un cable neutro. De lo contrario, no podrá medir el voltaje, la corriente y la potencia del dispositivo.
3. La aplicación monitorea en tiempo real la energía que consume en KWh. Voltaje, corriente y potencia, también pueden monitorear el estado de funcionamiento del dispositivo.
4. Puede configurar la aplicación de encendido y monitorear el porcentaje de uso de energía.
5. Automatización, permite crear una escena para este dispositivo que funciona con otros dispositivos Tuya.
6. Fácil y seguro de instalar. No es necesario cambiar la conexión del cable, simplemente coloque el cable en la abrazadera y luego podrá medir.

• Aplicación: Vida inteligente / Tuya inteligente
• Tensión nominal: CA 100-240 V 50/60 Hz
• Rango de corriente medible:
  • Versión WiFi: 0,2A-100A
  • Versión Zigbee: 0,2A - 80A
• Modo inalámbrico: WiFi 2,4G / Zigbee 3.0

• 2 * Abrazadera de CT

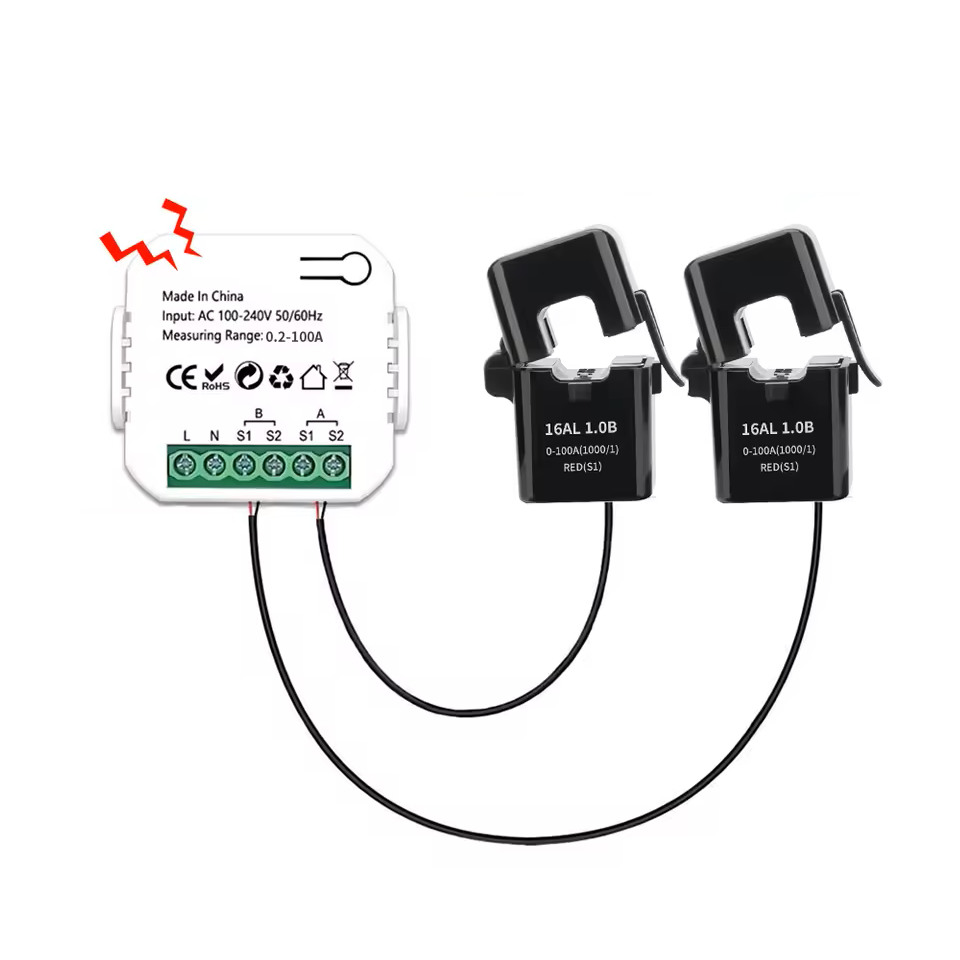

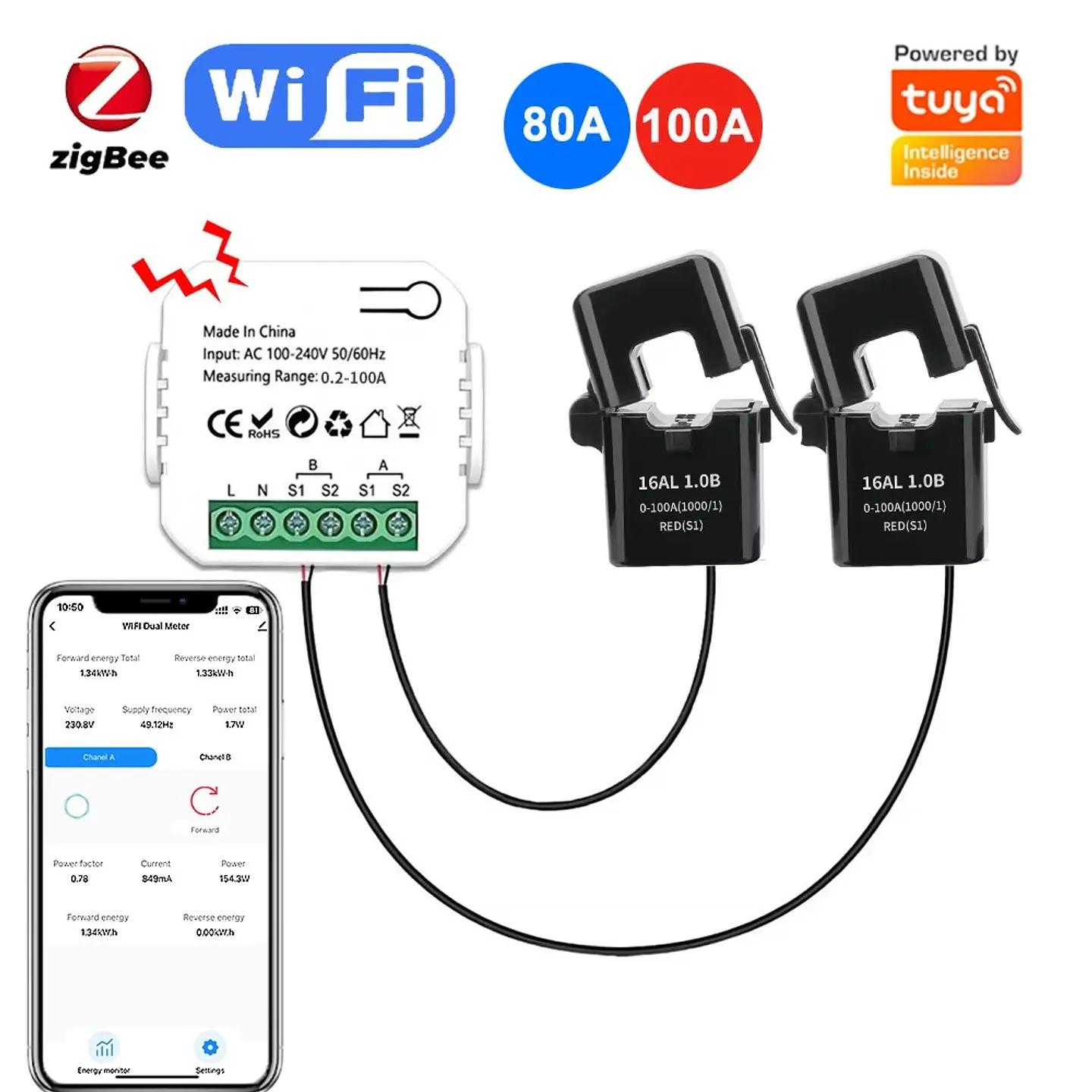

Información del Producto

Hecho en China

Entrada: AC 100-240V 50/60Hz

Rango de Medición: 0.2-100A

Certificaciones: CE, ROHS

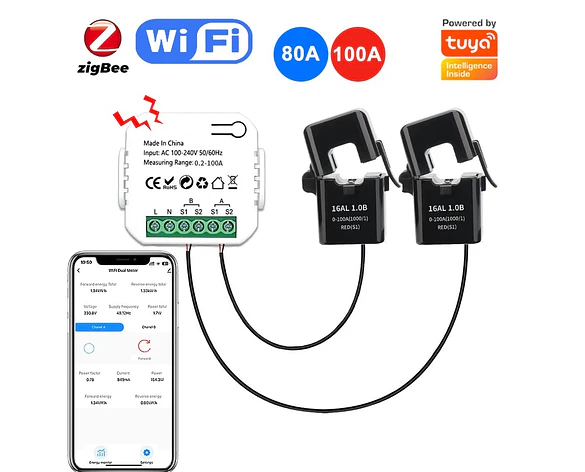

Medidor Dual WiFi

• Energía total hacia adelante: 1.34 kWh
• Energía total hacia atrás: 1.34 kWh
• Voltaje: 203.9 V
• Frecuencia de suministro: 49.124 Hz
• Poder total: 1.17 W
• Factor de potencia: 0.78
• Corriente: 8.94 A
• Poder: 154.49 W
• Energía hacia adelante: 1.34 kWh
• Energía hacia atrás: 0.00 kWh

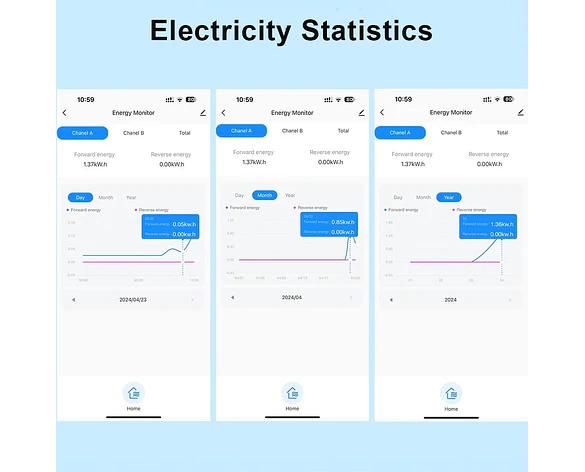

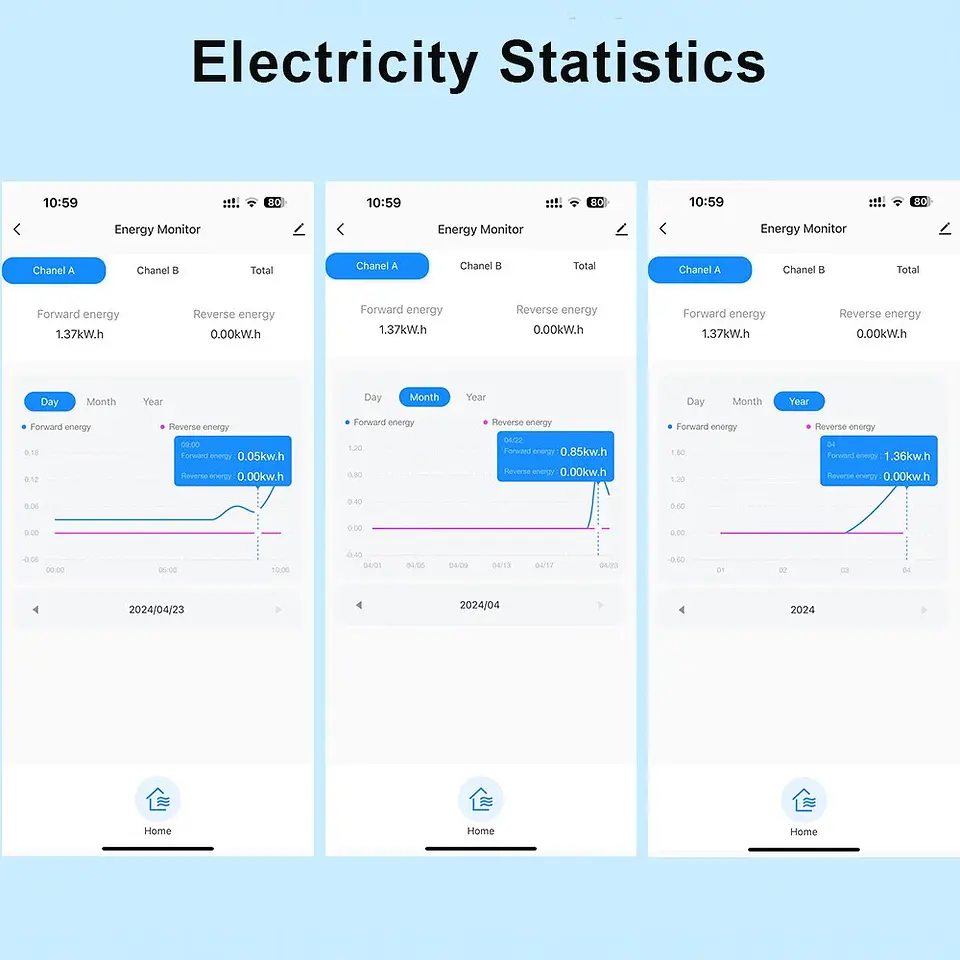

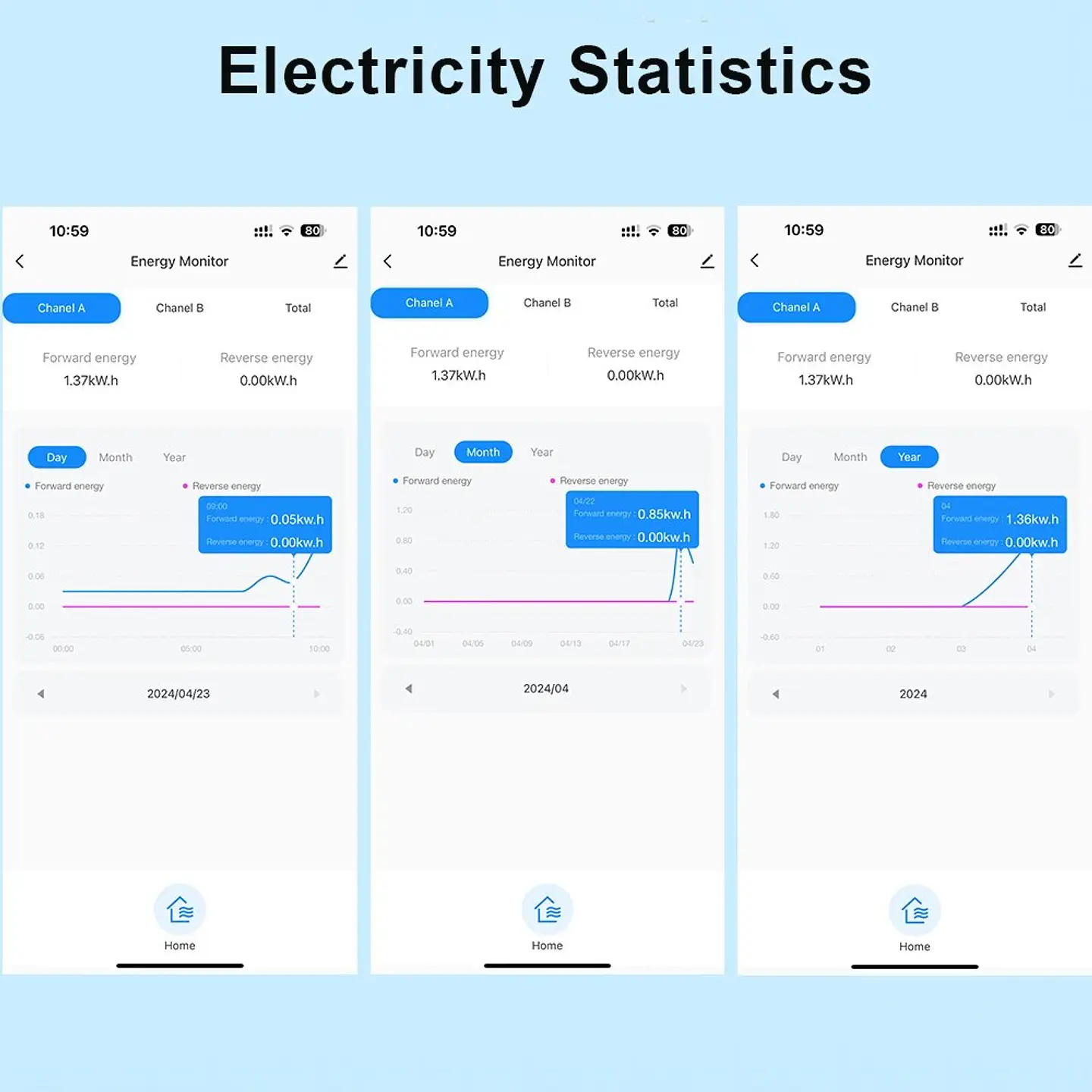

Estadísticas de Electricidad

Hora: 10:59

Monitor de Energía

• Canal A
  • Energía hacia adelante: 1.37 kW.h
  • Energía hacia atrás: 0.00 kW.h
• Canal B
  • Energía hacia adelante: 1.37 kW.h
• Total: 1.37 kW.h

Datos por Periodo

• Día: 2024/04/23
  • Energía hacia adelante: 0.05 kW.h
• Mes: 2024/04
  • Energía hacia adelante: 0.85 kW.h
• Año: 2024
  • Energía hacia adelante: 1.36 kW.h

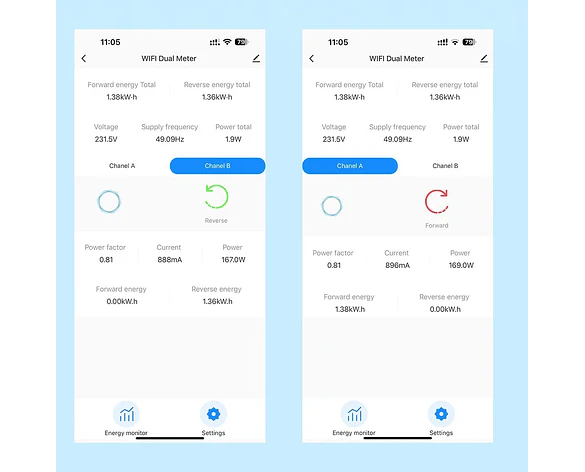

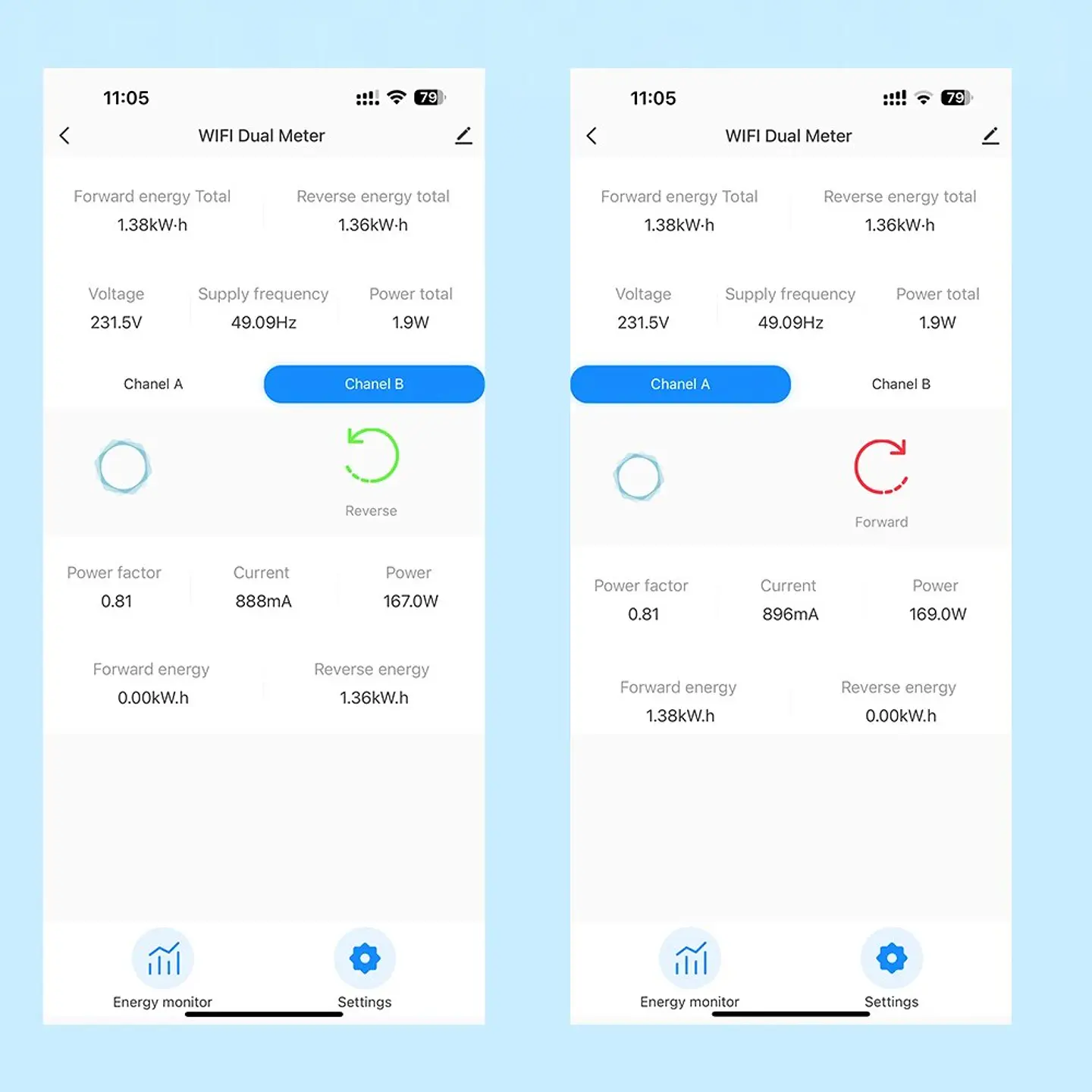

Energía hacia adelante total: 1.38 kWh

Energía hacia atrás total: 1.36 kWh

Voltaje: 231.5 V

Frecuencia de suministro: 49.09 Hz

Poder total: 1.9 W

Canal A

• Factor de potencia: 0.81
• Corriente: 888 mA
• Poder: 167.0 W
• Energía hacia adelante: 0.00 kWh

Canal B

• Corriente: 896 mA
• Poder: 169.0 W
• Energía hacia adelante: 1.38 kWh

Características de Instalación

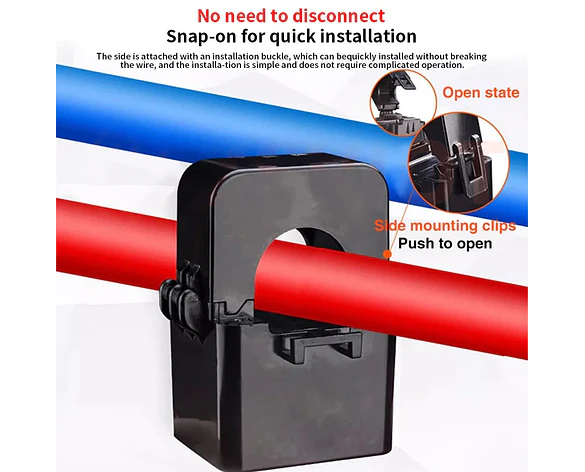

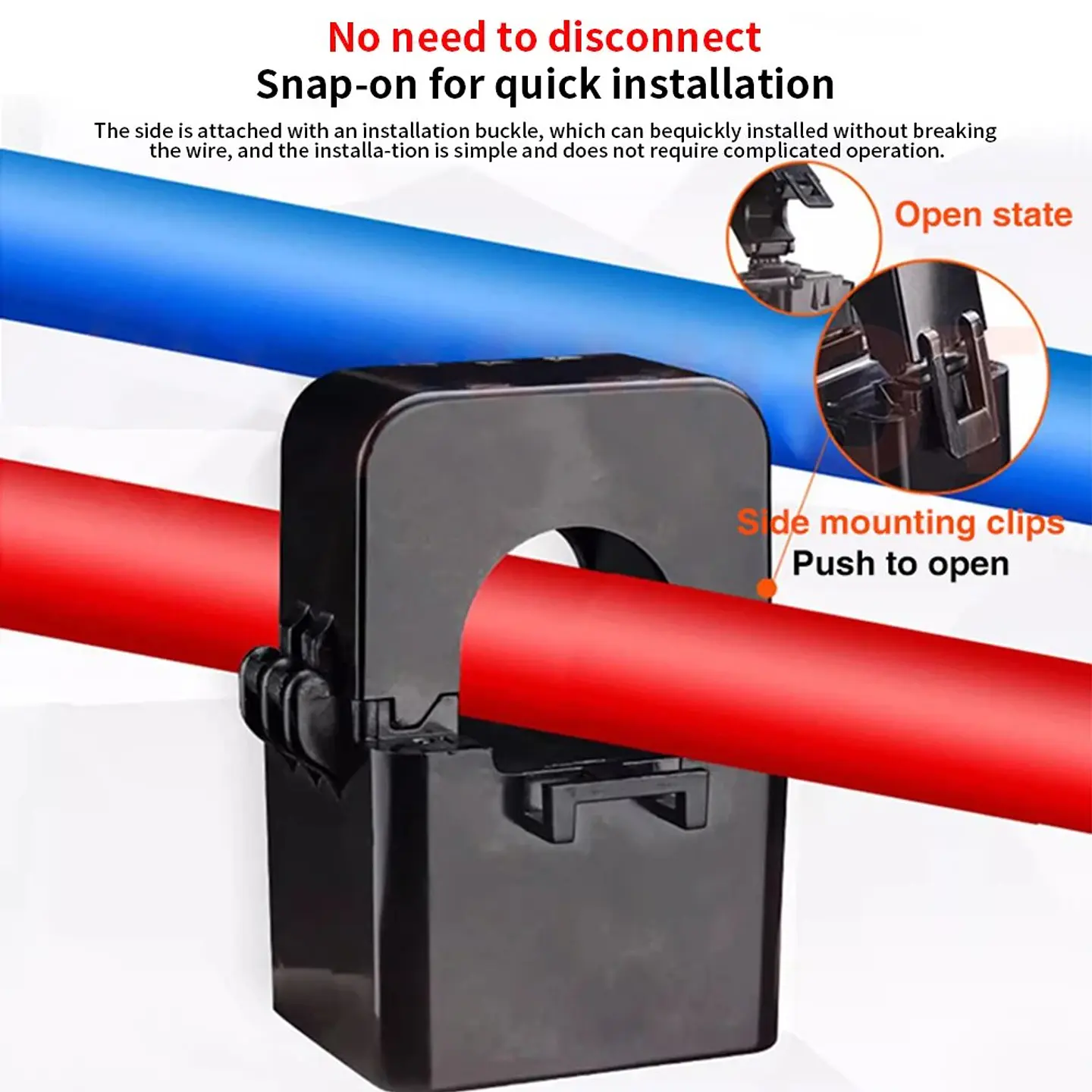

No es necesario desconectar

Instalación rápida con clip de montaje lateral

El lado está equipado con un gancho de instalación, que se puede instalar rápidamente sin romper el cable, y la instalación es simple y no requiere una operación complicada.

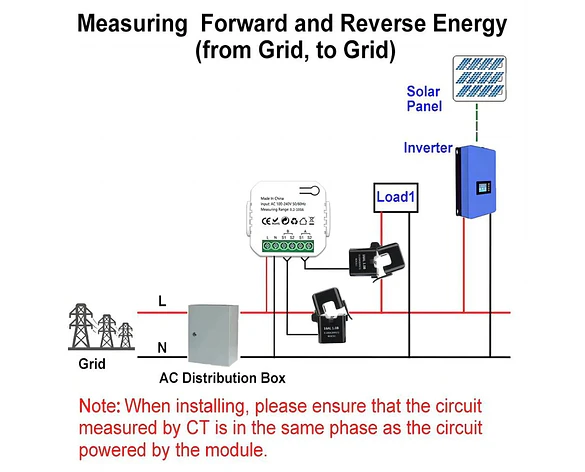

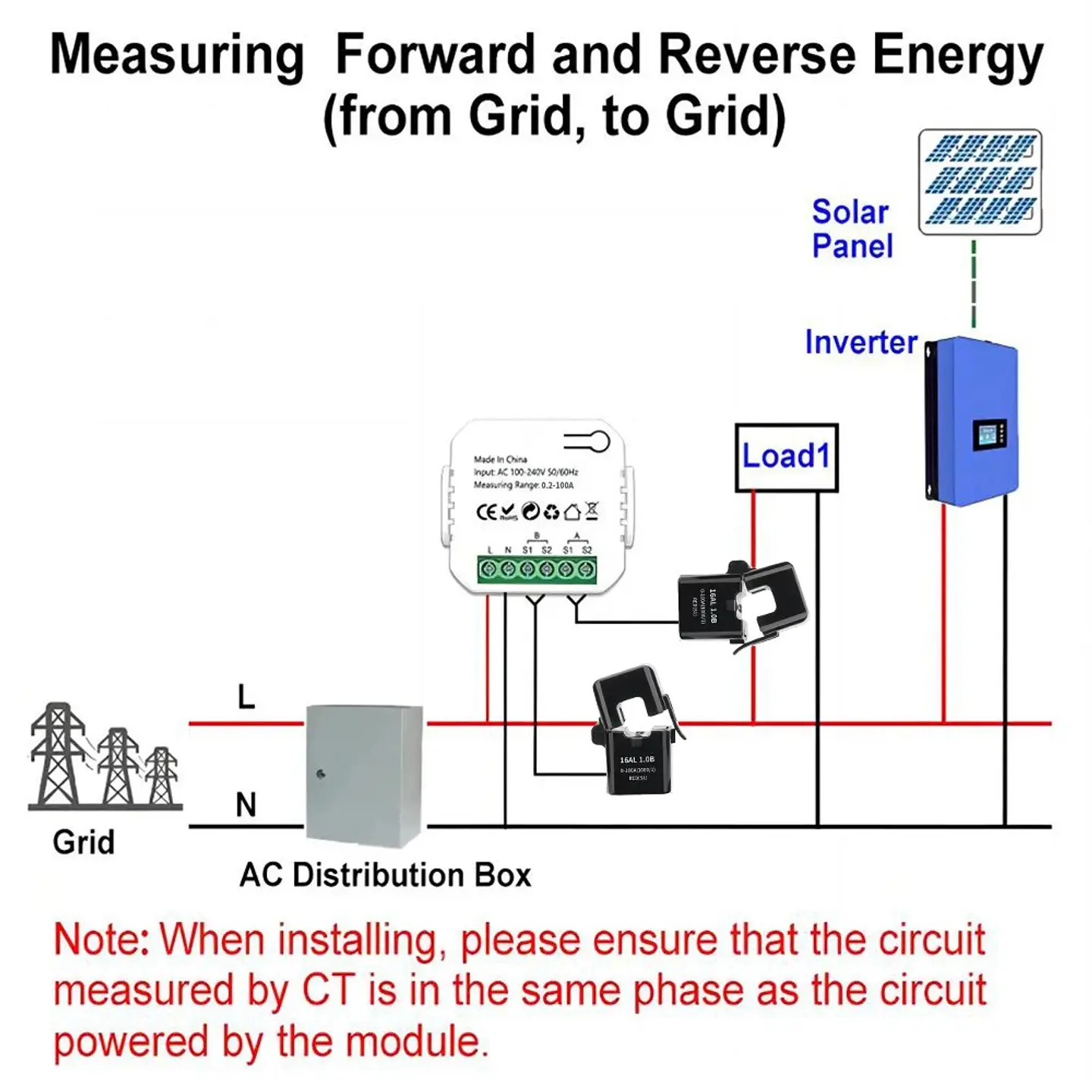

Medición de Energía Hacia Adelante y Hacia Atrás (de la Red, a la Red)

Nota: Al instalar, asegúrese de que el circuito medido por el CT esté en la misma fase que el circuito alimentado por el módulo.

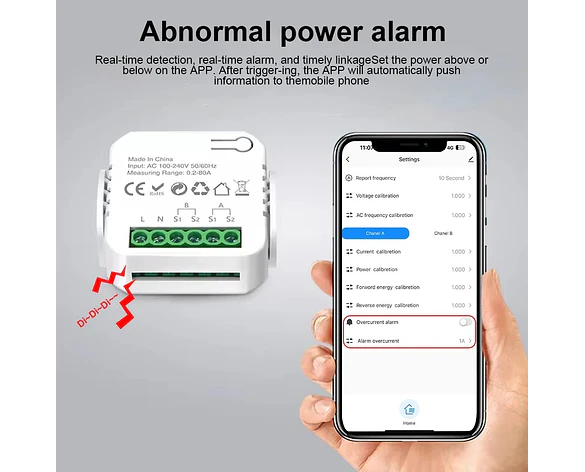

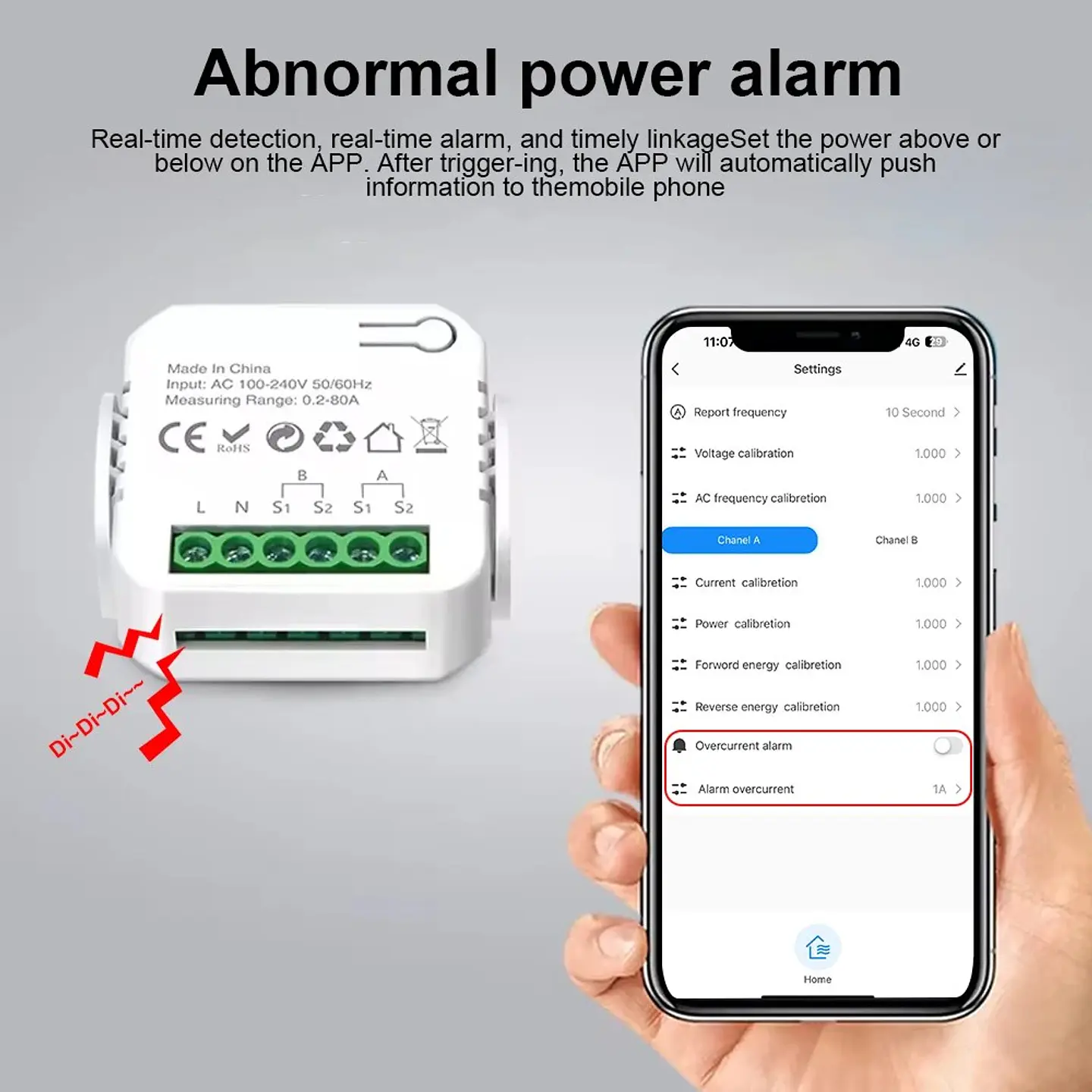

Alarma de potencia anormal: Detección en tiempo real, alarma en tiempo real y vinculación oportuna. Configure la potencia por encima o por debajo en la APP. Después de activarse, la APP enviará automáticamente información al teléfono móvil.

Ajustes

• Frecuencia de reporte: 10 segundos
• Calibración de voltaje: 1.000
• Calibración de frecuencia AC: 1.000
• Canal A / Canal B
• Calibración de corriente: 1.000
• Calibración de potencia: 1.000
• Calibración de energía hacia adelante: 1.000
• Calibración de energía inversa: 1.000
• Alarma de sobrecorriente: [interruptor]
• Alarma de sobrecorriente: 1A

[Di-Di-Di...]

Texto en la imagen

• Panel Solar
• Dormitorio
• Cocina
• Red

Crear Escena

Cuando la potencia, voltaje o corriente alcanza un valor, puede activar un interruptor Tuya para encender o apagar.

• Toque para ejecutar
• Ejemplo: apagar todas las luces en el dormitorio con un toque.
• Cuando cambie el clima
• Ejemplo: cuando la temperatura local sea mayor a 28°C.
• Programar
• Ejemplo: 7:00 a.m. todos los días.
• Cuando cambie el estado del dispositivo
• Ejemplo: cuando se detecte una actividad inusual.
• Cambiar modo de armado
• Ejemplo: Armar permanencia a través de la puerta de enlace.
• Cuando se active la alarma
• Ejemplo: Alarma de humo activada.

Seleccionar Función

• Poder total
• Voltaje
• Corriente_B
• Factor de potencia_B
• Corriente_A
• Dirección de flujo
• Energía hacia adelante_A
• Energía hacia adelante_B
• Factor de potencia
• Frecuencia
• Poder_B

Creación Rápida

Aquí está el texto transcrito de la imagen:

Corriente_B <= 1000 mA 0mA 1000000mA

Todo el día

Si

Cuando se cumpla cualquier condición

Corriente_B: >1000mA

Entonces

Interruptor WiFi

PODER: ENCENDER

Agregar Tarea

• Controlar dispositivo único
• Seleccionar escenas inteligentes
• Enviar notificación
• Retrasar la acción

Texto transcrito de la imagen

Corriente máxima medida 100A

• Energía hacia adelante total: 1.334kWh
• Energía inversa total: 1.334kWh
• Voltaje: 230.8V
• Frecuencia de suministro: 49.12Hz
• Poder: 15.4W
• Canal A: Hacia adelante
• Canal B:

Montaje en Riel Din de 35mm

Fabricado en China

• L
• N
• S1
• S2
• B
• A

CE

RoHS

Reciclable

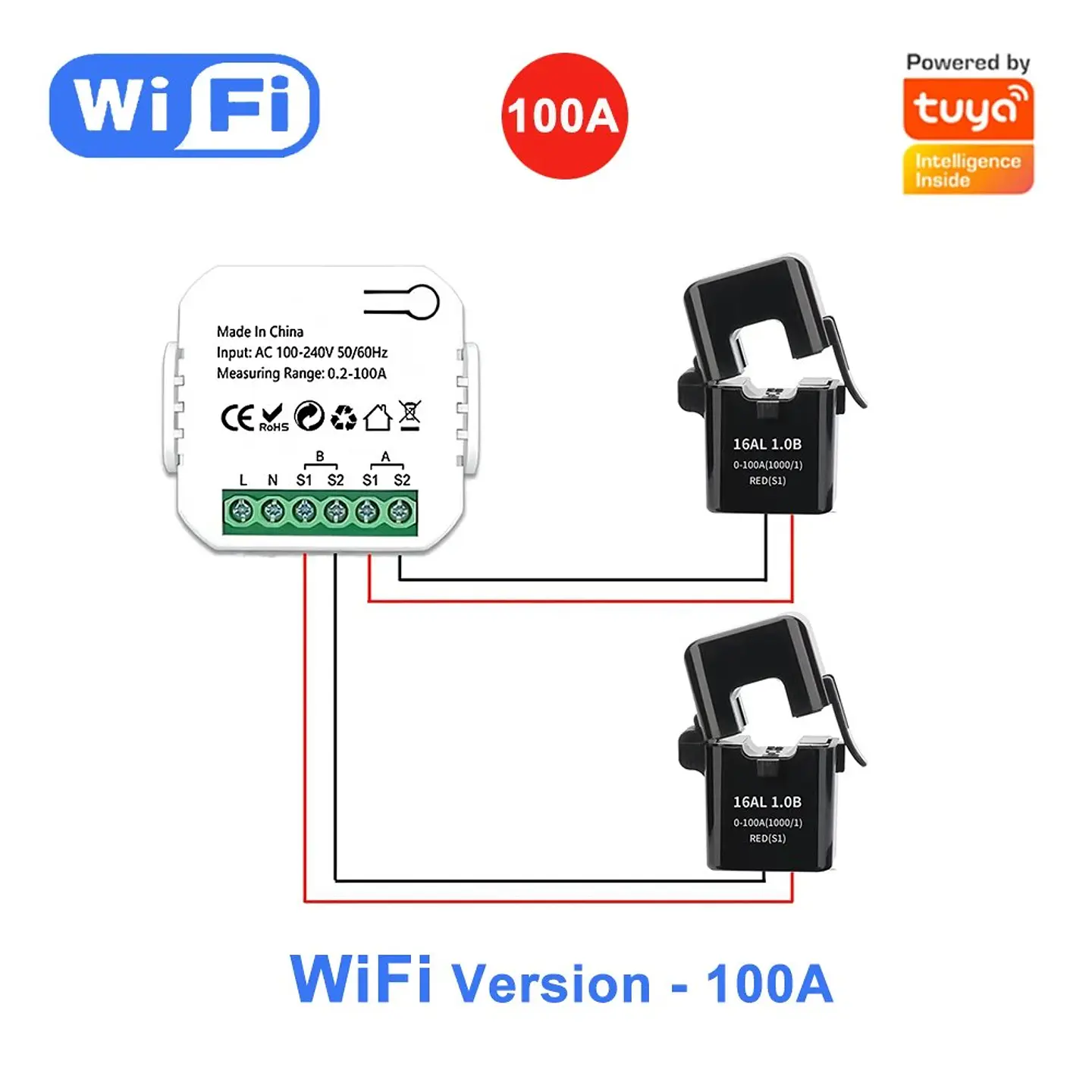

Versión WiFi

Dimensiones: 46mm x 50mm

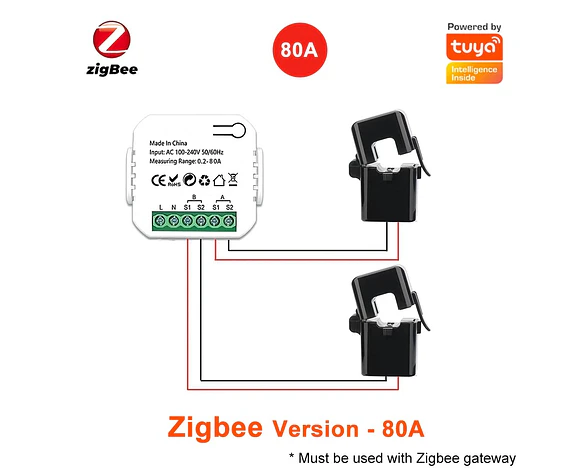

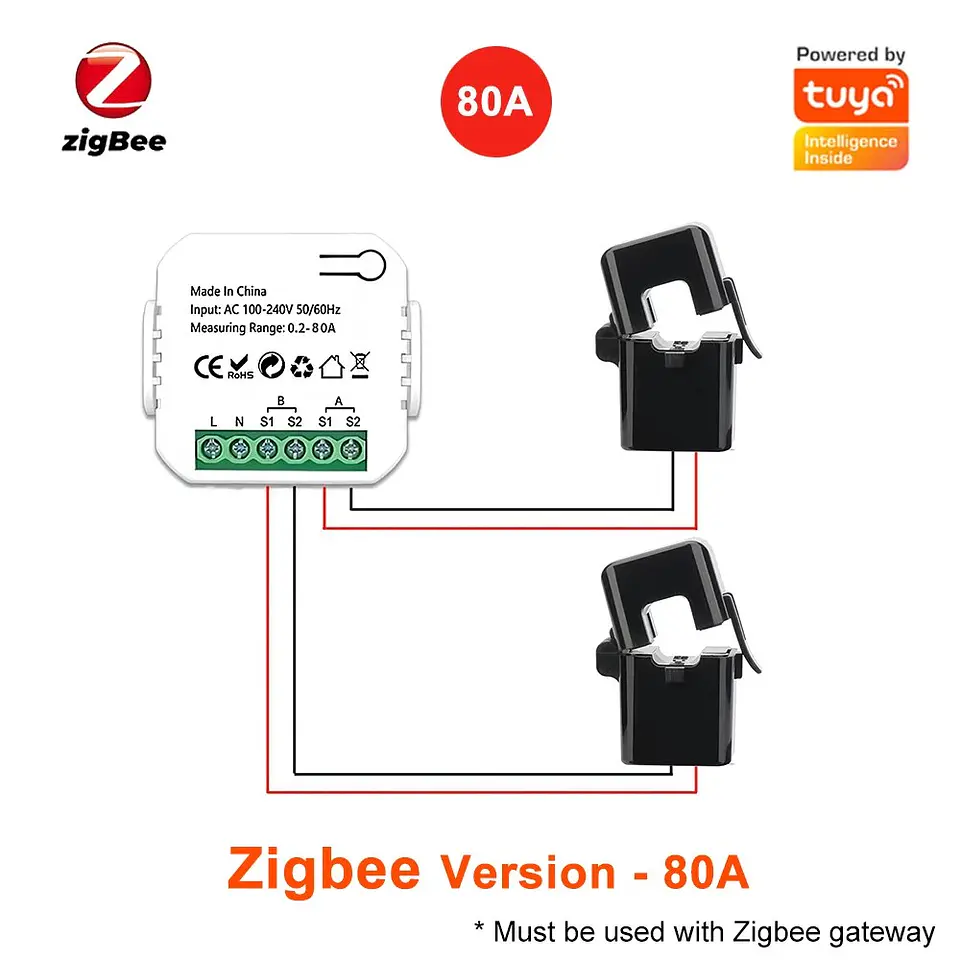

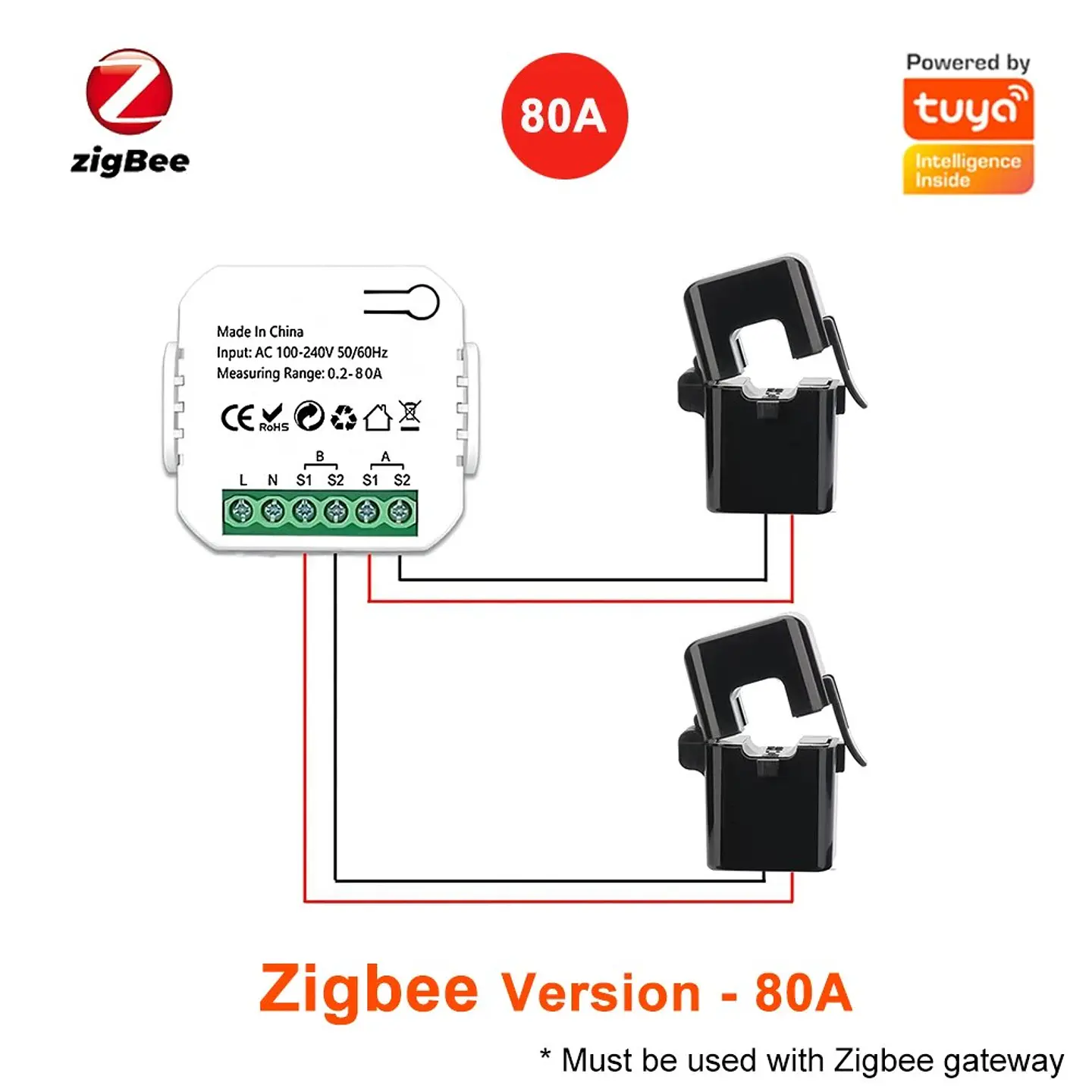

Versión Zigbee

Rango de Medición: 0.2-80A

Tamaño del sensor:

• WiFi: Φ16mm, 49mm, 0.7m
• Zigbee: Φ10mm, 40mm, 0.7m

Especificaciones Técnicas

• Voltaje de entrada: AC 100-240V 50/60Hz
• Rango de medición: WiFi: 0.2-100A / Zigbee: 0.2-80A
• Frecuencia de trabajo: 2.412-2.484GHz
• Precisión de medición: ±2%
• Tamaño: 46*46*19mm
• Clasificación CT: 16mm
• Temperatura de trabajo: -10°C~+55°C

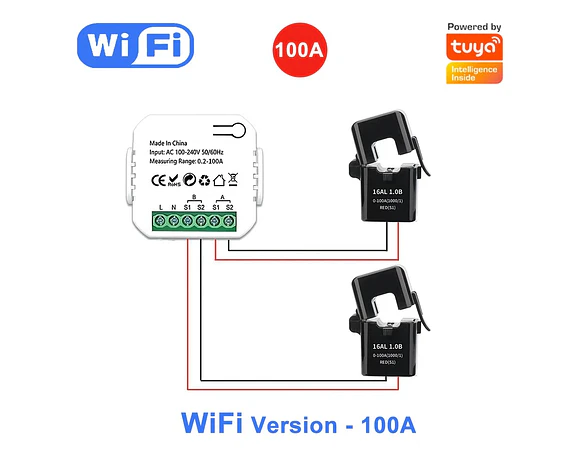

Diagrama de Cableado

CE

RoHS

• L
• N
• B
• A
• S1
• S2

16AL 1.0B

0-100A(1000/1)

ROJO(S1)

Tamaño del Producto

• 46mm
• 18mm
• 38mm
• 37mm

Cómo agregar el dispositivo a la aplicación "smart life"

Antes de agregar este dispositivo, necesitas añadir un gateway inteligente ZigBee.

El gateway inteligente ZigBee requiere compra adicional.

1. Bienvenido a Casa

   Configura la ubicación de tu hogar para más información.

   Todos los Dispositivos

   Gateway Inalámbrico Zigbee

2. Gateway Inalámbrico Zigbee

   Dispositivos en línea: 0

   Aún no has creado ningún dispositivo. Toca Agregar para comenzar.

3. Mantén presionado este botón durante 5 segundos.
4. El ícono de WiFi comienza a parpadear.
5. Asegúrate de que el dispositivo esté en modo de emparejamiento (LED parpadeando).

   Si el LED no está parpadeando, por favor reinicia el dispositivo. Aquí hay algunas formas comunes de reiniciar:

   • Sensor: Enciende, luego mantén presionado el botón RESET durante 5 segundos.
   • Toma: Enciende, luego mantén presionado el botón RESET durante 5 segundos.
   • Fuente de Luz: Enciende, luego apaga-enciende-apaga-enciende.

   ¿Más métodos de reinicio de dispositivos?

6. Buscar dispositivo

   1 dispositivo ha sido agregado exitosamente.

   Listo

Asistente de Hogar

Ajustes

• Home Assistant Cloud: Controla tu hogar cuando estés fuera e intégralo con Alexa y Google Assistant.
• Dispositivos y servicios: Integraciones, dispositivos, entidades y ayudantes.
• Automatizaciones y escenas: Automatizaciones, escenas, scripts y plantillas.
• Áreas, etiquetas y zonas: Gestiona ubicaciones dentro y alrededor de tu casa.
• Complementos: Ejecuta aplicaciones adicionales junto a Home Assistant.
• Tableros: Organiza cómo interactúas con tu hogar.
• Asistentes de voz: Gestiona tus asistentes de voz.
• Etiquetas: Configura etiquetas NFC y códigos QR.
• Personas: Gestiona quién puede acceder a tu hogar.

Tuya

Ingresa tu código de usuario de Smart Life o Tuya Smart. Puedes encontrar este código en la aplicación Smart Life o en la aplicación Tuya Smart en la pantalla de Ajustes > Cuenta y Seguridad, e ingresa el código que se muestra en el campo Código de Usuario. El código de usuario es sensible a mayúsculas y minúsculas, asegúrate de ingresarlo exactamente como se muestra en la aplicación.

Código de usuario:

[ ]

ENVIAR

Ruta de búsqueda: Tuya APP -- yo -- configuración -- Cuenta y Seguridad -- Código de Usuario
