Ficha técnica completa

Compatibilidad

• Tuya Smart
• Smart Life
• Dispositivos WiFi 2.4GHz

Descripción técnica detallada

Nuevo Medidor de Energía Inteligente WIFI de Doble Canal con 2 Pinzas de 80A

Funciones Principales

1 y 2 canales disponibles. Nueva función: Puede configurar un valor de umbral para voltaje, corriente y potencia, alarma sonora y alarma de la aplicación cuando se alcanza el valor de umbral.

• Configura el valor del umbral para voltaje, corriente y potencia.
• Cuando el valor alcanza el valor establecido, el dispositivo puede emitir una alarma sonora y la aplicación puede enviar un mensaje de alarma.
• Puedes configurar la frecuencia de reporte de datos.

Visualización de Datos

La aplicación puede mostrar en tiempo real la potencia, corriente, voltaje, factor de potencia y frecuencia de los canales A y B, claramente, tanto en la dirección de avance como en la de retroceso.

• 2 canales para dirección inversa y directa.
• 1 canal o 2 canales están disponibles para elegir.
• Puedes leer el contenido de cada canal desde la aplicación.

Estadísticas de Electricidad

Potencia total en tiempo real de 2 canales de dirección inversa y directa:

• Alimentación para los canales A y B por separado (W).
• Corriente (mA) - Voltaje (V), Factor de potencia y frecuencia (Hz).
• Estadísticas de electricidad para cada canal en dirección ascendente y descendente.
• Electrodomésticos Diarios (kWh).
• Cédula Eléctrica Mensual (kWh).
• Electrodomésticos Anuales (kWh).

Datos Técnicos

• Voltaje Nominal: 100-240V CA 50/60Hz.
• Rango de corriente medible: 0.2A-80A.
• Frecuencia WiFi: 2.4GHz (No compatible con 5GHz).
• Rango de temperatura ambiente: -10°C ~ 55°C.

Automatización

Permite crear una escena para este dispositivo que funciona con otros dispositivos Tuya. Configuración de Automatización para el Dispositivo Medidor:

• Por ejemplo, si la potencia o la corriente exceden el valor establecido, otros dispositivos Tuya comienzan a funcionar.

Diagrama de Cableado

1. Para medir la potencia 'de la red' y 'a la red'.

Descripción de la Aplicación

La aplicación puede mostrar en tiempo real la potencia, corriente, voltaje, factor de potencia y frecuencia de los canales A y B para la dirección de avance y retroceso de forma clara.

• 2 canales para dirección hacia adelante y hacia atrás
• 1 canal o 2 canales disponibles para elegir
• Puedes leer desde la aplicación para cada canal.

• Potencia total en tiempo real de 2 canales de dirección inversa y directa
• Alimentación para los canales A y B por separado (W)
• Corriente (mA)
• Voltaje (V)
• Factor de potencia y frecuencia (Hz)

Estadísticas de electricidad para cada canal en dirección de avance y retroceso:

• Horario Elec. (Kilovatio hora)
• Diario Elec. (kWh)
• Elect. Mensual (Kilovatio hora)
• Elecciones Anuales (Kilovatio hora)

• Tensión nominal: 100-240V CA 50/60Hz
• Rango de corriente medible: 0,2 A-80 A
• Frecuencia WiFi: 2,4 GHZ (no compatible con 5 GHz)
• Rango de Temperatura Ambiente: -10°C ~ 55°C

Canal de estadísticas de electricidad A, B por separado y total diario, mensual, anual. Dirección inversa y directa.

Permite crear una escena para que este dispositivo funcione en conjunto con otros dispositivos Tuya. Configurar la automatización para el dispositivo medido. Por ejemplo, si la potencia o la corriente supera el valor, entonces otro dispositivo Tuya comienza a funcionar.

• Para medir la potencia "de la red" y "a la red"

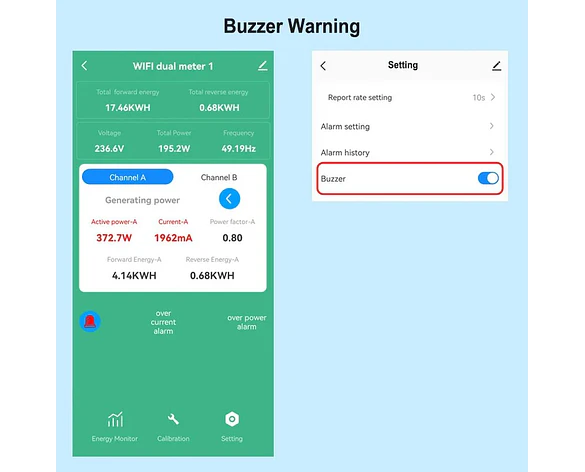

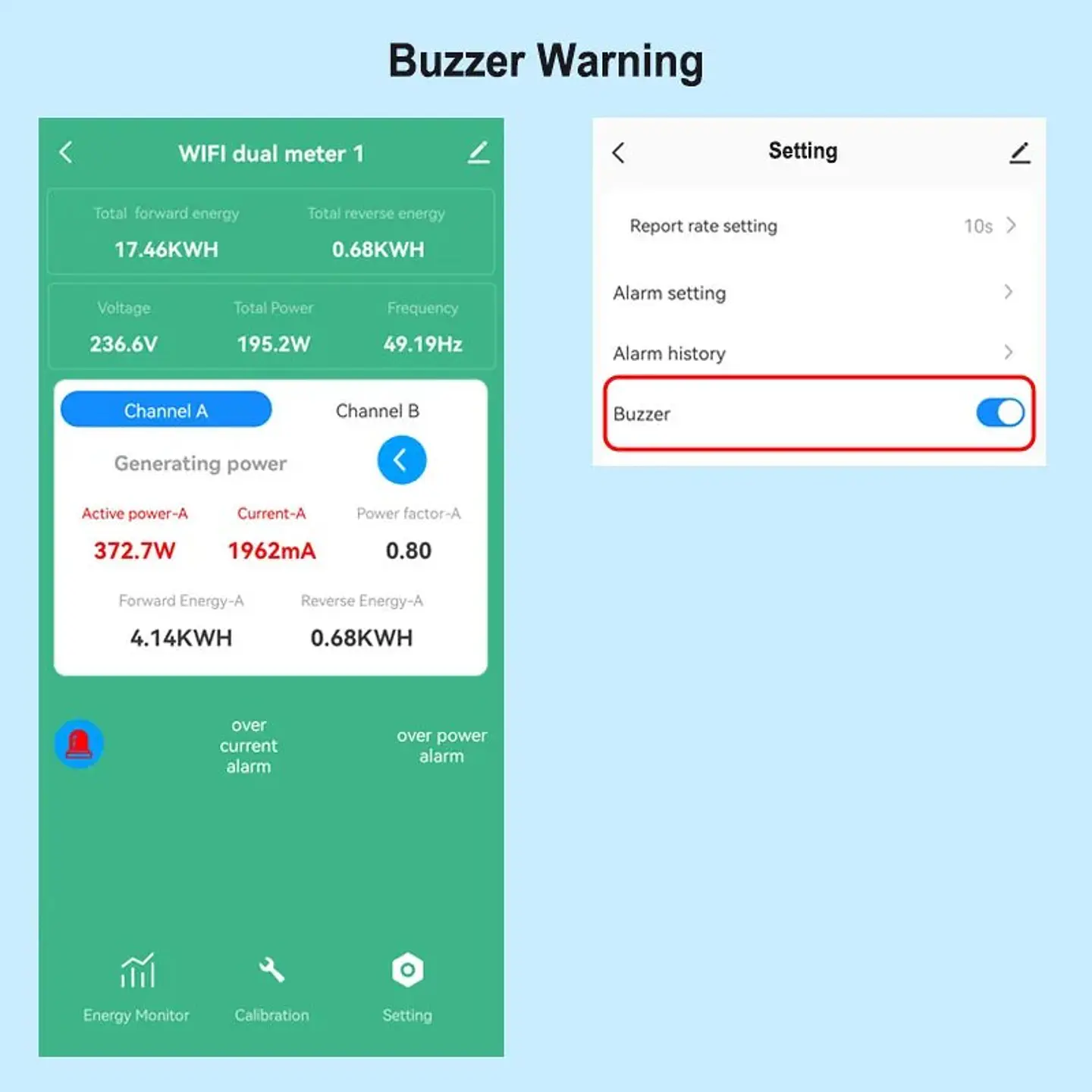

Advertencia de Buzzer

• WIFI dual meter 1
• Total forward energy: 17.46KWH
• Total reverse energy: 0.68KWH
• Voltage: 236.6V
• Total Power: 195.2V
• Frequency: 49.19Hz

Canal A

• Generando potencia
• Active power-A: 372.7W
• Current-A: 1962mA
• Power factor-A: 0.80
• Forward Energy-A: 4.14KWH
• Reverse Energy-A: 0.68KWH

Ajustes

• Report rate setting: 10s
• Alarm setting
• Alarm history
• Buzz: [Toggle switch]

• Channel A
• Forward Energy A: 2.07KWH
• Reverse Energy A: 2.06KWH

Datos por Día, Mes y Año

• Día
• Forward Energy A: 0.49KWH
• Reverse Energy A: 0.00kWh
• Fecha: 2023/06/26
• Mes: 2023/06
• Forward Energy A: 1.79KWH
• Reverse Energy A: 1.09kWh
• Año: 2023

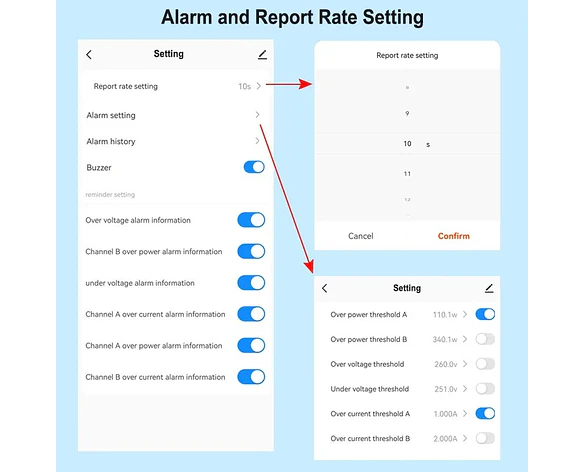

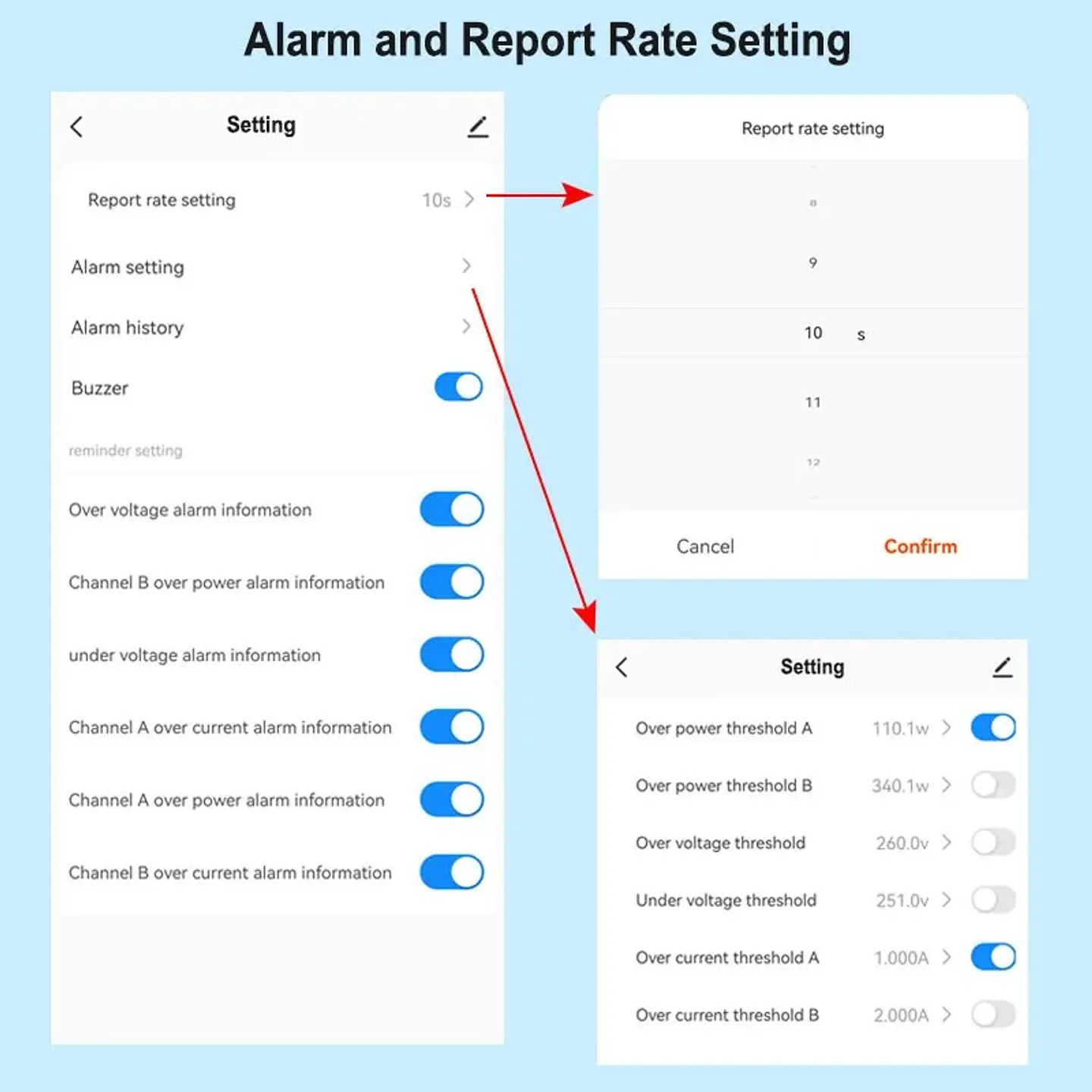

Ajuste de Alarmas y Tasa de Reporte

Ajuste de Tasa de Reporte

• 10s

Ajuste de Alarmas

• Historial de Alarmas
• Buzzer
• Ajuste de Recordatorio
• Información de alarma por sobrevoltaje
• Información de alarma por sobrepotencia del Canal A
• Información de alarma por sobrepotencia del Canal B
• Información de alarma por undervoltaje
• Información de alarma por sobrecorriente del Canal A
• Información de alarma por sobrecorriente del Canal B

Ajuste de Tasa de Reporte

• 9
• 10 s
• 11

Ajustes

• Umbral de sobrepotencia A
• Umbral de sobrepotencia B
• Umbral de sobrevoltaje
• Umbral de undervoltaje
• Umbral de sobrecorriente A
• Umbral de sobrecorriente B

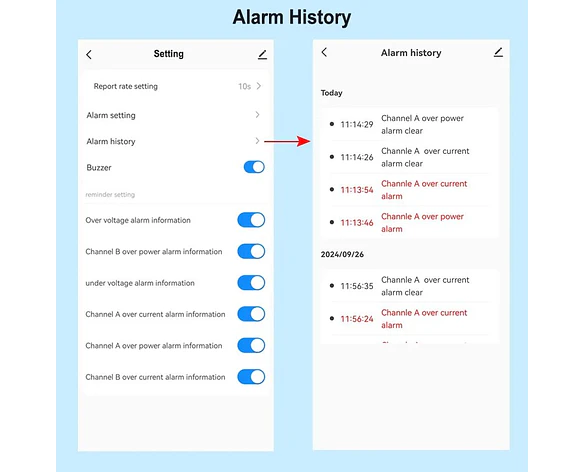

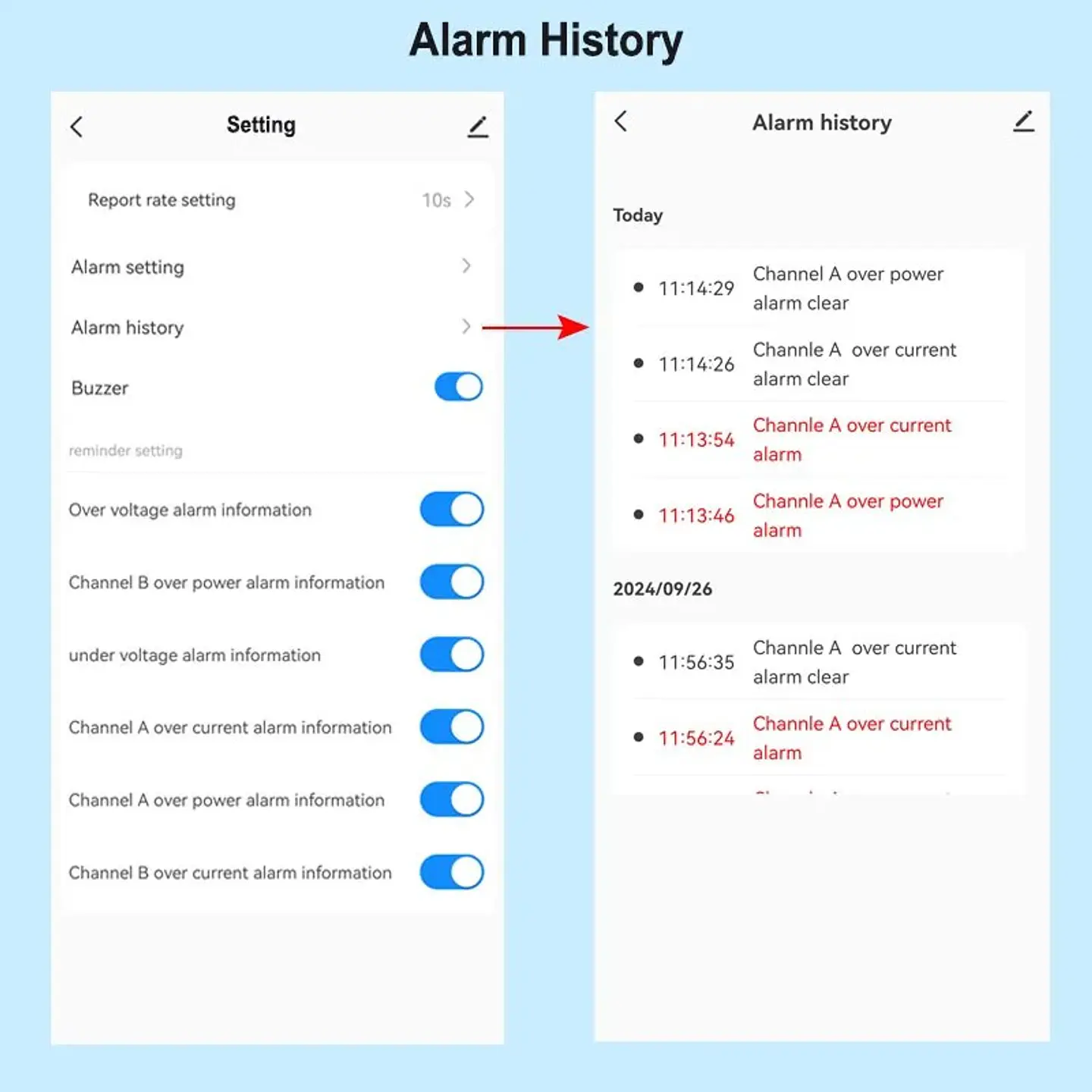

Hoy

• 11:14:29 Alarma de sobrepotencia del Canal A despejada
• 11:14:26 Alarma de sobrecorriente del Canal A despejada
• 11:13:54 Alarma de sobrecorriente del Canal A
• 11:13:46 Alarma de sobrepotencia del Canal A

2024/09/26

• 11:56:35 Alarma de sobrecorriente del Canal A despejada
• 11:56:24 Alarma de sobrecorriente del Canal A

Ajustes

• Ajuste de tasa de informe
• Ajuste de alarma
• Zumbador
• Información de alarma de sobrevoltaje
• Información de alarma de sobrepotencia del Canal B
• Información de alarma de subvoltaje
• Información de alarma de sobrecorriente del Canal A
• Información de alarma de sobrepotencia del Canal A
• Información de alarma de sobrecorriente del Canal B

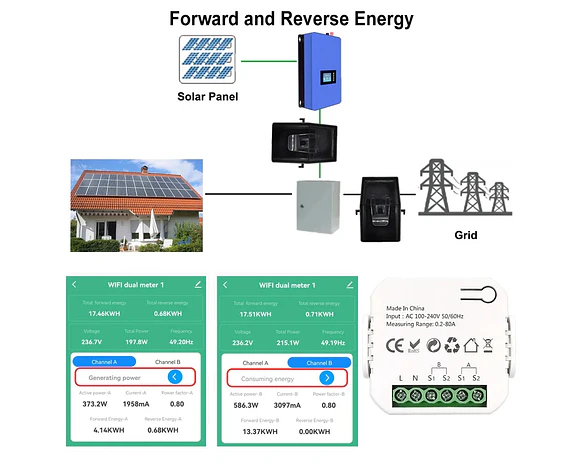

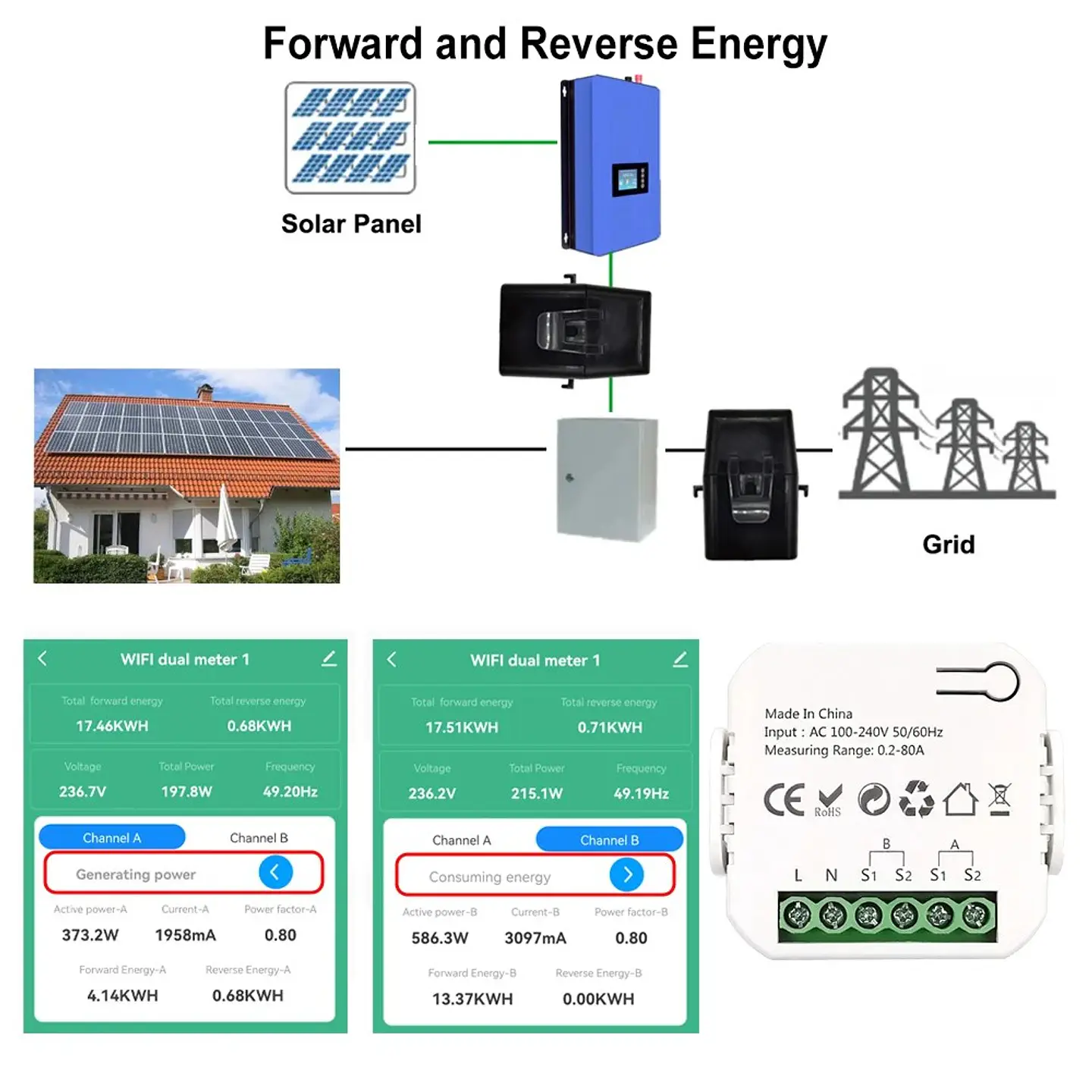

Energía de Avance y Retroceso

Panel Solar

Medidor Doble WIFI 1

• Energía total de avance: 17.51KWH
• Energía total de retroceso: 0.71KWH
• Voltaje: 236.2V
• Poder total: 215.1W
• Frecuencia: 49.19Hz

Canal A

• Poder generador
• Poder activo-A: 373.2W
• Corriente-A: 1958mA
• Factor de potencia-A: 0.80
• Energía de avance-A: 4.14KWH
• Energía de retroceso-A: 0.68KWH

Canal B

• Energía consumida
• Poder activo-B: 586.3W
• Corriente-B: 3097mA
• Factor de potencia-B: 0.80
• Energía de avance-B: 13.37KWH
• Energía de retroceso-B: 0.00KWH

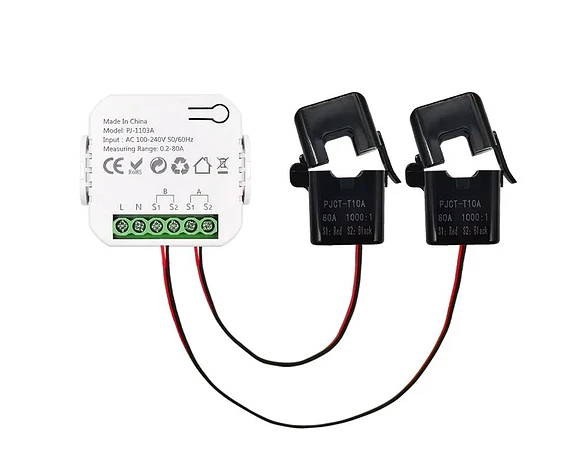

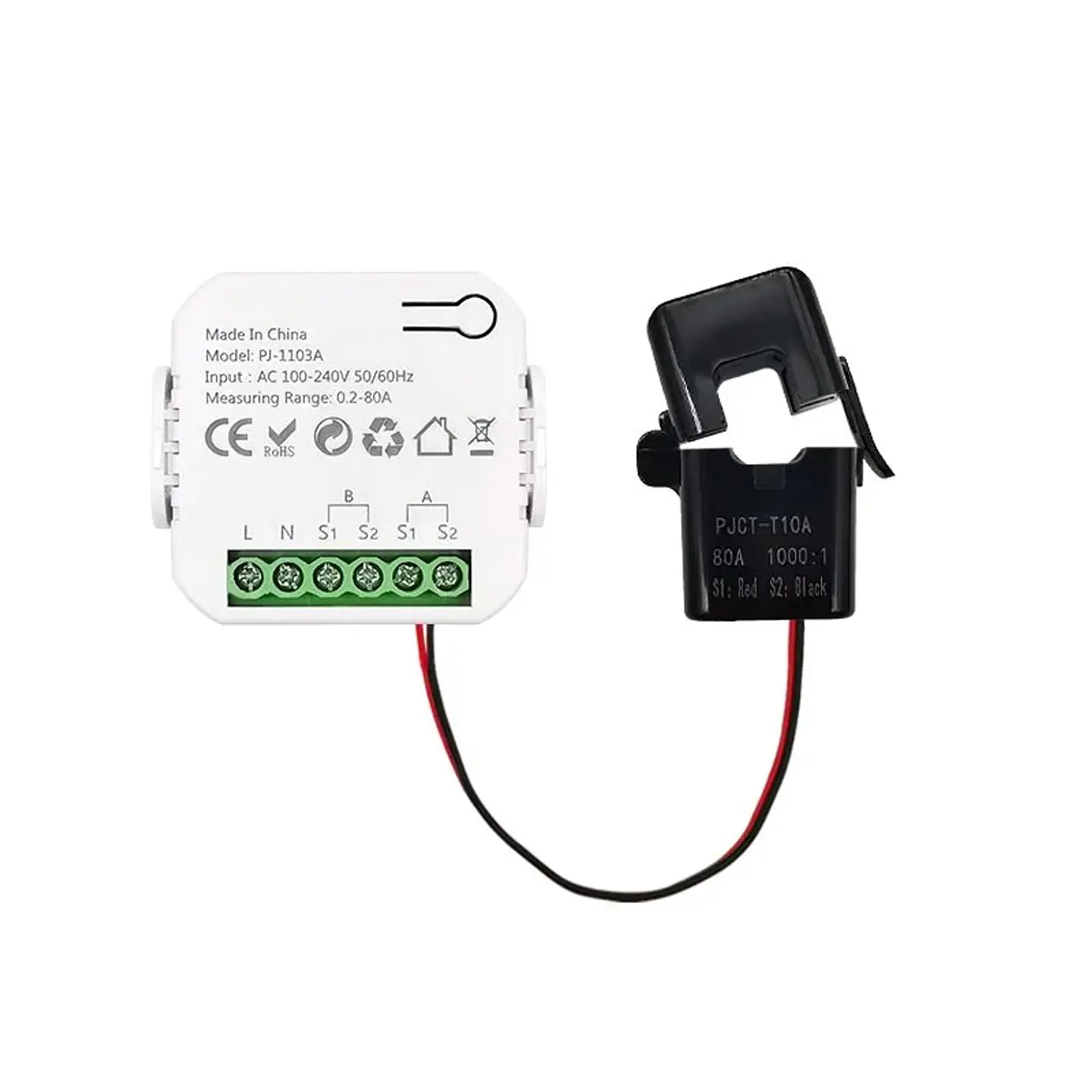

Información del Producto

Hecho en China

• Entrada: AC 100-240V 50/60Hz
• Rango de Medición: 0-2.80A

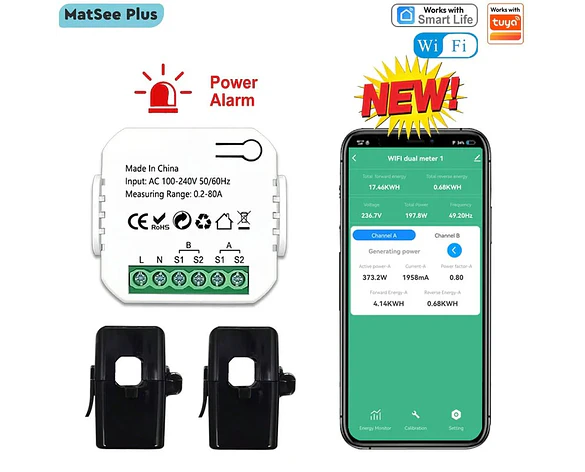

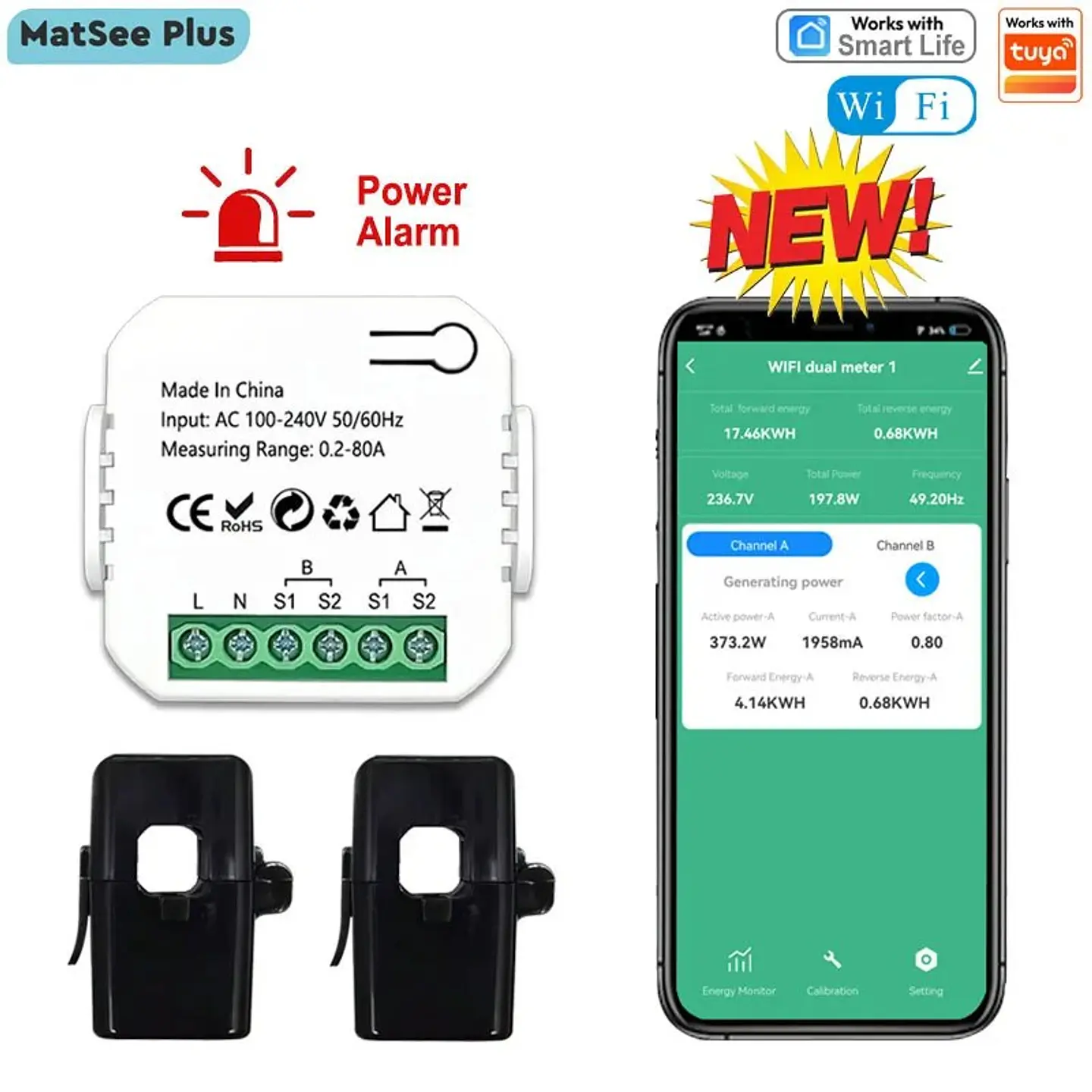

MatSee Plus

• Modelo: PJ-1103A
• Rango de Medición: 0-2-80A

Alarma de Poder

NUEVO!

WiFi

Funciona con Tuya

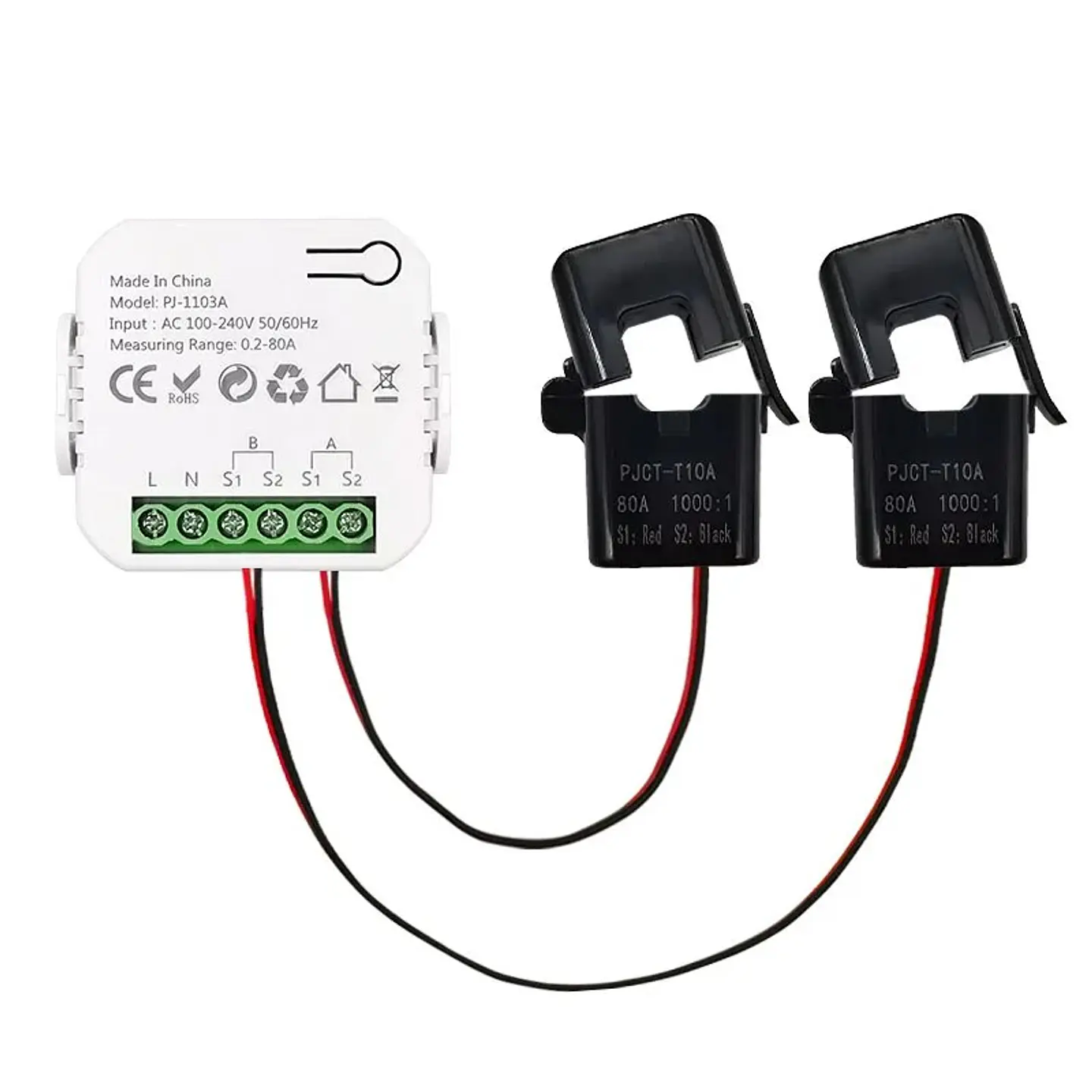

PJCT-T10A

• 80A 1000:1
• S1: Rojo
• S2: Negro

Modelo: PJ-1103C

• Rango de Medición: 0.2-80A
• CE
• RoHS

Generando y Consumir Energía

Medidor Doble WIFI 1

• Energía total de avance: 17.46KWH
• Energía total de retroceso: 0.68KWH
• Voltaje: 236.7V
• Poder total: 197.8W
• Frecuencia: 49.20Hz

Canal A

Canal B

Monitor de Energía

Calibración

Ajuste

Max.

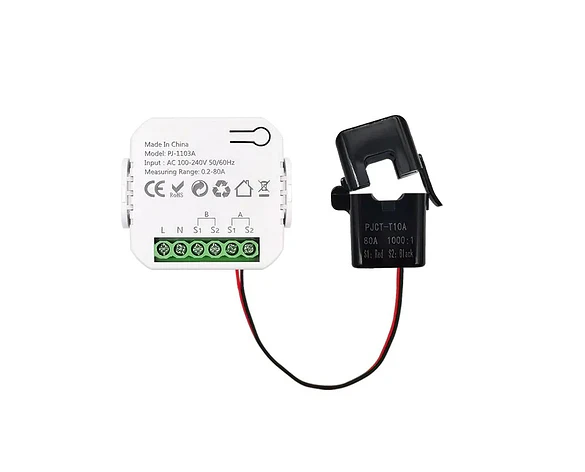

Especificaciones del Producto

Corriente Medida: 80A

Fabricado en: China

Modelo: P1-1103A

Rango de Medición: 0-80A

Configuración 1

• Energía total generada: 17.46KWH
• Poder total: 0.68KWH
• Canal A: Poder generado 373.2W
• Canal B: 1958mA
• Factor de potencia: 0.80
• Energía total: 4.14KWH
• 0.68KWH

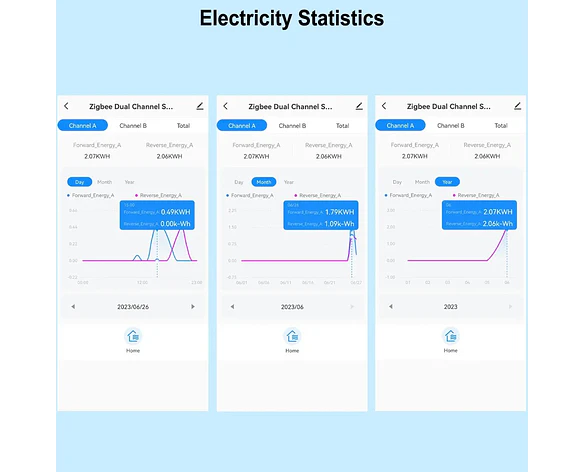

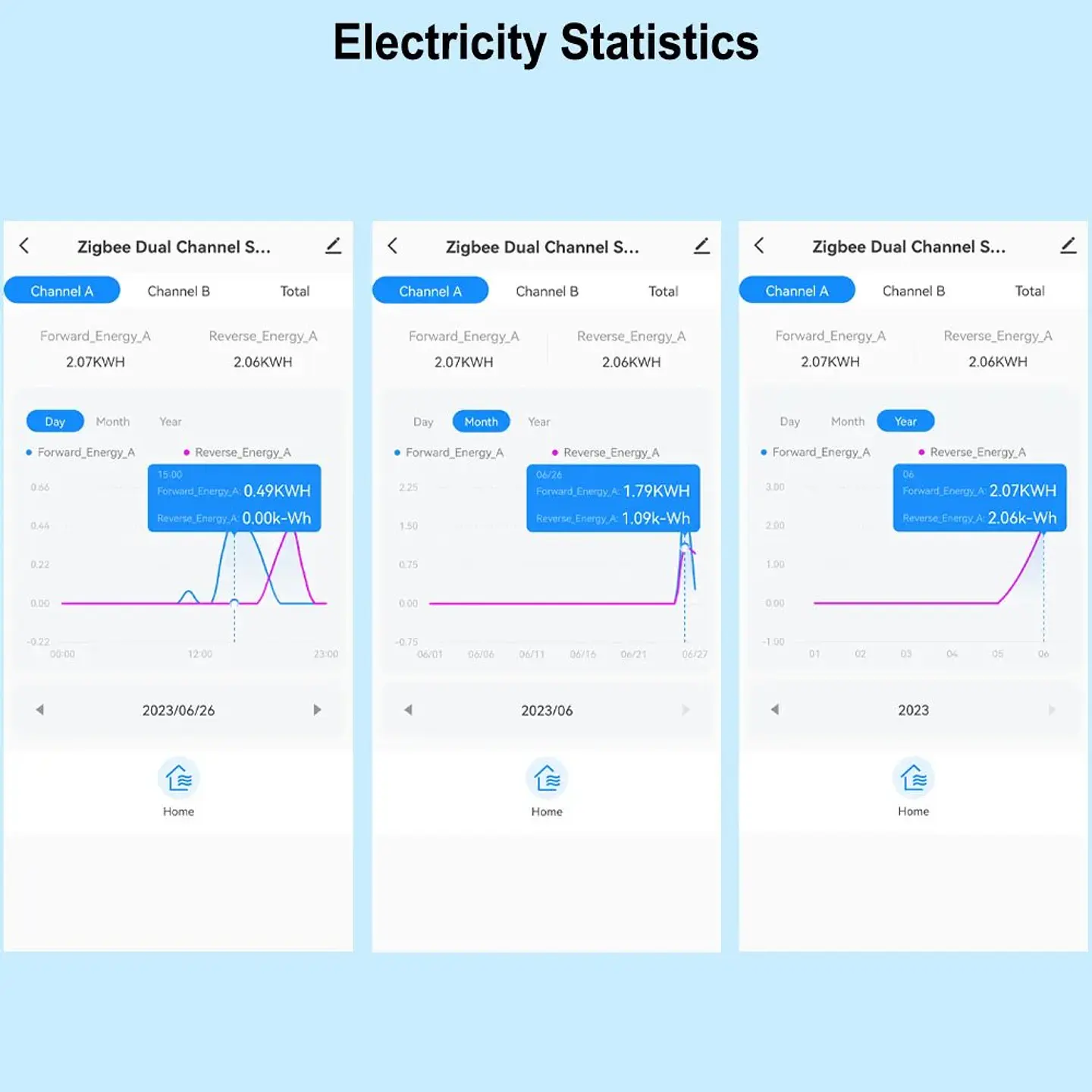

Detalles por Día, Mes y Año

• Día
  • 2023/06/26 15:00
    • Energía Adelante A: 0.49KWH
    • Energía Reversa A: 0.00k-Wh
  • 2023/06/27 08:00
    • Energía Adelante B: 0.47KWH
    • Energía Reversa B: 0.00KWH
• Mes
  • 2023/06
    • Energía Adelante A: 1.79KWH
    • Energía Reversa A: 1.09k-Wh
    • Energía Adelante B: 2.25KWH
    • Energía Reversa B: 1.86KWH
• Año
  • 2023
    • Energía Adelante A: 2.07KWH
    • Energía Reversa A: 2.06KWH

Estadísticas de Electricidad - Energía Total

Crear Escena

Cuando la potencia, voltaje o corriente alcance un valor, puede activar un interruptor Tuya para encender o apagar.

Seleccionar Función

• Poder total
• Voltaje
• Corriente B
• Factor de potencia B
• Corriente A
• Dirección de flujo
• Energía Adelante A
• Energía Adelante B
• Factor de potencia
• Frecuencia
• Poder B

Crear Escena Rápida

Transcripción del texto en la imagen:

• Si Cuando se cumpla cualquier condición:
  • Medidor Inteligente de Doble Canal Zigbee 3
  • Corriente B: >1000mA
• Entonces
  • Interruptor Zigbee
  • PODER: ENCENDIDO

Agregar Tarea

• Cambiar Modo de Armado
• Controlar Dispositivo Único
• Seleccionar escenas inteligentes
• Enviar notificación
• Retrasar la acción

Medición del Consumo de Energía

Nota: Al instalar, asegúrese de que el circuito medido por el CT esté en la misma fase que el circuito alimentado por el módulo.

Medición de Energía en Adelante y Reversa

(de Red a Red)

• Tamaño: 35mm Din Rail
• Certificaciones: CE, RoHS

Conexiones

• L
• N
• S1
• S2
• A
• B

Dimensiones del Conector

Φ10mm, 1m
