Ficha técnica completa

Compatibilidad

• iOS
• Android
• Amazon Alexa
• Google Home

Descripción técnica detallada

Nota

Modelo: BHT-600-GC No incluye función Wi-Fi. Modelo: BHT-600-GCLW Incluye función Wi-Fi. El sensor no está incluido para GC. Si necesita, elija también sensores.

Funcionalidad

• Las funciones potentes están disponibles como BACnet/Modbus/Wifi, etc.
• Precisión de 0.5℃ mantiene la temperatura dentro del nivel que se establece.
• Memoria de datos cuando el poder se apaga.
• 5+2 Seis períodos programables para maximizar la comodidad y la economía.

Datos técnicos

• Tipo: Caldera de gas y agua
• Sensor: NTC, 10K
• Precisión: ±0,5℃
• Temperatura establecida. Alcance: 5-35℃
• Temperatura ambiente. Alcance: 5-99℃
• Consumo de energía: <1,5W
• Error de sincronización: <1%
• Fuente de alimentación: 95-240 VCA, 50-60 Hz
• Carga actual: 3A (caldera de agua/gas)
• Material de carcasa: PC+ABS (retardante de llama)
• Temperatura ambiente: 0-45℃, 5-90% RH (sin condensación)
• Temperatura de almacenamiento: -5-45℃
• Distancia del orificio de instalación: 60 mm
• Nivel de protección: IP30
• Botones: Botones táctiles capacitivos
• Terminales de cable: cable 2*1,5 mm2 o 1*2,5 mm2

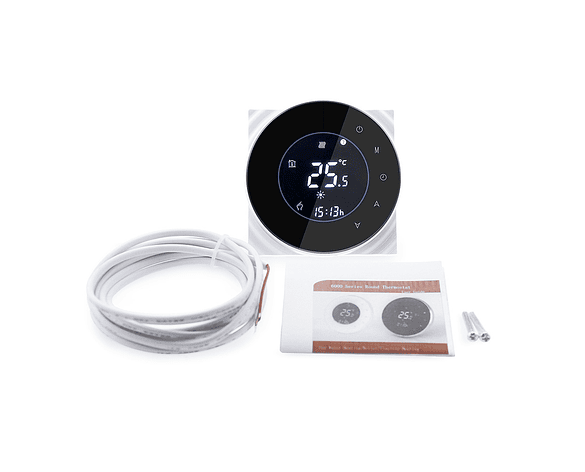

Lista de embalaje

• Termostato x1
• Tornillo x2
• Manual Inglés x1

El sensor no está incluido para GC. Si necesita, elija también sensores.

Lo que puede ofrecer

• Ahorro de energía: Bajo consumo y ahorro de energía. Ayuda a ahorrar dinero.
• Programa: El termostato funciona automáticamente durante vacaciones en modo programable.
• Kid Lock: La función de bloqueo para niños evita que los niños más pequeños funcionen el termostato.
• Dual Sensor: Sensor integrado para medir la temperatura del aire.
• Memoria: Batería incorporada, la configuración se puede recuperar uniformemente tras un corte de energía eléctrica o falla de energía.

Instalación

Su termostato es una instalación adecuada en una caja de colchón estándar de 86 mm o una caja de colchón europea de 60 mm.

1. Mantener el apagado. Ver figura 1.
2. Retire la placa de montaje mediante girar la pieza LCD. Ver figura 2.
3. Conecte la fuente de alimentación, carga a los terminales apropiados. (Véase "Parabriando tu termostato" para detalles y figura 3).
4. Coloque la placa de montaje en la pared con tornillos en la caja. Ver figura 4.
5. Fije el cuerpo del termostato y la placa de montaje a través de la rotación. Ver figura 5.
6. Instalación completa. Ver figura 6.

Nota

Modelo: BHT-600-GC No incluye la función Wi-Fi. Modelo: BHT-600-GCLW Incluye función Wi-Fi. El sensor no está incluido para GC. Si es necesario, elija también el sensor.

Sobre Funcionalidad

Hay potentes funciones disponibles como BACnet/Modbus/Wifi, etc.

Precisión y Funciones

2.0.5℃ La precisión mantiene la temperatura dentro del nivel establecido.

3. Memoria de datos cuando la energía está apagada.

4. 5+2 Seis períodos programables maximizan la comodidad y la economía.

• Precisión: ±0,5℃ o ±0,1℉
• Rango de temperatura establecida: 5-35℃
• Rango de temperatura ambiente: 5-99℃
• Consumo de energía: <1,5 W
• Error de tiempo: <1%
• Material de la carcasa: PC + ABS (retardante de llama)
• Terminales de cable: Cable 2*1,5 mm² o 1*2,5 mm²

• Manual en inglés x1

El sensor no está incluido para GC. Si es necesario, elija también el sensor.

Características Adicionales

• Programa: El termostato funciona automáticamente durante las vacaciones en modo programable.
• Bloqueo para niños: La función de bloqueo para niños evita que los niños operen mal el termostato.
• Sensor dual: Sensor integrado para medir la temperatura del aire.
• Memoria: Batería incorporada, la configuración se puede recuperar incluso cortando energía eléctrica o un corte de energía.

Su termostato es adecuado para la instalación dentro de una caja de patrón estándar de 86 mm o una caja de patrón europea de 60 mm.

1. Mantenga la energía apagada. Ver la Fig. 1
2. Retire la placa de montaje girando la parte LCD. Ver la Fig. 2.
3. Conecte la fuente de alimentación y cárguela en los terminales apropiados. (Consulte "Cableado de su termostato" para obtener más detalles y la Fig. 3).
4. Fije la placa de montaje en la pared con los tornillos de la caja. Ver la Fig. 4.
5. Fije el cuerpo del termostato y la placa de montaje mediante rotación. Ver la Fig. 5.
6. Instalación completa. Ver la Fig. 6.

Compatibilidad

Somgoms - 25.5°C - 15:13h

Wi-Fi - Funciona con Amazon Alexa - Funciona con Google Assistant

Controles del Termostato

• 1. Encendido / apagado, enciende / apaga el termostato.
• 2. Tecla de modo, cambia entre modo manual y modo programable.
• 3. Botón de reloj, establece minutos, horas y días de la semana.
• 4. Botón de aumento, ajusta la configuración.

Dimensiones

• 50 mm
• 90 mm
• 14 mm
• 24 mm

Temperatura

25.5 °C

Hora

15:13 h

Funciones del Producto

• Heating On
• Room Temperature Mode
• Weekday Display
• Room Temperature Display
• Heating
• Time Display
• Manual Mode

Lista de Empaque

1. Termostato de Calefacción con Pantalla Táctil
2. Resumen del Producto
3. Características
4. Diagrama de Depuración
5. (2) Tornillos

Termostato WIFI para Caldera de Gas

Contribuye a la protección del medio ambiente al ahorrar energía. Compatible con sistemas Android e iOS. Control remoto desde fuera del hogar. Programable por 7 días.

Control por Voz

"Alexa, enciende la calefacción del salón, por favor."

Control desde el Teléfono Celular

"Controla desde cualquier lugar."

Programación

• 5+2 seis períodos programables
• 24°C AM
• 25°C PM
• 19°C NOCHE
• 25.5°C
• 15:13 h

Puntos de Venta

• Las cifras de temperatura se pueden ver de un vistazo.
• Muestra la hora, facilitando el ajuste.
• Interruptor táctil. Responde con un toque.

1. Encendido / Apagado, enciende / apaga el termostato.
2. Tecla de Modo, cambia entre modo Manual y Programado.
3. Botón de Hora, establece minutos, horas y días de la semana.
4. Botón Arriba, ajusta la configuración.
5. Botón Abajo, ajusta la configuración.

Análisis de Funcionamiento del Termostato

El termostato de calefacción BHT-6000-GCLW controla la caldera de gas para abrir y cerrar con el fin de mantener la habitación del usuario en un rango de temperatura confortable. Cuando el termostato detecta que la temperatura de la habitación es inferior a la temperatura establecida, controlará la caldera de gas para abrir y el agua caliente ingresará al tubo de calefacción por suelo, calentando así la habitación. Cuando el termostato detecta que la temperatura de la habitación es superior a la temperatura establecida, controlará la caldera de gas para cerrar.

Descripción del Producto

Aplicación funcional: GC es para calderas de agua/gas. Se adapta solo a calderas de agua/gas.

Especificaciones Técnicas

• Color: Negro
• Sensor: NTC
• Material de la carcasa: PC+ABS (Retardante de llama)
• Rango de temperatura ambiente: 5 a 99 grados Celsius
• Error de temporización: 1%
• Carga máxima: 3A
• Dimensiones: 90 x 90 x 45 mm
• Distancia entre agujeros de instalación: 60 mm
• Precisión: +/- 0.5 grados Celsius
• Rango de temperatura ajustable: 5 a 35 grados Celsius
• Consumo de energía: <1.5W
• Fuente de alimentación: 95 a 240VAC, 50 a 60Hz
• Temperatura ambiente: 0 a 45 grados Celsius, 5 a 95% HR (sin condensación)
• Temperatura de almacenamiento: -5 a 55 grados Celsius
• Temperatura máxima de medición: 70°C - 99°C

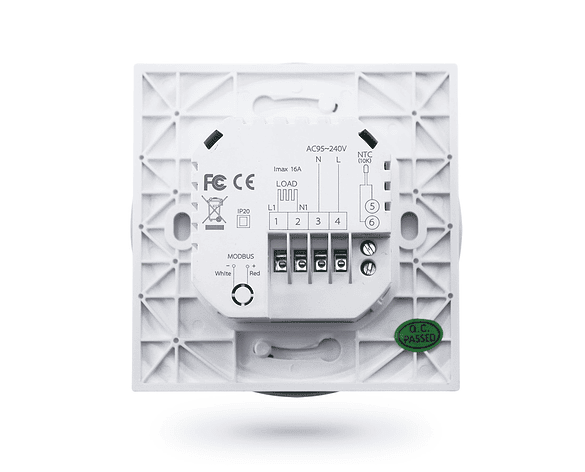

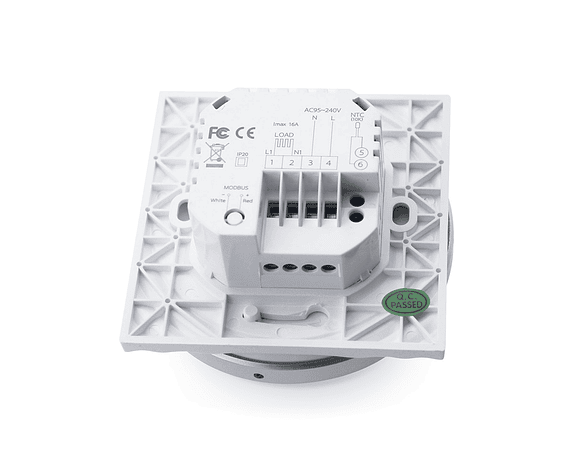

Diagrama de Cableado del Termostato

1. Contacto seco
2. N
3. L
4. 5
5. NTC

Contenido del Paquete

• Termostato: 1 unidad
• Destornilladores: 2 unidades
• Manual: 1 unidad

Imágenes

• Fig 1
• Fig 2
• Fig 3
• Fig 4
• Fig 5
• Fig 6
