Ficha técnica completa

Funciones y modos

• Monitoreo de voltaje y corriente por fase
• Control remoto a través de aplicación
• Protección contra sobretemperatura
• Protección contra sobretensión
• Protección contra sobrecorriente
• Programación de temporización
• Visualización de estadísticas de consumo

Compatibilidad

• Sistemas de monitoreo eléctrico
• Dispositivos móviles iOS y Android

Descripción técnica detallada

Características

• Diseño de interfaz de pantalla a color de alta definición: el uso de una gran pantalla LCD a color VA, portando una experiencia visual en diferentes colores.
• Diseño de montaje con ranura para riel estándar: montaje en riel estándar de 35 mm, sin tornillos, fijación a presión, conveniente y fácil de instalar.
• 6 funciones de protección contra fallas de energía:
  • Protección contra sobretemperatura
  • Protección contra sobretensión
  • Protección contra sobrecorriente
  • Protección contra sobrealimentación
  • Protección de desequilibrio de voltaje
  • Protección de desequilibrio de corriente
• Un teléfono celular controla múltiples dispositivos al mismo tiempo: admite un teléfono celular para controlar múltiples dispositivos y también admite múltiples teléfonos móviles para controlar un dispositivo.
• Aplicable a diferentes escenas: alojamiento de alquiler, casas familiares, empresas, hoteles, gabinetes de distribución de energía alta y baja, líneas de montaje de fábrica, almacenes y otros campos.

Especificaciones Técnicas

• Gama de voltaje: CA 85-290V
• Gama actual: 0-80A
• Gama de energía: 0-23KW
• Gama de sincronización: 0-999 horas (versión WIFI APP: 365 días)
• Gama de temperatura: -20~150℃
• Gama de frecuencia: 50-60 HZ
• Factor de potencia: 0,00-1,00PF
• Tamaño del producto: 86,5*74*65 mm
• Tamaño de la exhibición: 55*34 mm
• Tamaño de montaje en riel: 35 mm

Contenido del Paquete

• Medidor multifunción *1
• Manual de instrucciones *1
• Cable de detección NTC *1

• Rango de voltaje: CA 85-290 V
• Rango actual: 0-80 A
• Rango de potencia: 0-23 KW
• Rango de tiempo: 0-999 horas (APLICACIÓN versión WIFI: 365 días)
• Rango de temperatura: -20~150℃
• Rango de frecuencia: 50-60 HZ
• Factor de potencia: 0,00-1,00 PF
• Tamaño del producto: 86.5*74*65 mm
• Tamaño de la pantalla: 55*34 mm
• Tamaño de montaje del riel: 35 mm

• Medidor multifunción * 1
• Manual de instrucciones * 1
• Cable de detección NTC * 1

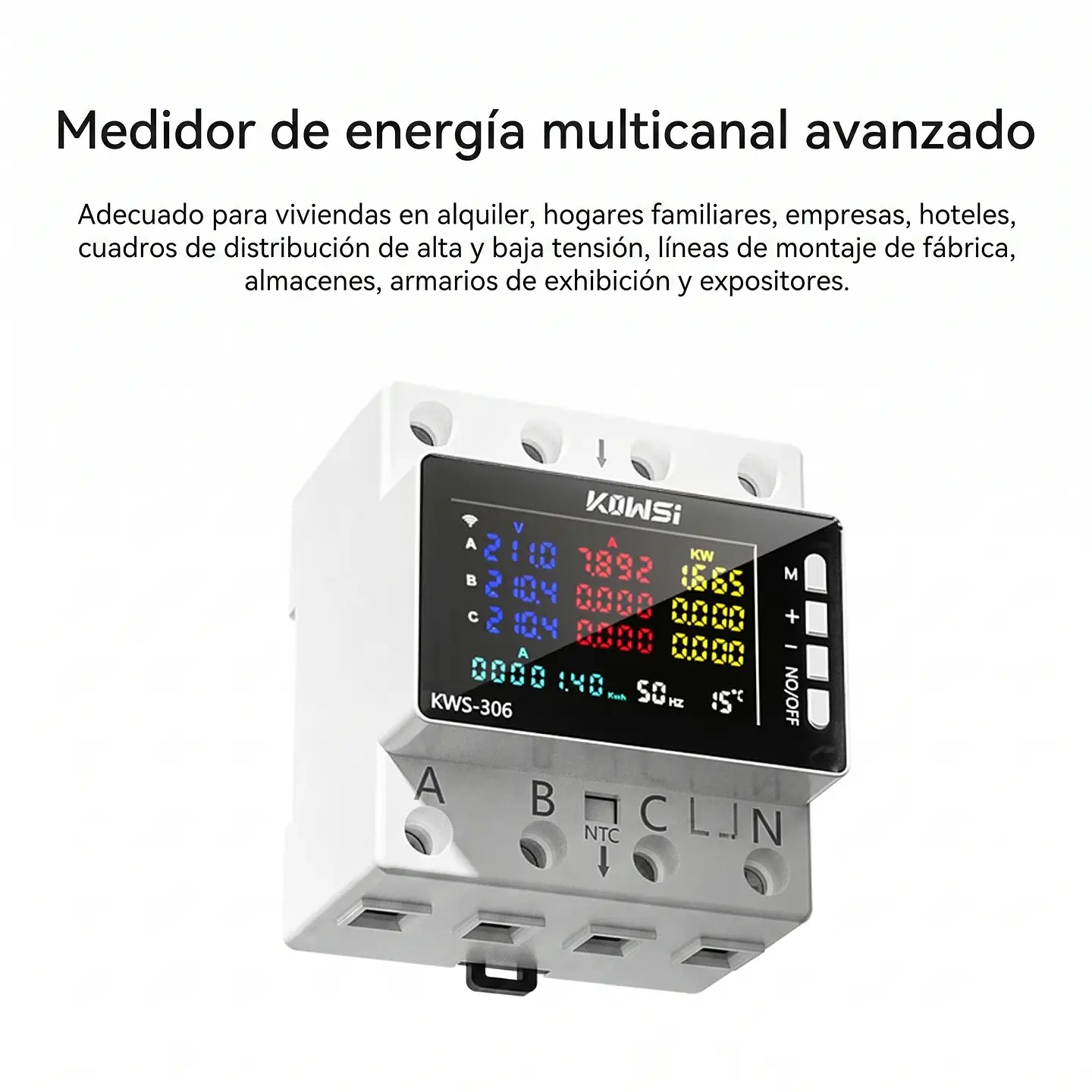

Características del Producto

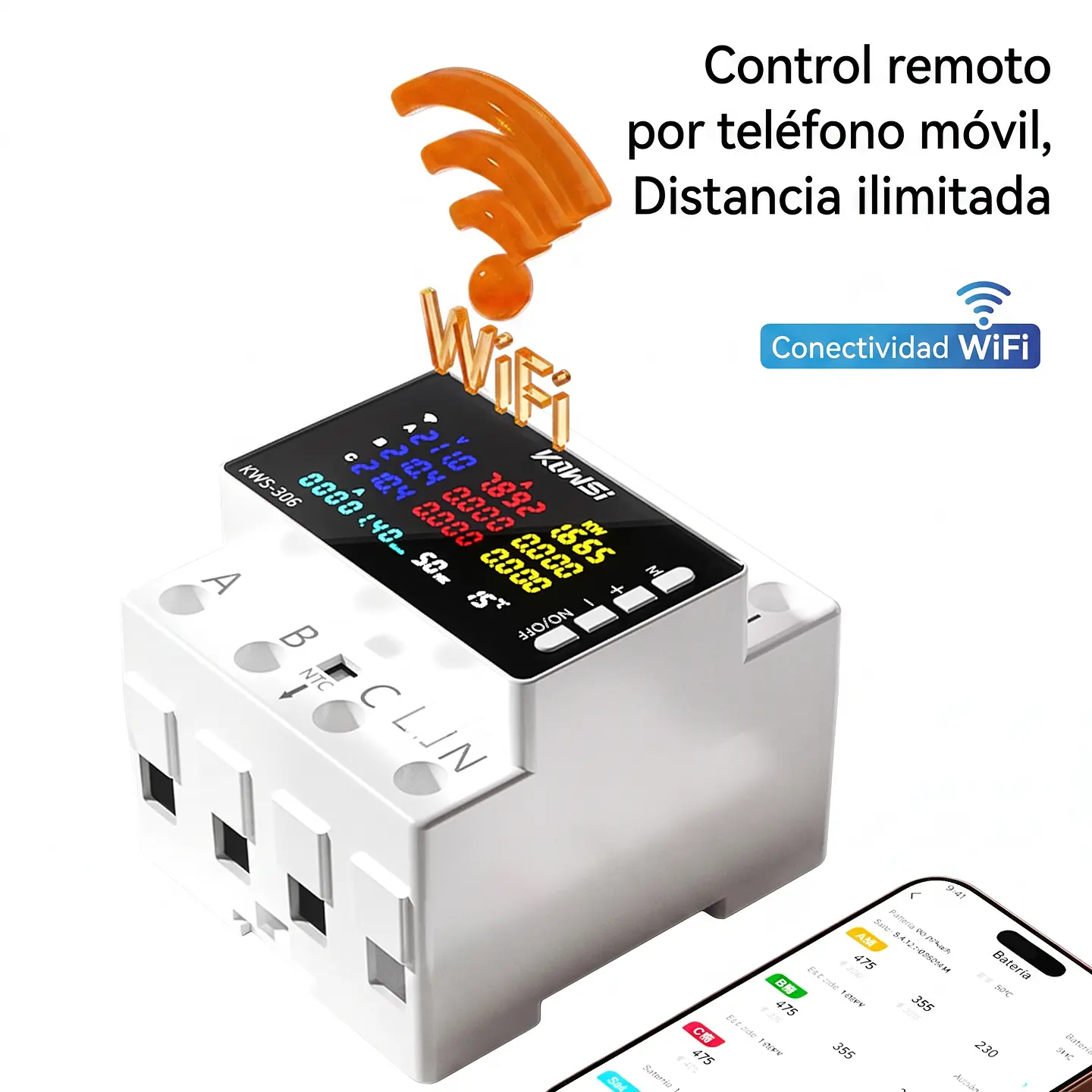

Texto en la imagen: "Control remoto por teléfono móvil, distancia ilimitada"

También incluye un ícono de WiFi.

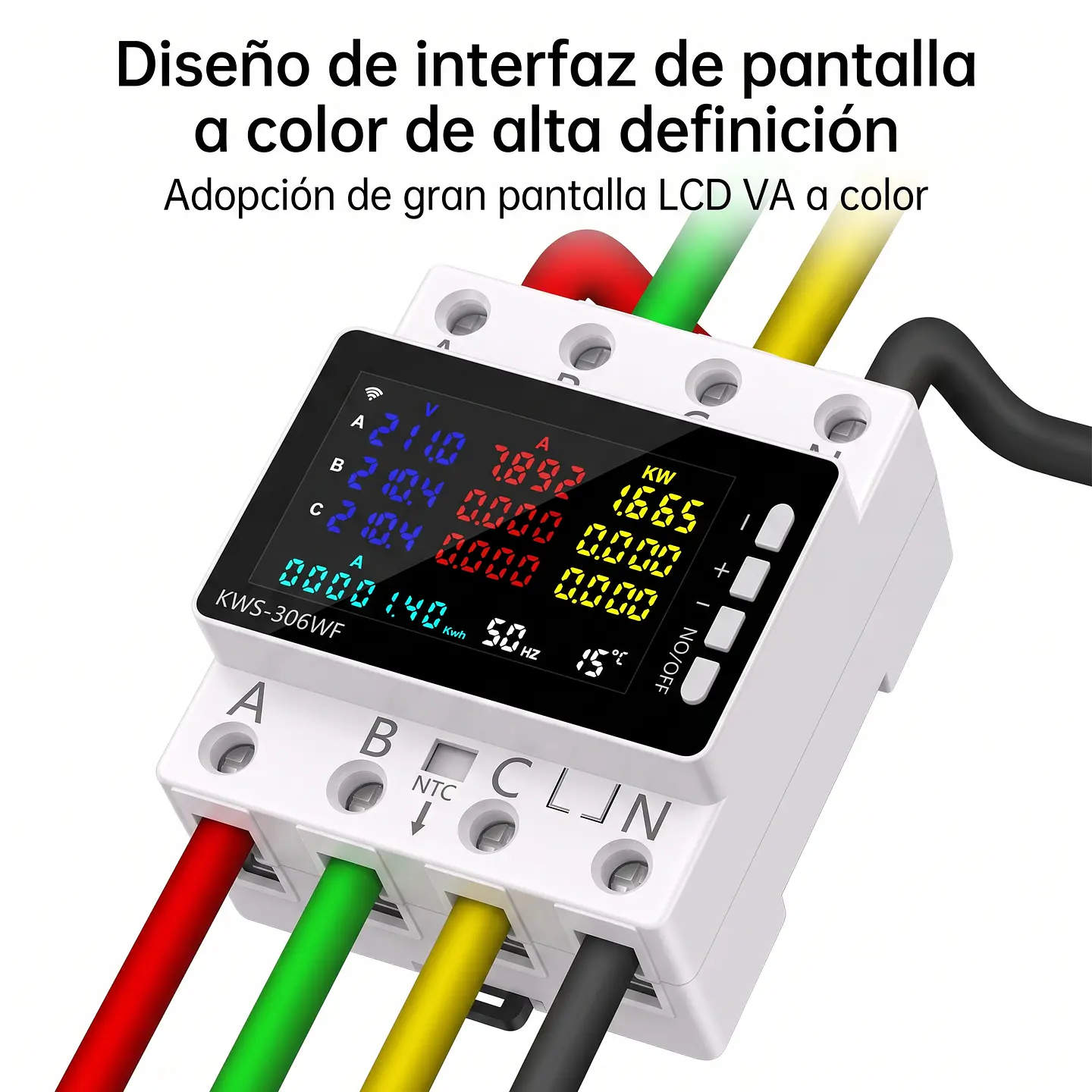

Diseño de interfaz de pantalla a color de alta definición.

Adopción de gran pantalla LCD color VA.

Datos Técnicos

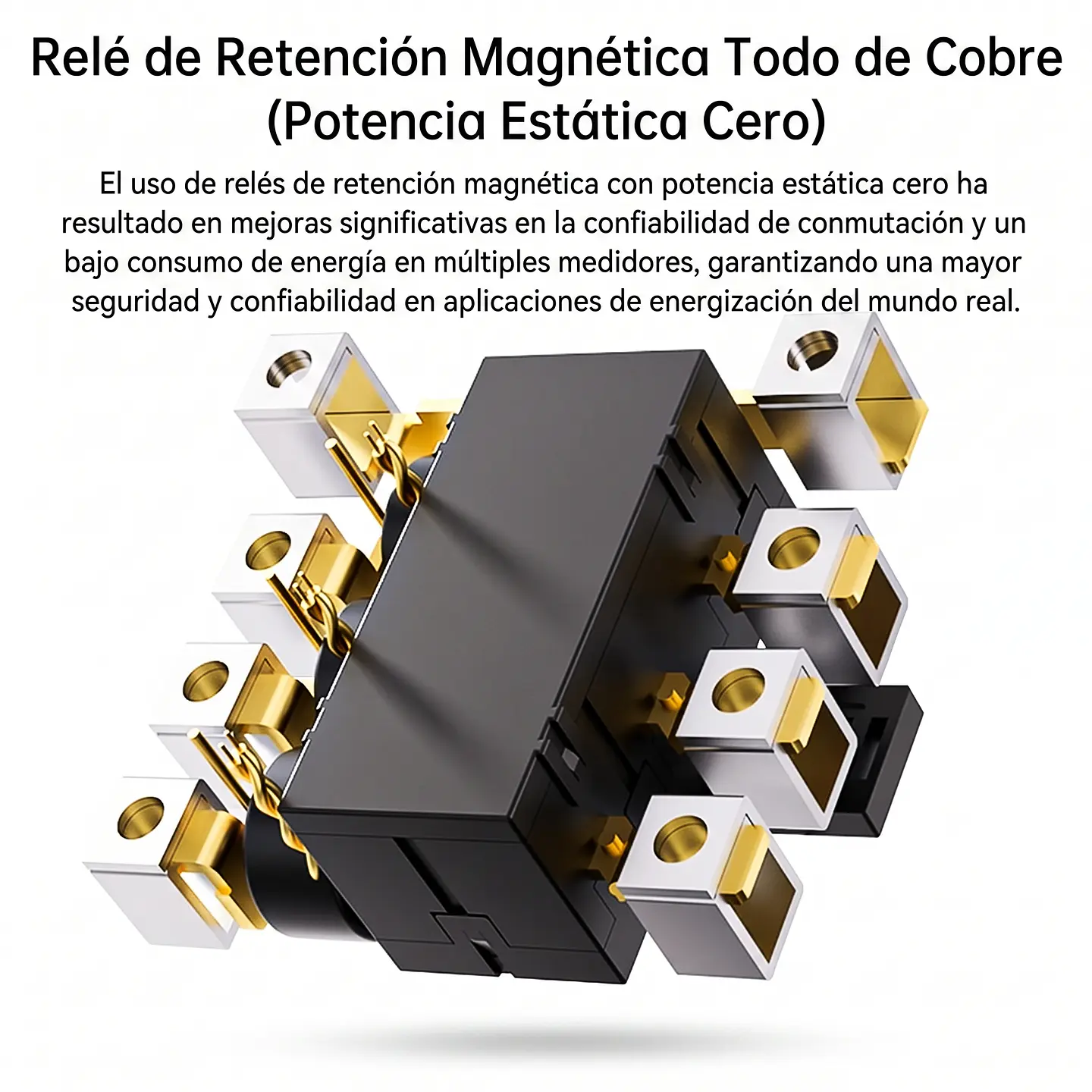

Relé de Retención Magnética de Cobre Completo

El uso de relés magnéticamente sostenidos de cero consumo de energía ha resultado en mejoras significativas en la fiabilidad de conmutación y bajo consumo de energía en múltiples medidores, asegurando mayor seguridad y fiabilidad en aplicaciones de energización en el mundo real.

Aplicaciones

Aplicable a diferentes usos en escena:

• Casa de alquiler
• Hogar familiar
• Empresa
• Hotel
• Gabinete de distribución de alta y baja potencia
• Línea de ensamblaje de fábrica
• Almacén
• Gabinetes de exhibición y estantes de exhibición

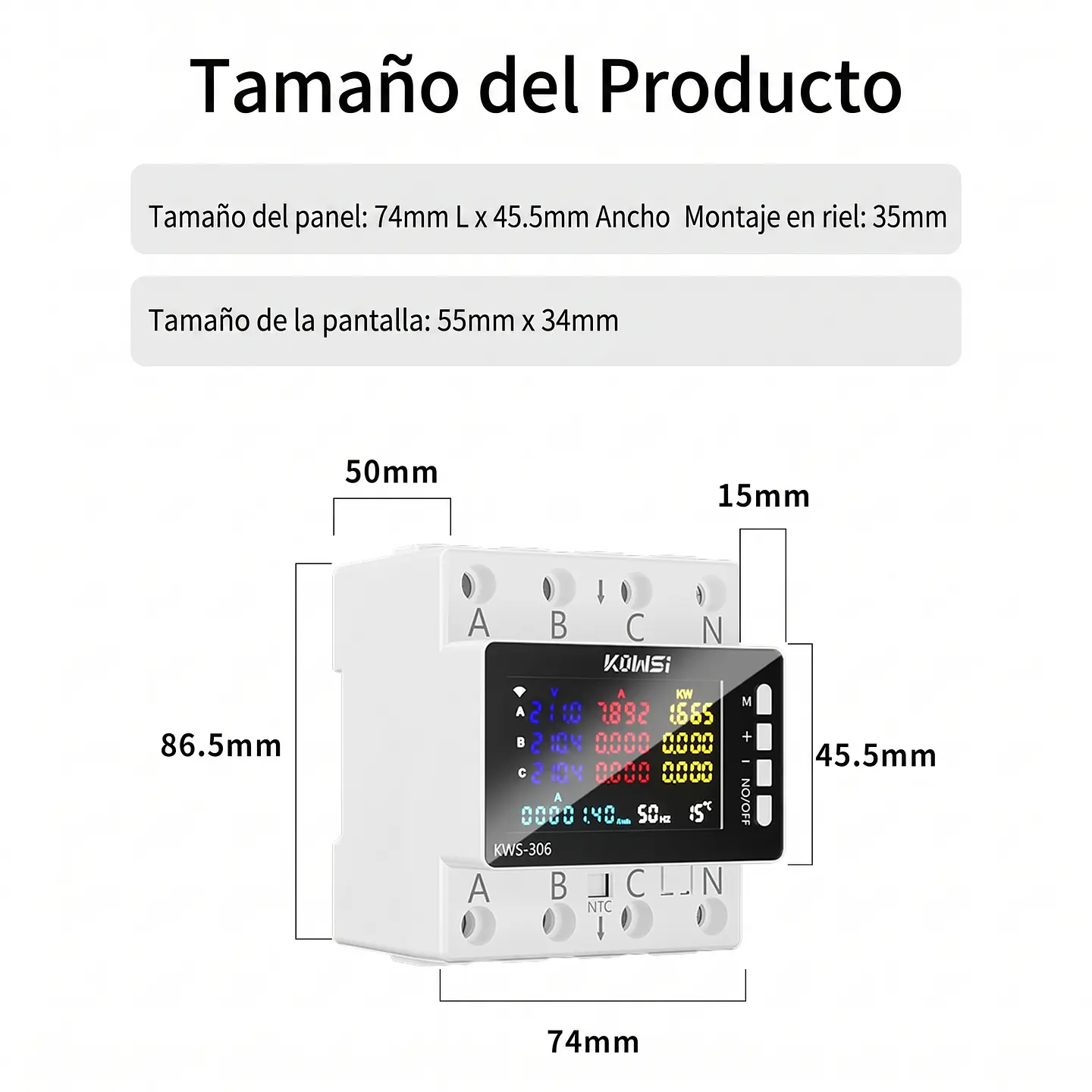

Dimensiones del Producto

• Tamaño del panel: L74 mm x W45.5 mm
• Tamaño de la pantalla: 55 mm x 34 mm
• Dimensiones: 50 mm, 15 mm, 45.5 mm, 86.5 mm, 74 mm

Marca del producto

KOWSI-306

Parámetros del producto

Función poderosa de la APP

Con ricas funciones estadísticas, estadísticas individuales de cada fase (día, mes y año) de corriente, voltaje, potencia, curvas de potencia, además de estadísticas de la curva de temperatura de potencia total.

Estadísticas de energía

• Estadísticas de voltaje
• Editar estado
• Lista de temporizadores
• Página de inicio

Control de múltiples dispositivos con un solo teléfono móvil al mismo tiempo

Soporta que un teléfono móvil controle múltiples dispositivos, y también permite que múltiples teléfonos móviles controlen un dispositivo; debido a la limitación de detalles, solo se muestran algunos de los dispositivos controlados, y se pueden controlar más dispositivos.

Diseño de montaje en riel estándar

Adoptando un montaje en riel estándar, no se requieren tornillos, fijación por presión, conveniente y fácil de instalar.

• Vivienda en arriendo
• Casa familiar
• Empresa
• Hotel

Introducción a la función del panel frontal

• 1: A, B, C, voltaje trifásico
• 2: A, B, C, corriente trifásica
• 3: A, B, C, potencia activa trifásica
• 4: A, B, C, factor de potencia trifásico
• 5: La tecla - permite ver (potencia de fase A, B, C) individualmente.
• 6: Visualización individual (Temporización, Potencia Activa Total, Energía Activa Total) a través del botón -
• 7: Frecuencia
• 8: Temperatura del sensor
• 9: Botones de operación
• 10: Etiquetado WIFI (solo para desarrollo de versión WIFI)

Método de cableado trifásico de cuatro hilos

• N cable neutro
• C cable de fase
• B cable de fase
• A cable de fase

Entrada superior

Conexión del agujero NTC: Sensor de temperatura

Carga conectada a la salida inferior

Este agujero tiene interfaz RS485. Sin función 485 no está habilitada.

KWS-306WF

Método de cableado monofásico

Entrada superior

Método múltiple de cableado monofásico

KWSi

Carga

• NTC
• M
• NO/OFF
• 50 Hz
• 15°
• KW

Dibujo de instalación

(Pueden aparecer otras visualizaciones en la imagen, pero no se transcriben aquí por claridad.)
