Ficha técnica completa

Funciones y modos

• Control remoto a través de la aplicación
• Control por voz con Alexa y Google Assistant
• Temporizador para encendido y apagado automático
• Control múltiple de varias luces
• Configuración de grupos en la aplicación

Compatibilidad

• Tuya
• Smart Life
• Alexa
• Google Assistant
• iOS
• Android

Descripción técnica detallada

Conexiones y Configuración

1. Conector conecta L2, con el condensador conectado a ambos extremos de la bombilla L2.

2. Conector de 2 vías que conecta L1 y L3, con el condensador conectado a ambos extremos de la bombilla L1.

3. Conector de 3 vías que conecta L1, L2 y L3, con el condensador conectado a ambos extremos de la bombilla L1.

Preguntas y Respuestas

• 1. ¿Qué puede ser la causa si el cableado del interruptor está completo pero el interruptor no funciona como debe o la bombilla continúa parpadeando?

  A: Si ha cableado el interruptor sin conectar una línea neutra y no ha instalado un condensador en los terminales de la bombilla, tanto el interruptor como la bombilla pueden presentar problemas. Sencillamente es necesario conectar un condensador entre los terminales de la bombilla para garantizar que el dispositivo funcione normalmente.

• 2. ¿Este panel admite ambas configuraciones de cableado: con línea neutra y sin línea neutra?

  A: Ambos métodos son compatibles. Si está disponible una línea neutra, puede conectarla en la configuración estándar; si no hay una línea neutra disponible, debe conectar un condensador entre los terminales de la bombilla. Consulte el diagrama de cableado a continuación para obtener esquemas de conexión específicos.

• 3. ¿Qué debí hacer si el interruptor táctil del panel no se encendió pero, sin embargo, la luz se puede controlar normalmente a través de la aplicación móvil?

  A: Por favor, retire el panel de vidrio y verifique si la carcasa trasera se ha deformado durante la instalación y montaje. Si la carcasa trasera realmente está deformada, por favor suelte ligeramente los tornillos de montaje. Una vez que se suelvan los tornillos, la carcasa trasera debe volver automáticamente a su posición original. Después de que la carcasa trasera haya regresado a su estado normal, reponga el panel de vidrio; el interruptor debería volver a funcionar normalmente.

• 4. ¿Es posible que dos interruptores independientes controlen una sola bombilla simultáneamente?

  A: Sí, es posible. Puedes configurar una "asociación de control múltiple" dentro de la aplicación para permitir que múltiples interruptores controlen una sola bombilla de forma simultánea. Instrucciones específicas de cableado y configuración se proporcionan en las imágenes a continuación.

• 5. ¿Qué debemos tener en cuenta al comprar la versión Zigbee del interruptor?

  A: Primero, al comprar, debes buscar la opción con la palabra "zigbee" o la segunda opción con la palabra "Zigbee Version". Si no hay "zigbee" ni la segunda opción con la frase "versión zigbee", la versión predeterminada es la WIFI.

Información del Producto

Si compras la versión Zigbee del interruptor, necesitas un gateway Tuya Zigbee para que el interruptor funcione correctamente. Este enlace de acceso debe comprarse por separado.

Métodos de Cableado

Existen dos métodos de cableado (con cable neutro, sin cable neutro):

• Si hay un cable neutro, es necesario conectar el cable de fase (L), el cable neutro (N) y el cable de la bombilla.
• Si no hay un cable neutro, es necesario conectar el cable de fase (L) y el cable de la bombilla.

Con o sin líneas neutrales, puedes utilizar nuestro interruptor. A continuación se presenta el diagrama de cableado.

Conectividad

WiFi + Bluetooth + RF433:

• El Bluetooth puede conectar tu teléfono de forma más rápida.
• Puedes controlar el interruptor mediante un producto compatible con 433 MHz o una red inalámbrica.

Control Remoto por Aplicación

El usuario puede usar un teléfono inteligente para controlar remotamente los dispositivos electrónicos del hogar en cualquier momento y en cualquier lugar, siempre que el teléfono tenga 2G/3G/WIFI. Red compatible con los sistemas operativos iOS y Android con SmartLife y Tuya.

Control por Voz

Compatible con Alexa (Echo / Dot / Tap) y Asistente de Google. Puedes usar comandos de voz con Alexa o Google Home para encender o apagar las luces, sin necesidad de hub.

Temporización

El interruptor inteligente se enciende y se apaga automáticamente a una hora determinada mediante la función del temporizador. Puedes elegir la hora en que deseas despertar y abrir la luz automáticamente, facilitando así el inicio del día; también puedes elegir la hora en que deseas apagar la luz.

Control de Grupo

Después de realizar configuraciones simples en la aplicación, puedes realizar asociaciones de control múltiple o control en grupo.

• 1 Gang conecta L2, con el condensador conectado a ambos extremos de la bombilla L2.
• 2 Gang conecta L1 y L3, con el condensador conectado a ambos extremos de la bombilla L1.
• 3 Gang conecta L1, L2 y L3, con el condensador conectado a ambos extremos de la bombilla L1.

• P: Si el cableado del interruptor está completo pero el interruptor no funciona correctamente, o la bombilla sigue parpadeando, ¿cuál podría ser la causa?
• R: Si has cableado el interruptor sin conectar una línea neutra y no has instalado un condensador entre los terminales de la bombilla, tanto el interruptor como la bombilla podrían funcionar mal. Simplemente necesitas conectar un condensador entre los terminales de la bombilla para asegurar que el dispositivo funcione normalmente.

Preguntas Frecuentes

1. ¿Este panel es compatible con ambas configuraciones de cableado, con línea neutra y sin línea neutra?

Se admiten ambos métodos. Si hay una línea neutra disponible, puede cablearla en la configuración estándar; si no hay línea neutra, debe conectar un condensador entre los terminales de la bombilla. Consulte el diagrama de cableado a continuación para esquemas de conexión específicos.

2. Si el interruptor táctil del panel no enciende, pero la luz se puede controlar normalmente a través de la aplicación móvil, ¿cómo debo resolver esto?

Por favor, retire el panel de cristal y compruebe si la carcasa trasera se ha deformado durante la instalación y el montaje. Si la carcasa trasera está deformada, afloje ligeramente los tornillos de montaje. Una vez que se aflojan los tornillos, la carcasa trasera debería volver automáticamente a su posición original. Después de que la carcasa trasera haya regresado a su estado normal, vuelva a colocar el panel de vidrio; el interruptor debería entonces reanudar su funcionamiento normal.

3. ¿Es posible que dos interruptores separados controlen una sola bombilla simultáneamente?

Sí, es posible. Puede configurar una "asociación de control múltiple" dentro de la aplicación para permitir que varios interruptores controlen una sola bombilla en conjunto. Las instrucciones específicas de cableado y configuración se proporcionan en las imágenes a continuación.

4. ¿A qué debo prestar atención al comprar la versión Zigbee del interruptor?

Primero, al comprar, debe buscar la opción con la palabra "zigbee" o la segunda opción con la palabra "versión zigbee". Si no hay "zigbee" o la segunda opción con la palabra "versión zigbee", la versión predeterminada es la versión WIFI. Segundo, si compra la versión zigbee del interruptor, necesita un gateway Tuya Zigbee para que el interruptor funcione correctamente. Este gateway debe comprarse por separado.

5. Métodos de cableado

• Con cable neutro: Debe conectar el cable vivo (L), el cable neutro (N) y el cable de la bombilla.
• Sin cable neutro: Debe conectar el cable vivo (L) y el cable de la bombilla.

6. WiFi + Bluetooth + RF433

Más opciones Bluetooth pueden conectar su teléfono más rápido. Puede controlar el interruptor usando un producto habilitado para 433 o una red inalámbrica.

Control Remoto por APP

El usuario puede utilizar un teléfono inteligente para controlar de forma remota los dispositivos electrónicos del hogar en cualquier momento y en cualquier lugar, siempre que el teléfono tenga 2G/3G/WIFI.

Red compatible con sistemas operativos iOS y Android con SmartLife y Tuya.

Control de Alexa y Google Home:

• Compatible con Alexa (Echo / Dot / Tap)
• Compatible con Google Assistant

Contador de billetes de avión con Alexa o Google Home. Para encender o apagar las luces con tu voz, sin necesidad de un hub.

Sincronización

El interruptor inteligente se enciende y apaga automáticamente a una hora determinada a través de la función de temporizador. Elige la hora a la que quieres despertarte, abre la luz automáticamente para que puedas empezar el día con facilidad; elige la hora a la que quieres que se apague la luz.

Compartir

El interruptor de control se puede compartir con miembros de la familia.

Después de realizar configuraciones simples en la aplicación, puede realizar una asociación de control múltiple o un control de grupo.

Diagrama de Cableado

Especificaciones Técnicas

• Voltaje Operacional: 100-240VAC
• Poder de Carga: ≤1000W
• Poder de Reinicio por Fallo: ≤300W
• Interruptor de Luz de Pared WiFi
• Certificaciones: CE, FCC, RoHS

Tamaño del Producto

• 72mm
• 120mm
• 8mm
• 26mm
• 49mm
• 87mm

Compatible con Alexa y Google Home para Control por Voz Gratuito:

• Alexa, apaga la lámpara de entrada
• Google Home, apaga la luz

Universal de un solo fuego y cero fuego:

• 1. Necesita Neutro
• 1gang

• 1 gang
• Poder de Carga: 1000W-1600W
• La potencia debe ser menor a 300W (Para conexión Wi-Fi, por favor consulta el manual)

• 2 gang
• Voltaje Operacional: 100-240V AC
• Poder de Carga: 1000W (máx)

Precaución: Apague el circuito antes de la instalación y desinstalación.

CE FCC RoHS

Interruptor de Luz de Pared WiFi - Izquierda

• 3 gang
• WiFi Wall Light Switch
• Voltaje Operacional: 80-240V AC
• Poder de Carga: 1000W/10A

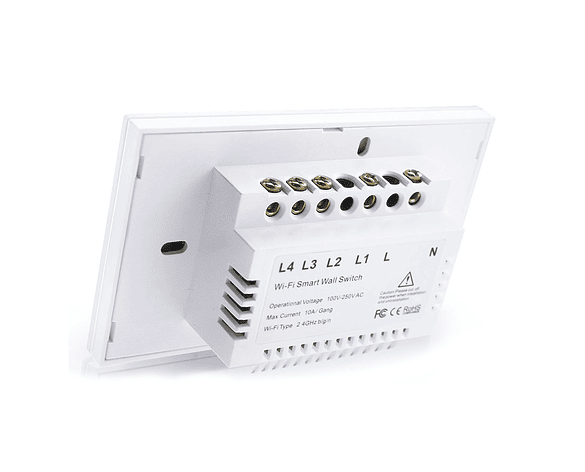

• L3 L2 L1 L

Interruptor de Luz de Pared WiFi - Derecha

• 3 gang
• Voltaje Operacional: 80-260V AC

Precaución: Por favor, corte la energía antes de la instalación y desinstalación.

Interruptor de Luz de Pared WiFi - 4 Gang

• 4 gang
• Voltaje Operacional: 90-260V AC
• Poder de Carga: 1000W/gang

Precaución: Por favor, corte la energía durante la instalación y desinstalación.

Control de Dos Vías

Configurado en la APP, fácil instalación y cableado. Tanto 1 gang/2 gang/3 gang tienen función de 2 vías.

Configuraciones de la APP

1. W602
   • Mantén presionado para editar el nombre del interruptor
   • Tap-to-Run y...
     • Crear Grupo
     • Ver Dispositivo
     • Compartir Dispositivo
     • Configuraciones del Dispositivo
     • Notificación Offline
     • Asociación de Multi-Control
     • Agregar a la Pantalla de Inicio
     • Actualizar Dispositivo
     • Eliminar Dispositivo
2. W602
   • Interruptor 1 | Total 2
   • Grupo de Multi-control 1

Enciende y apaga tus luces, ventiladores de techo y otros accesorios sin importar dónde estés.

• W603 Mantén presionado para editar el nombre del interruptor
• Interruptor 1
• Interruptor 2
• Interruptor 3
• ON
• OFF
• Todo Encendido
• Temporizador
• Cuenta Regresiva
• Todo Apagado

Función de Tiempo

• Cuenta Regresiva: El dispositivo puede apagarse/encenderse automáticamente con un retraso después de un tiempo establecido.
• Programación: Establece un tiempo personalizado para ejecutar el encendido/apagado del dispositivo, soporta ciclo único/semanal.

El interruptor de control puede ser compartido con miembros de la familia.

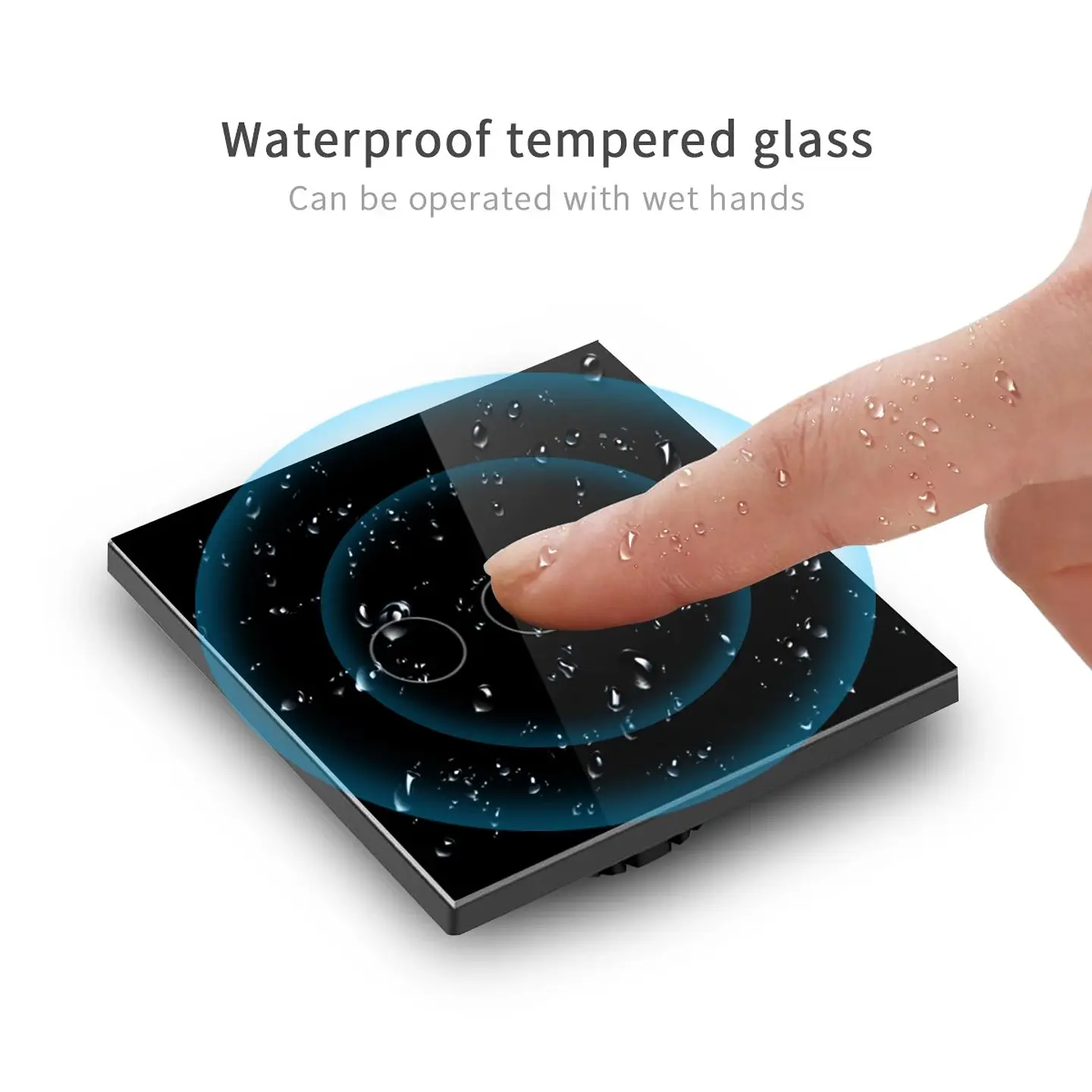

Impermeable

Adecuado para ambientes húmedos, la parte de vidrio del panel es impermeable.

• 72 mm
• 120 mm
• 8 mm
• 26 mm
• 49 mm
• 87 mm

Voltaje de operación: 100-240V

La carga no debe exceder 300W para bombillas de ahorro energético. Carga de potencia basada en regulaciones locales. *El error de medición manual prevalecerá en el producto real.*

El interruptor inteligente debe tener un capacitor instalado.

• 1 Gang
• 2 Gang
• 3 Gang

• Fase única, neutro universal
• 1 Necesita Neutro
• Cable Vivo
• Cable Neutro
• 2 NO Necesita Neutro
• Cable Neutro (capacitancia)

Simplemente da un comando de voz a Alexa para encender/apagar los electrodomésticos cuando estés en movimiento. “Alexa, apaga la luz de abajo” “OK”

Funciona con Яндекс Алиса

Funciona con Alexa

Funciona con Google Assistant
