Ficha técnica completa

Funciones y modos

• Detección infrarroja sin contacto
• Salida de contacto NO/NC/COM
• Indicador LED de estado
• Resistencia a altas temperaturas
• Operación en condiciones de alta humedad

Compatibilidad

• Sistemas de control de acceso 12V
• Marcos de puertas huecos
• Dispositivos de seguridad

Descripción técnica detallada

Características

• El panel está hecho de acero inoxidable cepillado, impermeable y a prueba de polvo, seguro y duradero.
• Interruptor de puerta de inducción sin contacto, luz indicadora de doble LED que cambia de color, luz indicadora de espera es azul.
• La distancia de detección es de 10 cm.

Parámetros

• Nombre del producto: Interruptor de puerta de control de acceso con sensor infrarrojo.
• Rango de detección: 0,1-10 cm.
• Tamaño del producto:
  • Cuadrado: 86 x 86 cm.
  • Rectángulo: 115 x 70 x 27 mm.
• Salida de contacto: bloque de terminales 12V/GND/NO/NC/COM.
• Prueba de durabilidad: prueba de envejecimiento calificada.
• Voltaje de entrada: DC 12V.
• Tipo adecuado: adecuado para marco de puerta hueco.
• Temperatura: -10 ℃ ~ + 55 ℃.
• Humedad: 0-95% (humedad relativa).
• Tratamiento del panel: acero inoxidable cepillado.
• Tamaño del paquete:
  • Tipo cuadrado: 104 x 95 x 43 mm.
  • Tipo largo: 132 x 90 x 50 mm.
• Peso del producto:
  • Tipo cuadrado: 69 g (92 g con embalaje).
  • Modelos largos: 72 g (102 g con embalaje).
• El paquete contiene 2 tornillos de fijación de las piezas.

Atención

Hay dos tamaños disponibles, ¡elija el tamaño que necesite!

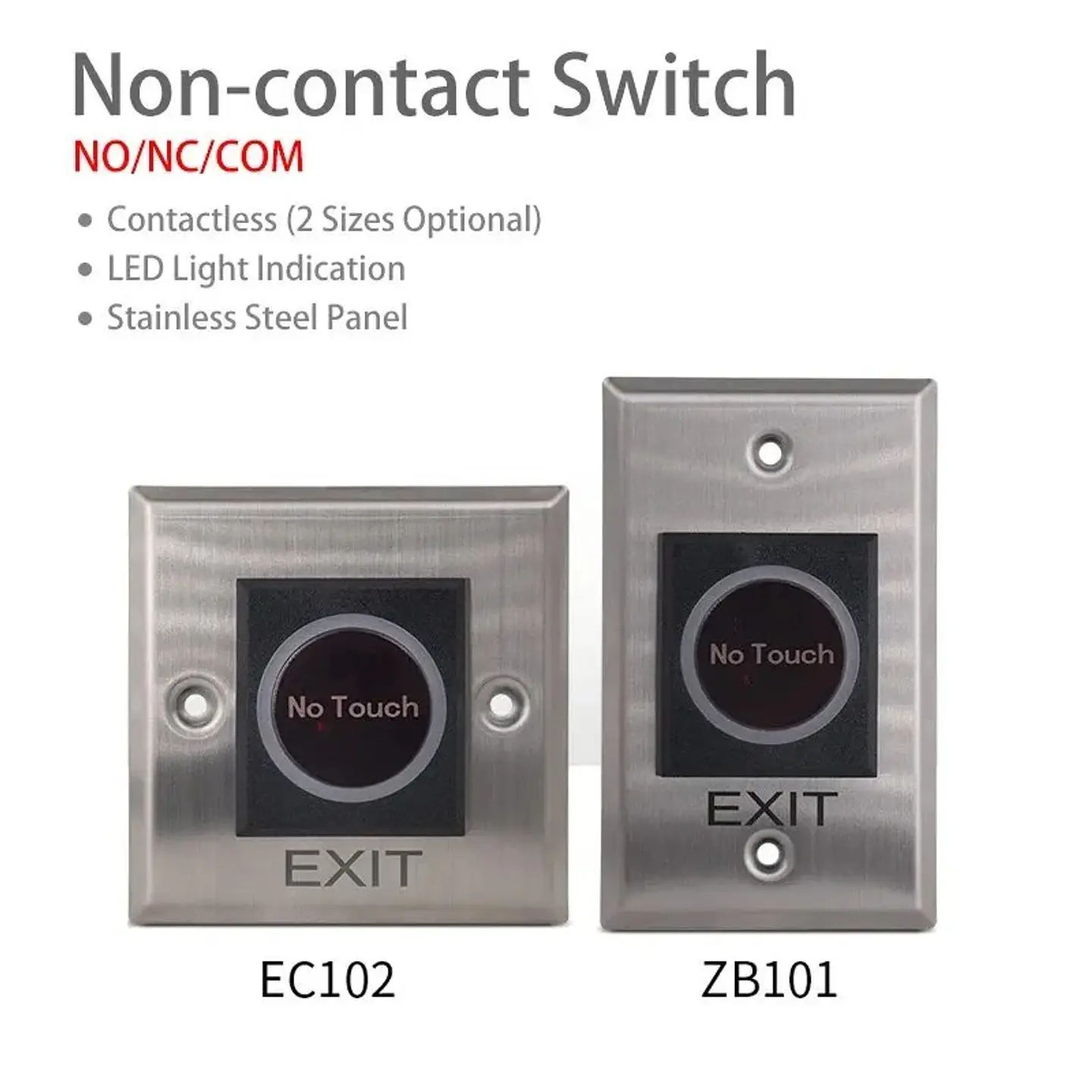

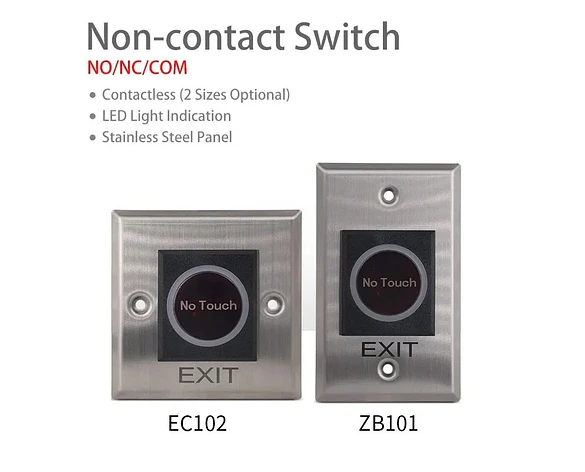

Interruptor Sin Contacto

• NO/NC/COM
• Sin contacto (2 tamaños opcionales)
• Indicador de luz LED
• Panel de acero inoxidable

Modelos: EC102, ZB101

Texto en la imagen: "IP55 impermeable No Touch EXIT"

Características del Producto

• Acero inoxidable cepillado: Tratamiento de arte de superficie cepillada, resistente al desgaste y a los arañazos, larga vida útil.
• No Touch
• EXIT
• Grabado láser que no se desprende ni se difumina.

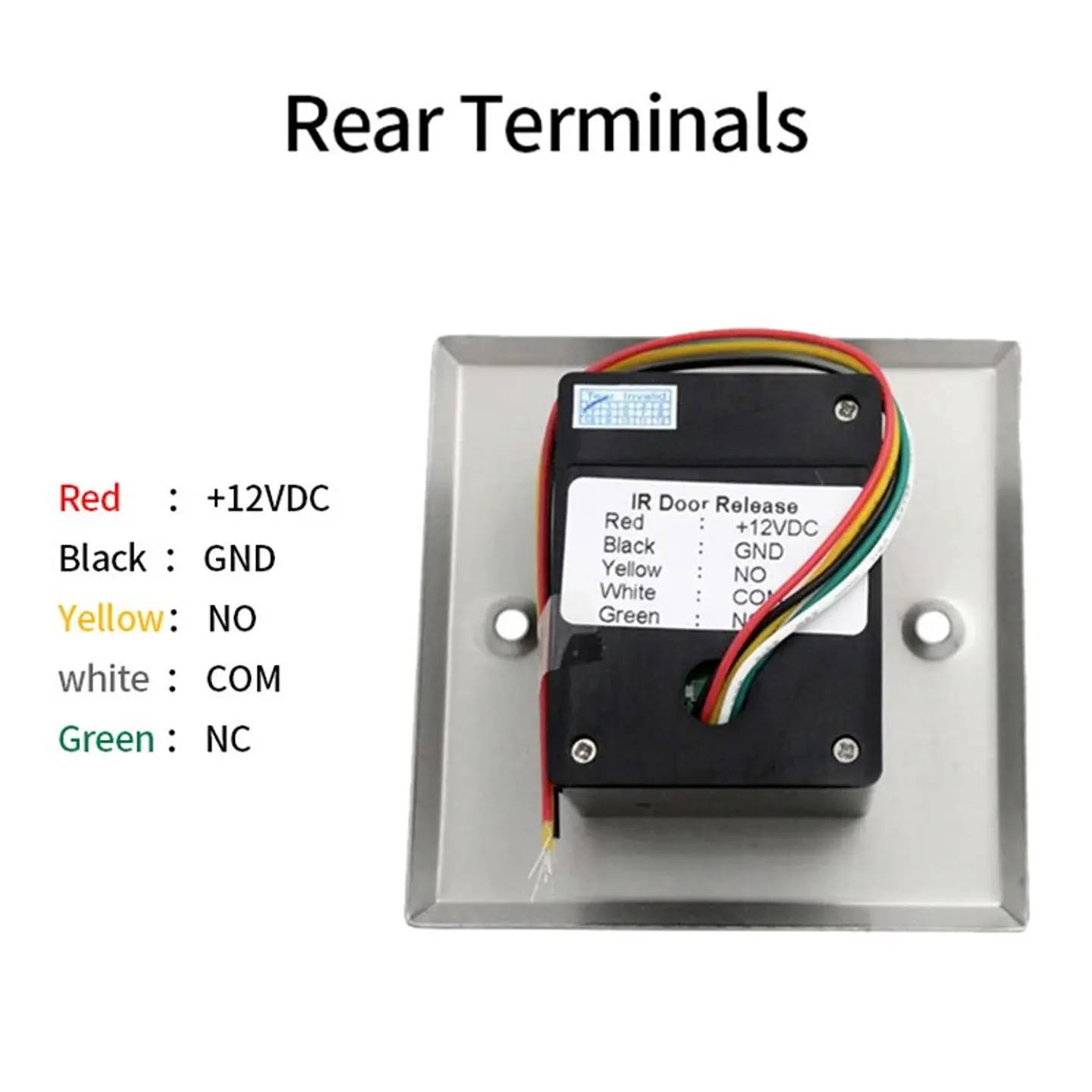

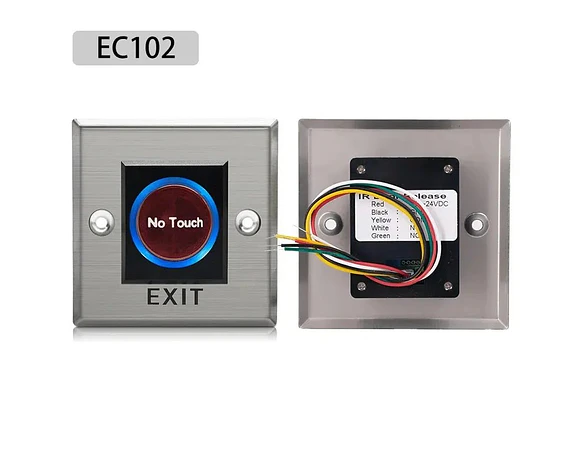

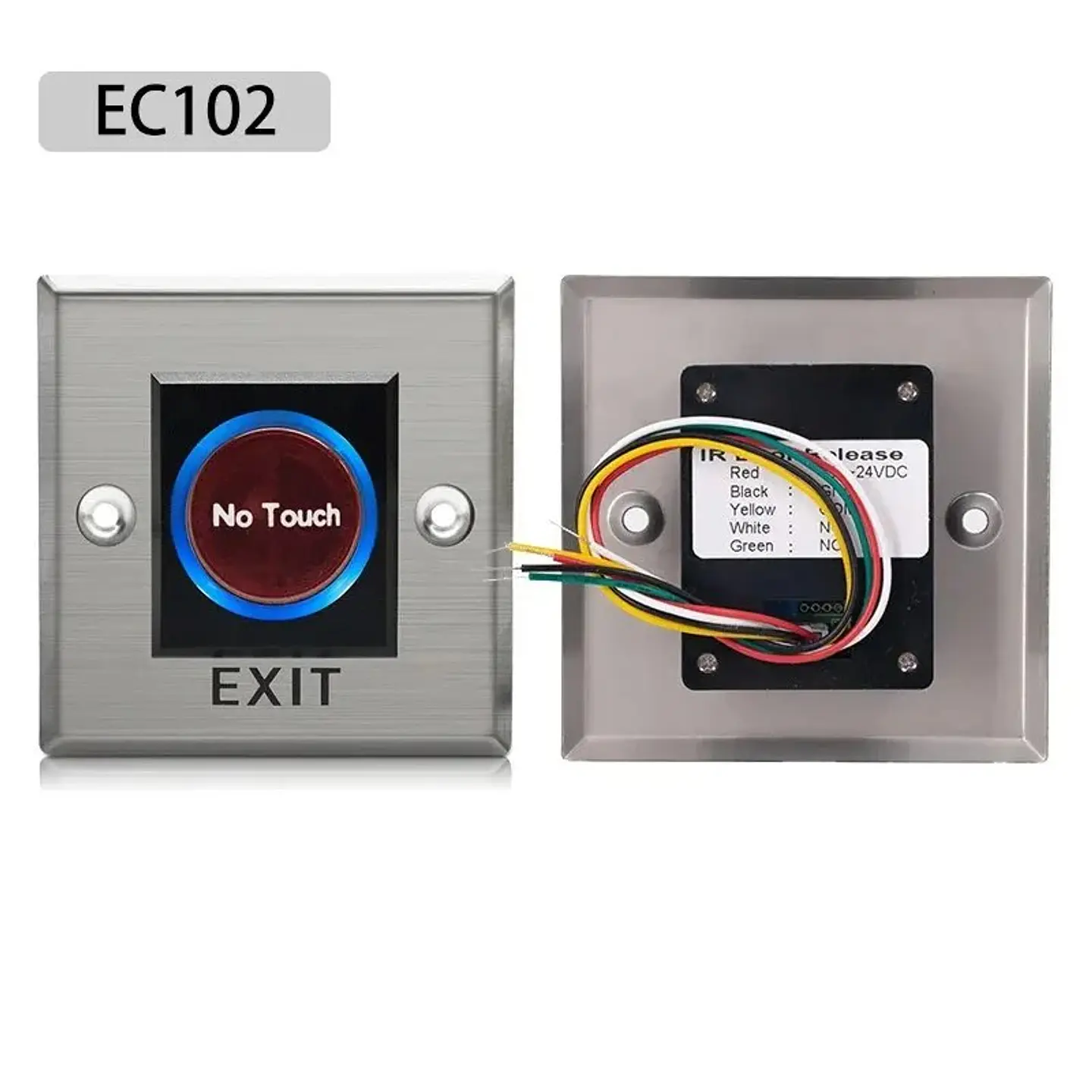

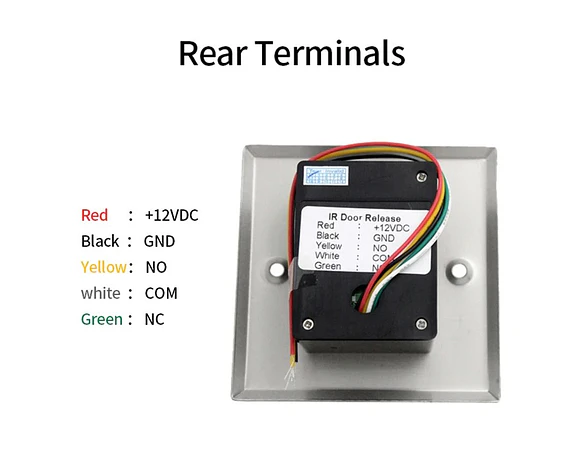

Terminales Traseros

• IR Door Release
• Rojo: +12VDC
• Negro: GND
• Amarillo: NO
• Blanco: COM
• Verde: NC

Especificaciones del Dispositivo

• Rojo
• Negro
• Amarillo
• Blanco
• Verde
• NC
• IR Release
• 12-24VDC

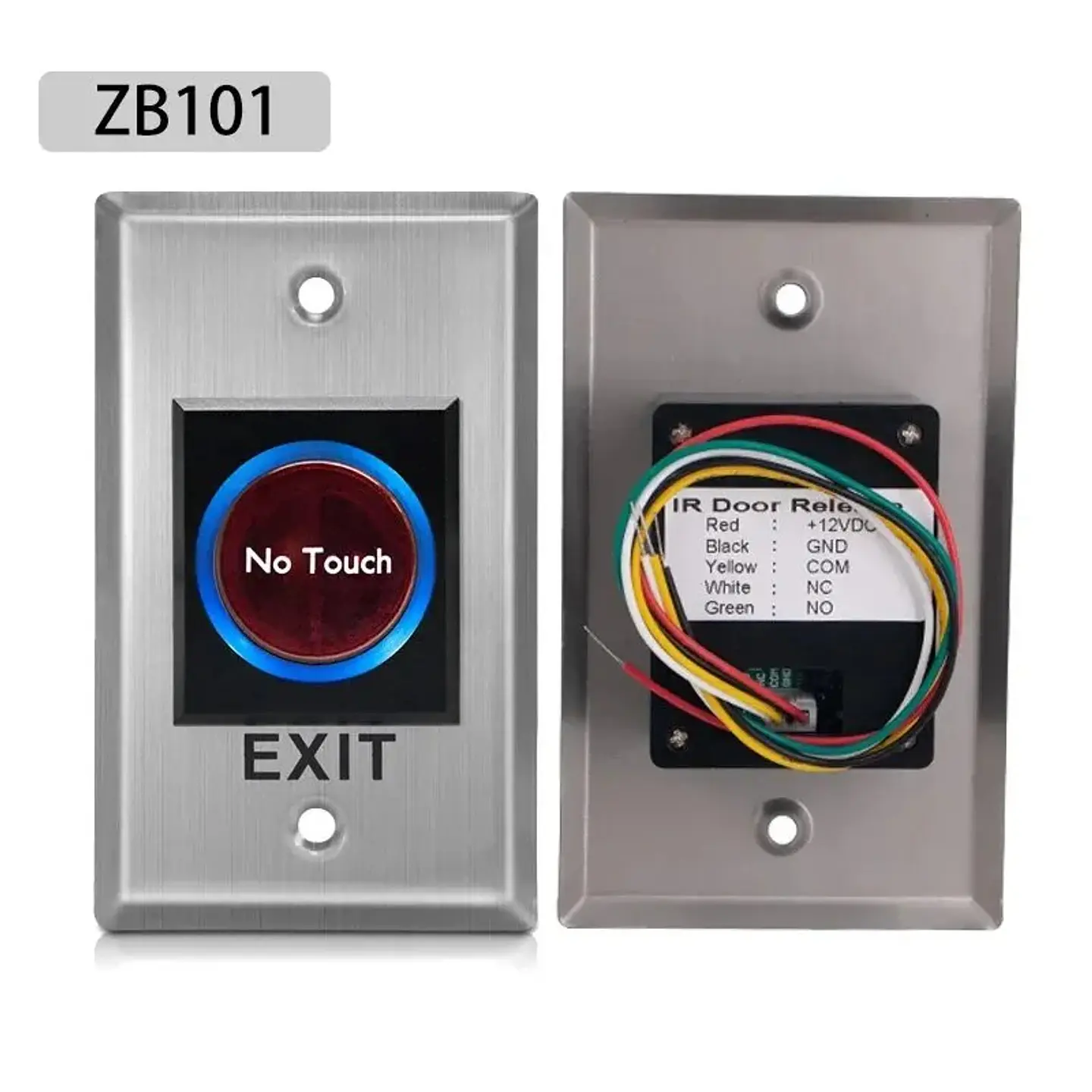

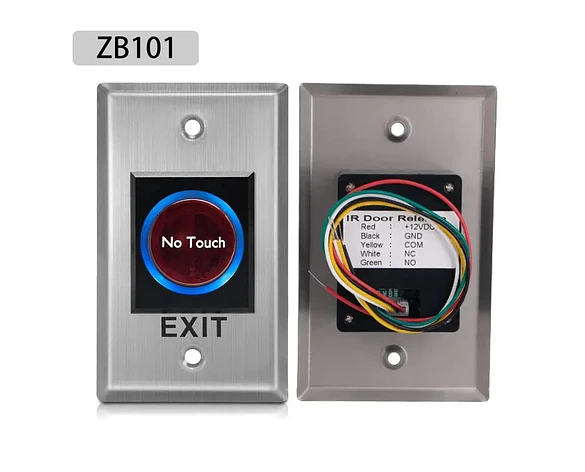

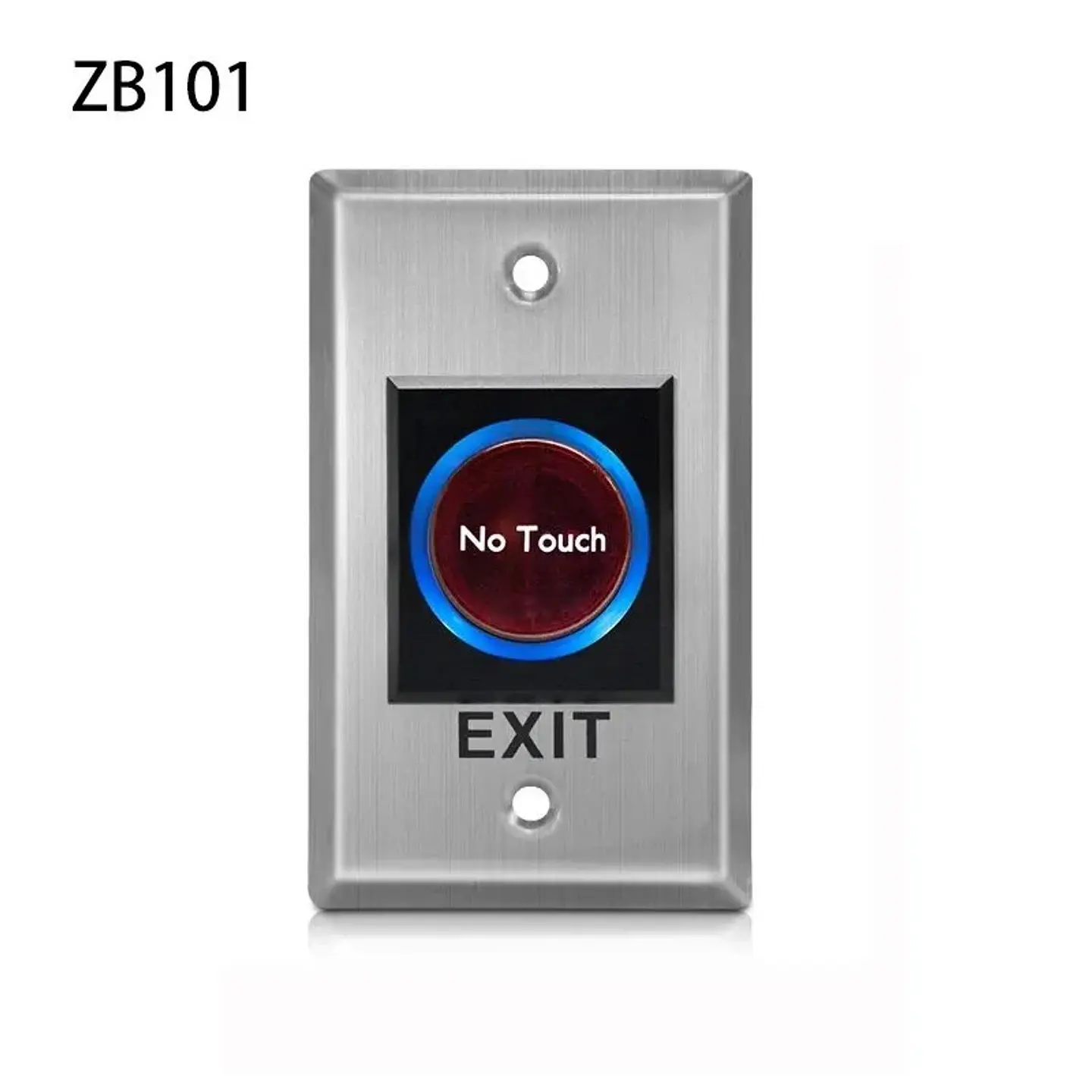

Frente

• ZB101
• No Touch
• EXIT

Reverso

• Amarillo: COM
• Blanco: NC
• Verde: NO

Interruptor de Salida con Sensor Infrarrojo

• Panel de acero inoxidable cepillado
• Alta resistencia a la temperatura
• Luz LED azul
• Inducción infrarroja
• Panel impermeable
• Acero inoxidable
• Fácil de instalar

Parámetros del Producto

• ZB101: No Touch, EXIT, 83mm, 115mm, 70mm, 43mm, 55mm
• EC102: No Touch, EXIT, 60mm, 86mm, 86mm, 43mm, 55mm, 27mm

Parámetros Técnicos

• Nombre del producto: Interruptor de sensor infrarrojo
• Rango de detección: 0.1-10cm
• Tamaño: Cuadrado: 86*86mm; Rectángulo: 115*70*27mm
• Salida de contacto: bloque de terminales 12V/GND/NO/NC/COM
• Prueba de durabilidad: Pasó la prueba de envejecimiento
• Tensión de entrada: DC12V
• Tipo adecuado: adecuado para marco de puerta hueco
• Temperatura de uso: -10°C~+55°C
• Humedad de uso: 0-95% (humedad relativa)
• Tratamiento del panel: acero inoxidable cepillado
• Peso: Cuadrado: 69g (con embalaje 92g); Rectángulo: 72g (con embalaje 102g)
• El paquete contiene 2 tornillos de fijación

Embalaje del Producto

• EC102: (No Touch) EXIT
• ZB101: (No Touch) EXIT

Iconos:

• Resistencia a altas temperaturas

• Indicación de luz LED

Modelos

• EC102
• ZB101

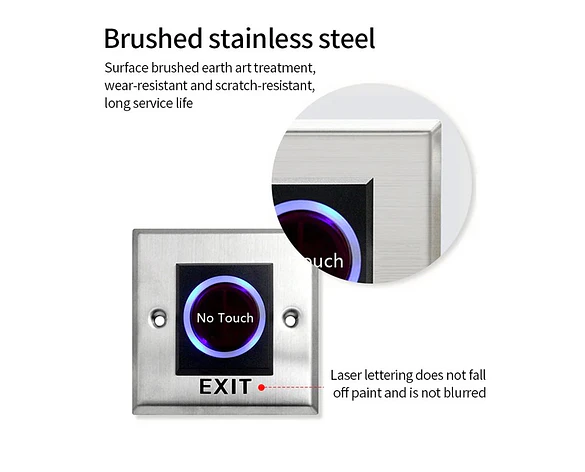

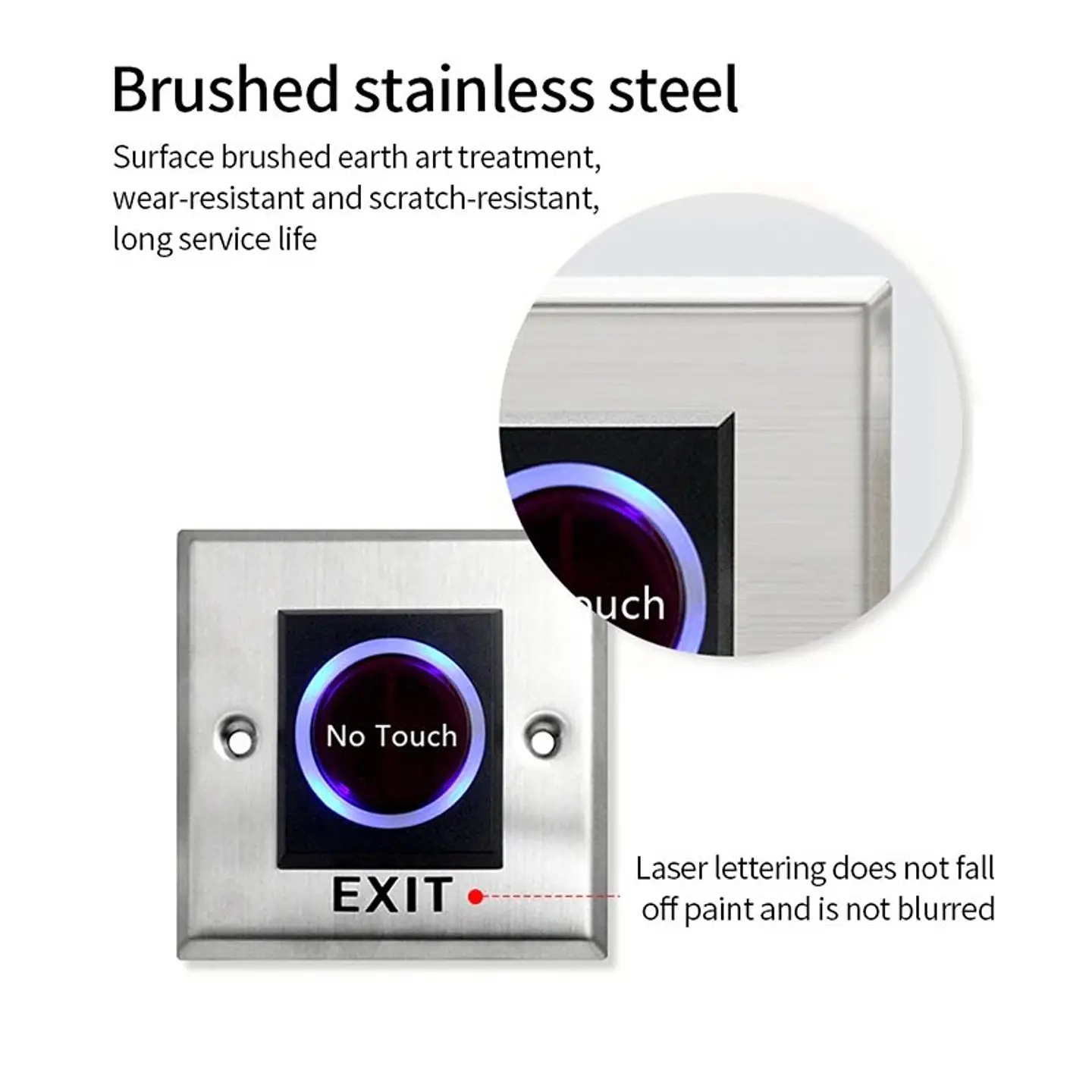

Características del panel de acero inoxidable cepillado

Tratamiento de arte de superficie cepillado, resistente al desgaste y a los arañazos, larga vida útil.

Sin contacto

Salida

El grabado láser no se desprende ni se difumina.

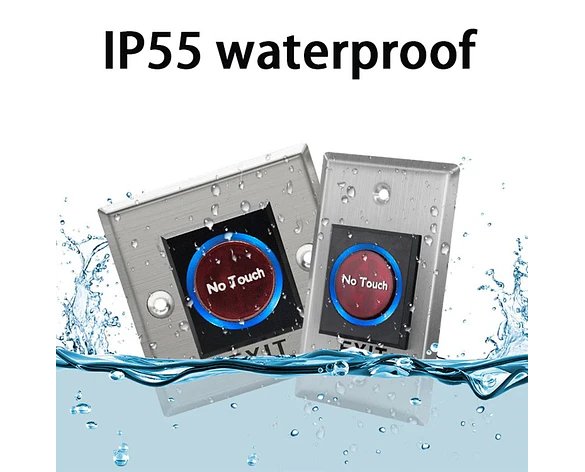

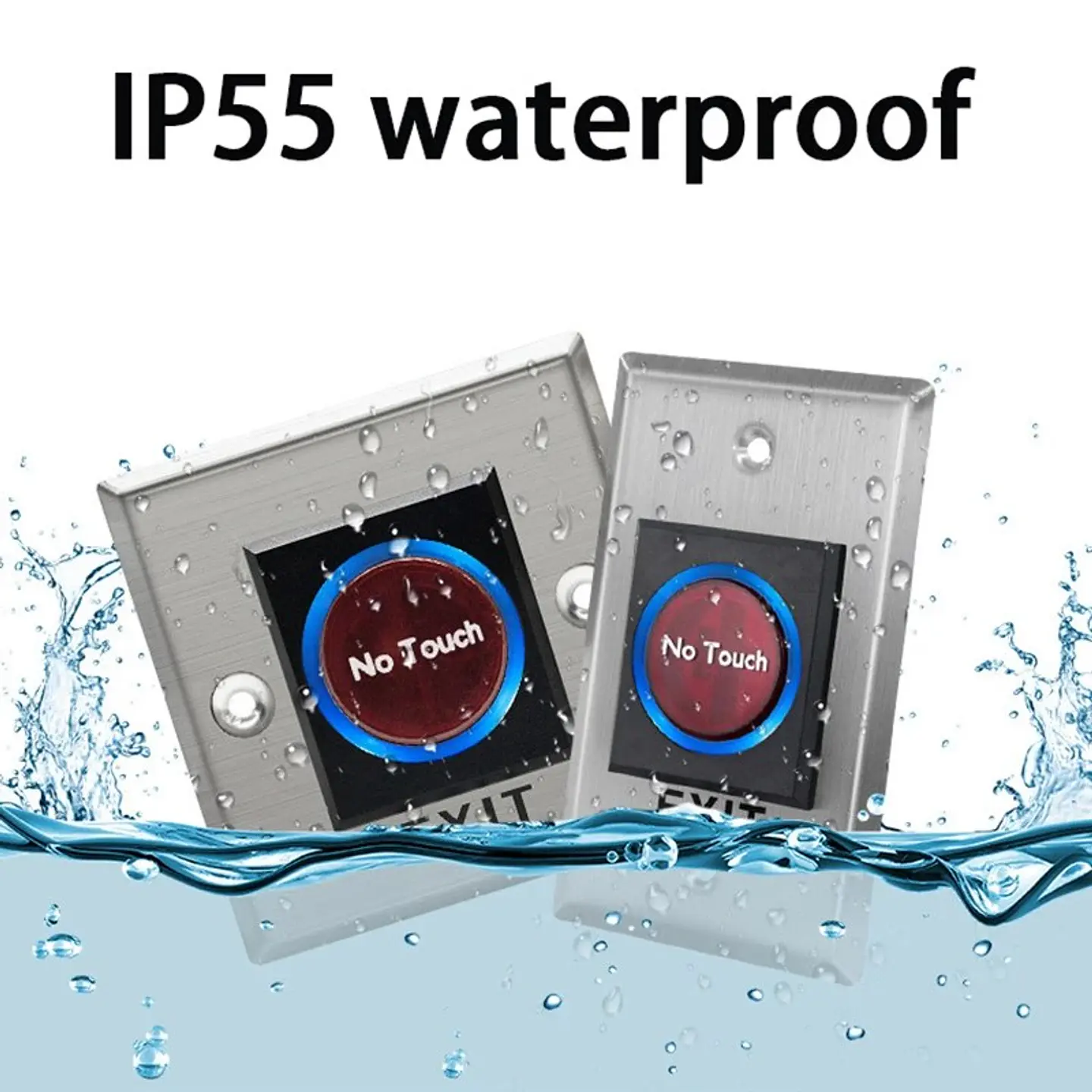

Texto en la imagen

• IP55 impermeable
• Salida

Distancia de inducción

No Touch Induction distance: 1-10cm

• ZB101
  • Dimensiones: 83mm x 115mm x 70mm
  • Salida: EXIT

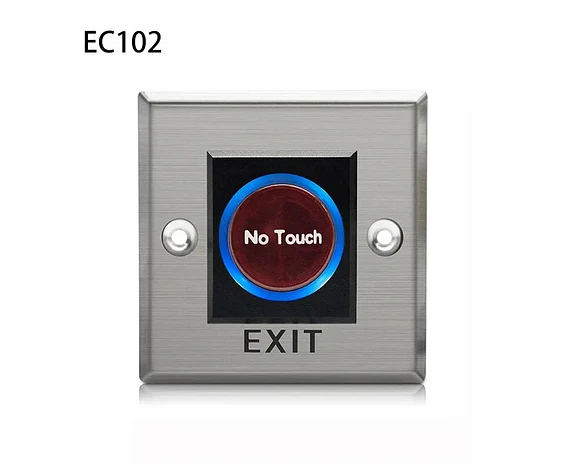

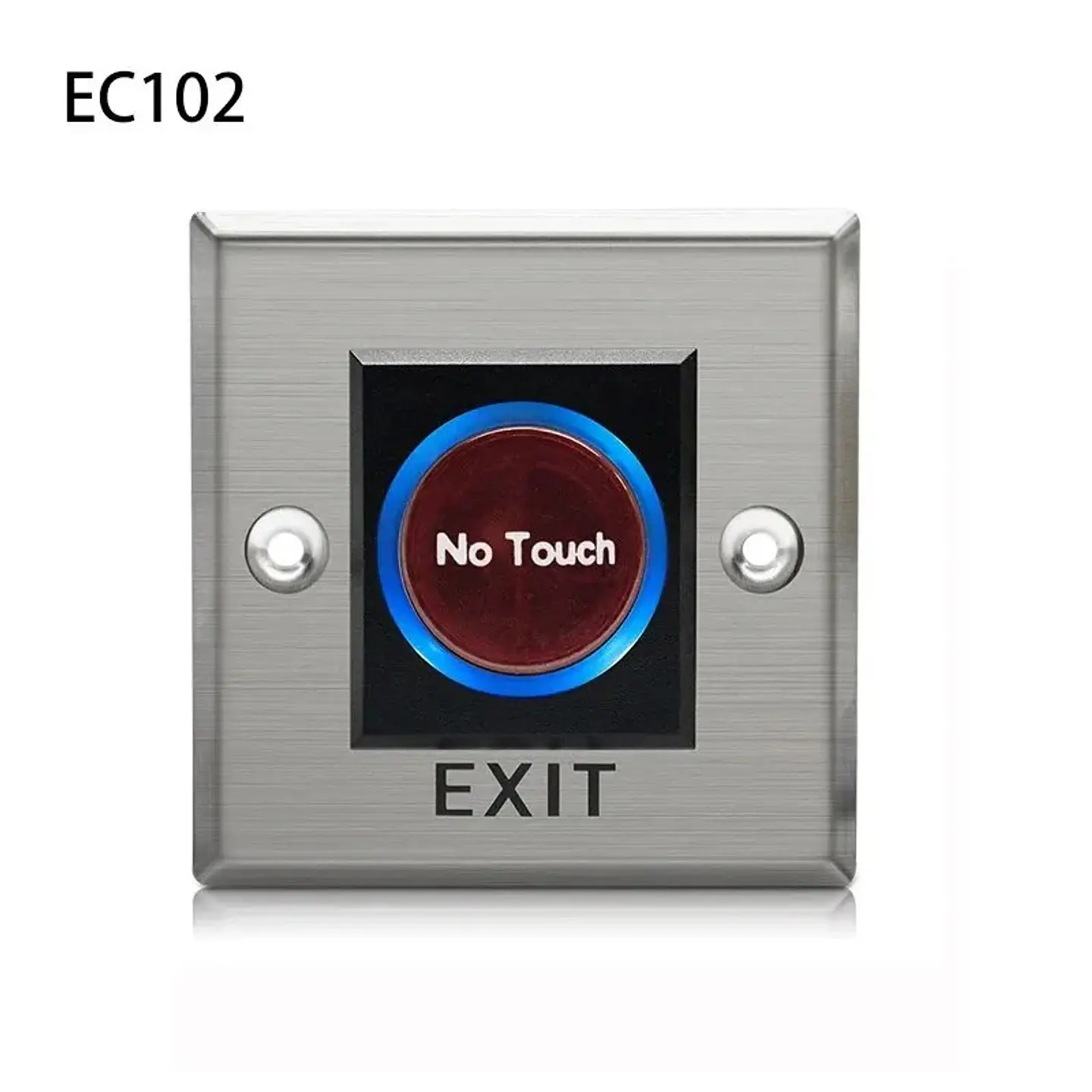

• EC102
  • Dimensiones: 60mm x 86mm x 86mm

• IR Puerta de liberación

• EC102
• ZB101
• Salida
