Especificaciones Electricas |
|
| modelos | 360/03-NO |
| rango de frecuencia | 698-960/1710-2700MHzMhz |
| ancho de banda | 136/790MHz |
| Ganancia | 5dBi |
| Ancho de haz | alto: 60 alto: 60 |
| VSWR | ≤1.5 |
| polarizacion | Vertical |
| máximo poder | 100W |
| Impedancia nominal | 50 Ω |
Especificaciones Mecanicas |
|
| Conector | n macho |
| Dimensiones | Φ180×90mm |
| Peso | 200g |
| Velocidad del viento clasificada | 60 m/s |
| Color | Blanco |
| temperatura | -40ºC a 60ºC |
- Frecuencia soportada: 698-2700 MHz
- Instalación en techo interior
- Ganancia: 5dBi
- Longitud del cable: 0,3 metros
- Conector: N HEMBRA
Paso 1: Instale la antena exterior (antena LPDA o Yagi) en la parte
superior del edificio u otros lugares con buena señal. Asegúrese de que
está apunte hacia la estación base o torre celular, para recibir una muy buena señal (mejor que -70dBm).
Paso 2: Conecte la antena exterior al puerto BTS del repetidor de señal por cable. El conector de la antena exterior debe ser bien
envuelto con cinta impermeable o aisladora.
Paso 3: Conecte las antenas interiores al puerto MS del Repetidor de
señal (antena de techo Omni o antena de panel). Si hay más de una antena, primero conecte con el divisor o splitter.
Paso 4: Después de instalar todos los kits, verifique cuidadosamente si todos los conectores de los cables están apretados. A continuación, enchufe la fuente de alimentación.
Atención: La antena interior y la antena exterior deben estar separadas por una pared de ladrillo, no energice el sistema si estas
dos antenas están juntas. Evitar el fenómeno de auto-oscilación (Resonancia RF).

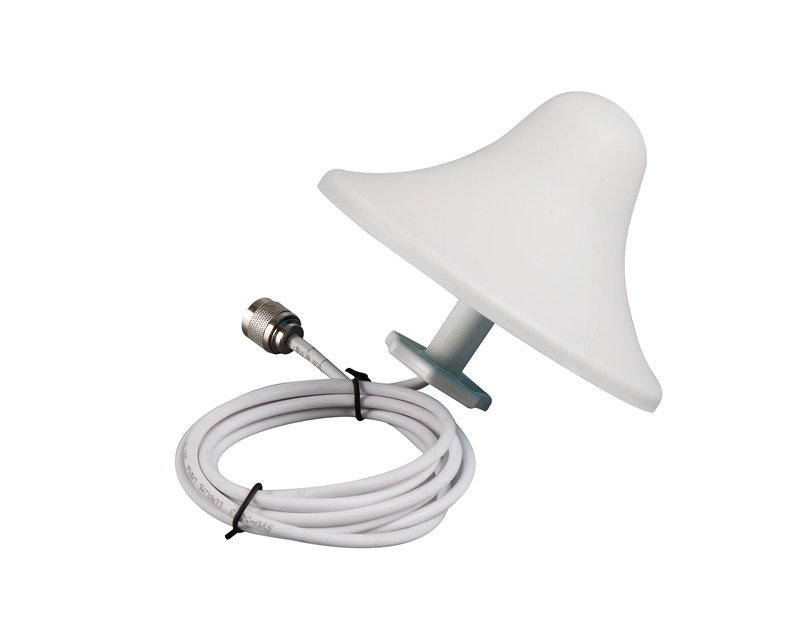

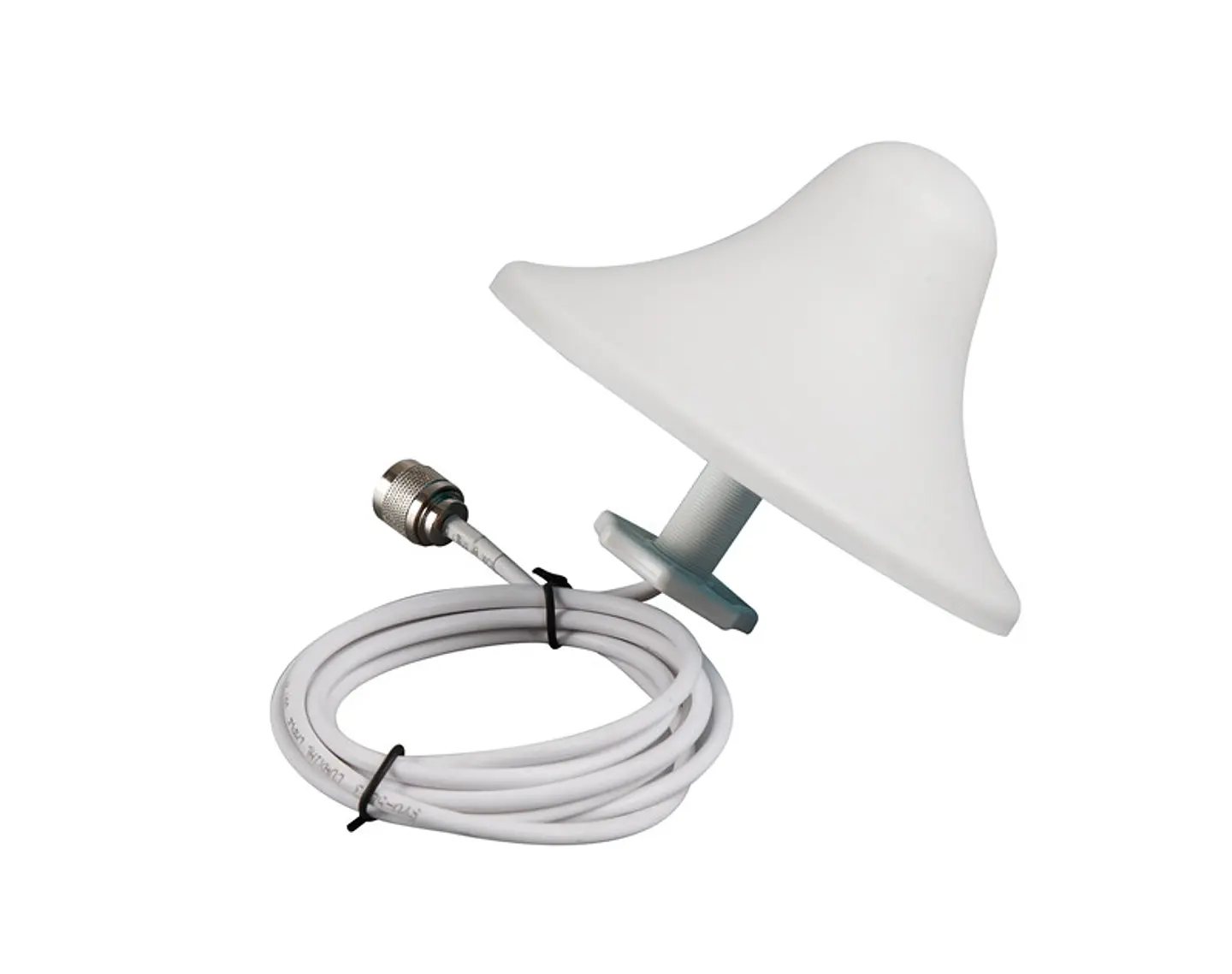

- 1x Antena GSM omnidireccional interior 698-2700 Mhz
