Ficha técnica completa

Funciones y modos

• Transmisión de vídeo y alimentación a través de cable de red
• Compatibilidad con diferentes formatos de cámaras
• Protección contra sobretensiones
• Inmunidad al ruido
• Instalación sin necesidad de herramientas

Compatibilidad

• Cámaras HD-CVI
• Cámaras HD-TVI
• Cámaras HD-AHD
• Cámaras de seguridad CCTV

Descripción técnica detallada

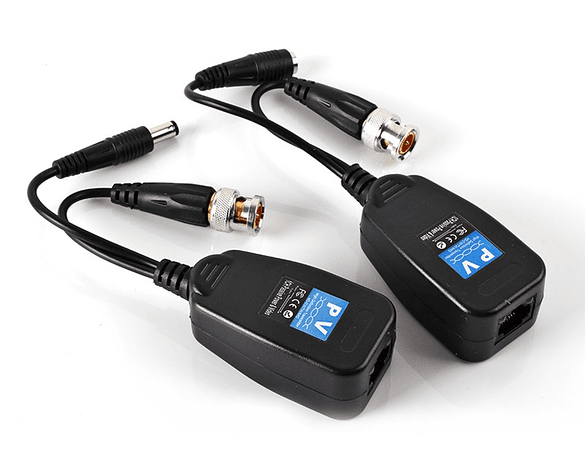

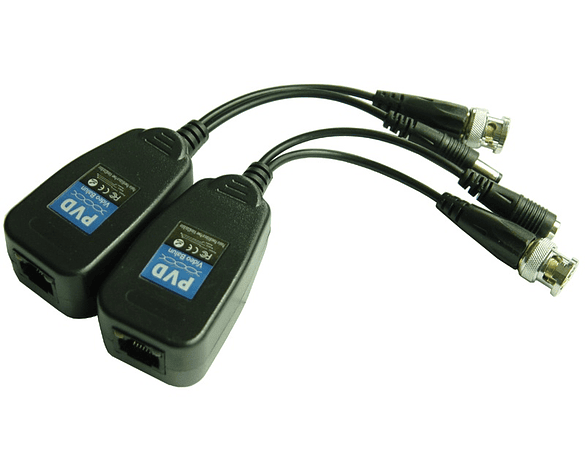

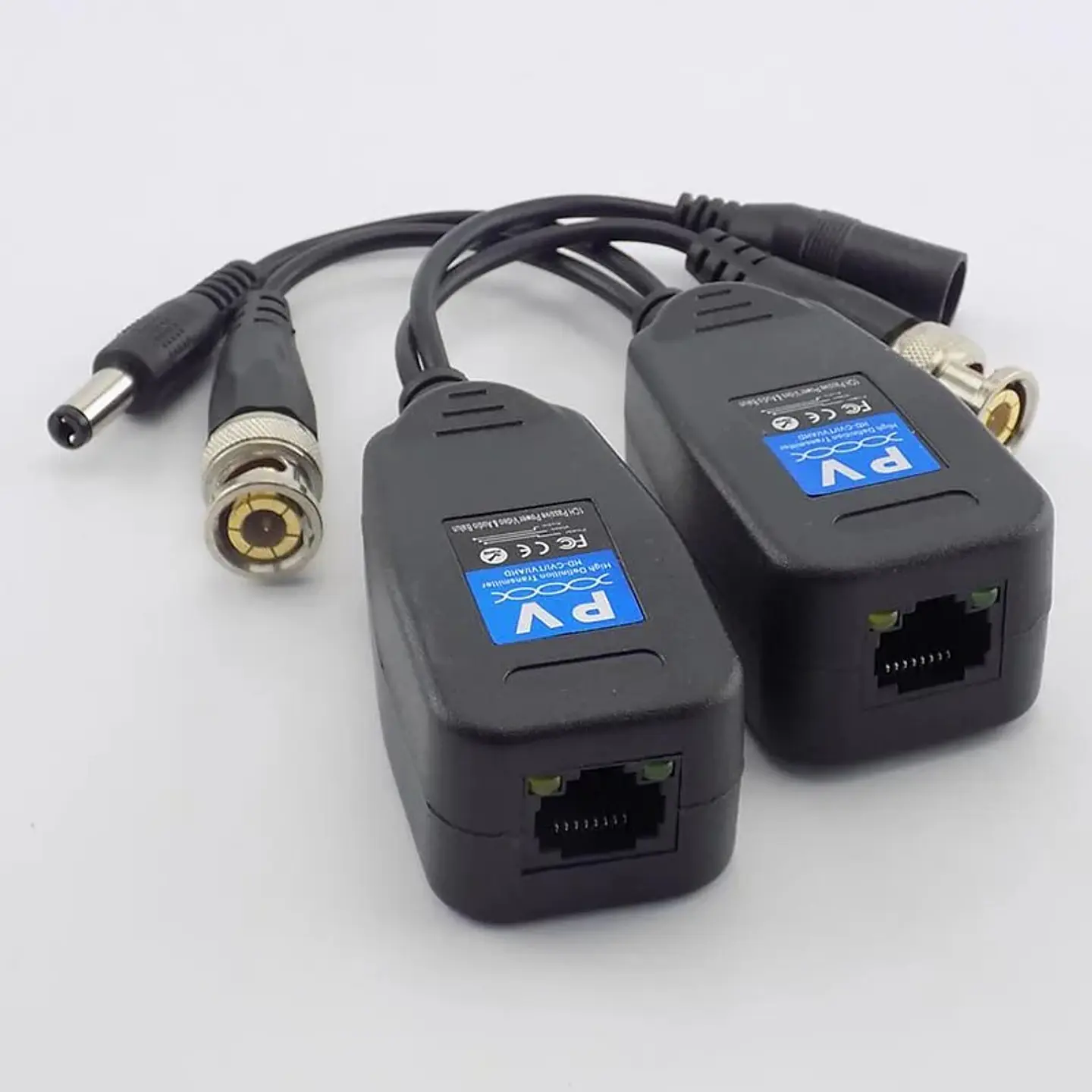

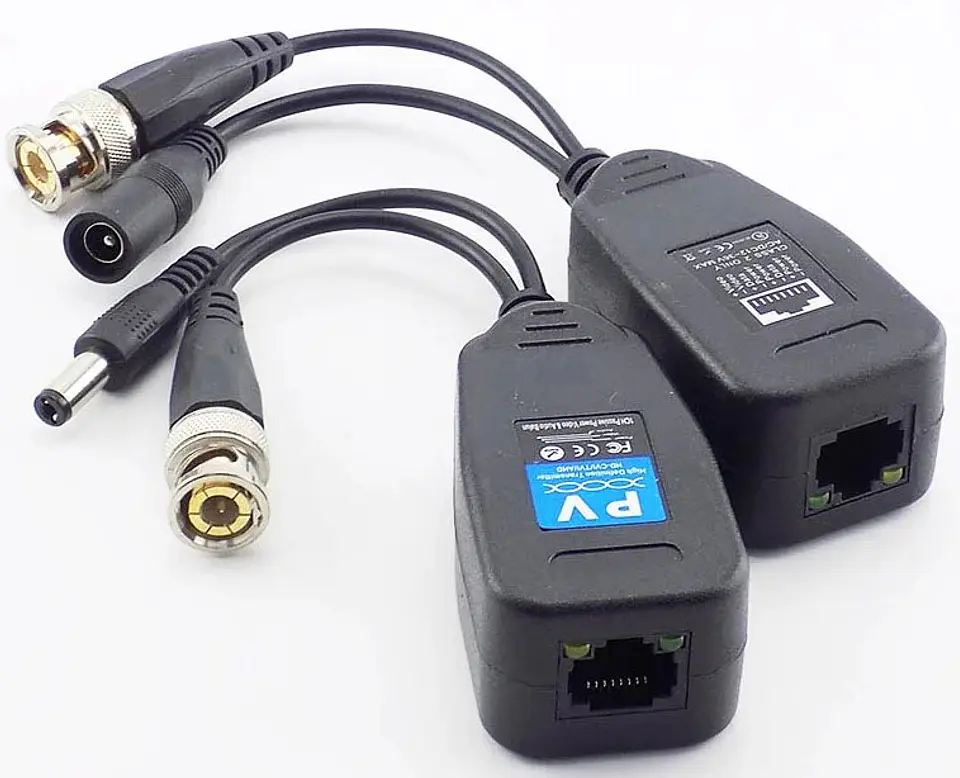

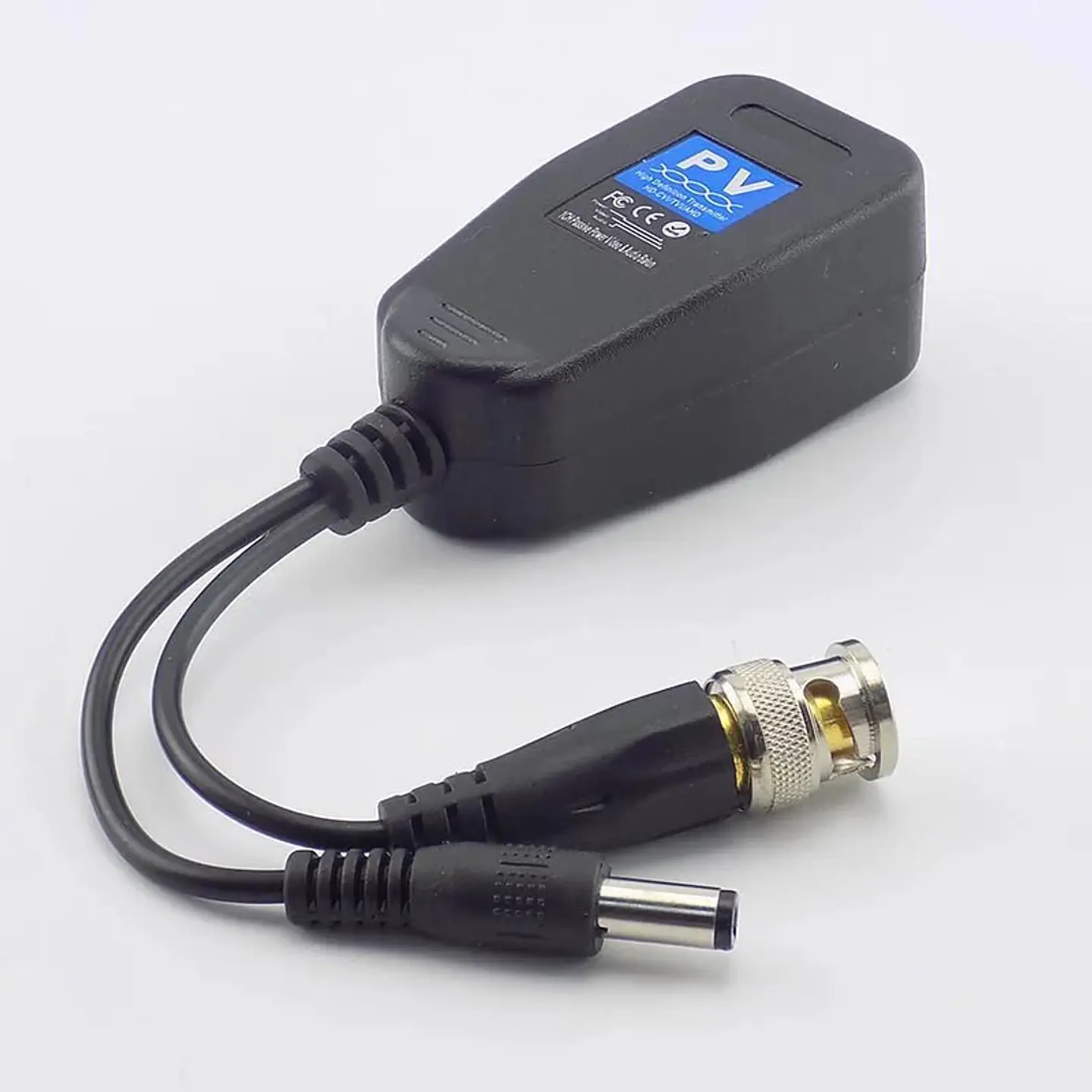

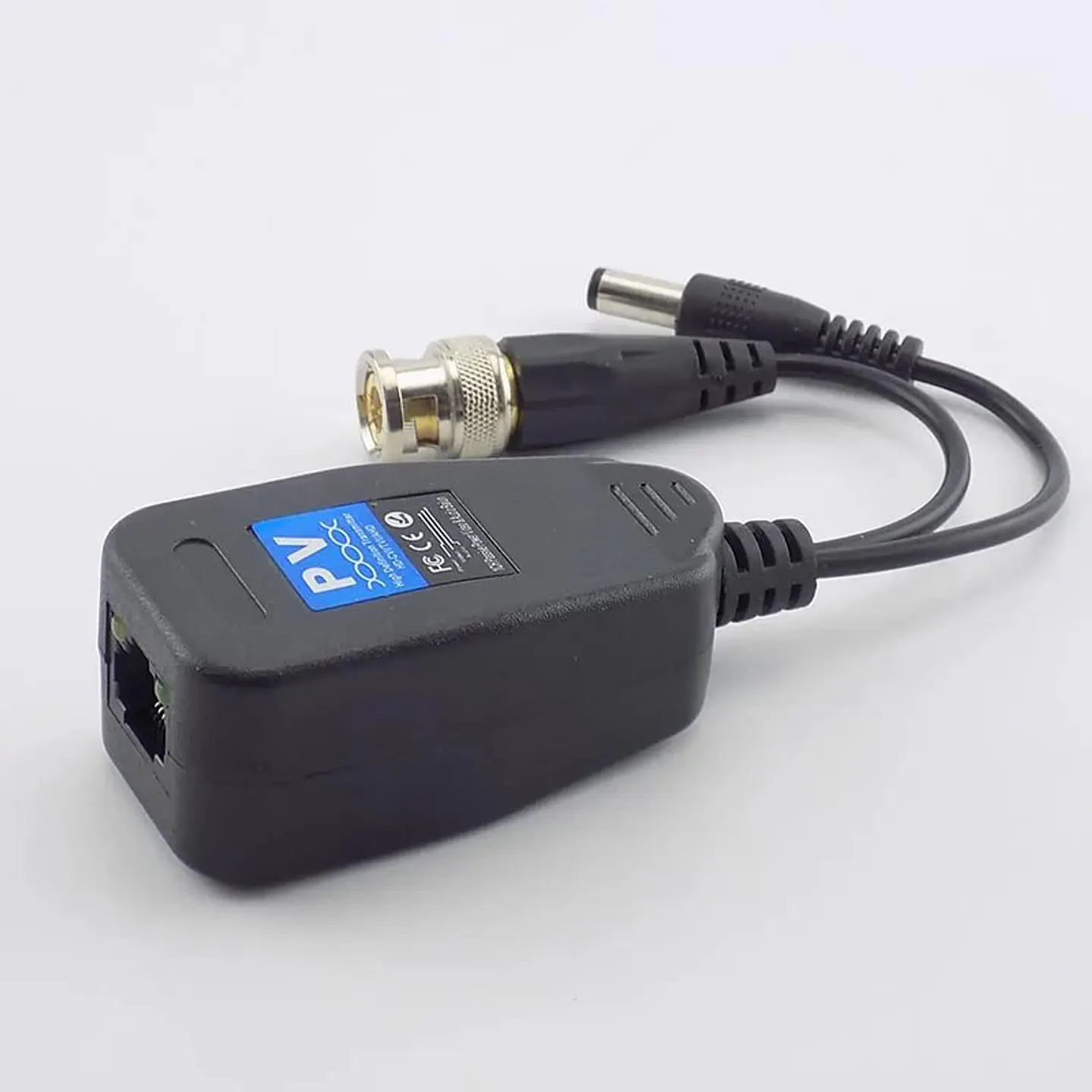

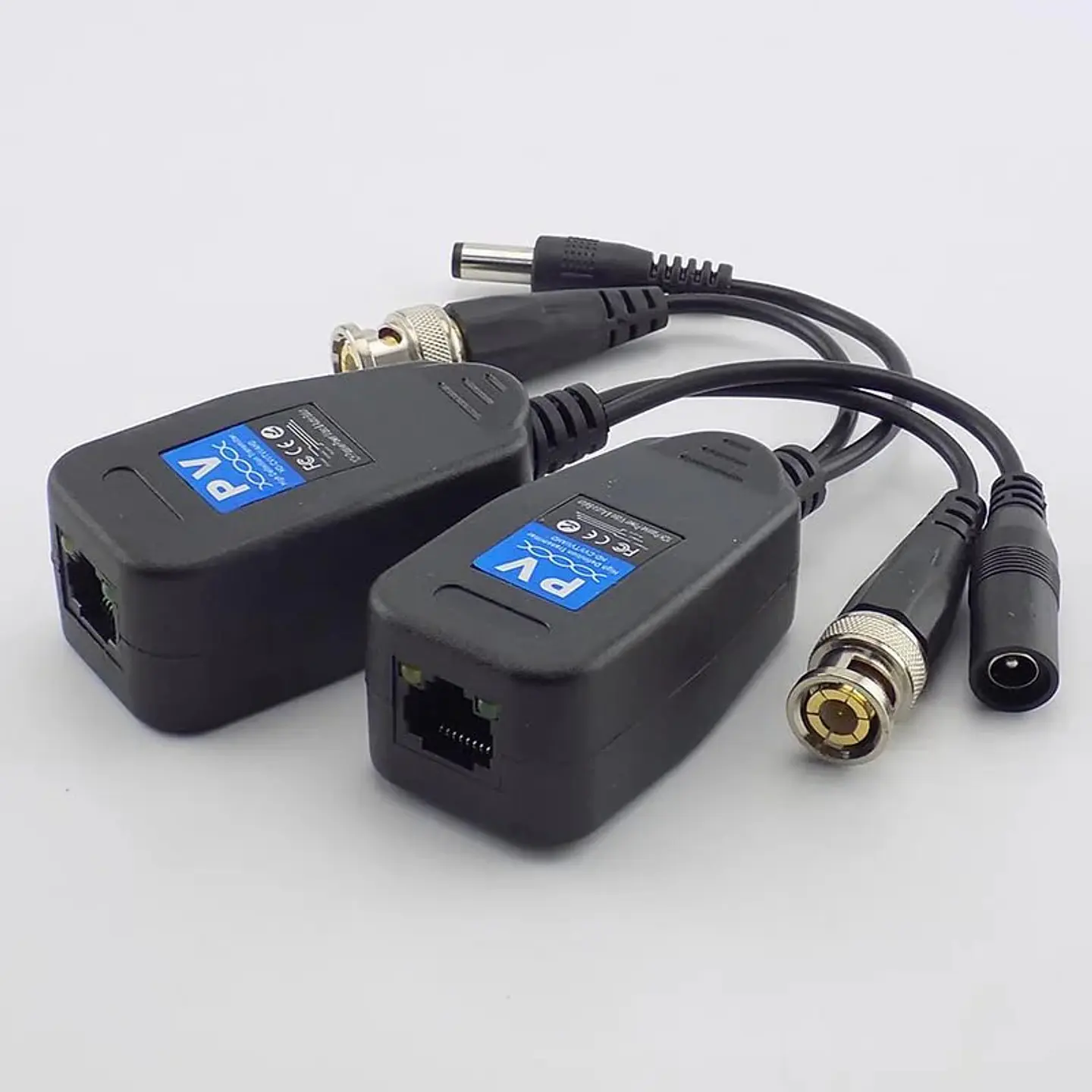

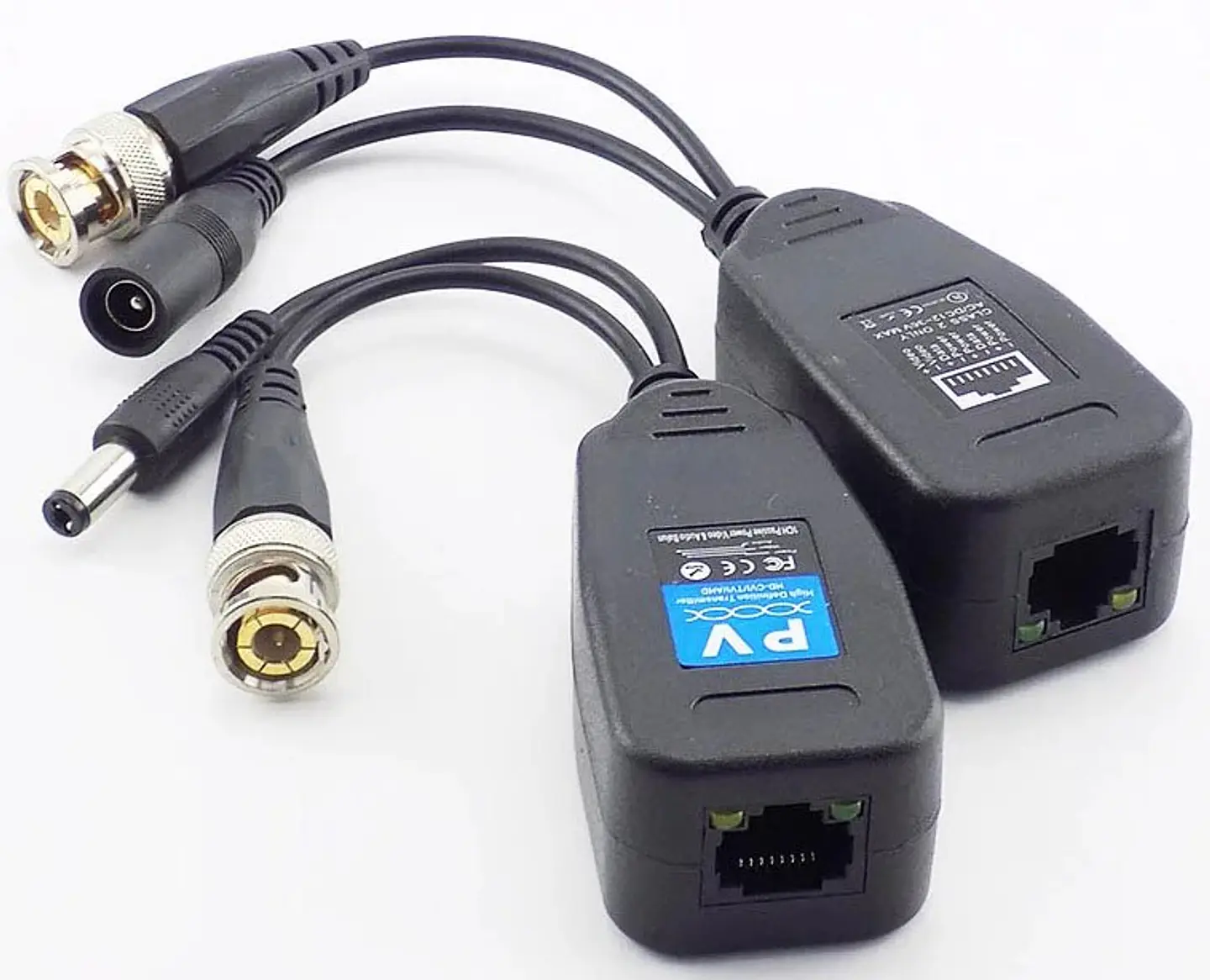

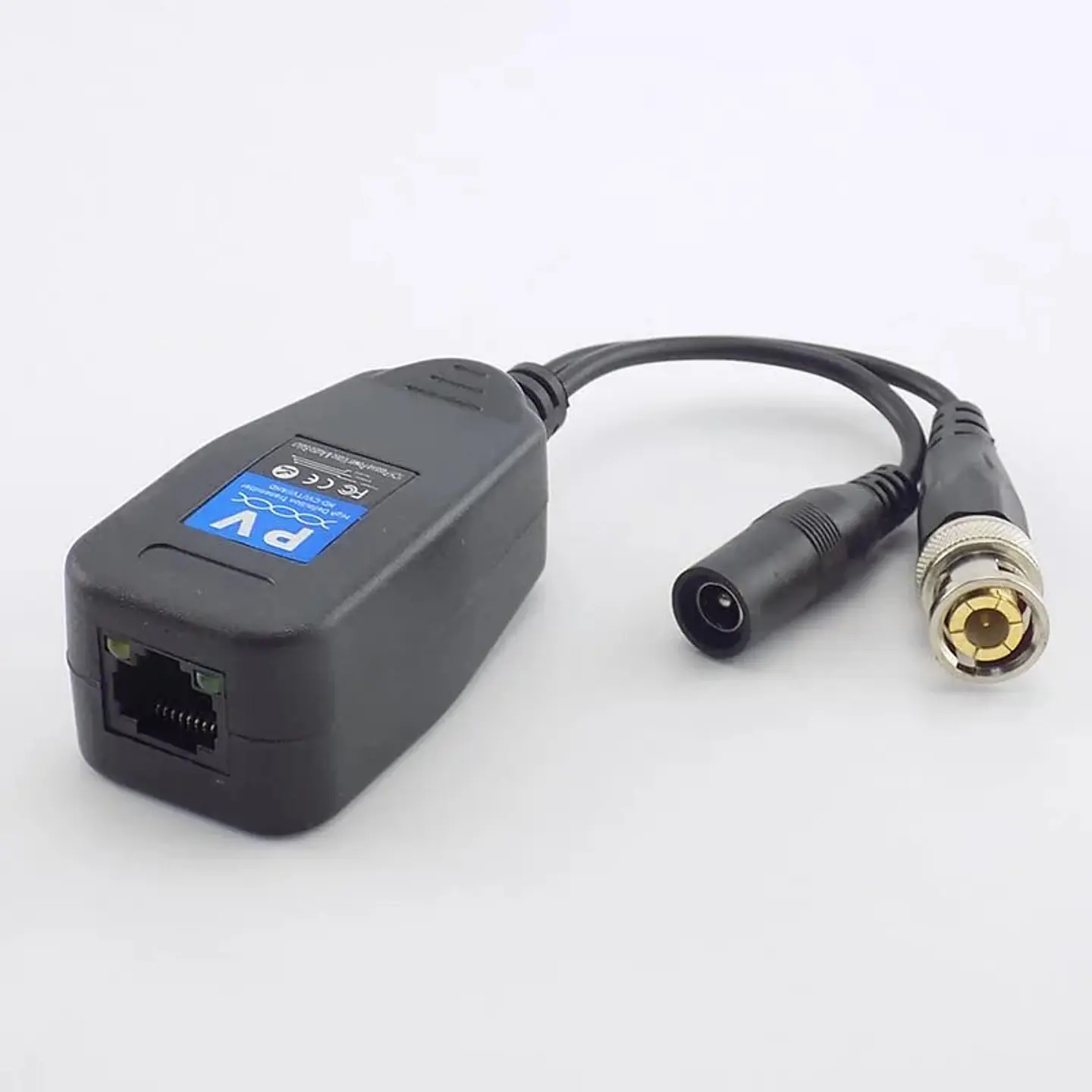

Conectores Transceptor Balun de Vídeo de Alimentación BNC Coaxial CCTV Pasivo a RJ45

1 par (2 uds) conectores pasivos CCTV coaxial BNC alimentación vídeo Balun transceptor a RJ45 BNC macho para cámara de vídeo CCTV HDTVI/AHD.

Características

• Compatible con todos los HD-CVI, HD-TVI, HD-AHD.
• Hasta 450 m para cámaras CVI 720P.
• Hasta 250 m para cámaras CVI 1080P.
• Hasta 250 m para cámaras TVI 720P/1080P.
• Hasta 320 m para cámaras AHD 720P.
• Formatos de vídeo NTSC, PAL y SECAM.
• No requiere energía.
• Diafonía de 60 dB e inmunidad al ruido.
• Tamaño compacto y fácil instalación.
• Protección integrada de supresión transitoria.

Especificaciones

• Tipo de artículo: enchufe balun de vídeo y alimentación pasiva de 1 canal.
• Material de carcasa: ABS.
• Color: Negro.
• Tamaño: 45 x 25 x 21 mm / 1.77 x 0.98 x 0.83 pulgadas (aproximadamente).
• Longitud del cable: 14 cm / 5.51 pulgadas (aprox.).
• Respuesta de frecuencia: CC a 60 MHz.
• Atenuación: tipo 0.5 dB.
• CMRR: 60 dB.
• Protección contra sobretensiones: 4 kV.
• ESD: 8 kV.
• Conectores: BNC macho y bloques de terminales “Prees-Fit”.
• Impedancia:
  • BNC: 75 ohmios.
  • Terminal: 100 ohmios.
• Temperatura de trabajo: -10 a +70 °C.
• Temperatura de almacenamiento: -30 a +70 °C.
• Humedad: (sin condensación) 0-95%.
• Cantidad: 1 juego (1 par) (otros accesorios de demostración en la imagen no incluidos).

Gráfico de Distancias de Potencia

Uso del producto PVD, las cámaras se pueden alimentar a distancias extendidas, consulte la tabla a continuación para más información.

Notas

• Transesión: 1 cm = 10 mm = 0.39 pulgadas.
• Por favor, permite un error de 0-1 cm debido a la medición manual. Asegúrate de tener esto en cuenta antes de comprar.
• Debido a la diferencia entre diferentes monitores, la imagen puede no reflejar el color real del artículo. ¡Gracias!

El paquete incluye:

• 1 par X Video Balun.

Diseño combinado innovador

• Tipo de artículo: Conector Balun de alimentación y vídeo pasivo de 1 canal
• Material de la carcasa: ABS
• Color: negro
• Tamaño: 45 × 25 × 21 mm / 1,77 × 0,98 × 0,83 pulgadas (aprox.)
• Longitud del cable: 14 cm / 5,51 pulgadas (aprox.)
• Respuesta de frecuencia: CC a 60 Mhz
• Atenuación: tipo 0,5 dB
• CMRR: 60dB
• Protección contra sobretensiones: 4KV
• ESD: 8KV
• Conectores: BNC macho y bloques de terminales “Prees-Fit”
• Impedancia:
  • BNC: 75 ohmios
  • Terminal: 100 ohmios
• Temperatura de trabajo: -10 ° a +70 °
• Temperatura de almacenamiento: -30 ° a +70 °
• Humedad: (sin condensación) 0-95%
• Cantidad: 1 juego (1 par) (otros accesorios de demostración en la imagen no están incluidos)

Gráfico de distancia de potencia

Al utilizar un producto PVD, las cámaras se pueden alimentar a distancias extendidas; consulte la tabla a continuación para obtener más información.

Notas

• Transición: 1 cm = 10 mm = 0,39 pulgadas
• Permita un error de 0-1 cm debido a la medición manual. Por favor, asegúrese de que no le importe antes de ofertar.
• Debido a la diferencia entre diferentes monitores, es posible que la imagen no refleje el color real del artículo. ¡Gracias!

El paquete incluye

• 1 par de balun de vídeo
