Lector de códigos OBD2 Bluetooth para diagnóstico automotriz
¿Tienes problemas con tu vehículo y no sabes cómo solucionarlos? El lector de códigos OBD2 Bluetooth es la solución perfecta para diagnosticar fallas automotrices desde la comodidad de tu smartphone. Con una conexión sencilla a través de Bluetooth, podrás acceder a información crucial sobre el estado de tu coche.
Beneficios
- Diagnóstico rápido y preciso de fallas en el motor.
- Compatible con múltiples plataformas: Android, iOS y Windows.
- Más de 3000 definiciones de códigos de error en la base de datos.
- Facilita la limpieza de códigos de error y apaga la luz de 'Check Engine'.
- Monitoreo en tiempo real de datos del vehículo, como RPM y temperatura del refrigerante.
- Fácil de usar: solo conecta, descarga la app y comienza a diagnosticar.
- Ideal para mecánicos y propietarios de vehículos que desean mantener su coche en óptimas condiciones.
- Compacto y portátil, fácil de llevar a cualquier lugar.
Aplicaciones
Este lector OBD2 es ideal para propietarios de vehículos que desean realizar diagnósticos de fallas en su automóvil, así como para mecánicos que buscan una herramienta portátil y eficaz para el diagnóstico en el taller o en la carretera.
Especificaciones principales
| Método de comunicación | Bluetooth 5.1 |
| Plataformas compatibles | Android, iOS, Windows |
| Temperatura de funcionamiento | -40 a 65 °C |
| Voltaje de operación | 12V |
| Protocolos OBD2 soportados | ISO 9141, KWP, CAN |
| Funciones principales | Lectura y borrado de códigos de error, monitoreo de datos en tiempo real |
| Definiciones de códigos | Más de 3000 en la base de datos |
| Dimensiones | 5 cm x 2.5 cm x 3.2 cm |
| Peso | Ligero y portátil |
| Fácil conexión | Vinculación a través de aplicación móvil |
Contenido del paquete
| Lector de códigos OBD2 | 1 |
| Instrucciones de uso | 1 |
Preguntas frecuentes
¿Cómo se conecta el lector a mi vehículo?
Simplemente conéctalo al puerto OBD2 de tu coche y empareja a través de Bluetooth con tu dispositivo.
¿Qué aplicaciones puedo usar con el lector?
Puedes usar aplicaciones como Torque o Car Scanner disponibles en Android e iOS.
¿Funciona con todos los vehículos?
Es compatible con la mayoría de los vehículos que cumplen con el estándar OBD2.
¿Puedo borrar los códigos de error?
Sí, el dispositivo permite borrar códigos de error y apagar la luz de 'Check Engine'.
¿Qué datos puedo monitorear en tiempo real?
Puedes monitorear RPM, temperatura del refrigerante, velocidad del vehículo, entre otros.
¿Es fácil de usar?
Sí, solo necesitas descargar la aplicación, conectar el dispositivo y seguir las instrucciones.
¿Qué hago si no puedo conectar el dispositivo?
Asegúrate de que el Bluetooth esté activado y que el lector esté correctamente conectado al puerto OBD2.
¿Qué hago si el lector no funciona correctamente?
Verifica la conexión y asegúrate de que la aplicación esté actualizada.
Más información técnica
Ficha técnica completa
| Batería incluida | No |
| Soporte inalámbrico | Bluetooth |
| Tipo de artículo | Lectores de Códigos y Herramientas de Escaneo |
Funciones y modos
- Leer códigos de diagnóstico de fallas
- Borrar códigos de error
- Monitorear datos del sensor en tiempo real
- Mostrar RPM del motor
- Mostrar temperatura del refrigerante
- Mostrar velocidad del vehículo
- Mostrar presión del colector de admisión
- Mostrar avance de encendido
Compatibilidad
- Android (4.0 y superior)
- iOS (versión compatible con Bluetooth 4.0+)
- Windows (compatible con software de diagnóstico)
Descripción técnica detallada
Método de Comunicación
Bluetooth 5.1
Plataforma de Aplicación
Android/Apple/Windows
Temperatura de Funcionamiento
-40~65 (°C)
Voltaje
12V
Protocolos Compatibles
- 1. 1S09141-2 (inicialización de 5 baudios, 10.4 kbaud)
- 2. 1S014230-4 KWP (inicialización de 5 baudios, 10.4 Kbaud)
- 3. 1S014230-4 KWP (iniciación rápida, 10.4 Kbaud)
- 4. 1S015765-4 CAN (ID de 11 bits, 500 Kbaud)
- 5. 1S015765-4 CAN (ID de 29 bits, 500 Kbaud)
- 6. 1S015765-4 CAN (ID de 11 bits, 250 Kbaud)
- 7. 1S015765-4 CAN (ID de 29 bits, 250 Kbaud)
Funciones
- 1. Leer los códigos de diagnóstico de fallas, tanto genéricos como específicos del fabricante, y mostrar su significado (más de 3000 definiciones de códigos genéricos en la base de datos).
- 2. Limpiar los códigos de error y apagar la luz ML (indicadora de revisión del motor).
- 3. Mostrar datos del sensor de corriente.
- 4. RPM del motor.
- 5. Valor de carga calculado.
- 6. Temperatura del refrigerante.
- 7. Estado del sistema de combustible.
- 8. Velocidad del vehículo.
- 9. Ajuste de combustible a corto plazo.
- 10. Ajuste de combustible a largo plazo.
- 11. Presión del colector de admisión.
- 12. Avance de sincronización.
- 13. Temperatura del aire de admisión.
- 14. Caudal de aire.
- 15. Posición absoluta del acelerador.
- 16. Voltajes del sensor de oxígeno/ajustes de combustible de corta duración asociados.
- 17. Estado del sistema de combustible.
- 18. Presión de combustible.
Instrucciones
- 1. Conecte Bluetooth a través de la aplicación.
- 2. Lea atentamente los detalles para ver las instrucciones de uso.
Características Técnicas
- Caudal de aire: 15
- Posición Absoluta del Acelerador: 16
- Voltajes del sensor de oxígeno/ajustes de combustible a corto plazo asociados: 17
- Estado del sistema de combustible: 18
- Presión de Combustible
Aviso
- Por favor, vincula el Bluetooth a través de la aplicación.
- Lea atentamente los detalles para ver las instrucciones de uso.

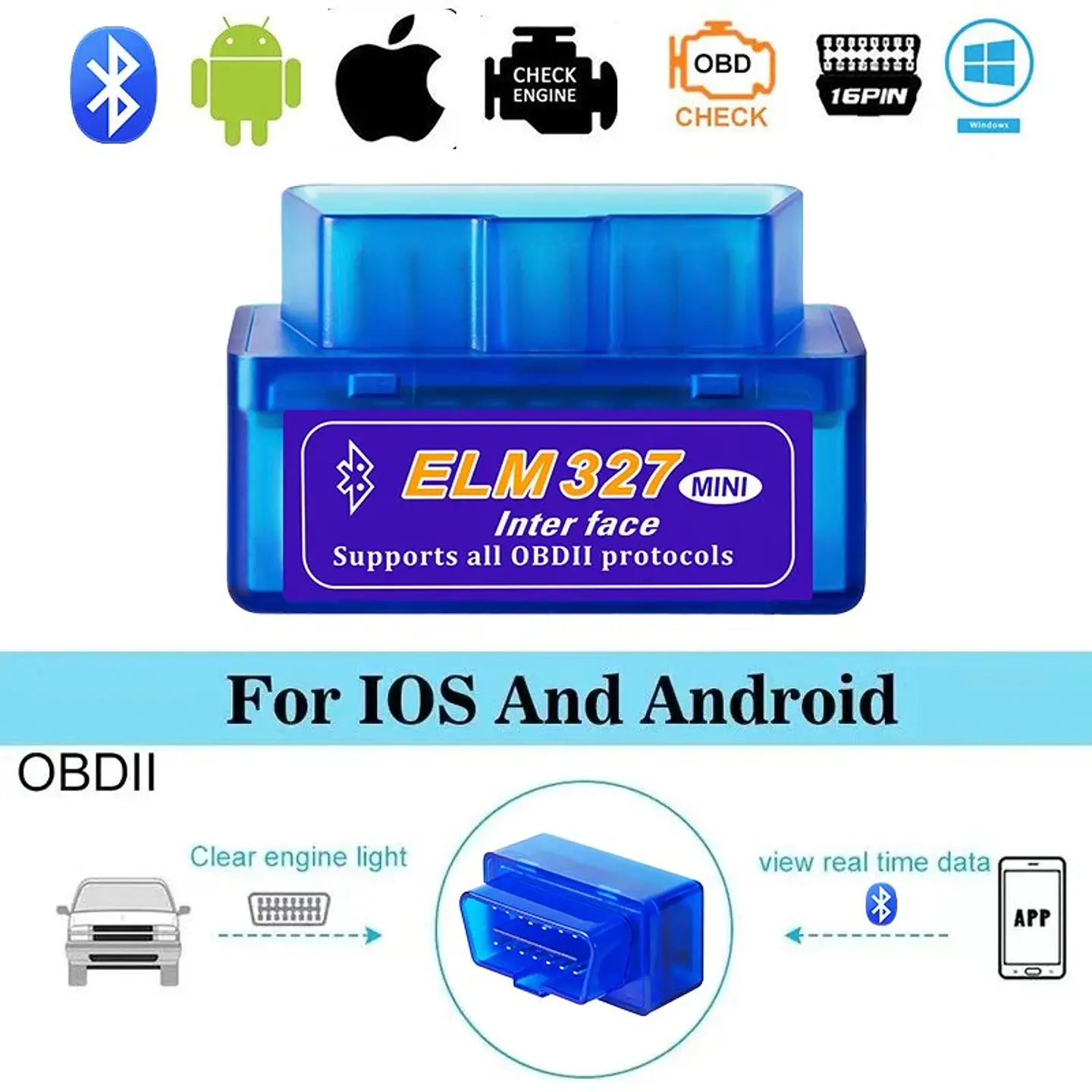

ELM327 MINI
- Interfaz que soporta todos los protocolos OBDII
- Compatible con iOS y Android
- OBDII
- Eliminar luz de motor
- Ver datos en tiempo real
Funciones de la Aplicación
- Conexión de la aplicación
- Leer y borrar códigos de falla
- Diagnóstico de fallas del motor
- Advertencia de condición del vehículo
- Monitoreo del consumo de combustible
- Inspección del vehículo
- Advertencia de temperatura del agua
- Detección de sensores

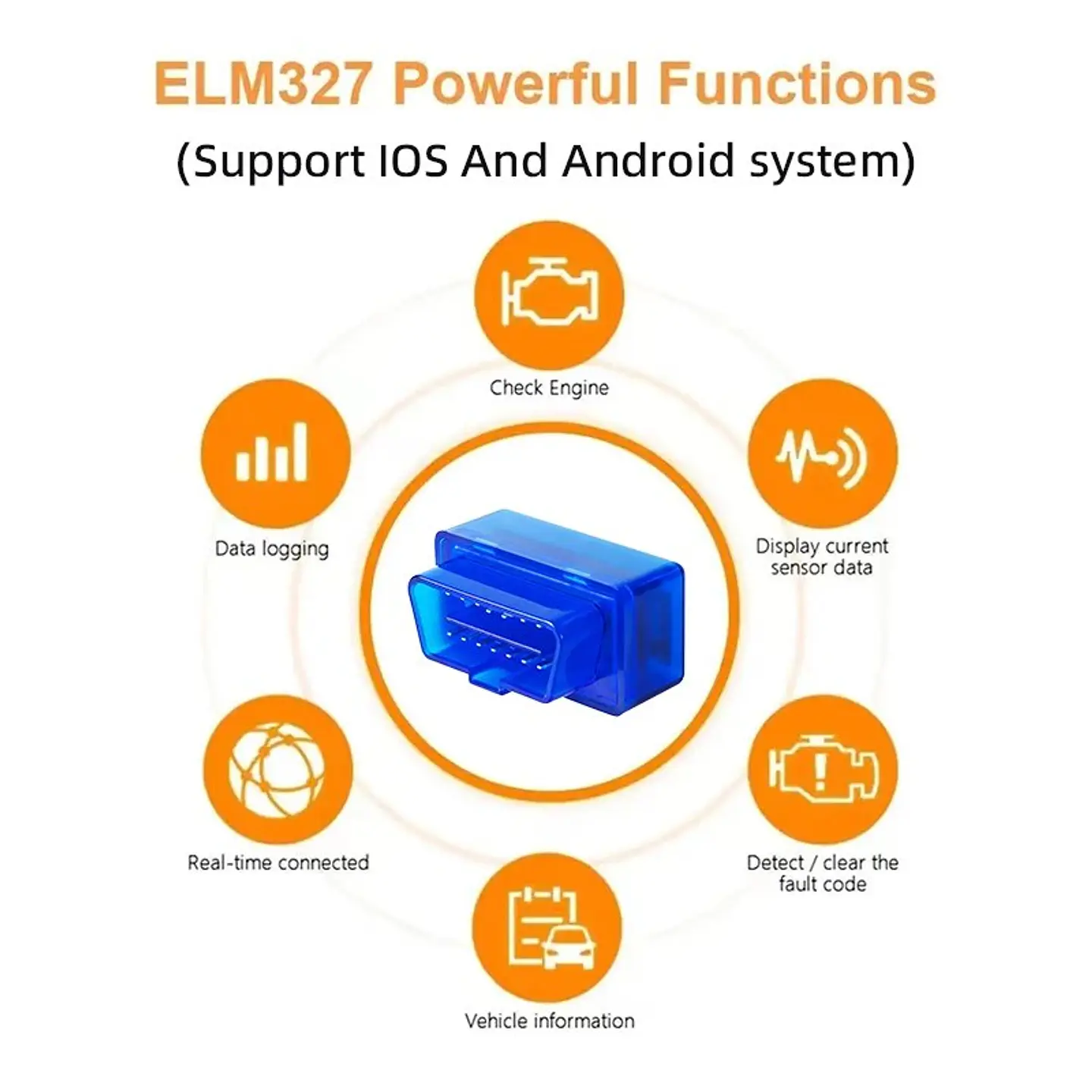

Funciones Potentes del ELM327
- Soporta todos los protocolos OBDII
- Compatible con sistemas iOS y Android
- Verificar el motor
- Registro de datos
- Mostrar datos actuales del sensor
- Conexión en tiempo real
- Información del vehículo
- Detectar/borrar el código de falla

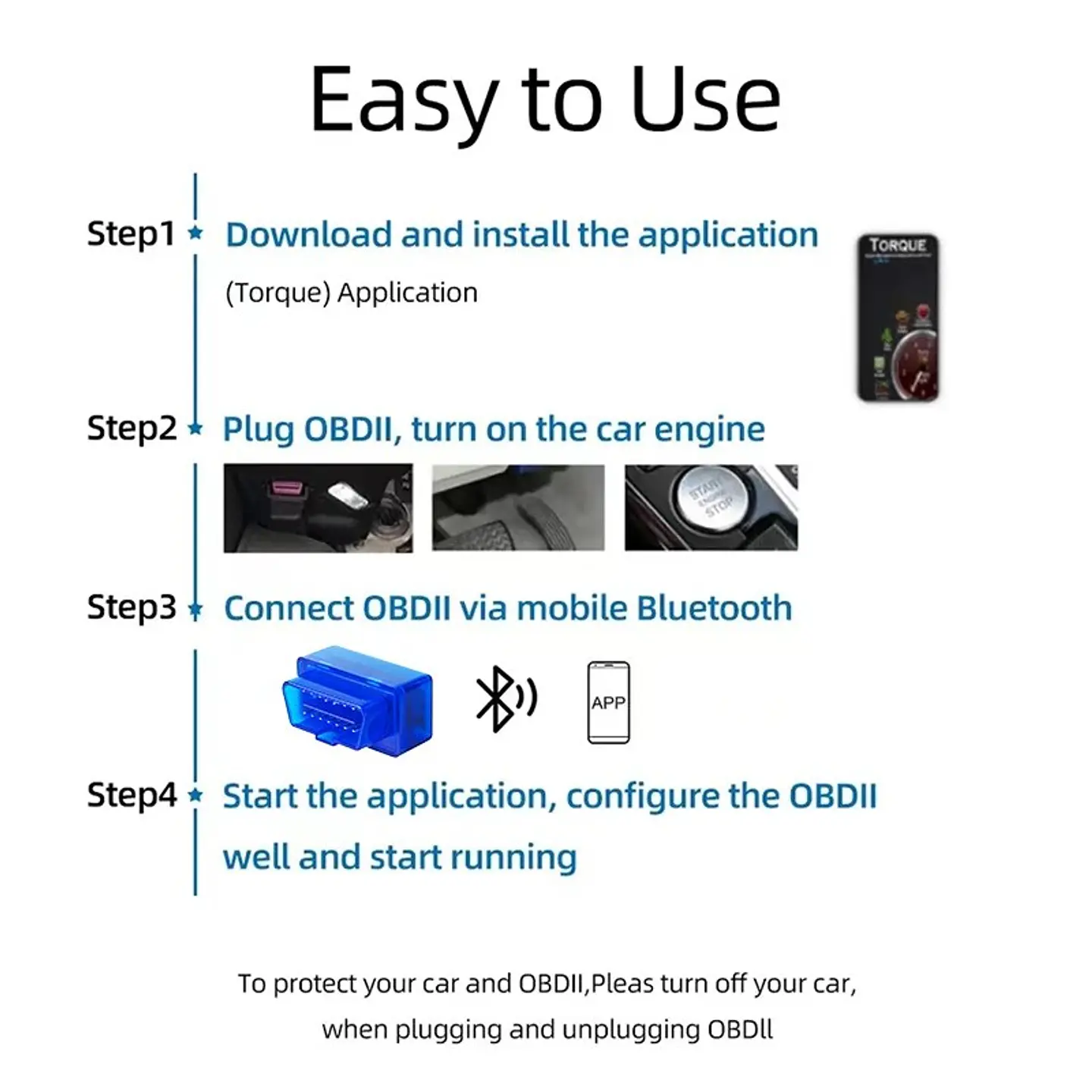

Fácil de Usar
- Paso 1: Descargar e instalar la aplicación (Torque).
- Paso 2: Conectar OBDII, encender el motor del automóvil.
- Paso 3: Conectar OBDII a través de Bluetooth del móvil.
- Paso 4: Iniciar la aplicación, configurar correctamente el OBDII y comenzar a funcionar.
Para proteger su automóvil y OBDII, por favor apague su automóvil al conectar y desconectar OBDII.

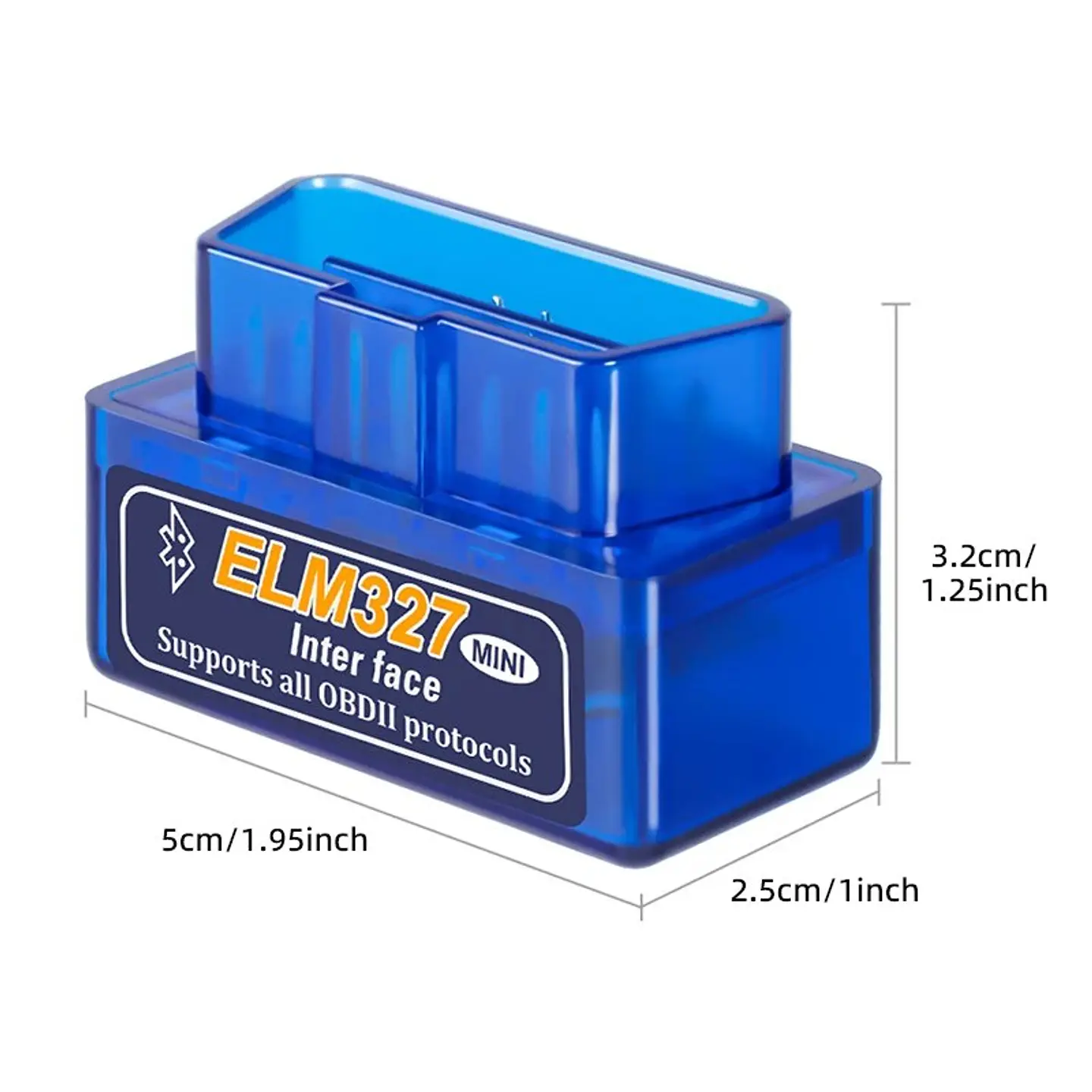

Medidas
- 5 cm / 1.95 pulgadas
- 2.5 cm / 1 pulgada
- 3.2 cm / 1.25 pulgadas
Instrucciones de Uso
- Paso 1: Cuando el motor esté detenido, conecte el ELM327 en su puerto OBDII en el vehículo, el puerto generalmente se puede encontrar en el siguiente gráfico (usualmente A).
Descarga de la Aplicación
iPhone: busque la aplicación llamada "Car Scanner" en la App Store, descárguela e instálela.
Cómo conectar
1. Abre el software "Car Scanner". Haz clic en el configurador de configuración "OBDII ELM327". Luego selecciona Bluetooth LE (4.0+).
Texto transcrito de la imagen:
- Car Scanner
- Tablero
- Datos en vivo
- Todos los sensores
- Códigos de falla de diagnóstico
- Congelación de datos
- Monitores no continuos
- Actualizar a Car Scanner Pro
- mi rueda de coche (Mi coche)
- Configuraciones
- Estadísticas
- Identificadores de ECU
- Grabación de datos
- Pruebas de aceleración
- Pruebas de emisiones
Texto que aparece en la imagen:
- Mis coches
- Adaptador OBDII ELM327
- Bluetooth LE (4.0): OBDII - Perfil de conexión
- Acura OBD-II / EOBD
- Elige el tipo de conexión:
- Wi-Fi
- Bluetooth LE (4.0+)
- Bluetooth MFi
- OBDLink MX+, vLinker FS
- Selecciona y haz clic en "Nombre del dispositivo", luego selecciona "OBDII" para conectar.
- Seleccionar dispositivo
- Nombre del dispositivo:
- Buscar automáticamente el dispositivo Bluetooth LE con el mismo nombre si la conexión falla (a veces iOS aleatoriza el ID del dispositivo y debes volver a seleccionarlo).
Estado de conexión
- Conexión exitosa
- Tablero
- Protocolo OBD2: ISO 14230-4 KWP (inicialización rápida de baudios, 10.4 kbaud)
- VIN: 1G1JC54447252367
- Nombre de ECU: ECM-Control de Motor
- ID de calibración: JMB36761500JMB4787261111
- Conexión ELM: Conectado
- Conexión ECU: Conectado
- DESCONECTAR
Información adicional
- OBDII: f742005f-2876-662b-1918-d1fde9a26bb6
- WOECAR: 6203355e5-4f31-66ff-1721-1cd8ad095e5c
- Actualizar
Conexión a la ECU del coche
3. Regresa a la página principal y haz clic en "CONECTAR". Espera a conectar la ECU del coche.
- Tablero
- mi llave de coche (Mi llave de coche)
- Conexión ELM:
- Conexión ECU:
- [CONECTAR]
- [Demo]
- Desconectado

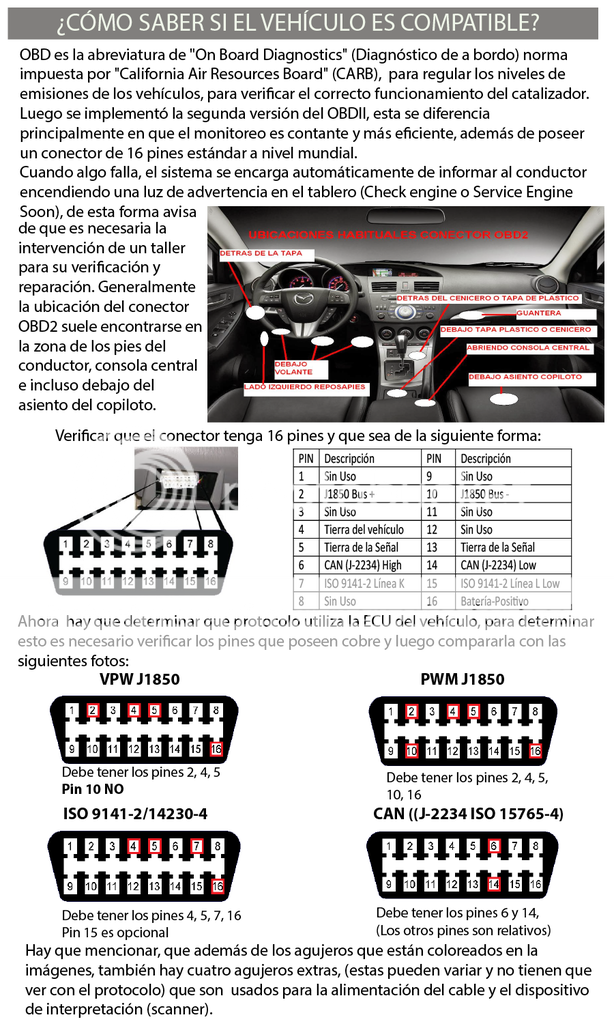

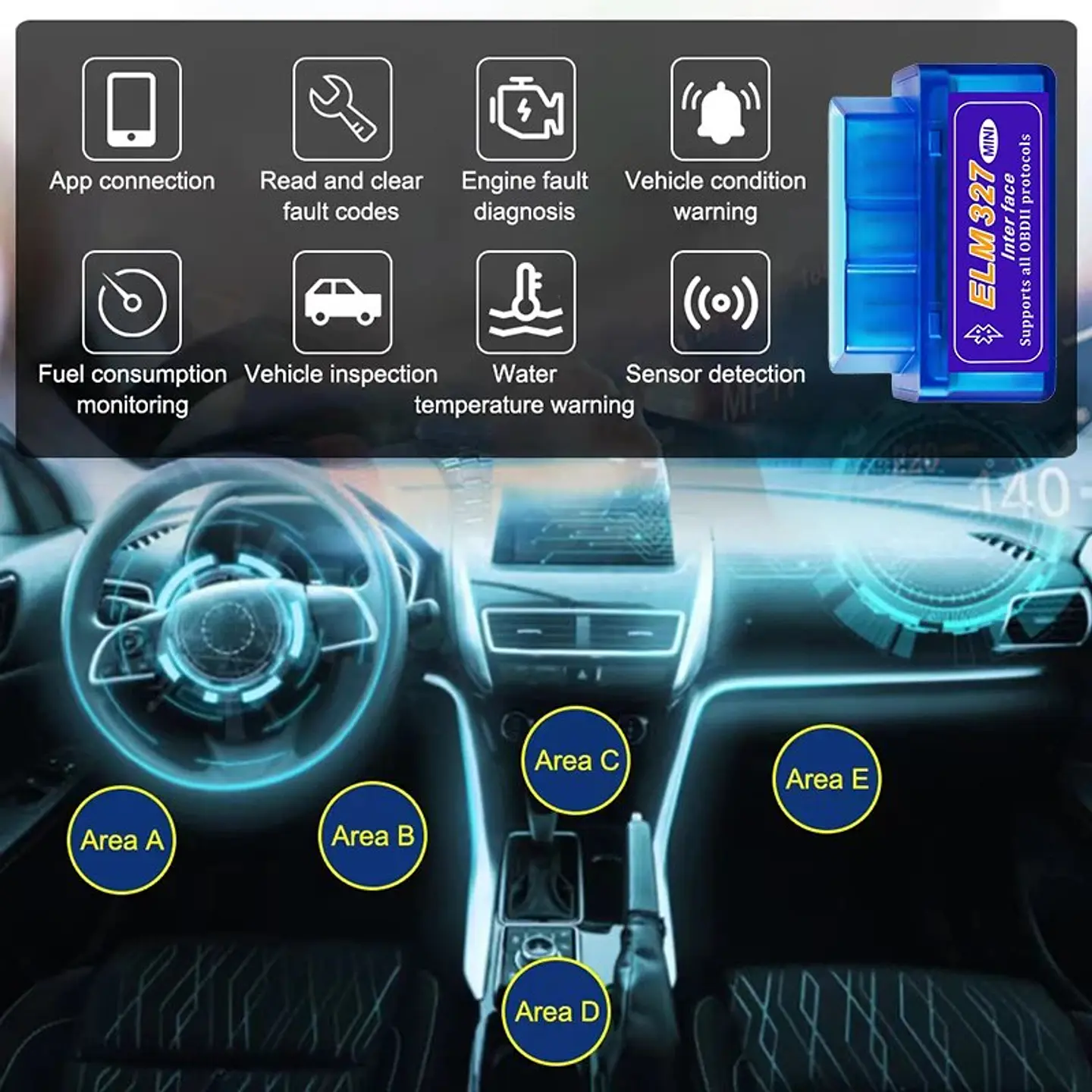

¿Dónde está la interfaz OBD?
La mayoría de la interfaz OBD del coche se encuentra en A y B. Una pequeña parte del coche estará en C, D y E.
Acerca del teléfono
- Procesador: Quad core 1.2 GHz
- RAM: 1.0 GB
- Almacenamiento del teléfono: 279 MB libres, 4.00 GB totales
- Resolución: 540 x 960
- Versión de Android: 4.3
- Versión del sistema: EmotionUI 2.0
- Versión del kernel: 3.4.0+
- Número de compilación: G6-C001V100R001CHN902B194
- Estado: Estado de la batería, nivel de batería, etc.
Android
Software ELM327
Instalación y Visualización (Requisitos del sistema): Android 4.0 - 4.4
El sistema de la máquina es Android 4.3, a continuación se muestra la demostración de la máquina.
Instalación del Software
- Instalador de paquetes
- Torque
- ¿Instalar esta aplicación? Podrá:
- PRIVACIDAD
- Leer el estado e identidad del teléfono
- Ubicación aproximada (basada en red)
- Ubicación precisa (GPS y basada en red)
- Modificar o eliminar el contenido de su tarjeta SD
- ACCESO AL DISPOSITIVO
- Acceso completo a la red
- Ver conexiones WLAN
- Acceder a la configuración de Bluetooth
- Emparejar con dispositivos Bluetooth
- Cancelar
- Instalar
- Haga clic continuamente en "Siguiente"
- Continuar con la siguiente instalación
- Cancelar
- Siguiente
- Aplicación instalada
- Ejecutar en segundo plano
- Permitir que la aplicación siga ejecutándose después de que la pantalla esté apagada
- Confiar en esta aplicación
- Dar a esta aplicación acceso completo a todos los permisos
- Permisos clave (2)
- Listo
- Abrir
Conectar
- Bluetooth
- Instalación del software
- Conectar Bluetooth
- Mostrar funciones
INALÁMBRICO Y REDES
- Configuraciones de itinerancia
- Datos móviles
- Modo avión
- WLAN
- Bluetooth
- Redes móviles
- Aplicaciones en red
Pasos para conectar Bluetooth
- Encienda el interruptor de Bluetooth
- Buscar "OBD II"
- Ingrese el software y configure la conexión de la manera "Bluetooth"
Función de Pantalla
- Instalación de software
- Pantalla de funciones

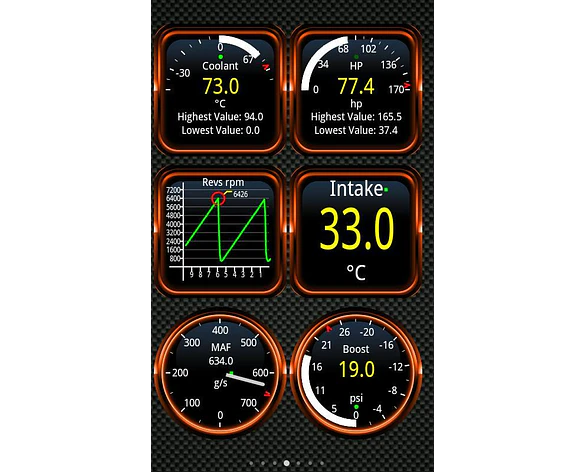

Diagnósticos y Herramientas de Gestión del Motor TORQUE
- Vista del mapa
- Información en tiempo real
- Ver códigos de falla
- Resultados de pruebas
- Gráficos
Datos actuales del sensor:
- Revoluciones: 755
- x1000 rpm
- Vacío: 14.1 inHg
- RPM del motor: 755
0-60 mph:
Listo Mejor:
0-100 kph:
1/4m tiempo:
1/8m tiempo:
Caballos de fuerza:
- Máx:
- RPM del motor: 749 rpm
Izquierda:
Centro:
- Resultados de prueba del modo de vehículo S06
- MID: $01 TID:$80
- O2 Banco 1 Sensor 1
- Mín: 00, Máx: 90S
- Actual: 10.43
- MID: $01 TID:$87
- Mín: 00h, Máx: 2500hm
- Actual: 580hm
- MID: $02 TID:$9d
- O2 Banco 1 Sensor 2
- MID: $02 TID:$9e
- Mín: 0.05V, Máx: 65.535V
- Actual: 0.71V
- MID: $21 TID:$a1
- MID: $31 TID:$d0
Derecha:
- Ajustes del gráfico
- Tipo de gráfico
- Fuente del eje X
- RPM del motor
- Último valor: 757 rpm
- Fuente del eje Y
- Velocidad (OBD)
- Último valor: 0 km/h
- Número máximo de puntos de datos a registrar
- Intervalo de registro (milisegundos)
