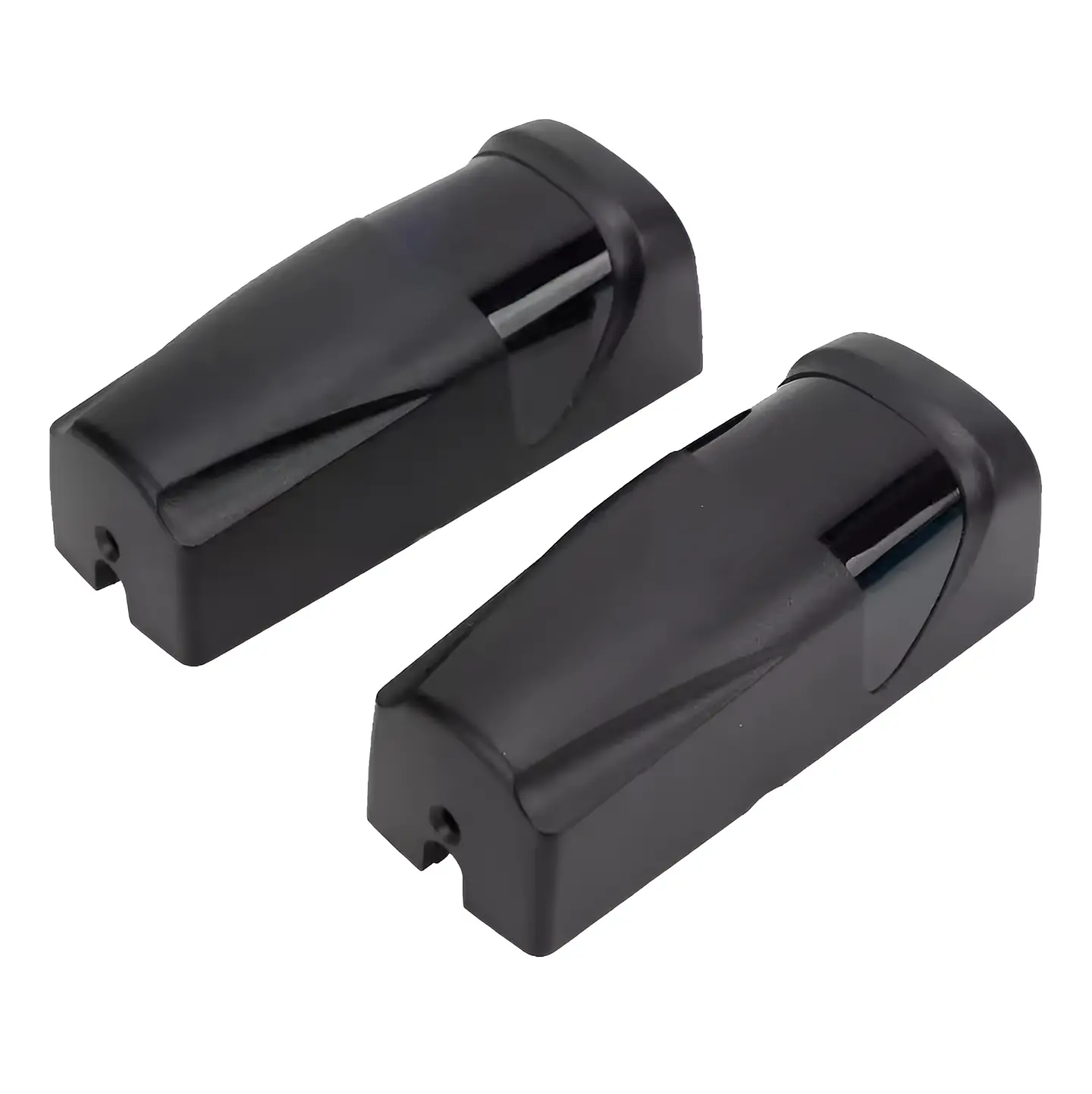

Sensor de Fotocélula Infrarrojo para Puertas de Garaje
Asegura la operación segura de tus puertas automáticas con el sensor de fotocélula infrarrojo. Este dispositivo innovador utiliza tecnología de haz infrarrojo para detectar la presencia de vehículos o personas, evitando accidentes y garantizando un funcionamiento eficiente. Ideal para puertas de garaje, barreras automáticas y puertas correderas, este sensor es una solución esencial para cualquier sistema de automatización.
Beneficios
- Detección precisa de hasta 15 metros, asegurando un amplio rango de cobertura.
- Tecnología antiinterferencia que minimiza interrupciones por luz externa.
- Función de autodetección que detiene la puerta automáticamente al interrumpir el haz.
- Instalación sencilla y flexible, adaptable a diferentes alturas y posiciones.
- Diseño compacto y resistente al agua (IP55), ideal para exteriores.
- Operación en un amplio rango de temperaturas, desde -10°C hasta 70°C.
- Salida de relé para integración fácil con sistemas de control existentes.
- Reduce el riesgo de lesiones al controlar automáticamente la apertura y cierre de puertas.
Aplicaciones
Este sensor es ideal para la automatización de puertas de garaje, barreras de acceso y puertas correderas en entornos residenciales e industriales. Su tecnología avanzada lo hace perfecto para cualquier instalación que requiera un control seguro y eficiente del acceso.
Especificaciones principales
| Alcance de detección | Hasta 15 metros (en condiciones ideales) |
| Frecuencia infrarroja | 1.92 kHz |
| Longitud de onda | 940 nm |
| Voltaje de operación | 12-24V CC/CA |
| Temperatura de funcionamiento | -10°C a 70°C |
| Salida de relé | 1A Max 36V |
| Dimensiones | 100 x 35 x 40 mm |
| Clasificación de resistencia al agua | IP55 |
| Consumo de energía | RX 15mA - TX 30mA |
| Instalación recomendada | Altura mínima de 20 cm |
Contenido del paquete
| Sensor de fotocélula infrarrojo | 1 |
| Manual de instalación | 1 |
| Accesorios de montaje | 1 |
Preguntas frecuentes
¿Cómo se instala el sensor de fotocélula?
La instalación debe realizarse a una altura mínima de 20 cm y a una distancia no menor a 2 metros entre el emisor y receptor.
¿Qué hacer si el sensor no detecta correctamente?
Asegúrese de que el haz infrarrojo esté alineado correctamente y que no haya obstrucciones en el camino.
¿Es resistente a la intemperie?
Sí, cuenta con una clasificación IP55, lo que lo hace resistente al agua y al polvo.
¿Cuál es el rango de temperatura de funcionamiento?
Funciona adecuadamente en un rango de -10°C a 70°C.
¿Qué tipo de voltaje necesita?
Requiere un voltaje de 12 a 24V CC o CA.
¿Puede utilizarse con puertas correderas?
Sí, es compatible con puertas correderas y automáticas.
¿Cómo funciona la función de autodetección?
Cuando el haz se interrumpe, la puerta se detiene y retrocede automáticamente.
¿Qué tipo de salida tiene el sensor?
Dispone de una salida de relé que permite su integración con sistemas de control.
Más información técnica
Ficha técnica completa
| Nombre de la marca | Scimagic-RC |
| Número de modelo | Photocell Detector |
| Distancia | 15 metros |
Funciones y modos
- Detección de presencia mediante haz infrarrojo
- Autodetección para puertas automáticas
- Salida de relé para control de puertas
- Protección contra interferencias externas
- Instalación flexible con ajuste de alineación
Compatibilidad
- Puertas automáticas
- Barreras de acceso
- Sistemas de control de acceso
- Dispositivos que operan a 12-24V CC/CA
Descripción técnica detallada
Características
- Receptor y transmisor: Consiste en un transmisor y un receptor, y el amplificador integrado puede producir un haz de infrarrojos.
- Antiinterferencia: El haz de infrarrojos estrecho (o II I) puede evitar la interrupción por la luz externa.
- Distancia de detección: Incluso instalado a poca altura (20-40 cm del suelo), la distancia de detección también se puede garantizar (5-15 metros).
- Función de autodetecto: El haz producido por MICROCELL proporciona una función de autodetección para las puertas correderas. Una vez que se interrumpe el haz de autodetección, la puerta dejará de cerrarse y retrocederá rápidamente al ancho máximo. La puerta se abrirá hasta que se reanude el haz de detección. Cuando la puerta se cierra por completo, el haz de detección deja de ser válido.
Descripción detallada
- Tecnología: Infrarrojo
- Alcance del receptor: < 15M (El rango puede reducirse en un 30% en condiciones climáticas adversas: por lluvia, polvo, etc.)
- Frecuencia infrarroja: 1,92 Khz
- Fuente de alimentación: 12 a 24V CC/CA
- Longitud de onda: 940nm
- Entrada: RX 15MA - TX 30MA
- Temperatura de funcionamiento: -10°C a 70°C
- Salida de relé: 1A Max 36V
- Dimensión: 100 x 35 x 40 mm
Conectando el sensor
Instalación: La mejor altura de instalación debe ser mayor a 20 cm, la distancia de instalación no debe ser inferior a 2 metros. Se debe instalar el sensor de manera que el rojo quede fuera de la protección, asegurando la perpendicularidad y que esté en línea al mismo nivel. Primero, se debe instalar la pieza receptora, luego la pieza de transmisión. Cuando estén alineadas, se debe recibir la señal OFF en la máquina para apagar, luego corregir y conectar la línea para completar la instalación.
Atención: Debido a que la potencia de disparo de este producto es grande, si la máquina de disparo está demasiado cerca, puede no reaccionar. En este caso, se debe retroceder al menos un metro. Si se instala a una distancia muy cercana y no se obtiene la reacción esperada, se puede limpiar el medio de la lente de condensación para mejorar la sensibilidad. La rotación de 180° permite la alineación de las fotocélulas independientemente de la forma en que se fijen a la base.
Antiinterferencia
El haz de infrarrojos estrecho (o II I) puede evitar la interrupción por la luz externa.
Distancia de detección
Incluso instalado a poca altura (20-40 cm del suelo), la distancia de detección también se puede garantizar (5-15 metros).
Función de autodetecto
El haz producido por MICROCELL proporciona una función de autodetección para las puertas correderas. Una vez que se interrumpe el haz de autodetección, la puerta dejará de cerrarse y retrocederá rápidamente al ancho máximo. La puerta se abrirá hasta que se reanude el haz de detección. Cuando la puerta se cierra por completo, el haz de detección deja de ser válido.
- Alcance del receptor: <15M (El rango puede reducirse a 30% en condiciones climáticas adversas: por lluvia, polvo, etc.)
- Entrada: RX 15MA-TX 30MA
- Dimensión: 100X35X40MM
Instalación: La mejor altura de instalación debe ser mayor a 20 cm, la distancia de instalación no debe ser inferior a 2 metros. Se debe instalar el sensor de manera que el haz rojo esté fuera de la protección, asegurando que esté perpendicular y alineado al mismo nivel.
Se debe instalar primero la pieza receptora, luego la pieza de transmisión. Cuando estén alineadas, se debe apagar la máquina para corregir la instalación, y luego conectar la línea para completar la instalación.
Atención: debido a que la potencia de disparo de este producto es grande, si la máquina de disparo está demasiado cerca, puede no reaccionar. En este caso, se debe retroceder al menos un metro. Si se descubre que la distancia es muy cercana y no hay reacción, se puede limpiar el medio de la lente de condensación para mejorar la sensibilidad.
La rotación de 180° permite la alineación de las fotocélulas independientemente de la forma en que se fijen a la base.
Transmisor y Receptor
- Jumper de Abrir/Cerrar
- Relé
Conexiones:
- 12V-24V -
- 12V-24V +
- Salida de Señal
Aplicaciones
- Puerta industrial automática
- Portón automático
- Puerta de jardín automática
- Puerta de garaje automática
APLICABLE A DIFERENTES SITIOS
Impermeable
- IP55
- Tamaño Mini
- Largo Alcance
- Anti-interferencia
Control de Subida y Bajada del Portón
Instalado a ambos lados de la barrera, cableado al controlador de la barrera, cuando alguien o un vehículo interrumpe el haz, el controlador controlará automáticamente la barrera para subir y bajar o abrir.
Reducción de Lesiones Accidentales al Cruzar el Portal
Después de la instalación del disparador opuesto, cuando las personas pasan por el portón, el interruptor del portón se controla automáticamente, lo que puede reducir en gran medida la ocurrencia de lesiones accidentales.
Dimensiones y Especificaciones Técnicas
| Dimensión: | 100x40x35mm |
| Tensión de Operación: | 12-24V DC/AC |
| Rango de Detección: | ≤15m |
| Frecuencia Infrarroja: | 1.92Khz |
| Longitud de Onda: | 940nm |
| Temperatura de Operación: | -10°C~+70°C |
| Salida de Relé: | N.C./N.O. |
Conexiones
- Desde cuatro terminales al receptor
- Desde dos terminales al emisor
- Fuente de alimentación 12-24V AC/DC
- COM OUT R Conexión del receptor
- Relé NO NC
- T Conexión del transmisor
Rango de Detección
Rango de detección largo 15m ≤15m
Características de la Caja
- Parte superior de la caja:
- Tecnología de detección infrarroja
- Salida de relé opcional H.C. o N.O.
- Sensor de haz infrarrojo único
- Parte inferior de la caja:
- SEGURIDAD
- PRODUCTOS
- CE RoHS IP55
