Ficha técnica completa

Funciones y modos

• Búsqueda de línea telefónica
• Búsqueda de línea de red
• Prueba de circuito abierto
• Prueba de cortocircuito
• Prueba de nivel CC
• Función de antorcha
• Volumen ajustable
• Apagado automático

Compatibilidad

• Cables de red RJ45
• Líneas telefónicas RJ11
• Auriculares estándar

Descripción técnica detallada

Funciones de productos

• Aplicar a la interfaz de cable de red RJ45, la línea telefónica de dos núcleos con interfaz RJ11 se puede adaptar a la línea de clip de cocodrilo.
• Pruebas de función de prueba de cable de red.
• Detección positiva y negativa de prueba de nivel CC: el dial de selección de la función a la búsqueda de línea y presione el botón “interruptor” durante más de 2 segundos. Secuenciales de luz, las pinzas de cocodrilo insertadas en el enchufe RJ11, respectivamente, abrazan la fuente de alimentación de ambos lados. El enchufe, respectivamente, abraza la fuente de alimentación en ambos extremos.
• Con cable de auriculares para una ampliación: el producto viene con un cable de auriculares, en el bullicio del ambiente ruidoso, puede usar un cable de auriculares para operación, a través del botón se puede ajustar al nivel de volumen.
• El producto viene con una función de antorcha en condiciones oscuras o de poca luz, lo que puede ser un práctico trabajo de iluminación.

Parámetros del producto

• Nombre del producto: Buscador de líneas de red multifunción
• Modelo del producto: M469A
• Interfaz: RJ11/RJ45
• Material: ABS
• Batería: batería 6F22 9V (enviado sin batería)
• Buscador de línea telefónica: √
• Buscador de línea de red: √
• Función de prueba de línea de red: √
• Buscador de línea de cables de alimentación: √
• Prueba de circuito abierto y cortocircuito: √
• Función de prueba de nivel CC: √
• Puntas de bajo voltaje: √
• Lámpara de iluminación: √
• Volumen ajustable: √
• Apagado automático: aproximadamente 1 hora después de cambiar el dispositivo, el buscador de cables se cambia automáticamente.
• Función de auriculares: en ambientes ruidosos, el auricular se puede conectar para operar y evitar interferencias externas.

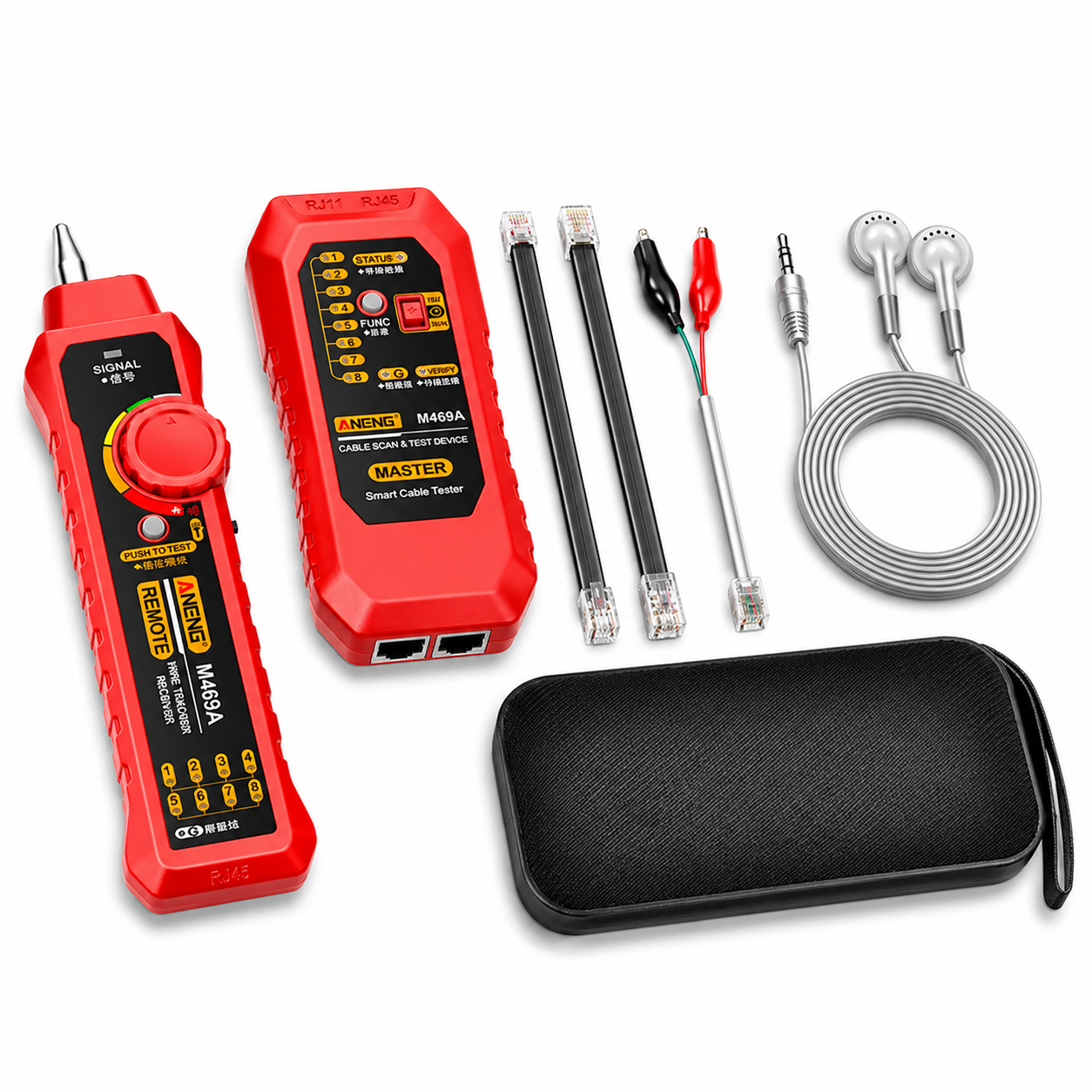

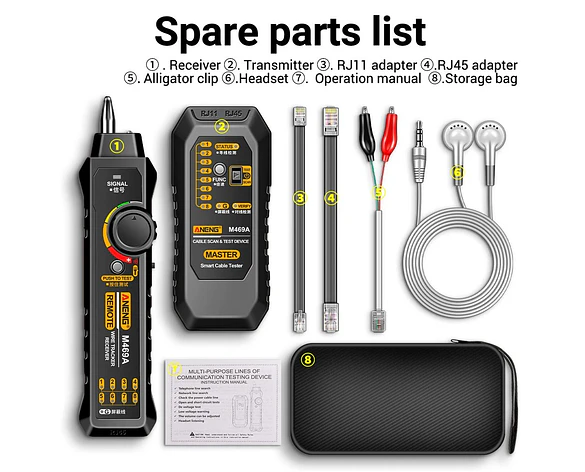

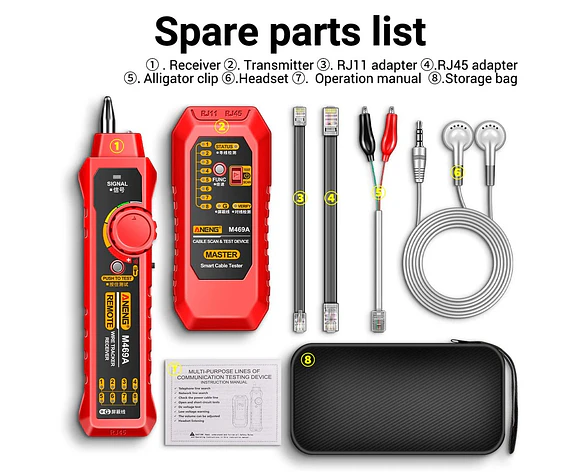

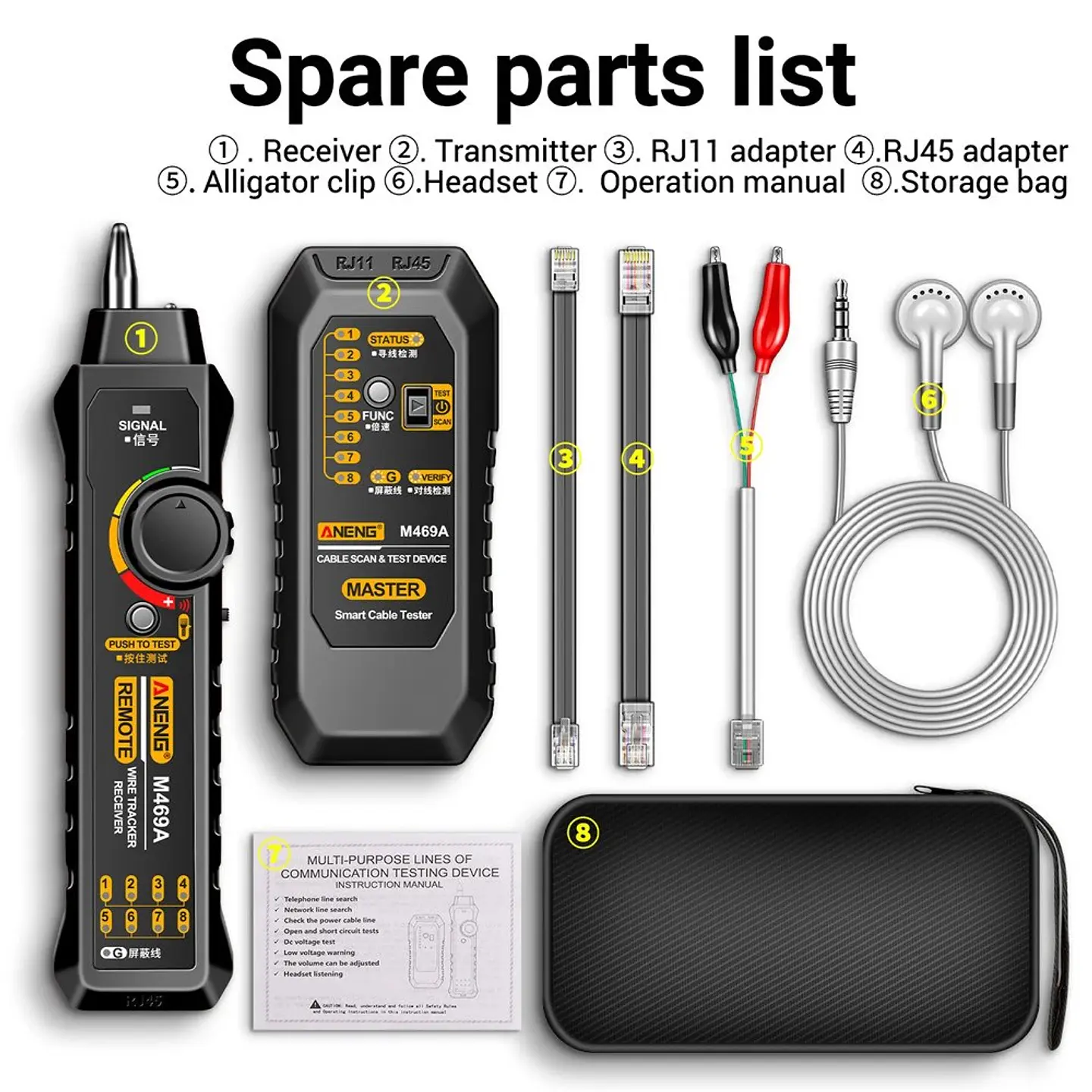

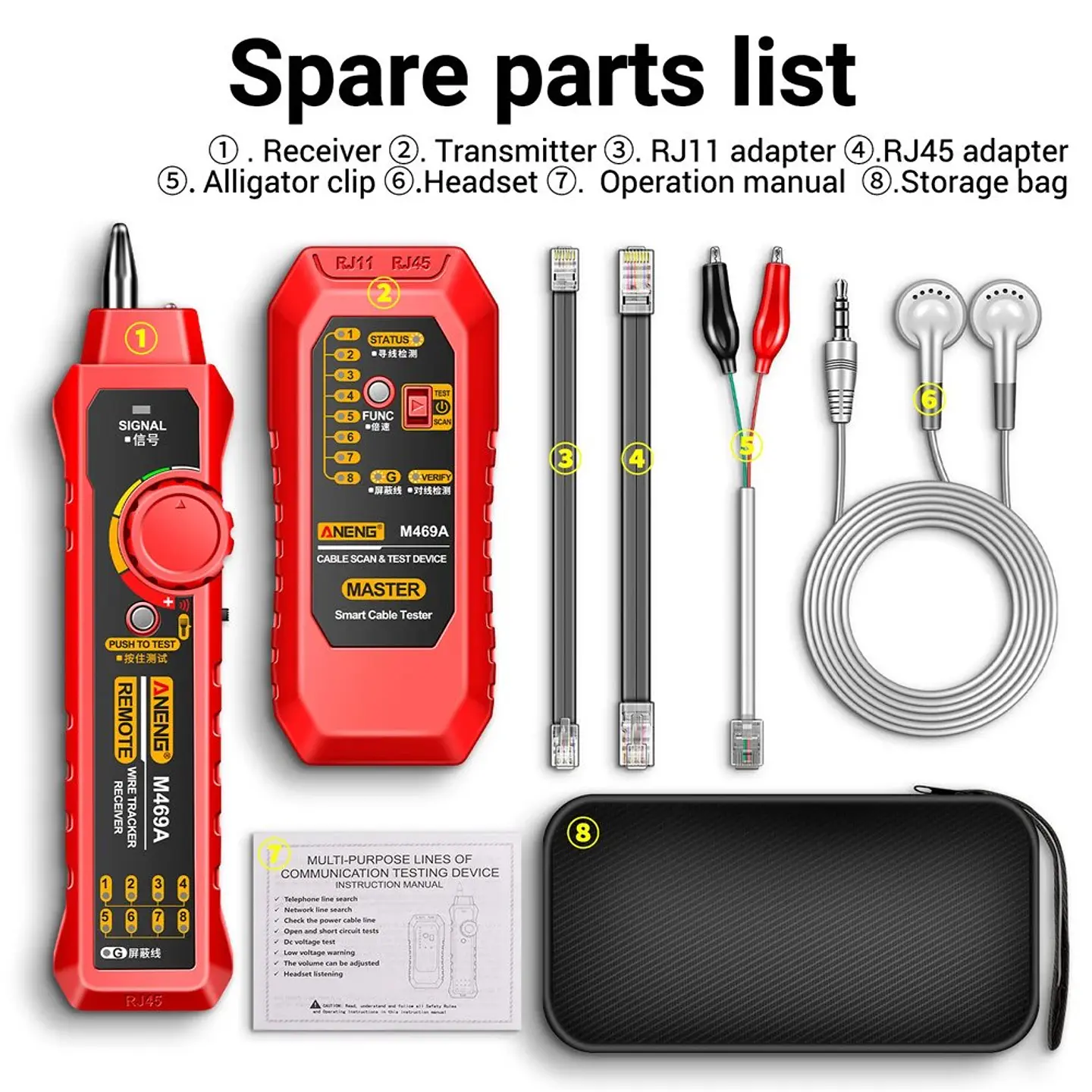

Paquete y lista

• Receptor*1
• Transmisor*1
• Pinza de cocodrilo*1
• Auriculares*1
• Cable Adaptador RJ11*1
• Cable Adaptador RJ45*1
• Manual de instrucciones*1
• Bolsa de almacenamiento*1

Características del producto

1. Aplicar a la interfaz del cable de red RJ45, la línea telefónica de dos núcleos de interfaz RJ11 se puede adaptar a través de la línea de clip de cocodrilo.
2. Prueba de función de revisión de cables de red.
3. Detección positiva y negativa de la prueba de nivel de CC: el dial de selección de funciones para "busca de línea" y mantenga presionado el botón "interruptor" durante más de 2 segundos "luz de secuencia de línea" parpadea, las pinzas de cocodrilo insertadas en el zócalo RJ11, sujetan la fuente de alimentación en ambos lados. Toma, respectivamente, sujeta la fuente de alimentación en ambos extremos.
4. Con cable de auriculares para una escucha clara: el producto viene con un cable de auriculares, en el ajetreo y el bullicio del ambiente ruidoso, puede usar un cable de auriculares para su funcionamiento, a través de la perilla se puede ajustar al nivel de volumen.
5. El producto viene con una función de antorcha en condiciones de oscuridad o poca luz que puede ser un trabajo de iluminación conveniente.

• Modelo de producto: M469A
• Batería: batería 6F22 de 9 V (se envía sin batería)
• Buscador de líneas telefónicas: √
• Buscador de líneas de red: √
• Función de revisión de líneas de red: √
• Buscador de líneas de cables de alimentación: √
• Consejos de bajo voltaje: √
• Apagado automático: aproximadamente 1 hora después de encender el dispositivo, el buscador de cables se apagará automáticamente.
• Función de auriculares: en entornos ruidosos, los auriculares se pueden enchufar para funcionar y evitar interferencias externas.

Nota

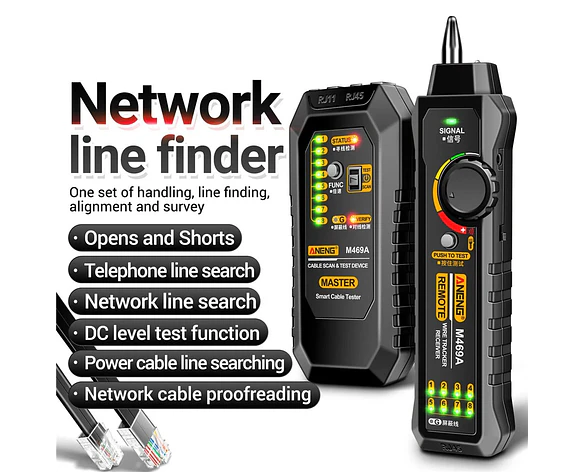

Buscador de líneas de red: Un conjunto de manejo, búsqueda de líneas, alineación y encuesta - Cortos y Abiertos.

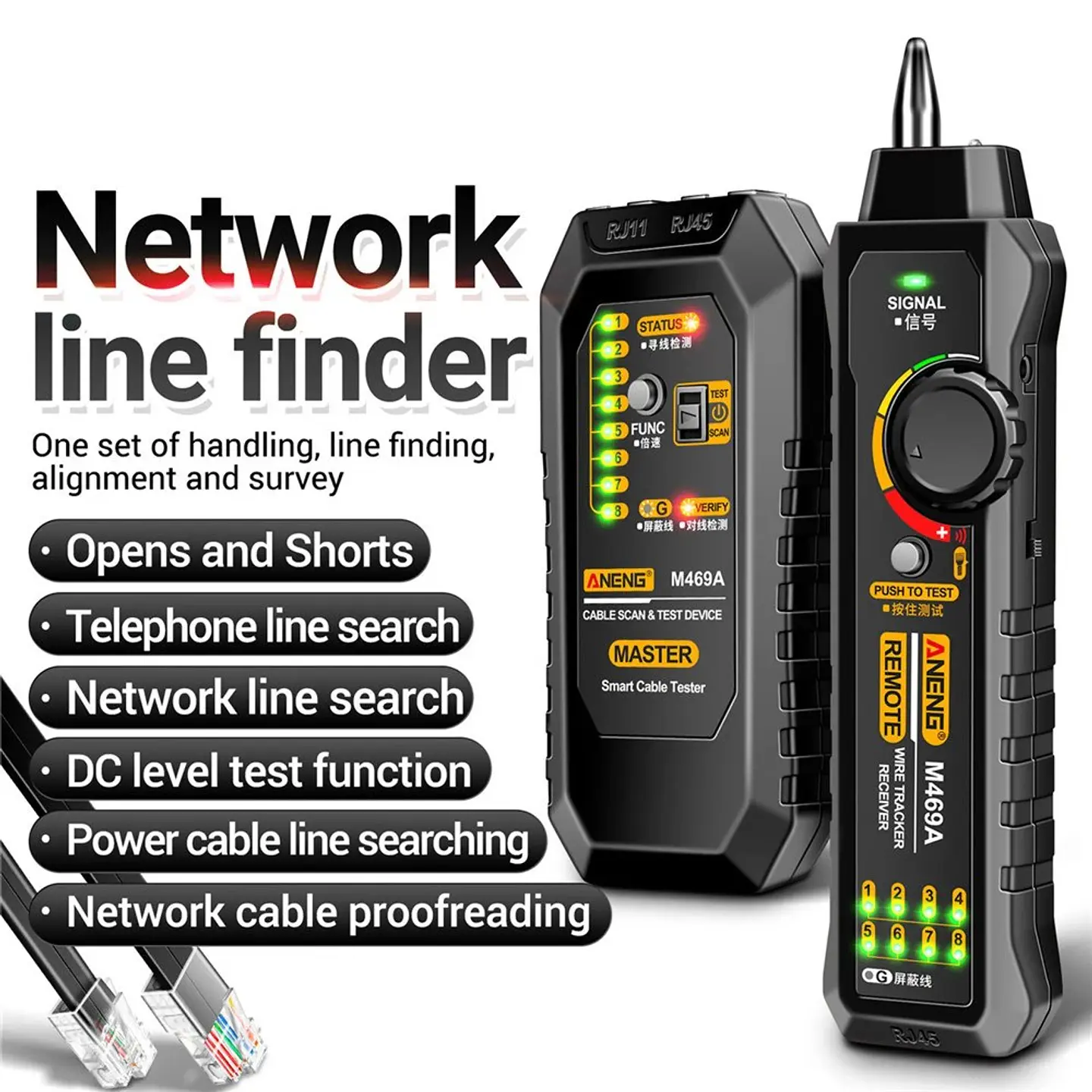

ANENG M469A - DISPOSITIVO DE ESCANEO Y PRUEBA DE CABLES

Tester de cables inteligente, receptor de rastreador de cables.

Funciones

• Búsqueda de línea telefónica
• Búsqueda de línea de red
• Función de prueba de nivel DC
• Búsqueda de línea de cable de alimentación
• Prueba de cable de red

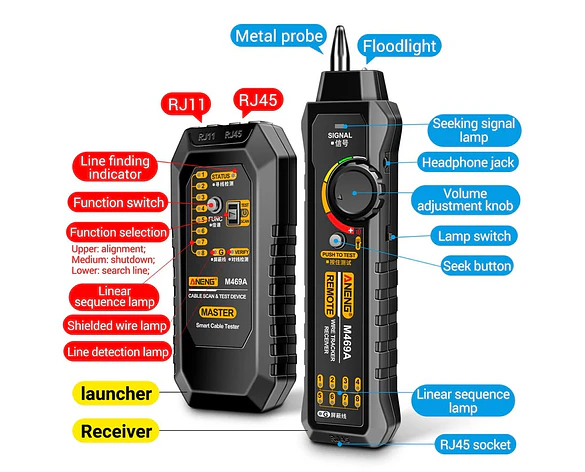

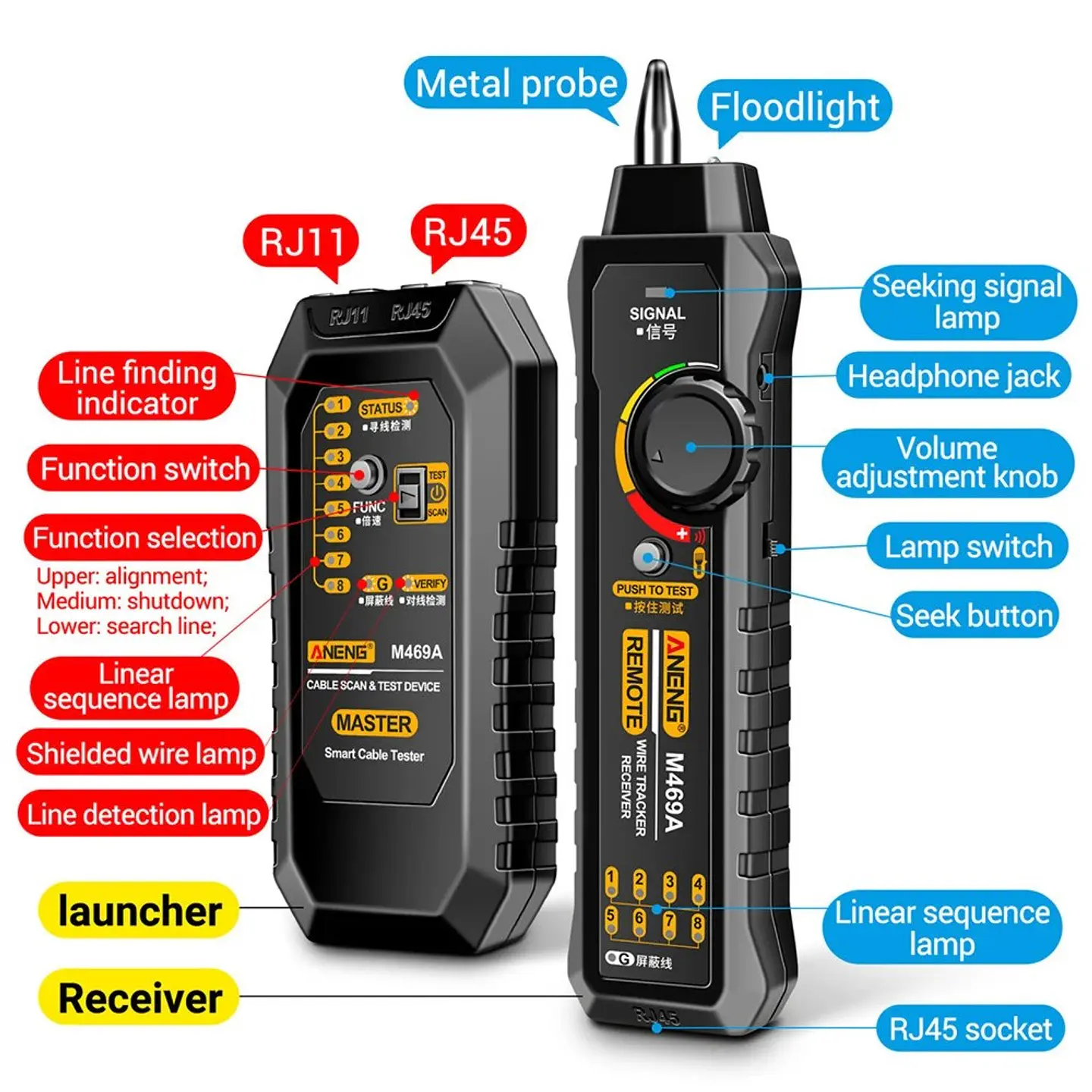

Componentes

• Probe metálico
• Faro
• RJ11
• RJ45
• Indicador de búsqueda de línea
• Interruptor de función
• Selección de función
• Superior: alineación
• Medio: apagado
• Inferior: búsqueda de línea
• Lámpara de secuencia lineal
• Lámpara de cable apantallado
• Lámpara de detección de línea
• Lanzador
• Receptor
• SIGNAL
• Lámpara de búsqueda de señal
• Conector para auriculares
• Botón de ajuste de volumen
• Interruptor de lámpara
• Botón de búsqueda
• PRESIONAR PARA PROBAR
• Conector RJ45

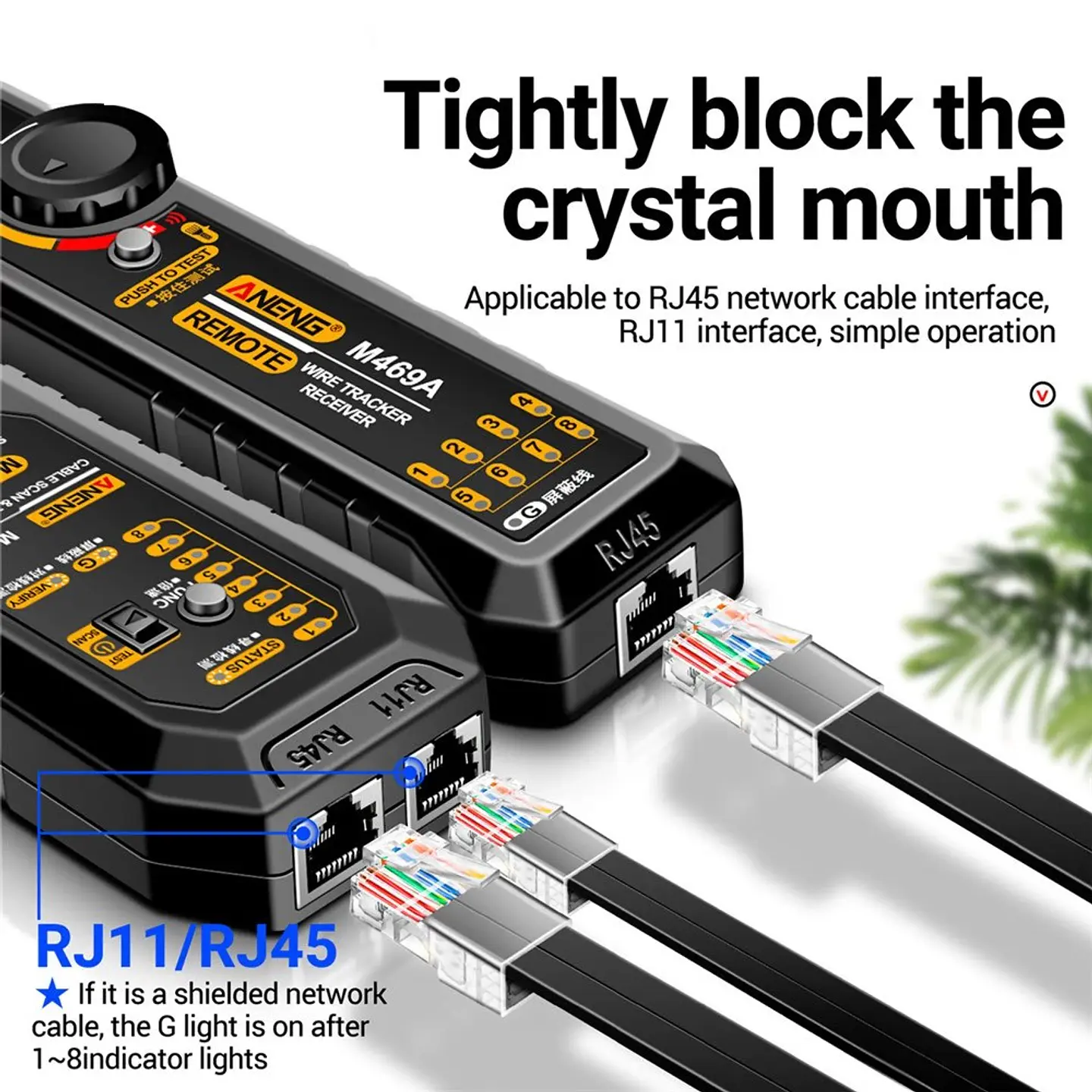

Características

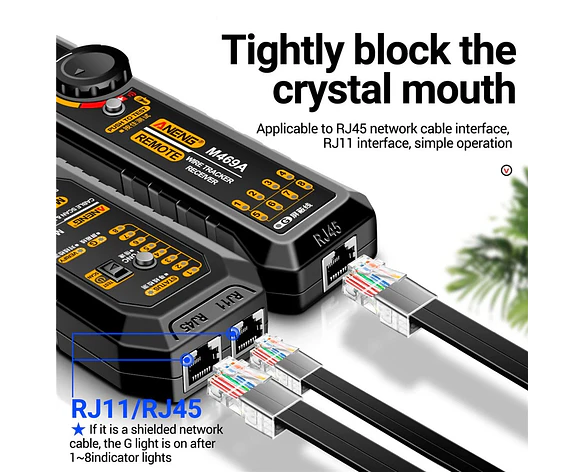

Bloquear firmemente la boca de cristal

Aplicable a la interfaz de cable de red RJ45, interfaz RJ11, operación simple.

RJ11/RJ45

Si es un cable de red apantallado, la luz G se encenderá después de que se enciendan las luces indicadoras 1~8.

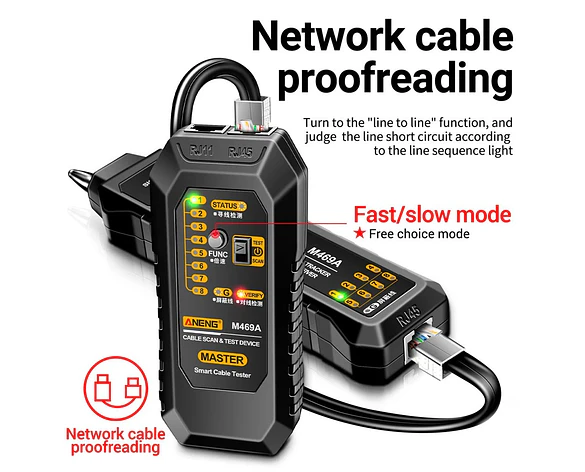

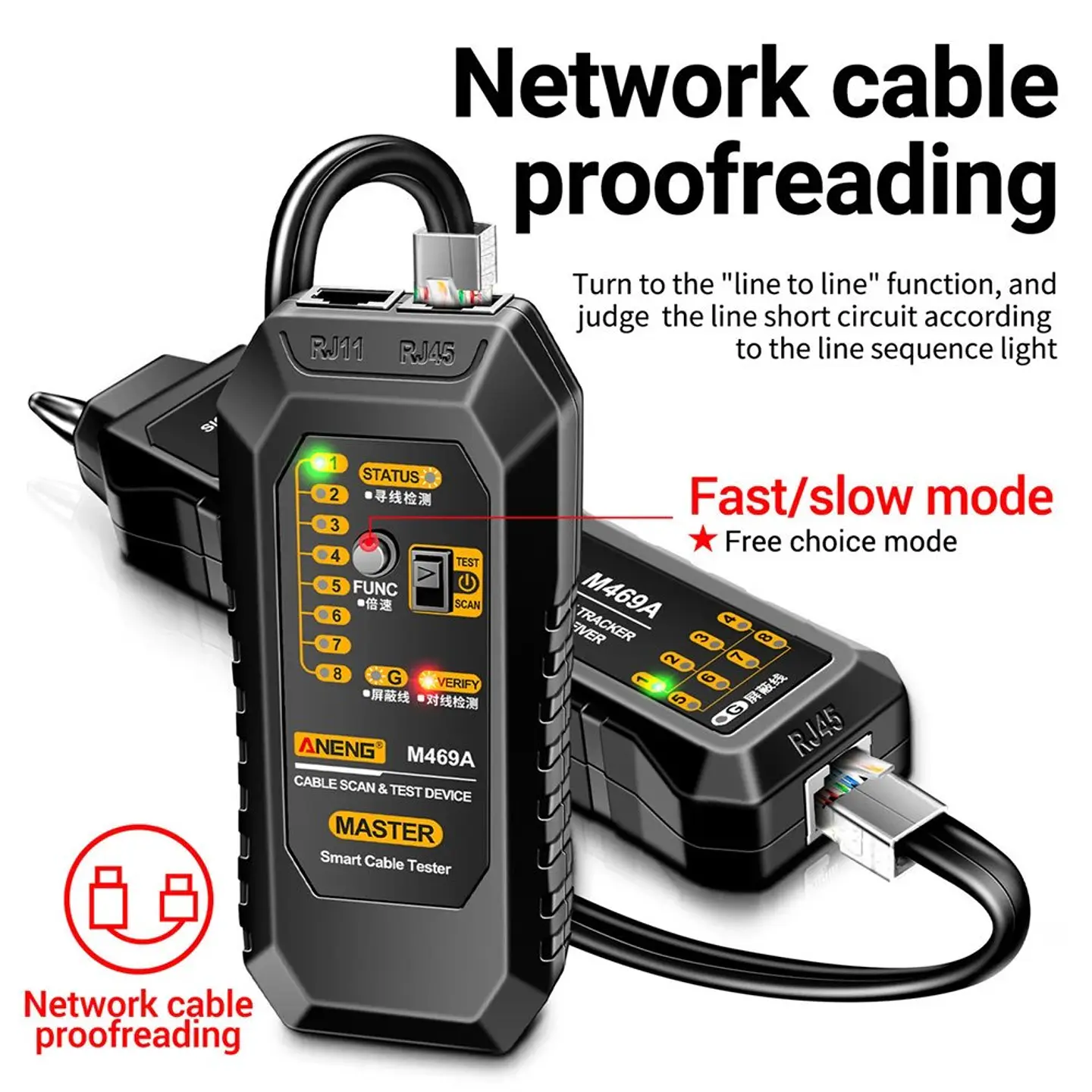

Gire a la función "línea a línea" y juzgue el cortocircuito de la línea según la luz de secuencia de línea.

Modos

• Modo rápido/lento
• Modo de elección libre

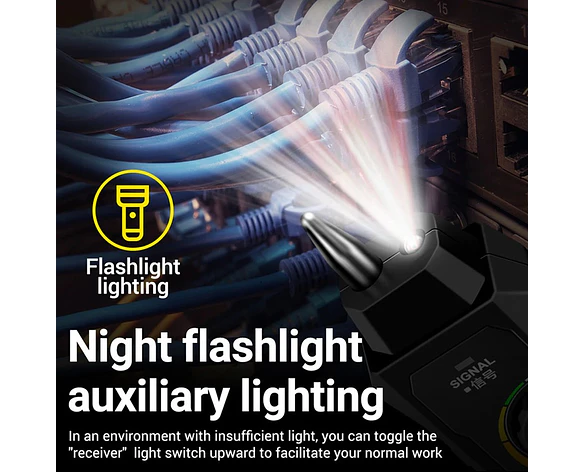

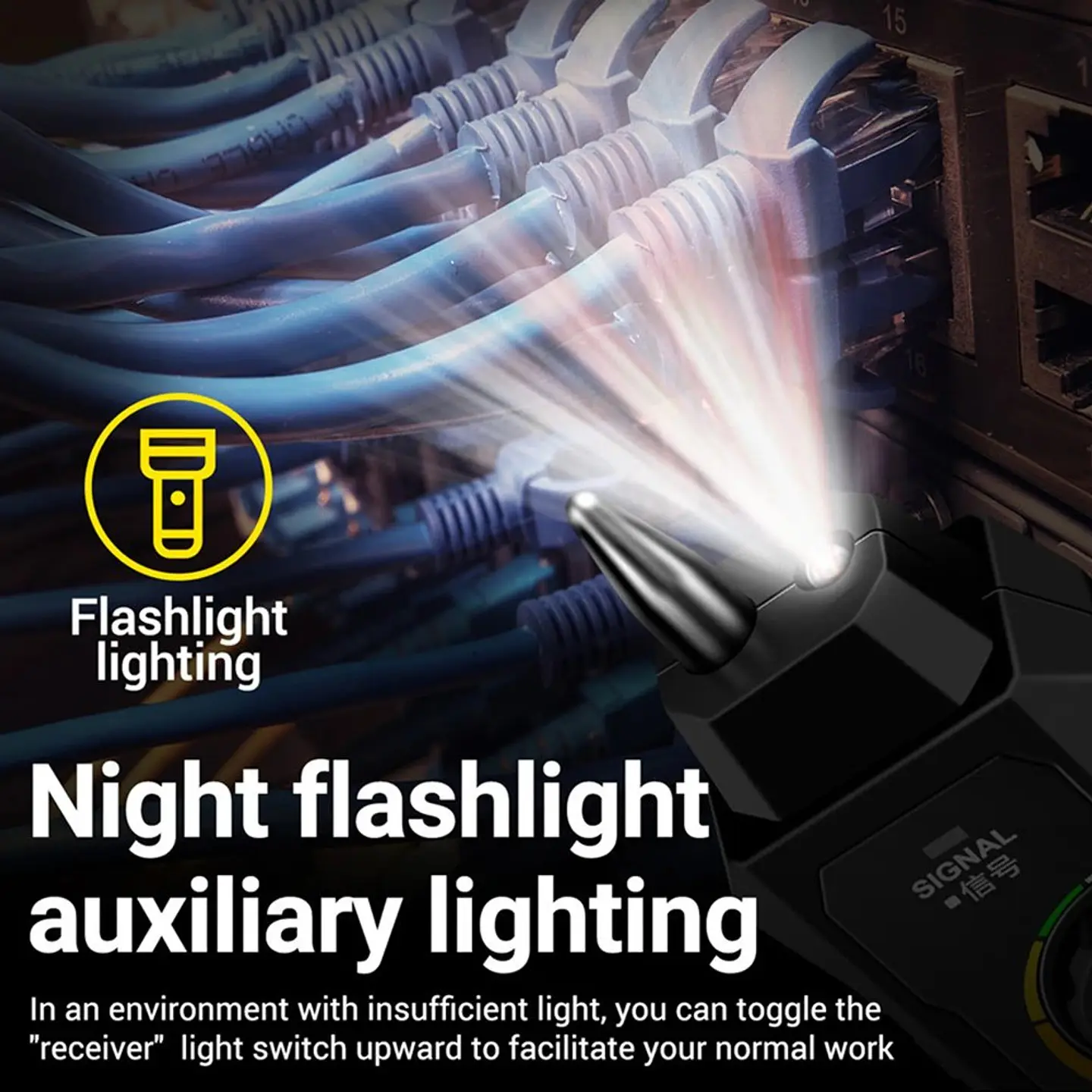

Iluminación

• Iluminación de linterna
• Iluminación auxiliar de linterna nocturna

En un entorno con poca luz, puede activar el interruptor de luz del "receptor" hacia arriba para facilitar su trabajo normal.

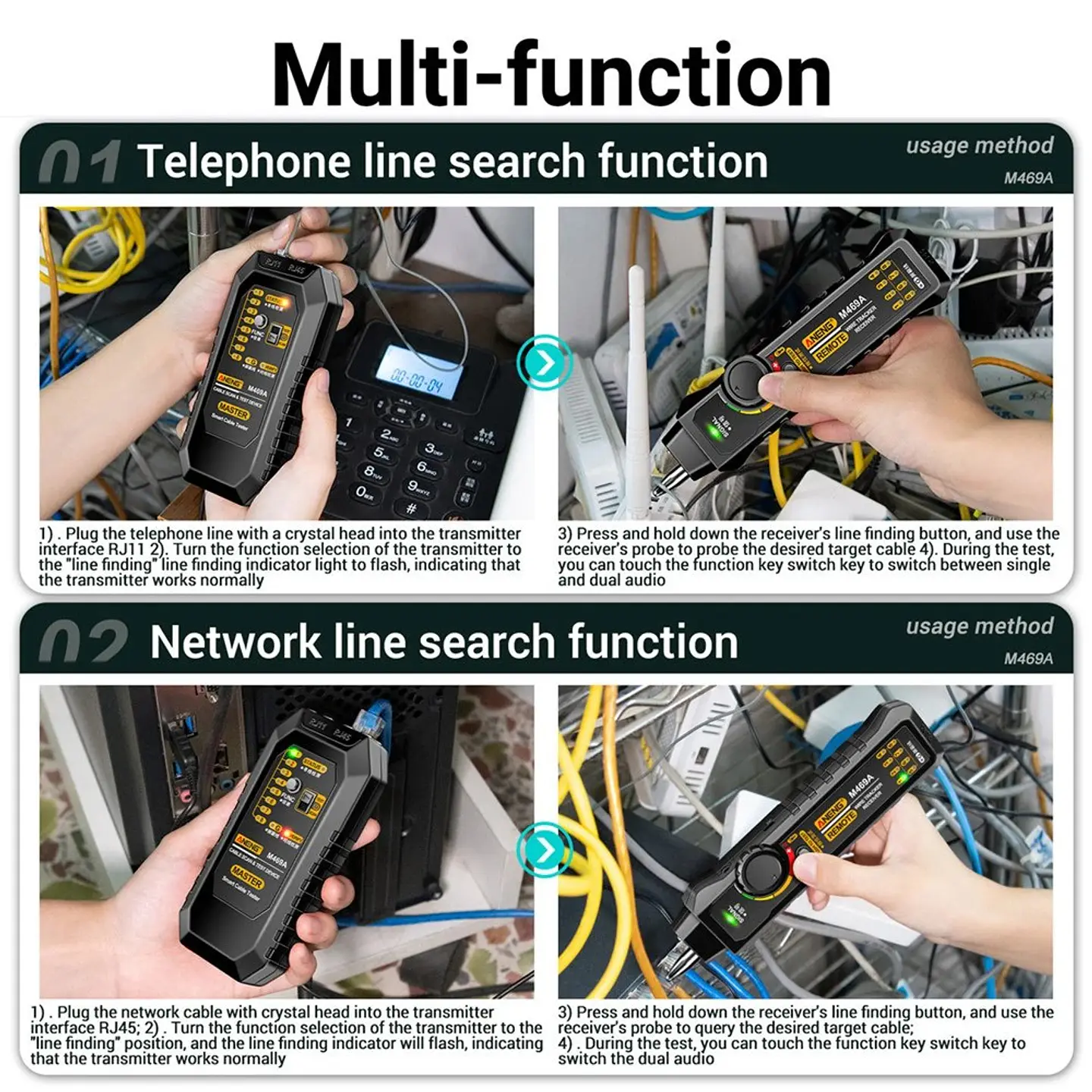

Multi-función

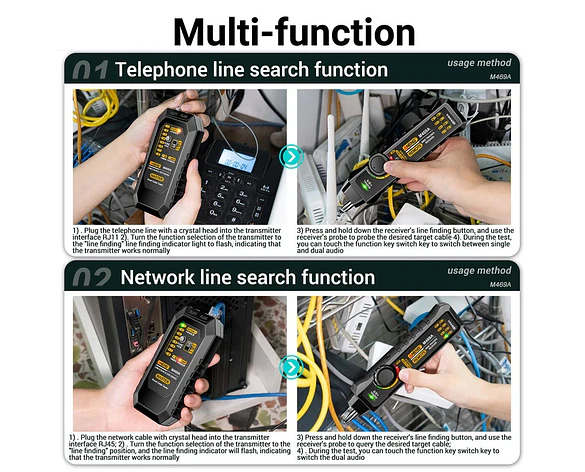

1. Función de búsqueda de línea telefónica

1. Conecte la línea telefónica con un conector de cristal en la interfaz del transmisor RJ11.
2. Gire la selección de función del transmisor a la posición "búsqueda de línea", y el indicador de búsqueda de línea comenzará a parpadear, indicando que el transmisor funciona normalmente.
3. Presione y mantenga presionado el botón de búsqueda de línea del receptor, y use la sonda del receptor para sondear el cable objetivo deseado. Durante la prueba, puede tocar la tecla de interruptor de función para alternar entre audio simple y dual.

2. Función de búsqueda de línea de red

1. Conecte el cable de red con un conector de cristal en la interfaz del transmisor RJ45.
2. Presione y mantenga presionado el botón de búsqueda de línea del receptor, y use la sonda del receptor para consultar el cable objetivo deseado. Durante la prueba, puede tocar la tecla de interruptor de función para alternar entre el audio dual.

Probador de rastreo de cables remoto - ANENG

Dimensiones:

• 198 mm / 7.79 pulgadas
• 127 mm / 5 pulgadas
• 31.5 mm / 1.24 pulgadas
• 30 mm / 1.18 pulgadas
• 56.5 mm / 2.22 pulgadas
• RJ45

Prueba de nivel de DC positiva

Gire a "buscar línea", mantenga presionado "interruptor" durante más de 2 segundos y sujete la pinza de cocodrilo en ambos extremos de la fuente de alimentación. Si la "luz de escaneo" es roja, la pinza de cocodrilo roja está sosteniendo el polo positivo. Si la "luz de escaneo" es verde, la pinza de cocodrilo roja está sosteniendo el polo negativo.

6F22 9v Probador de cable inteligente

Función de búsqueda de línea de cable de alimentación

1. Conecte el transmisor y el cable metálico a probar con la pinza de cocodrilo, e inserte un extremo en el transmisor;
2. Gire el interruptor de selección de función del transmisor a la posición "búsqueda de línea", y la luz indicadora de búsqueda de línea parpadea, indicando que el transmisor funciona normalmente.
3. Mantenga presionado el botón de búsqueda de línea del receptor y use la sonda del receptor para detectar el cable objetivo requerido;
4. Durante la prueba, puede tocar la tecla del interruptor de función para cambiar el audio dual.

Función de prueba de circuito abierto y cortocircuito

Gire la función a "alineación de línea" y mantenga presionado el botón "interruptor" durante más de 2 segundos hasta que la "luz de secuencia de línea" cambie de parpadeante a luz constante. Inserte las pinzas de cocodrilo en ambos extremos de la línea. Si hay un cortocircuito, la luz roja de escaneo del transmisor se encenderá; cuanto más brillante sea la lámpara, menor será la impedancia; cuanto más oscura sea la lámpara, mayor será la impedancia.

Cable de auriculares

Escucha claramente el cable de auriculares. En un entorno ruidoso, puedes usar el cable de auriculares para operar. Evita la interferencia externa.
