Ficha técnica completa

Compatibilidad

• Líquidos con viscosidad similar al agua
• Sistemas de riego agrícola
• Equipos de purificación de agua
• Estanques de peces
• Piscinas

Descripción técnica detallada

NOTA

Configuración por Defecto:

• Diámetro: DN15-50
• Material: UPVC
• Temperatura y Presión: ≤60°C, ≤1.75 MPa (Máx. 2 MPa)
• Precisión: 0.5%

Versiones

• Versión solo con batería
  • Alimentación: Pilas AAA *2
  • Salida: NINGUNA
• Versión con batería y cable de alimentación
  • Alimentación: Pilas AAA *2 o 5-24VDC
  • Salida de señal de pulso NPN

Importante

Este medidor de flujo digital electrónico funciona con energía de batería. La pantalla no es resistente al agua, y los clientes deben garantizar una adecuada protección contra el polvo y el agua. No se recomienda su uso en exteriores. Admite la personalización de opciones de doble alimentación (batería + CC 24V) y la salida de señal de interruptor. Evite conectar ambas fuentes de alimentación simultáneamente para evitar cortocircuitos y daños en los dispositivos. Antes de realizar un pedido, confirme el diámetro y el rango de flujo necesarios. Funciona con dos pilas AAA (no incluidas debido a restricciones de envío). Por favor, prepárelas usted mismo/a.

2. PARÁMETROS

3. APLICACIÓN

Ideal para riego agrícola, plantas acuáticas, estanques de peces, piscinas y equipos de purificación de agua. Mide el caudal y la velocidad con precisión. Versátil para diversas aplicaciones industriales y de equipos.

4. CARACTERÍSTICAS

• Alta Precisión: La precisión cumple con los estándares de ±5%.
• Compacto y duradero: Tamaño pequeño con alta capacidad de flujo, estructura robusta.
• Pantalla Avanzada: Lectura electrónica para una fácil monitorización.
• Personalizable: Actualizable con opciones de salida de señal por interruptor.

5. Preguntas y Respuestas

• Q1: ¿Es la pantalla resistente al agua?
• A1: No, la pantalla no es resistente al agua. Asegúrese de que se toma la adecuada protección al usarlo.
• Q2: ¿Puede este medidor medir líquidos diferentes de agua?

Importante: No conecte la batería y la alimentación externa al mismo tiempo, ya que esto podría causar un cortocircuito y dañar la pantalla. Si necesita una salida de pulso, utilice únicamente la alimentación externa y retire la batería.

Instrucciones de Uso

Si necesita una salida de pulso, utilice únicamente la alimentación externa y retire la batería.

Opciones personalizables:

• Salida: Salida de interruptor / 4-20MA / RS485

Importante: Este medidor de flujo digital electrónico funciona con batería. La pantalla no es impermeable, y los clientes deben asegurar una protección adecuada contra el polvo y el agua. No se recomienda su uso en exteriores. Admite la personalización de opciones de doble alimentación (batería + DC 24V) y salida de señal de interruptor. Evite conectar ambas fuentes de alimentación simultáneamente para prevenir cortocircuitos y daños al dispositivo. Antes de realizar un pedido, confirme el diámetro y el rango de flujo requeridos. Funciona con dos baterías AAA (no incluidas debido a restricciones de envío). Por favor, prepárelas usted mismo.

• Alta Precisión: La exactitud cumple con los estándares de ±5%.
• Pantalla Avanzada: Lectura electrónica para un monitoreo sencillo.
• Personalizable: Actualizable con opciones de salida de señal de interruptor.

5. Preguntas frecuentes

• P1: ¿La pantalla es resistente al agua?
• A1: No, la pantalla no es resistente al agua. Por favor, asegúrese de una protección adecuada al usarla.
• P2: ¿Este medidor puede medir líquidos que no sean agua?
• A2: Sí, es compatible con líquidos que tienen propiedades similares al agua.
• P3: ¿Puedo personalizar las señales de salida?
• A3: Sí, ofrecemos personalización para las salidas de señal de los interruptores.

CERTEON

• Tamaño: DN15~80
• Temperatura: ≤60°C
• Material: UPVC + Nylor
• Presión: 5-24VDC
• Poder: ≤2MPa
• Flujo: 20-3000L/min

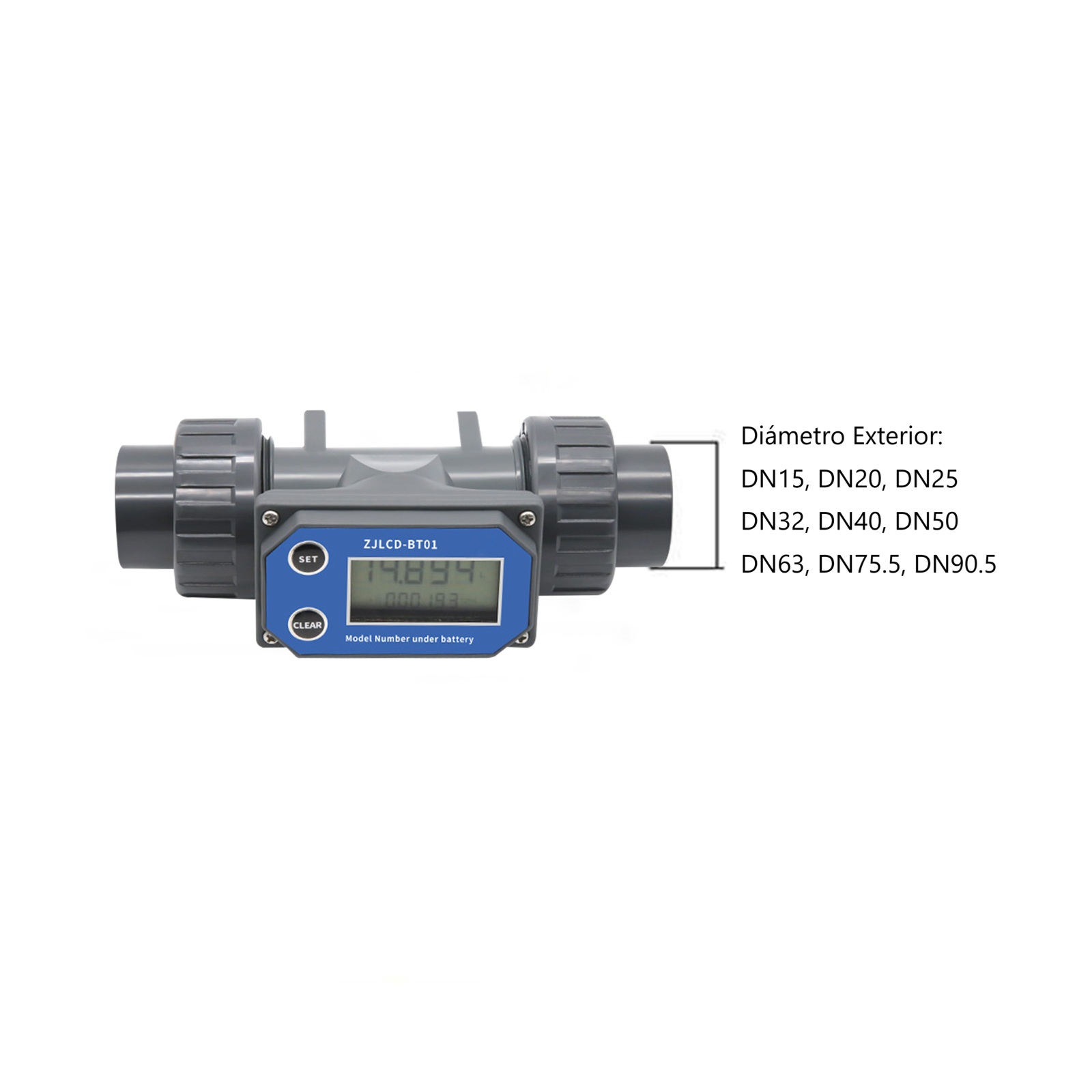

Medidor de flujo digital de tipo batería de pipeline PVC BT01 (versión cableada).

Versión a batería, inalámbrica

Tamaños personalizables:

• DN25
• DN32
• DN40
• DN50
• DN65
• DN80

Modelo: ZJLCD-BT01

Número de modelo bajo batería

Aplicaciones: Riego agrícola / Tratamiento de aguas residuales / Medición de líquidos

CERTEON

• Alta precisión
• Gran flujo
• Número de modelo bajo consulta
• Medición precisa, cumple con los requisitos de precisión

Características del producto

• Adecuado para agua y líquidos con viscosidad similar al agua
• Display digital, medición precisa
• Diseño mejorado con alimentación a batería

Aplicaciones

• Riego agrícola
• Estanques de peces
• Purificación de agua industrial
• Plantas de tratamiento de agua

• 17.894
• 0.00.193

Medidas electrónicas

Display digital electrónico para mediciones precisas. Adecuado para riego de tierras agrícolas, plantas de tratamiento de agua, estanques de peces, piscinas y sistemas de purificación. Muestra la tasa de flujo y velocidad, con señales de salida de interruptor.

Precisión y flujo

• Alta precisión y gran tasa de flujo
• Medición precisa para cumplir con los estándares de precisión
• Precisión de hasta ±5%

Instrucciones de cableado

Conectar a una fuente de alimentación externa de 5–24V DC. Utilizar los cables rojo y negro para alimentar el display, y los cables amarillo y negro para la salida de señales de pulso NPN.

Advertencia!!!

La alimentación de batería y la alimentación externa no pueden conectarse simultáneamente, ya que esto puede causar un cortocircuito y dañar el display.

Conexiones de Cable

• Cable rojo: L+
• Cable amarillo: Salida de pulso
• Cable negro: L-

Parámetros

Operación Simple y Sin Complicaciones

• Tecla SET
• Pantalla LED
• Tecla CLEAR
• Tecla SETUP:
  • Cambiar entre la visualización del caudal y la acumulación total; establecer parámetros.
• Tecla CLEAR:
  • Reiniciar el conteo de uso único y la acumulación total.

Reiniciar Conteo de Uso Único

Durante el conteo o en modo de espera, presione la tecla "CLEAR" para mostrar la pantalla LCD completa. Suelte la tecla "CLEAR" para volver a la pantalla de espera, y el conteo de uso único se reiniciará.

Reiniciar Acumulación Total

Durante el conteo o en modo de espera, presione brevemente la tecla "SETUP" para cambiar a la visualización de acumulación total. Presione brevemente la tecla "CLEAR" para reiniciar el conteo de uso único, luego mantenga presionada la tecla "CLEAR" (por más de 5 segundos). Después de 5 segundos, la pantalla LCD volverá automáticamente a la interfaz de espera, y la acumulación total se borrará.

Cambio entre Visualización de Caudal y Acumulación Total

Durante el conteo o en modo de espera, presione brevemente la tecla "SETUP" para alternar entre las visualizaciones de caudal y acumulación total.

Ajuste de Pulso

Durante el conteo o en modo de espera, mantenga presionada la tecla "SETUP" (por más de 5 segundos) para ingresar a la interfaz de ajuste del coeficiente. El dígito parpadeante se puede ajustar: presione brevemente la tecla "CLEAR" para modificar el valor del dígito parpadeante, y presione brevemente la tecla "SETUP" para alternar entre los dígitos. Una vez completado el ajuste, mantenga presionada la tecla "SETUP" o espere 30 segundos para salir y guardar la configuración.

Configuración de Pulsos

El valor actual de 1000 significa que 1000 pulsos corresponden a 1L.

Configuración de Unidad

Durante el modo de conteo o en espera, mantenga presionadas las teclas "SETUP" + "CLEAR" (por más de 5 segundos) para ingresar a la interfaz de configuración de unidad. Presione brevemente la tecla "CLEAR" para cambiar de unidades (como se muestra a continuación). Una vez completada la configuración, mantenga presionada la tecla "SETUP" o espere 30 segundos para salir y guardar la configuración de unidad.

Vista Rápida del Conteo de Pulsos y Acumulación Total

Durante el modo de conteo o en espera, mantenga presionadas las teclas "SETUP" + "CLEAR" (por menos de 5 segundos) para mostrar el conteo de pulsos y la acumulación total desde que el dispositivo fue encendido (no reiniciable), como se muestra a continuación.
