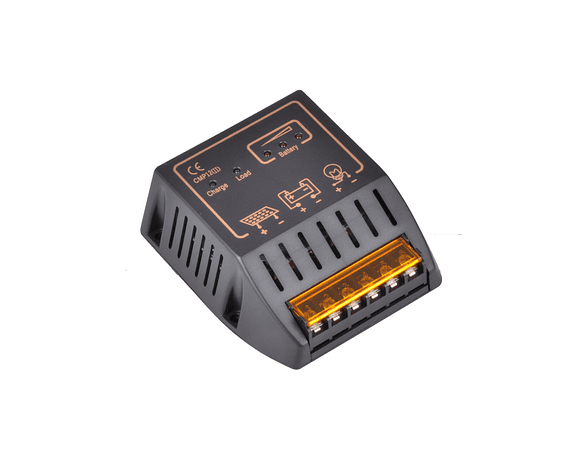

Controlador de Carga Solar PWM LCD, 5A 12V/24V Automático

$9.990

$9.990

Codigo ES03AC2405

INSTRUCCIONES DE SEGURIDAD
1. Asegúrese de que la batería tenga suficiente voltaje para que el controlador reconozca el tipo de batería antes de la primera instalación.
2. El cable de la batería debe ser lo más corto posible para minimizar la pérdida.
3. El regulador solo es adecuado para baterías de plomo-ácido: ABIERTO, AGM, GEL no es adecuado para hidruro metálico de níquel, iones de litio u otras baterías.
4. El regulador de carga solo es adecuado para la regulación de módulos solares. Nunca conecte otra fuente de carga al regulador de carga.

INDICADOR LED

1. El LED de carga se utiliza para indicar el estado de carga de la batería. La iluminación está en modo de carga, el parpadeo es modo de carga flotante. El LED se apaga significa que la carga se detuvo.
2. Hay salida y la carga puede funcionar si el LED de carga está encendido. No hay salida y la carga no puede funcionar si el LED de carga está apagado.
Darse cuenta:
1. Asegúrese de que la tensión nominal de los paneles solares, las baterías y las cargas sean las mismas. Todos ellos deben ser de 12V o 24V.
2. La corriente nominal de los paneles solares y la carga debe ser menor que la corriente nominal del controlador.

CARACTERÍSTICAS DEL PRODUCTO
1. Microcontrolador industrial incorporado.
2. Gran pantalla LCD, todos los parámetros ajustables.
3. 4 etapas de gestión de carga PWM.
4. Protección de cortocircuito incorporada, protección de circuito abierto, protección inversa, protección de sobrecarga.

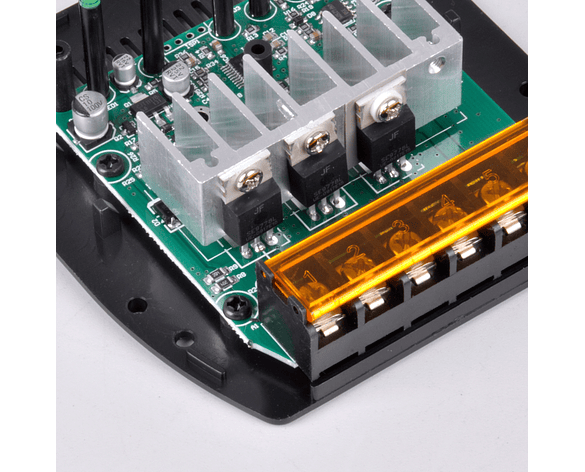

5. Dual Mosfet Protección de corriente inversa, baja producción de calor.

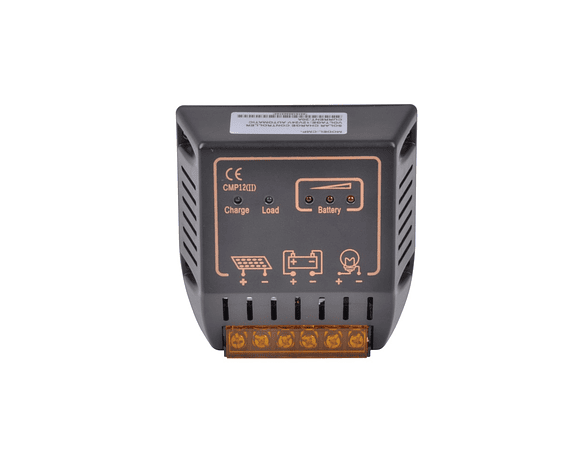

CONEXIÓN (COMO SE INDICA EN EL DIAGRAMA)

Abra la tapa superior del controlador y conecte el cable con los terminales siguiendo el diagrama en la tapa superior del mismo.
1. Conecte los polos "+", "-" de la batería a los puertos correspondientes del controlador (el tercero y el cuarto desde la izquierda).
* El indicador de carga (carga) parpadea una vez y después de que se encienden 15 segundos, dicho conectado correctamente, puede continuar con la siguiente conexión. De lo contrario, dañará el controlador.
2. Conecte los polos "+", "-" del panel solar a los puertos correspondientes del controlador (el primero y el segundo desde la izquierda).
* Si un error de conexión puede dañar su controlador.
3. Conecte los polos "+", "-" de la carga a los puertos correspondientes del controlador (el quinto y el sexto desde la izquierda)

El orden inverso se aplica cuando se desintala
Bajo de la secuencia incorrecta puede dañar el controlador

Especificaciones
Modelo 2405
Tensión Soportada
12V / 24V automático
Corriente de carga 5A
Corriente de descarga 5A
Entrada Solar máximo < 50 V
Carga a Granel 14.5 V
Carga de Flotación 13.7 V
Cierre de Descarga 10.7 V
Descarga Reconexión 12.6 V
Auto-Consumo < 10mA
Modo de Control PWM
Temperatura de Funcionamiento -35 ~ + 60 ° C
Tamaño/Peso 170 * 110 * 50mm / 250g
