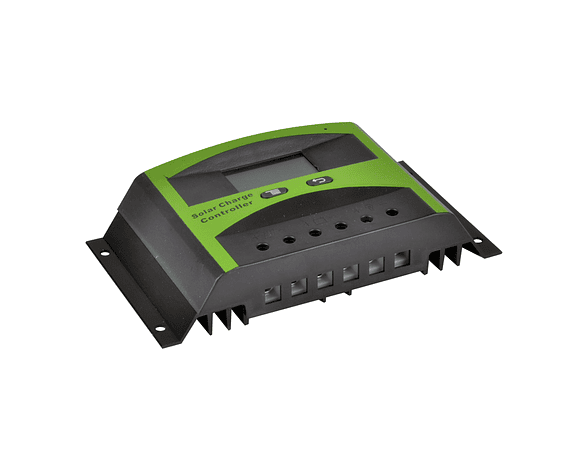

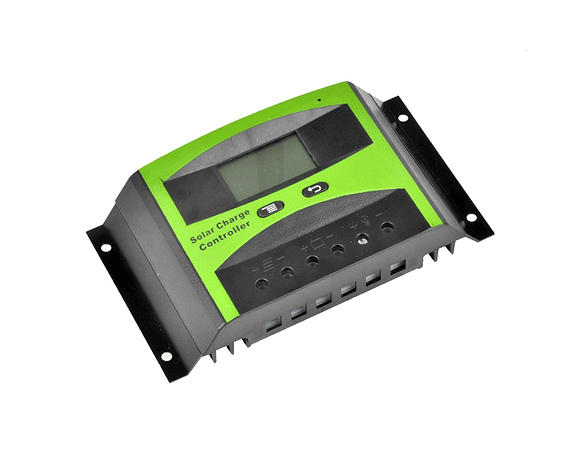

Controlador de Carga Solar PWM LCD, 40A 12V/24V
$12.990
- Descripción
- Preguntas Frecuentes
- Manual de Usuario
- Productos Compatibles
INSTRUCCIONES DE SEGURIDAD
1. Asegúrese de que la batería tenga suficiente voltaje para que el controlador reconozca el tipo de batería antes de la primera instalación.
2. El cable de la batería debe ser lo más corto posible para minimizar la pérdida.
3. El regulador solo es adecuado para baterías de plomo-ácido: ABIERTO, AGM, GEL no es adecuado para hidruro metálico de níquel, iones de litio u otras baterías.
4. El regulador de carga solo es adecuado para la regulación de módulos solares. Nunca conecte otra fuente de carga al regulador de carga.
CARACTERÍSTICAS DEL PRODUCTO
Las características se enumeran a continuación:
- Sistema de identificación de voltaje automático de 12V / 24V.

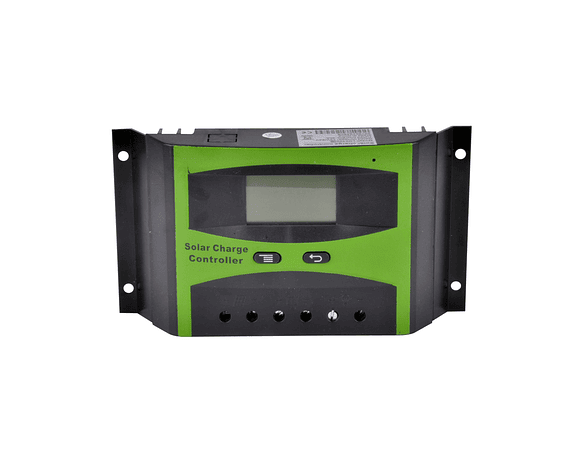

- Pantalla LCD y operación con doble botón de la interfaz hombre-máquina.
- Datos técnicos completados para la configuración y modificación.
- Carga PWM inteligente de alta eficiencia en 3 etapas
- Control de capacidad de descarga
- Contador de descarga en Amper/hrs
- Función de almacenamiento de trabajo: registro del tiempo total de ejecución del sistema, registra de temporizadores de error durante el tiempo de funcionamiento, registro de tiempos de la batería cargada por completo.
- Fiable protección contra sobretensiones, protección contra cortocircuitos, protección contra sobrecargas, protección contra descargas.
- Compensación precisa de la temperatura, corrigiendo la tensión de carga y descarga automáticamente, mejorando la vida útil de la batería.
- Protección de conexión invertida.

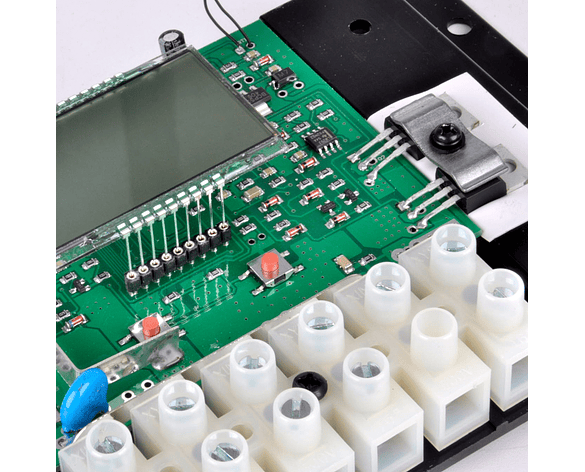

- Panel solar, baterías, Los polos positivos del controlador de carga solar están conectados entre sí, adoptando un MOSFET negativo en el circuito de control en serie.
Información de Seguridad Importante
- Es mejor instalar el controlador en interior. Si instala el controlador en el exterior, mantenga el ambiente seco, evite la luz solar directa.
- El controlador estará caliente durante el proceso de trabajo, mantenga el equipo ventilado.
- El voltaje del circuito abierto del panel solar es demasiado alto (especialmente en sistemas de 24 V y 48 V), tenga cuidado.
- La batería tiene electrólisis acida, póngase gafas durante la instalación. Si se expuso accidentalmente a la electrólisis, enjuague con agua.
- Evite la conexión inversa o la conexión de cortocircuito en un sistema de 48 V, o el equipo es fácil de destruir en este caso.
- La batería tiene una gran potencia, prohíbe a cualquier conductor que provoque un cortocircuito en los polos positivo y negativo de la batería. Sugerimos agregar un fusible entre la batería y el controlador. (Tipo de cámara lenta, la corriente de acción del fusible debe ser 1.5 veces la corriente nominal del controlador).
La sugerencia de uso
- El controlador podría detectar la temperatura del ambiente para ajustar el voltaje de carga, de modo que el controlador debería estar lo más cerca posible de la batería.
- Recomiende la densidad de corriente del sistema de cables de menos de 3A / mm2.
- Trate de usar cable de cobre de varios hilos para conectar firmemente con el terminal. La conexión eléctrica suelta y / o los cables corroídos pueden dar como resultado conexiones resistivas que derriten el aislamiento del cable, queman los materiales circundantes o incluso provocan un incendio.
Sistema de Conexión:
1. Conecte la batería en el regulador de carga de más y menos.
2. Conecte el módulo fotovoltaico en el regulador de más y menos.
3. Conecte al consumidor en el regulador de carga de más y menos.
El orden inverso se aplica cuando se desintala
Bajo de la secuencia incorrecta puede dañar el controlador
Especificaciones | |
Modelo | 2440S |
Tensión Soportada |
12V / 24V automático |
Corriente de carga | 40A/50A |
Corriente de descarga | 40A/50A |
Entrada Solar máximo | < 55 V |
LVD |
11.0V ADJ 9V … .12V ;× 2 / 24V |
LVR | 12.6V ADJ 1 1V … .13 .5 V ;× 2 / 24V |
Voltaje de flotación | 13.8V ADJ 13 V … .1 5 V ;× 2 / 24V ;V |
Aumentar la carga | 14.4V; × 2 / 24V; Voltaje de la batería menos de 12V inicio carga de refuerzo 2 horas |
Batería de protección de sobretensión | 16.5V ;× 2 / 24V |
Protección de conexión inversa | Si |
Protección de sobrecorriente de carga | Sí, cada dos minutos se reinician una vez. |
Tipo de carg | PWM |
Compensación de temperatura | -24 mV / ℃ para 12V sistema ; × 2 / 24V |
Temperatura de trabajo | -20 ℃ ~ + 55 ℃ |
Escala terminal | 20 ~ 3 AWG 25mm 2 |
Longitud de tira | 16mm |
Grado impermeable | IP32 |
Tamaño | 200.1 mm × 127 mm × 55.3 mm |
Peso neto | 690 g |
